معرفی رگولاتور ولتاژ SX460
AVR (Automatic Voltage Regulator) یا تنظیم‌کننده ولتاژ اتوماتیک، یک قطعه حیاتی در آلترناتورها (ژنراتورهای AC) است. وظیفه اصلی آن تنظیم و تثبیت ولتاژ خروجی ژنراتور در یک محدوده مشخص، بدون توجه به تغییرات بار یا سرعت موتور است.
ولتاژ رگولاتور SX460 یک قطعه الکترونیکی از نوع تریستور کنترل فاز نیم موج (half-wave phase-controlled thyristor) است که به عنوان بخشی از سیستم تحریک برای ژنراتورهای بدون جاروبک (brushless) به کار می‌رود. این AVR برای تثبیت ولتاژ خروجی ژنراتور به کار می‌رود و دارای ویژگی‌های فنی زیر است.
وظایف اصلی AVR در آلترناتور
- تثبیت ولتاژ: AVR با کنترل جریان تحریک (Excitation current) در سیم‌پیچ میدان آلترناتور، ولتاژ خروجی را در یک سطح ثابت نگه می‌دارد. اگر بار روی ژنراتور افزایش یابد، ولتاژ تمایل به افت پیدا می‌کند. AVR با تشخیص این افت، جریان تحریک را افزایش می‌دهد تا ولتاژ به سطح مطلوب بازگردد. برعکس، اگر بار کاهش یابد، جریان تحریک را کم می‌کند.
- محافظت از تجهیزات: نوسانات ولتاژ می‌تواند به تجهیزات الکتریکی آسیب برساند. AVR با جلوگیری از این نوسانات، از آسیب دیدن دستگاه‌های متصل به ژنراتور، مانند یخچال، کامپیوتر، یا ماشین‌آلات صنعتی، محافظت می‌کند.
- پاسخ سریع به تغییرات بار: AVR می‌تواند در عرض چند میلی‌ثانیه به تغییرات ناگهانی بار (مانند روشن شدن یک موتور الکتریکی بزرگ) واکنش نشان دهد و ولتاژ را در محدوده مجاز حفظ کند.
- تسهیل عملکرد موازی: در مواردی که چند ژنراتور به صورت موازی کار می‌کنند، AVR با تنظیم ولتاژ، به تقسیم توان راکتیو (Reactive Power) بین آن‌ها کمک می‌کند.
مشخصات فنی رگولاتور ولتاژ SX460
- ولتاژ ورودی حسگر (Sensing Input): این AVR می‌تواند ولتاژ خروجی ژنراتور را در دو محدوده مختلف تشخیص دهد: ۹۵ تا ۱۳۲ ولت AC یا ۱۹۰ تا ۲۶۴ ولت AC که با استفاده از جامپر قابل انتخاب است.
- ولتاژ و جریان خروجی: حداکثر ولتاژ خروجی DC برای سیم‌پیچ تحریک (Exciter) ۹۰ ولت DC در ولتاژ ورودی ۲۰۷ ولت AC است. جریان خروجی به صورت پیوسته ۴ آمپر DC و به صورت لحظه‌ای برای ۱۰ ثانیه ۶ آمپر است.
- تنظیم ولتاژ: دقت تنظیم ولتاژ آن حدود ±۱.۰% است که نشان‌دهنده پایداری بالای آن در شرایط مختلف بار است.
- محافظت: این AVR دارای مدارهای حفاظتی داخلی مانند حفاظت در برابر کاهش سرعت موتور (Under-Frequency Protection) است که در صورت کاهش سرعت موتور از یک مقدار مشخص، ولتاژ خروجی را کاهش می‌دهد تا از آسیب به سیستم تحریک جلوگیری کند.
- تنظیمات خارجی: امکان اتصال یک پتانسیومتر خارجی برای تنظیم دقیق ولتاژ خروجی تا ±۱۰% فراهم شده است.
- پاسخ‌دهی سیستم: پاسخ AVR بسیار سریع است و قادر است ولتاژ را در مدت زمان کوتاهی به سطح مطلوب بازگرداند. به طور معمول، پاسخ AVR در ۲۰ میلی‌ثانیه و رسیدن ولتاژ به ۹۷% مقدار نامی در ۳۰۰ میلی‌ثانیه انجام میشود.
رگولاتور ولتاژ SX460 را به کدام آلترناتور ها می توان نصب کرد؟
ولتاژ رگولاتور SX460 برای نصب بر روی آلترناتورهای بدون جاروبک (Brushless) و با سیستم تحریک Shunt مناسب است. این AVR به طور خاص برای آلترناتورهای شرکت Stamford، به ویژه مدل‌های قدیمی‌تر مانند UC22 و UC27، طراحی شده است.
این ولتاژ رگولاتور به دلیل سادگی نصب، عملکرد قابل اطمینان و قیمت مناسب، در بسیاری از ژنراتورهای کوچک و متوسط مورد استفاده قرار می‌گیرد.
شرایط اصلی برای نصب ولتاژ رگولاتور SX460
برای نصب SX460، آلترناتور باید مشخصات فنی زیر را داشته باشد:
- نوع آلترناتور: باید از نوع بدون جاروبک (Brushless) باشد.
- سیستم تحریک: از سیستم تحریک Shunt (خودتحریک) استفاده کند که در آن برق تحریک از ترمینالهای خروجی اصلی ژنراتور تامین میشود.
- ولتاژ ورودی: ولتاژ ورودی حسگر آن باید با محدوده قابل تنظیم SX460 یعنی ۹۵ تا ۱۳۲ ولت AC یا ۱۹۰ تا ۲۶۴ ولت AC مطابقت داشته باشد.
- جریان تحریک: آلترناتور باید با مشخصات جریان خروجی SX460 سازگار باشد. این AVR حداکثر جریان خروجی پیوسته ۴ آمپر DC و جریان لحظه‌ای ۶ آمپر را تامین می‌کند.
- توان ژنراتور: به طور معمول، این AVR برای ژنراتورهایی با توان ۲۰ تا ۲۵۰ کیلووات استفاده میشود.
جایگزینی و سازگاری
اگرچه SX460 یک مدل قدیمی است و توسط مدل AS440 جایگزین شده، اما همچنان به طور گسترده به عنوان یک قطعه یدکی یا جایگزین برای آلترناتورهای سازگار استفاده میشود. همچنین، مدل‌های جایگزین غیر اصلی (Universal) از برندهای مختلف نیز در بازار موجود هستند که با آلترناتورهای متنوعی سازگارند، اما باید مشخصات فنی آن‌ها با آلترناتور شما مطابقت داشته باشد.
پتانسیو متر های روی ولتاژ رگولاتور sx460 چه کاربردی دارد؟
پتانسیومترهای روی ولتاژ رگولاتور SX460 برای تنظیم دقیق پارامترهای عملکردی AVR استفاده می‌شوند. این پتانسیومترها به صورت دستی و با استفاده از یک پیچ‌گوشتی تنظیم می‌شوند و هر کدام وظیفه خاصی دارند.
پتانسیومتر VOLT
این پتانسیومتر برای تنظیم ولتاژ خروجی اصلی ژنراتور به کار می‌رود. با چرخاندن آن، میتوانید ولتاژ خروجی ژنراتور را به مقدار مورد نظر (مثلاً ۲۳۰ ولت یا ۴۰۰ ولت) تنظیم کنید.
پتانسیومتر STABILITY
این پتانسیومتر برای تثبیت و جلوگیری از نوسانات ولتاژ استفاده میشود. اگر ولتاژ ژنراتور دچار نوسان میشود، با تنظیم این پتانسیومتر میتوانید آن را پایدار کنید. چرخاندن آن در جهت عقربه‌های ساعت باعث کند شدن پاسخ‌دهی سیستم و افزایش پایداری میشود، در حالی که چرخاندن در خلاف جهت، پاسخ‌دهی را سریع‌تر می‌کند که ممکن است در برخی موارد باعث بی‌ثباتی (نوسان) شود.
پتانسیومتر V/HZ (Under-Frequency)
این پتانسیومتر برای تنظیم نقطه کاهش ولتاژ در فرکانس پایین استفاده میشود. در صورتی که سرعت موتور دیزل کاهش یابد و در نتیجه فرکانس خروجی ژنراتور از حد مجاز پایین‌تر بیاید، این پتانسیومتر تعیین می‌کند که در چه نقطه‌ای AVR باید ولتاژ خروجی را کاهش دهد تا از آسیب به سیستم تحریک جلوگیری کند. این ویژگی به حفاظت از ژنراتور در برابر کار کردن با سرعت پایین کمک می‌کند.

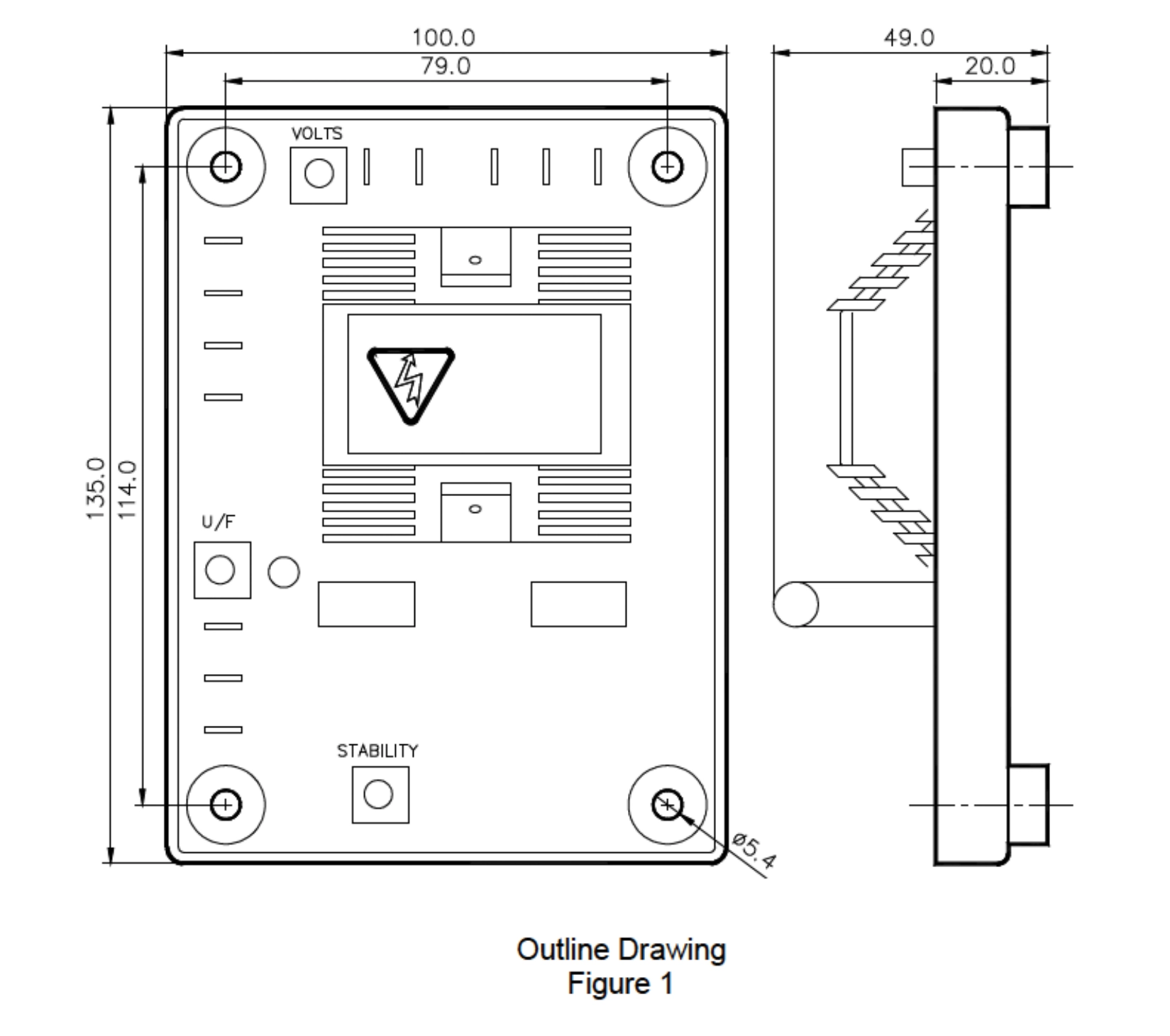

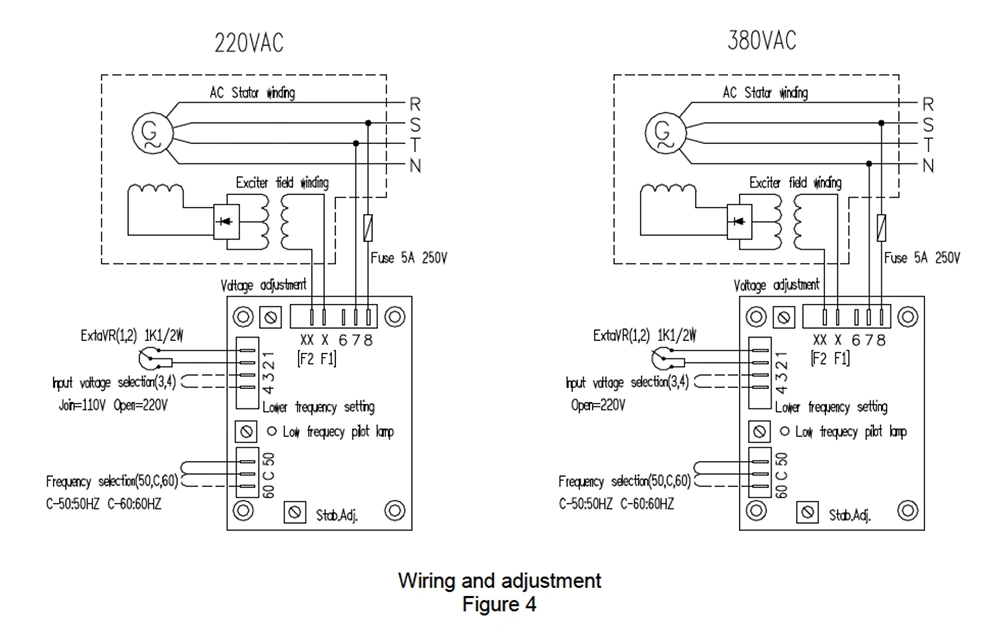

معرفی ترمینالهای ورودی و خروجی ولتاژ رگولاتور sx640
ولتاژ رگولاتور SX460 دارای ترمینالهای ورودی و خروجی مشخصی است که هر کدام وظیفه خاصی در مدار ژنراتور ایفا می‌کنند. این ترمینال‌ها معمولاً در یک بلوک ترمینال (Terminal Block) قرار دارند.
ترمینالهای ورودی (Input Terminals)
- A2 و A3: این ترمینال‌ها ورودی ولتاژ سنسور (Sensing Input) هستند و برای اندازه‌گیری ولتاژ خروجی ژنراتور به کار می‌روند. این ولتاژ از ترمینالهای خروجی اصلی آلترناتور گرفته میشود و به عنوان ورودی اصلی برای AVR عمل می‌کند.
- X و XX: این ترمینال‌ها ورودی ولتاژ تحریک (Excitation Input) یا همان ورودی برق اصلی برای AVR هستند که انرژی مورد نیاز برای راه‌اندازی و کارکرد AVR را فراهم می‌کنند. این ولتاژ نیز مستقیماً از خروجی آلترناتور تأمین میشود.
ترمینالهای خروجی (Output Terminals)
- F1 و F2: این ترمینال‌ها خروجی ولتاژ میدان (Field Output) هستند و به سیم‌پیچ تحریک (Rotor Field) در آلترناتور متصل می‌شوند. AVR با تغییر ولتاژ و جریان این ترمینال‌ها، ولتاژ میدان را کنترل می‌کند که در نهایت منجر به تنظیم ولتاژ خروجی اصلی ژنراتور میشود.
ترمینالهای اضافی
- J2: ترمینال J2 برای اتصال یک پتانسیومتر خارجی جهت تنظیم دقیق‌تر ولتاژ خروجی ژنراتور به کار می‌رود. با استفاده از این پتانسیومتر، می‌توان ولتاژ را تا حدود ±۱۰٪ تغییر داد.
- J3: ترمینال J3 برای ورودی Under-Frequency (ورودی فرکانس پایین) است. این ترمینال در صورت کاهش فرکانس ژنراتور از حد مجاز، ولتاژ خروجی را کاهش می‌دهد تا از آسیب به آلترناتور جلوگیری شود.
چگونه می توان رگولاتور ولتاژ SX460 را در کارگاه تست کرد؟
برای تست ولتاژ رگولاتور SX460 در کارگاه، میتوانید از روش‌های زیر استفاده کنید. توجه داشته باشید که این تست‌ها باید توسط فرد متخصص انجام شود و رعایت نکات ایمنی ضروری است.
ابزارهای مورد نیاز
- مولتی‌متر دیجیتال با قابلیت اندازه‌گیری ولتاژ AC/DC
- منبع تغذیه DC (باتری ۱۲ ولت)
- لامپ رشته‌ای (به عنوان مقاومت)
- منبع تغذیه AC متغیر (variac)
- سیم‌های رابط
روش تست
این تست شامل دو بخش اصلی است: تست مقاومت داخلی و تست عملکرد مدار.
۱. تست مقاومت داخلی
برای بررسی سلامت اجزای داخلی، میتوانید با مولتی‌متر مقاومت بین ترمینالهای مختلف را اندازه بگیرید.
- تست دیودها: با قرار دادن مولتی‌متر در حالت تست دیود، مقاومت بین ترمینالهای F1 و F2 را در هر دو جهت اندازه بگیرید. در یک جهت باید مقداری را نشان دهد و در جهت دیگر باید مدار باز (OL) باشد. اگر در هر دو جهت مقاومت کمی نشان دهد، احتمالاً دیودهای داخلی خراب شده‌اند.
- تست خروجی: مقاومت بین ترمینالهای X و XX را بررسی کنید. این مقاومت باید مقدار مشخصی را نشان دهد و نباید مدار باز باشد.
۲. تست عملکرد مدار (تست در شرایط شبیه‌سازی شده)
این روش برای اطمینان از عملکرد صحیح AVR است. در این حالت، باید یک منبع ولتاژ AC را به ورودی‌های AVR متصل کرده و خروجی DC آن را اندازه‌گیری کنید.
- آماده‌سازی:
- پیچ‌های تنظیم VOLT، STAB و UFRO روی AVR را در حالت پیش‌فرض یا وسط قرار دهید.
- ورودی‌های X و XX و همچنین ورودی‌های سنسور A2 و A3 را به هم وصل کرده و یک منبع ولتاژ AC متغیر (variac) به آن‌ها وصل کنید. این منبع باید توانایی تولید ولتاژ در محدوده ۹۵ تا ۲۶۴ ولت AC را داشته باشد.
- یک لامپ رشته‌ای ۱۲ ولت را به صورت سری با مولتی‌متر در حالت آمپرمتر DC، به ترمینالهای خروجی F1 و F2 متصل کنید.
- اجرای تست:
- ولتاژ ورودی AC را به تدریج افزایش دهید.
- همزمان، ولتاژ DC خروجی روی ترمینالهای F1 و F2 و همچنین جریان آن را از طریق مولتی‌متر و لامپ رشته‌ای مشاهده کنید.
- با افزایش ولتاژ ورودی، ولتاژ و جریان خروجی DC نیز باید به تدریج افزایش یابد و لامپ روشن‌تر شود.
- در صورتی که ولتاژ ورودی AC را تا حدود ۲۰۰ ولت افزایش دهید، ولتاژ خروجی DC باید به حدود ۹۰ ولت برسد و جریان نیز افزایش یابد.
- اگر با افزایش ولتاژ ورودی، هیچ خروجی DC مشاهده نکردید و یا خروجی ناپایدار بود، احتمالاً AVR خراب است.
