سوکت نر و مادگی برق
سوکت نری و مادگی از تجهیزات مهم و پرکاربرد در اتصالات برق سه فاز و تک فاز محسوب می‌شود. این تجهیزات که تحت عنوان سوکت صنعتی نیز شناخته می‌شوند، در محیط های صنعتی، کارگاه‌ها، کارخانه‌ها، نیروگاه‌ها، صنایع ساختمانی و پروژه‌های برق فشار ضعیف برای برقراری اتصال سریع، ایمن و قابل اطمینان بین کابل‌ها و تجهیزات مصرفی به‌کار می‌روند. سوکت نری مادگی صنعتی معمولاً از مواد مقاوم در برابر رطوبت، حرارت، ضربه و گردوغبار ساخته شده‌اند تا در شرایط سخت صنعتی عملکرد پایدار داشته باشند.

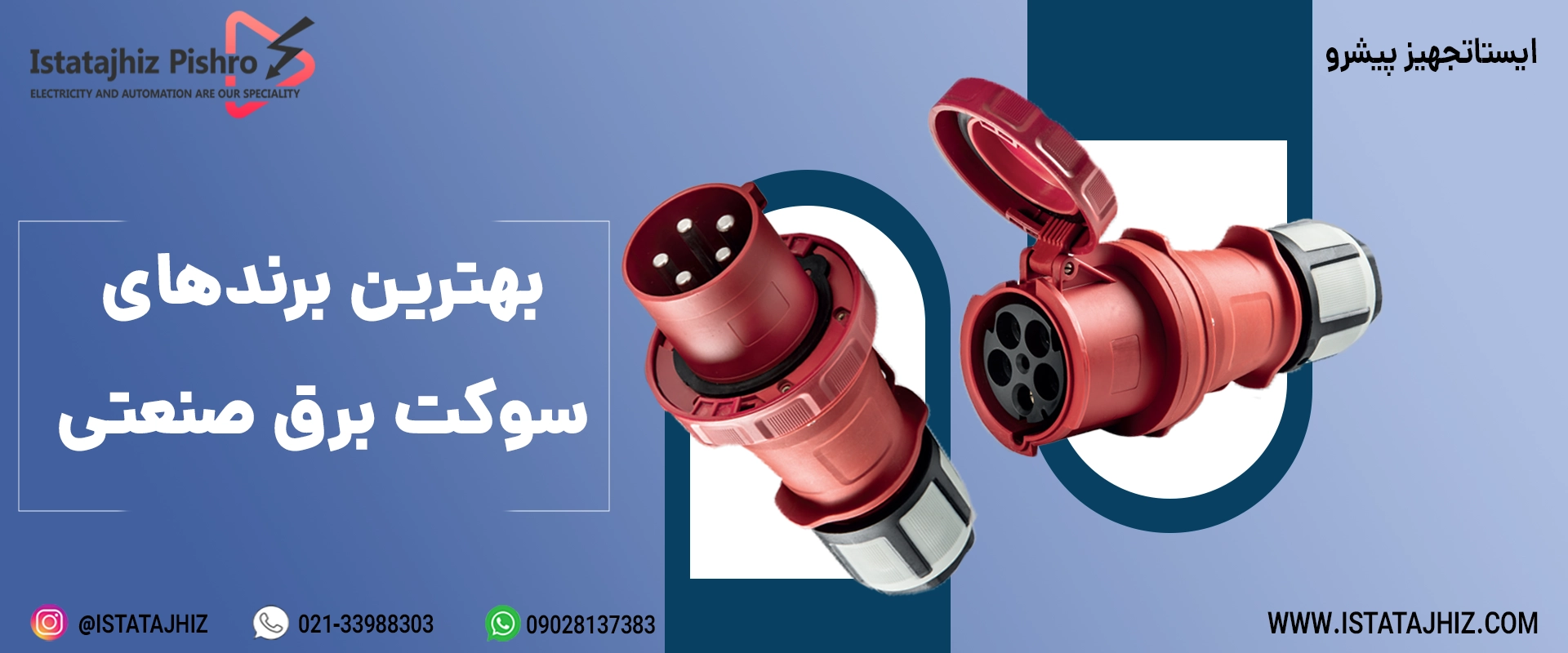

انواع سوکت نری و مادگی صنعتی
سوکت‌های صنعتی در انواع مختلفی تولید می‌شوند که از لحاظ تعداد پین (2، 3، 4 یا 5 پین)، آمپر (16A، 32A، 63A و…)، ولتاژ کاری (220 ولت یا 400 ولت)، و نوع نصب (رابط، دیواری یا باکس‌دار) با هم تفاوت دارند. از جمله مهم‌ترین مدل‌ها می‌توان به سوکت صنعتی سه فاز، سوکت صنعتی تک فاز، سوکت باکس صنعتی و سوکت‌هایی با درجه حفاظت IP44 یا IP67 اشاره کرد.
جدول انتخاب سریع سوکت صنعتی
این جدول بر اساس ولتاژ، آمپراژ، تعداد پین و رنگ استاندارد، مناسب‌ترین مدل‌های فاماتل را معرفی می‌کند:
| آلارم | مفهوم کلی | مواردی که باید بررسی شوند |
|---|---|---|
| Under Voltage | پایین بودن ولتاژ | ولتاژ شبکه، مدار اندازه‌گیری و تنظیمات |
| Over Voltage | بالا بودن ولتاژ | ولتاژ واقعی، تنظیمات و مدار اندازه‌گیری |
| Low Current | پایین بودن جریان اندازه‌گیری | بار، CT و سیم‌کشی |
| High Current | بالا بودن جریان | بار، CT و نسبت تبدیل |
| Low Power Factor | پایین بودن ضریب توان | بار، ظرفیت بانک و پله‌ها |
| Under Compensation | جبران‌سازی ناکافی | ظرفیت بانک، خازن‌ها، فیوز و کنتاکتور |
| Over Compensation | جبران‌سازی بیش از نیاز | پله‌های باقی‌مانده، CT و تنظیمات |
| CT Error | خطا در اندازه‌گیری جریان | جهت، نسبت، محل و سیم‌کشی CT |
| Step Fault | مشکل در یک پله | کنتاکتور، فیوز، سیم‌کشی و خازن |
| Over Temperature | افزایش دما | تهویه، فن، جریان خازن و هارمونیک |
| Harmonic / THD | اعوجاج هارمونیکی بالا | THD، رزونانس و طراحی بانک |
| Capacitor Overload | شرایط اضافه‌بار خازن | جریان، ولتاژ، هارمونیک و دما |
| Communication Error | خطای ارتباطی | کابل، پروتکل و تنظیمات ارتباط |
خرید پلاگ صنعتی
در ایستاتجهیز پیشرو، انواع سوکت برق صنعتی از برندهای معتبر جهانی و با گارانتی اصالت کالا و قیمت رقابتی عرضه می‌شوند. امکان خرید حضوری در فروشگاه اتوماسیون صنعتی ما، مشاوره فنی رایگان و ارسال به سراسر ایران فراهم است. برای ثبت سفارش و استعلام موجودی، کافیست با کارشناسان فروش ما در تماس باشید.
قیمت سوکت برق صنعتی
قیمت سوکت نر و ماده برق به عوامل مختلفی بستگی دارد، از جمله برند سازنده، تعداد پین، سطح ولتاژ و آمپراژ، نوع نصب و جنس بدنه. شما می‌توانید برای اطلاع از قیمت به‌روز سوکت‌های صنعتی و دریافت پیش‌فاکتور پروژه‌ای، از طریق واتساپ یا تماس مستقیم با ما در ارتباط باشید.
نکات مهم در انتخاب سوکت صنعتی مناسب
انتخاب سوکت نری و مادگی صنعتی مناسب، نقش مهمی در ایمنی، دوام و عملکرد صحیح سیستم‌های برق صنعتی دارد. در هنگام خرید سوکت صنعتی حیاتی، لازم است چند فاکتور کلیدی را مدنظر قرار دهید:
- جریان و ولتاژ مورد نیاز: ابتدا باید جریان (آمپر) و ولتاژ کاری تجهیزات خود را بدانید. این سوکت ها در مدل های سوکت تک فاز صنعتی و سوکت سه فاز صنعتی و در رنج‌های مختلفی از آمپراژ موجود هستند (مثلاً 16A، 32A، 63A و …).
- درجه حفاظت (IP): اگر سوکت قرار است در محیط‌های مرطوب، گردوغباردار یا فضای باز نصب شود، باید مدلی با درجه حفاظت بالا انتخاب کنید؛ مثلاً IP44 یا IP67 که ضدآب و ضد گردوغبار هستند.
- نوع اتصال و نصب: سوکت‌ها به‌صورت روکار، توکار، باکس‌دار یا پنلی عرضه می‌شوند. نوع نصب را با توجه به طراحی تابلو برق یا مکان نصب مشخص کنید.
- جنس بدنه و کیفیت ساخت: در محیط‌های صنعتی با دمای بالا یا شرایط خورنده، بهتر است از سوکت‌هایی با بدنه پلی‌آمید فشرده یا مقاوم در برابر حرارت استفاده شود.
- تعداد پین ها : بسته به نوع شبکه برق (مثلاً 3P+N+E) باید سوکت با تعداد پین مناسب انتخاب شود.

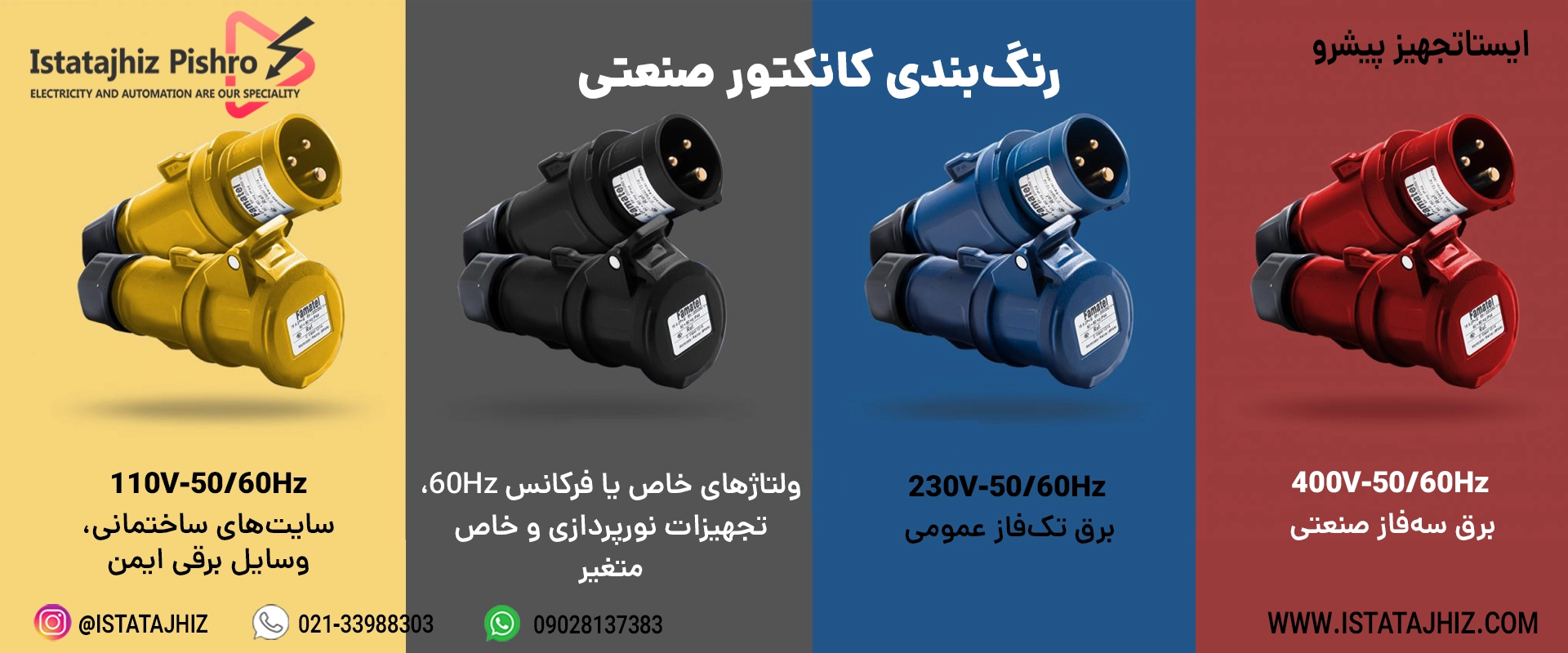

نحوه کدگذاری و رنگ در سوکت های صنعتی
طبق استاندارد IEC 60309 رنگ بدنه و حلقه نری مادگی سه فاز نشان‌دهنده ولتاژ کاری و فرکانس آن است. این کدگذاری باعث می‌شود اتصال اشتباه کاهش پیدا کند و کاربر بدون استفاده از ابزار اندازه‌گیری، مشخصات برق را تشخیص دهد.
انواع مکانیزم ایمنی در کانکتور صنعتی
سوکت نر و مادگی برق برای جلوگیری از جدا شدن ناگهانی کابل یا ایجاد اتصال ناخواسته، دارای مکانیزم‌های ایمنی و قفل فیزیکی هستند. مهم‌ترین آن‌ها عبارتند از:
- قفل چرخشی (Twist Lock)
پس از اتصال، با یک چرخش ۳۰ تا ۹۰ درجه قفل می‌شود.
مانع بیرون آمدن ناگهانی فیش در اثر کشش کابل می‌شود.
مناسب محیط‌هایی با لرزش زیاد مثل کارگاه CNC یا تجهیزات سیار.
- ضامن فنری (Spring Latch)
مجهز به یک ضامن یا زبانه فنری که پس از جا زدن سوکت صنعتی در جای خود قفل می‌شود.
برای قطع اتصال باید ضامن را به‌صورت دستی آزاد کرد.
- قفل درپوش‌دار (Cover Interlock)
دارای درپوش محافظ که تنها با بسته بودن آن، تغذیه برق برقرار می‌شود.
جلوگیری از تماس ناخواسته کاربران با پین‌های برق.
- مکانیزم ایمنی قطع‌کننده (Switch Interlock)
سوکت به یک کلید ایمنی داخلی متصل است که هنگام جدا کردن فیش، مدار را قطع می‌کند.
جلوگیری از جرقه یا شوک الکتریکی حین جدا کردن کابل زیر بار.
- قفل پیچی (Screw Lock)
با یک حلقه پیچی دور سوکت محکم می‌شود.
برای تجهیزات ثابت و صنعتی که نیاز به اطمینان حداکثری دارند.
