رله کمکی استارت

رله کمکی استارت دیزل ژنراتور

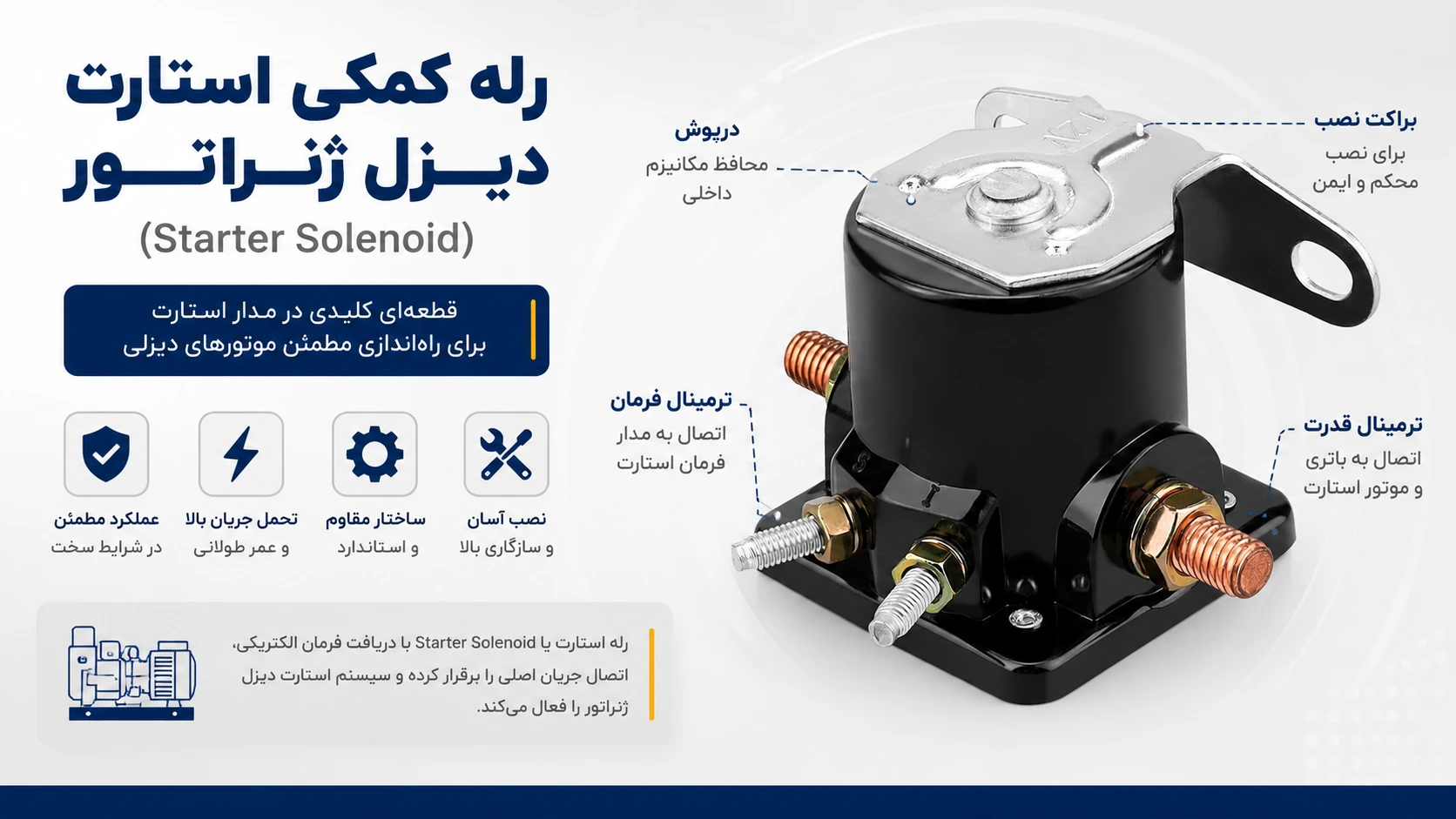

رله کمکی استارت یا Starter Solenoid یکی از قطعات جانبی مهم در سیستم راه‌ اندازی دیزل ژنراتور است که وظیفه دارد جریان الکتریکی موردنیاز برای درگیر شدن و عملکرد موتور استارت را کنترل و منتقل کند. این قطعه در زمان استارت، با دریافت فرمان از کنترلر دیزل ژنراتور، مسیر عبور جریان را برقرار می‌کند تا موتور استارت بتواند نیروی لازم برای چرخاندن موتور دیزل را تأمین کند.

عملکرد صحیح رله کمکی استارت تأثیر مستقیمی بر قابلیت روشن شدن دیزل ژنراتور دارد. به همین دلیل، انتخاب سولنوئید استارت متناسب با ولتاژ سیستم، نوع موتور، مشخصات استارت و مدل دیزل ژنراتور اهمیت زیادی دارد.

رله استارت دیزل ژنراتور چیست؟

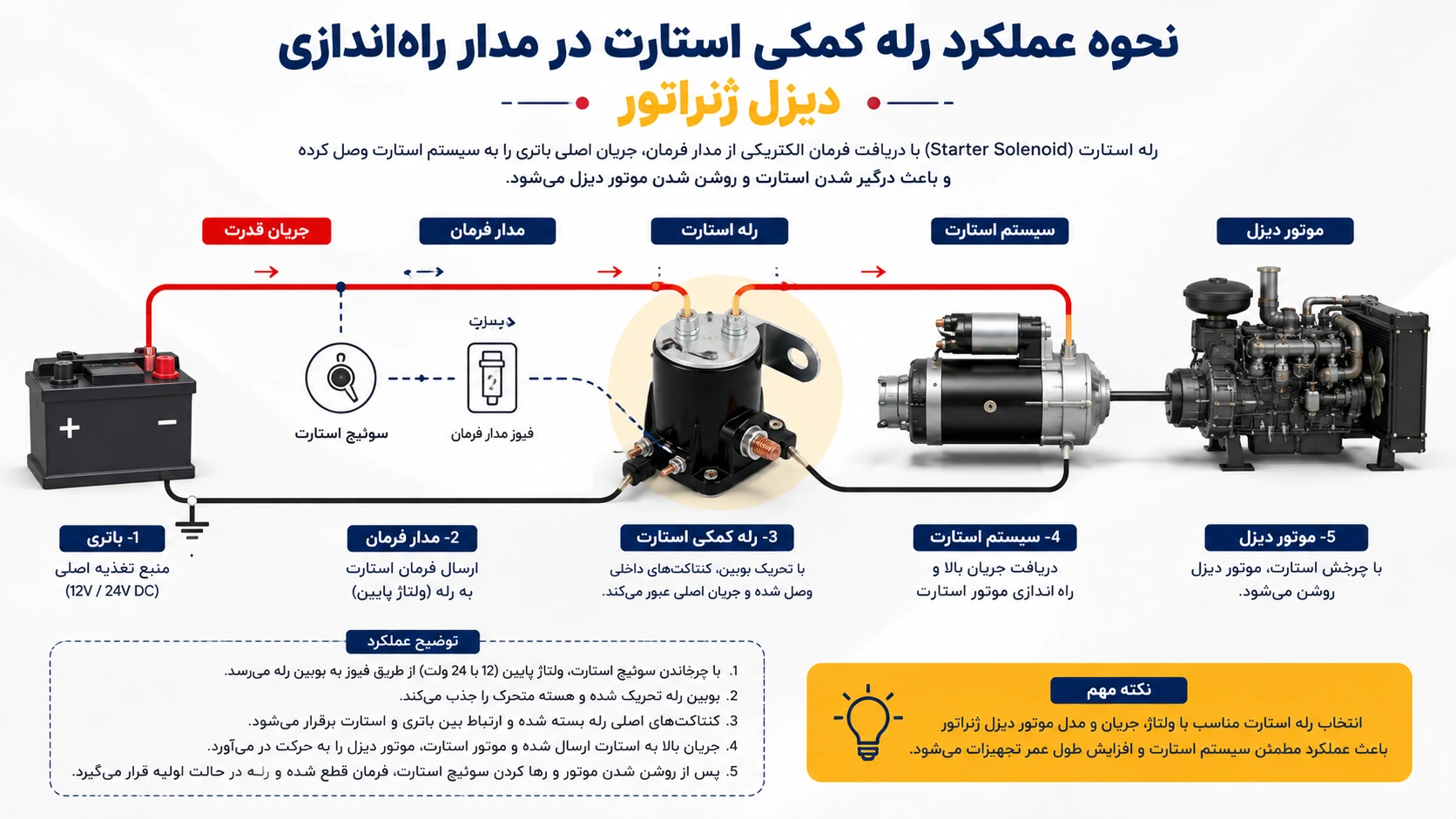

رله کمک استارت یک تجهیز الکترومغناطیسی در مدار استارت است که با دریافت سیگنال الکتریکی، کنتاکت‌ های داخلی خود را تغییر وضعیت می‌دهد و جریان را به مدار مربوط به موتور استارت منتقل می‌کند. در بسیاری از سیستم‌ های دیزل ژنراتور، مدار فرمان توانایی عبور مستقیم جریان بالای موتور استارت را ندارد. در این شرایط، سولنوئید استارت به‌ عنوان یک واسط الکتریکی عمل کرده و امکان کنترل جریان بالاتر را از طریق یک مدار فرمان با جریان کمتر فراهم می‌کند.

وظیفه استارتر دیزل ژنراتور

مهم‌ ترین وظایف استارت دیزل ژنراتور عبارت‌ اند از:

• دریافت فرمان استارت از مدار کنترل دیزل ژنراتور
• برقراری مسیر جریان الکتریکی به مدار موتور استارت
• کنترل جریان بالای مورد نیاز سیستم راه‌ اندازی
• کاهش بار وارد شده به مدار فرمان
• کمک به عملکرد مطمئن و سریع سیستم استارت

در یک دیزل ژنراتور سالم، پس از صدور فرمان START، سولنوئید باید در زمان مناسب عمل کرده و مدار استارت را برقرار کند. هرگونه اختلال در عملکرد آن می‌ تواند باعث تأخیر در استارت یا روشن نشدن موتور شود.

علائم خرابی سلنوئید استارت

خرابی رله استارت همیشه به یک شکل ظاهر نمی‌شود، اما برخی از علائم رایج آن عبارت‌ اند از:

۱. استارت نخوردن دیزل ژنراتور:
در صورتی که فرمان استارت صادر می‌شود اما موتور استارت عمل نمی‌کند، سولنوئید استارت می‌تواند یکی از قطعات مشکوک در مدار باشد.

۲. شنیده شدن صدای کلیک بدون چرخش استارت:
صدای کلیک ممکن است نشان‌ دهنده عمل کردن سلونوئید باشد، اما برای تشخیص قطعی باید ولتاژ ورودی، اتصالات، باتری، کابل‌ ها و خود موتور استارت نیز بررسی شوند.

۳. عملکرد نامنظم استارت:
اگر دیزل ژنراتور گاهی به‌درستی استارت می‌خورد و گاهی واکنش مناسبی ندارد، وجود اتصالات معیوب یا خرابی داخلی سولنوئید می‌تواند یکی از احتمالات باشد.

۴. داغ شدن یا آسیب دیدن اتصالات:
شل بودن اتصالات، سولفاته شدن ترمینال‌ ها یا عبور جریان نامناسب می‌تواند موجب افزایش مقاومت و تولید حرارت در مدار شود.

توجه: این علائم مختص خرابی Starter Solenoid نیستند. پیش از تعویض قطعه، وضعیت باتری، کابل‌ های استارت، فیوزها، رله‌ ها، اتصالات، موتور استارت و مدار فرمان نیز باید بررسی شود.

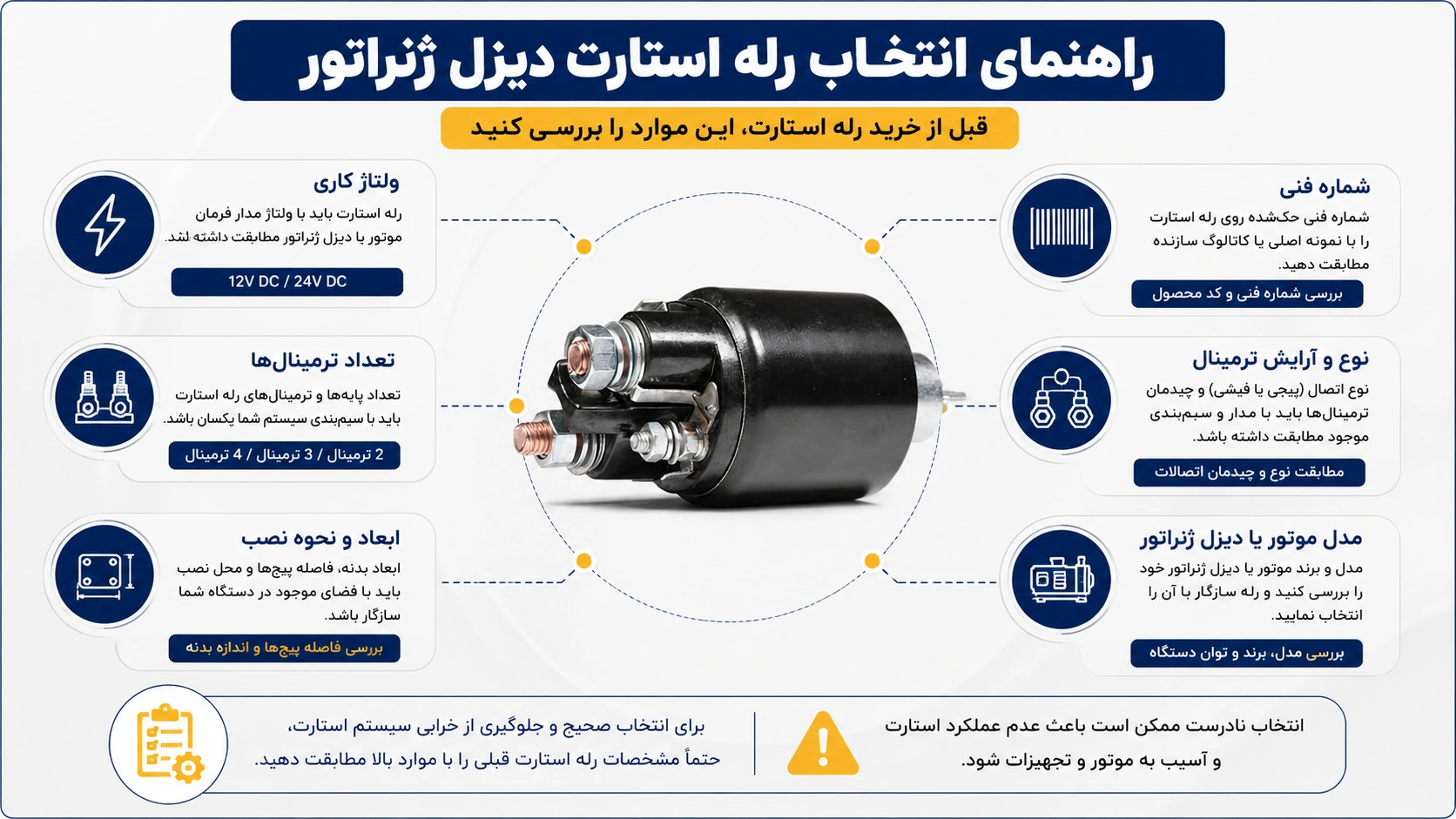

هنگام خرید رله استارت موتور برق به چه نکاتی توجه کنیم؟

انتخاب رله موتور برق صرفاً بر اساس ظاهر قطعه یا نام دیزل ژنراتور انجام نمی‌شود. برای انتخاب صحیح بهتر است مشخصات فنی قطعه و سیستم استارت بررسی شود.

ولتاژ نامی:
یکی از مهم‌ترین پارامتر ها، ولتاژ مدار استارت و فرمان است. Starter Solenoid باید با ولتاژ سیستم الکتریکی دیزل ژنراتور مطابقت داشته باشد؛ برای مثال در برخی سیستم‌ ها از رله کمکی استارت ۲۴ ولت و در برخی دیگر از رله کمکی استارت 12 ولت استفاده می‌شود.

مشخصات جریان و کنتاکت‌ها:
ظرفیت کنتاکت‌های سولنوئید باید متناسب با جریان مدار موردنظر باشد. استفاده از قطعه‌ای با ظرفیت نامناسب می‌تواند موجب عملکرد ناپایدار یا آسیب به کنتاکت‌ ها شود.

مدل و شماره فنی:
بهترین روش برای انتخاب قطعه جایگزین، مقایسه شماره فنی (Part Number) قطعه قدیمی با مشخصات محصول جدید و در صورت امکان تطبیق آن با کاتالوگ سازنده است.

نوع و تعداد ترمینال‌ها:
تعداد ترمینال‌ها، نحوه قرارگیری آن‌ ها و مدار داخلی سلونوئید در سازگاری قطعه با سیستم استارت اهمیت دارد.

ابعاد و نحوه نصب:
محل نصب، ابعاد، نوع پایه و موقعیت ترمینال‌ ها باید با قطعه موجود مطابقت داشته باشد تا نصب بدون تغییرات غیرضروری انجام شود.

تفاوت رله کمکی استارت با رله معمولی

اگرچه رله سلونوئید و رله‌ های معمولی هر دو برای کنترل مدارهای الکتریکی استفاده می‌شوند، اما از نظر ساختار، ظرفیت کنتاکت، نحوه نصب و کاربرد الزاماً یکسان نیستند.

رله معمولی معمولاً برای کنترل یک مدار الکتریکی با مشخصات مشخص استفاده می‌شود، در حالی که سولنوئید استارت در سیستم راه‌اندازی می‌تواند برای کنترل یا انتقال جریان بالاتر و در برخی طراحی‌ها برای عملکردهای مکانیکی مرتبط با استارت نیز به کار رود. بنابراین نباید صرفاً بر اساس ظاهر، یک رله عمومی را جایگزین رله برای استارت کرد.

چگونه خرابی Starter Solenoid را بررسی کنیم؟

برای عیب‌ یابی صحیح، بهتر است بررسی از ساده‌ ترین موارد آغاز شود. ابتدا ولتاژ باتری و وضعیت کابل‌ها و اتصالات بررسی شده و سپس وجود فرمان استارت و ولتاژ ورودی سولنوئید کنترل شود. در مرحله بعد، خروجی سولنوئید هنگام صدور فرمان START و وضعیت موتور استارت مورد بررسی قرار می‌گیرد.

اندازه‌ گیری باید مطابق نقشه سیم‌ کشی و دستور العمل سرویس موتور یا ژنراتور انجام شود؛ زیرا آرایش ترمینال‌ ها و مدار استارت در موتور های مختلف یکسان نیست.

خرید رله استارت دیزل ژنراتور

در این دسته‌ بندی می‌توانید انواع رله کمکی استارت دیزل ژنراتور (Starter Solenoid) را بر اساس مشخصات فنی و سازگاری با سیستم استارت بررسی کنید. هنگام انتخاب محصول، علاوه بر نام موتور یا مدل ژنراتور، حتماً ولتاژ، شماره فنی، مشخصات ترمینال‌ ها و اطلاعات درج‌ شده روی قطعه را با محصول موردنظر تطبیق دهید.

اگر شماره فنی رله استارت دیزل ژنراتور، مدل موتور یا مشخصات فنی قطعه موردنیاز خود را در اختیار دارید، بررسی آن پیش از خرید می‌تواند از انتخاب قطعه نامناسب و هزینه‌ های اضافی جلوگیری کند.
