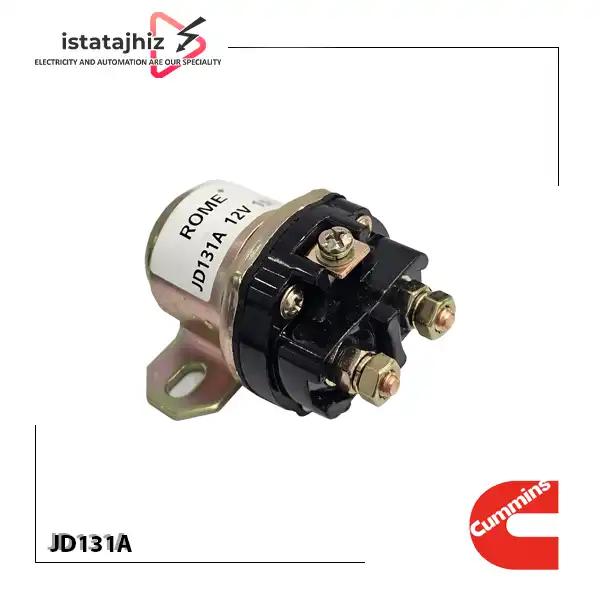

رله استارت کمکی JD131A یک رله قدرت مخصوص مدار راهاندازی موتور استارت است که برای سیستمهای الکتریکی 12 ولت مورد استفاده قرار میگیرد. این رله با قرار گرفتن در مسیر مدار استارت، امکان عبور و کنترل جریان بالای موردنیاز موتور استارت را فراهم میکند و در بسیاری از سیستمهای خودرویی، ماشینآلات، موتورهای دیزلی و تجهیزات سنگین مورد استفاده قرار میگیرد.
مدل JD131A در منابع بازار بهعنوان رله استارت 12 ولت با ظرفیت جریان 150 آمپر معرفی شده و در کنار مدل 24 ولتی JD231A عرضه میشود. بنابراین هنگام انتخاب این مدل، مهمترین نکته توجه به ولتاژ سیستم برق و تطبیق ساختار و اتصالات رله با موتور استارت است.
رله استارت کمکی JD131A چیست؟
رله استارت کمکی یا Additional Starter Relay یکی از اجزای مدار راهاندازی موتور است. موتور استارت در زمان روشن کردن موتور به جریان بالایی نیاز دارد و نمی توان این جریان را مستقیماً از مسیر کلید استارت یا سیم کشی فرمان عبور داد.
در این شرایط، رله استارت کمکی JD131A بهعنوان یک کلید الکترومغناطیسی قدرت عمل میکند. با فعال شدن مدار فرمان، کنتاکتهای قدرت رله وصل شده و مسیر جریان موردنیاز موتور استارت برقرار میشود.
به همین دلیل، استفاده از رله استارت مناسب میتواند به کاهش فشار روی مدار فرمان، جلوگیری از عبور جریان سنگین از مسیر کلید استارت و بهبود عملکرد سیستم راهاندازی کمک کند.
مشخصات فنی رله JD131A
- کد فنی: JD131A
- نوع محصول: رله استارت کمکی
- کاربرد: مدار راهاندازی موتور استارت
- ولتاژ سیستم: 12V DC
- ظرفیت جریان اعلامشده: 150A
- نوع عملکرد: الکترومغناطیسی
- ساختار: رله قدرت با ترمینالهای پیچی
- کاربرد در سیستمهای: خودرو، ماشین آلات، موتورهای دیزلی و تجهیزات سنگین
- مدل مشابه از نظر سری: JD231A برای سیستمهای 24 ولت
ظرفیت 150 آمپر برای JD131A در چند منبع فروش و فهرست محصول ذکر شده است؛ با این حال، ظرفیت واقعی مجاز در یک کاربرد خاص باید با مشخصات سازنده و شرایط کاری مدار تطبیق داده شود.
کاربرد رله استارت JD131A
رله JD131A برای مدارهایی طراحی شده است که در زمان استارت، جریان قابلتوجهی از باتری به موتور استارت منتقل میشود. از این نوع رله میتوان در کاربردهایی مانند موارد زیر استفاده کرد:
- سیستم استارت موتورهای دیزلی 12 ولت
- خودروها و ماشینآلات سنگین
- ماشینآلات کشاورزی و راهسازی
- موتورهای مجهز به استارت برقی
- برخی تجهیزات و ماشینآلات صنعتی با سیستم برق 12 ولت
- مدارهای استارت موتورهای مورد استفاده در ژنراتورها و تجهیزات دیزلی
در منابع مربوط به این خانواده از رلهها، کاربرد در خودروهای سنگین، ماشینآلات کشاورزی و موتورهای دارای استارت کاهنده نیز ذکر شده است.
مزیت استفاده از رله استارت کمکی
یکی از مهمترین دلایل استفاده از رله کمکی در مدار استارت، تفکیک مدار فرمان از مدار قدرت است. در این ساختار، کلید یا مدار فرمان فقط وظیفه تحریک رله را بر عهده دارد و جریان اصلی استارت از طریق کنتاکتهای قدرت عبور میکند.
این روش باعث میشود فشار جریان بالا از روی کلید استارت و بخشی از سیمکشی فرمان برداشته شود. همچنین در صورت انتخاب صحیح رله و کابلکشی، میتوان افت ولتاژ و مشکلات ناشی از مسیر نامناسب جریان استارت را کاهش داد.
نکات مهم هنگام خرید JD131A
قبل از خرید رله استارت JD131A، فقط به شکل ظاهری رله توجه نکنید. ولتاژ سیستم، ظرفیت جریان، نوع ترمینالها، نحوه نصب و سازگاری با موتور استارت باید بررسی شود.
مهمترین مواردی که باید کنترل شوند عبارتاند از:
- سیستم برق تجهیز باید 12 ولت DC باشد.
- ظرفیت جریان رله باید با جریان موردنیاز مدار استارت تناسب داشته باشد.
- محل و نوع ترمینالهای رله باید با سیمکشی موجود سازگار باشد.
- ابعاد و سوراخهای نصب باید با محل نصب رله مطابقت داشته باشند.
- در صورت جایگزینی رله قدیمی، شماره فنی و نحوه اتصال ترمینالها بررسی شود.
توجه: مدل JD131A را با مدلهای 24 ولتی مانند JD231A اشتباه نگیرید. منابع فروش این دو مدل را بهترتیب بهعنوان نسخههای 12 و 24 ولت معرفی میکنند.
روش کلی عملکرد JD131A در مدار استارت
در یک مدار متداول، با قرار گرفتن سوئیچ استارت در وضعیت START، ولتاژ به مدار فرمان رله اعمال میشود. رله فعال شده و کنتاکت قدرت آن مسیر جریان باتری به موتور استارت را برقرار میکند.
در برخی روشهای نصب رلههای استارت این خانواده، ترمینالهای مدار به نقاط 30 و 50 سیستم استارت متصل میشوند؛ اما نحوه دقیق سیمبندی باید براساس نقشه همان موتور استارت و ساختار ترمینالهای رله انجام شود و نباید صرفاً بر اساس شماره ترمینال یک مدل دیگر سیمبندی شود.
JD131A مناسب چه کسانی است؟
این محصول برای تعمیرکاران برق خودرو، تکنسینهای ماشینآلات، تعمیرکاران موتورهای دیزلی، فعالان حوزه ژنراتور و افرادی که با سیستمهای استارت 12 ولت سروکار دارند، گزینه ای کاربردی محسوب میشود.
اگر رله استارت قبلی دچار چسبندگی کنتاکت، افت عملکرد، گرمشدن بیش از حد یا عدم انتقال مناسب جریان شده باشد، بررسی و تعویض رله میتواند یکی از موارد مهم در عیب یابی مدار استارت باشد.
خرید رله استارت کمکی JD131A
اگر به دنبال رله استارت JD131A، رله استارت 12 ولت یا رله استارت کمکی 150 آمپر هستید، پیش از خرید حتماً ولتاژ سیستم و مشخصات رله قبلی را بررسی کنید.
در صورت نیاز به انتخاب جایگزین مناسب، بهتر است کد فنی رله، ولتاژ سیستم، مشخصات موتور استارت و تصویر رله موجود در اختیار کارشناس فنی قرار گیرد تا تطبیق محصول با کاربرد موردنظر با دقت بیشتری انجام شود.
