رله کمکی استارت RY0279 یک تجهیز الکترومغناطیسی برای مدار راه‌اندازی است که وظیفه آن دریافت فرمان از مدار کنترل و ایجاد اتصال در مدار قدرت استارت است. این نوع رله زمانی اهمیت پیدا می‌کند که لازم باشد یک فرمان کنترلی، مسیر جریان بالاتری را بدون عبور مستقیم جریان قدرت از شستی یا کلید فرمان کنترل کند.
مدل RY0279 با ولتاژ 24 ولت مشخص شده و از نظر ساختار ظاهری دارای دو مسیر اصلی برای اتصال کابل های قدرت و دو ترمینال برای مدار تحریک است. به همین دلیل، هنگام انتخاب آن باید علاوه بر ولتاژ 24 ولت، مشخصات الکتریکی مدار استارت و ظرفیت واقعی کنتاکت های رله نیز بررسی شود.
مشخصات فنی رله کمکی استارت RY0279
- مدل: RY0279
- نوع تجهیز: رله کمکی استارت
- ولتاژ کاری: 24V
- ساختار: رله الکترومغناطیسی با ترمینال های قدرت و فرمان
- ترمینال‌های قدرت: 2 عدد ترمینال پیچی جانبی
- ترمینال‌های فرمان: 2 عدد ترمینال در قسمت بالایی
- نوع اتصال مدار قدرت: ترمینال پیچی
- کاربری اصلی: مدار راه‌اندازی و استارت
- جنس و ابعاد بدنه: در منبع فنی قابل استناد تأیید نشد
- جریان نامی کنتاکت: در منبع فنی قابل استناد تأیید نشد
- جریان راه‌اندازی قابل تحمل: در منبع فنی قابل استناد تأیید نشد
- نوع دقیق بوبین 24V: نیازمند بررسی دیتاشیت سازنده
مشخصات الکتریکی
مهم‌ترین مشخصه قابل تأیید از روی محصول، ولتاژ 24V است. با این حال، صرفاً یکسان بودن ولتاژ مدار فرمان با ولتاژ درج شده روی رله برای انتخاب قطعه کافی نیست.
در مدارهای استارت، جریان لحظه‌ای می‌تواند بالا باشد؛ بنابراین ظرفیت واقعی کنتاکت ها و کاربردی که سازنده برای رله تعیین کرده باید با مشخصات مدار استارت مطابقت داشته باشد.
مشخصات ترمینال

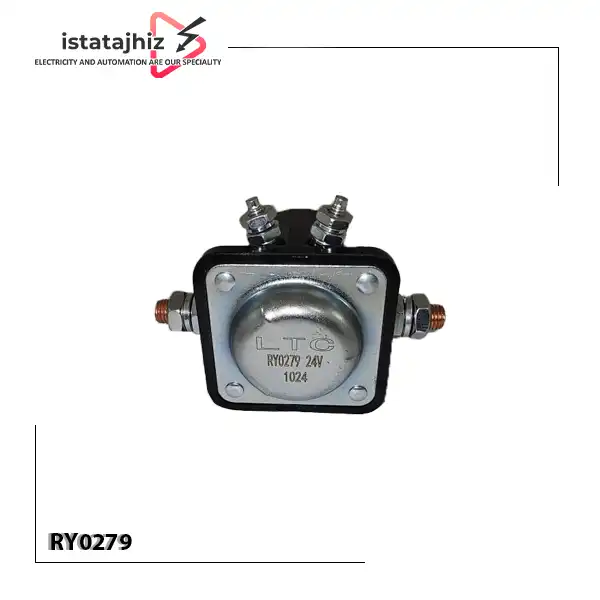

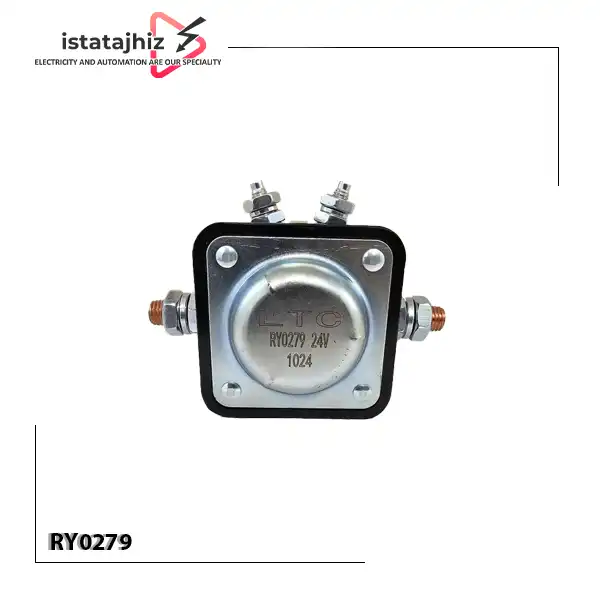

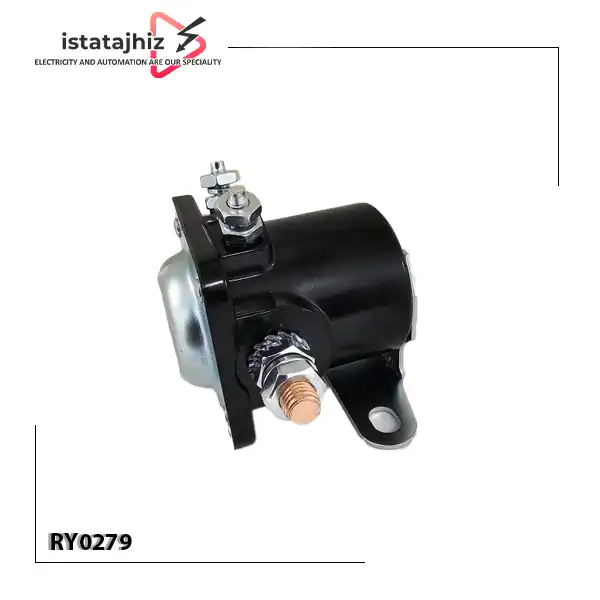

ساختار ظاهری RY0279 شامل دو ترمینال قدرت با پیچ و مهره در طرفین و دو ترمینال کوچک تر در بخش بالایی است. ترمینال‌های قدرت برای عبور جریان مدار اصلی و ترمینال‌های کوچک‌تر برای تحریک رله مورد استفاده قرار می‌گیرند.
شماره‌گذاری دقیق ترمینال‌ها و نحوه اتصال هر ترمینال باید بر اساس نقشه سیم‌بندی یا دیتاشیت همین مدل بررسی شود.
ویژگی‌ها و مزایای عملی
- بوبین 24 ولت: مناسب برای مدارهای فرمان و سیستم هایی که از سطح ولتاژ 24 V استفاده می‌کنند.
- تفکیک مسیر فرمان و قدرت: امکان کنترل مدار قدرت از طریق یک مدار فرمان کم‌جریان‌تر را فراهم می‌کند.
- ترمینال‌های قدرت پیچی: اتصال کابل های مدار قدرت به‌صورت پیچی انجام می‌شود.
- ساختار مناسب مدار استارت: طراحی محصول برای استفاده به‌عنوان رله کمکی در مسیر راه‌اندازی در نظر گرفته شده است.
- بدنه فشرده و مقاوم: ساختار فلزی و عایق بدنه برای استفاده در مدارهای الکتریکی طراحی شده است؛ با این حال درجه حفاظت یا استاندارد بدنه برای این مدل تأیید نشده است.
کاربردهای رله کمکی استارت RY0279
رله کمکی استارت در مدارهایی استفاده می شود که لازم است فرمان استارت از طریق یک تجهیز الکترومغناطیسی به مدار قدرت منتقل شود.
کاربرد در مدار استارت
در یک مدار راه اندازی، فرمان صادرشده توسط کلید یا سیستم کنترل می‌تواند به بوبین رله اعمال شود. پس از تحریک بوبین، کنتاکت قدرت رله تغییر وضعیت داده و مسیر موردنظر در مدار استارت را برقرار می‌کند.
این روش باعث می‌شود تجهیز فرمان دهنده مستقیماً در مسیر جریان قدرت استارت قرار نگیرد.
کاربرد در ماشین آلات و تجهیزات 24 ولت
در سیستم‌هایی که مدار کنترل یا سیستم الکتریکی آن‌ها با ولتاژ 24V کار می‌کند، استفاده از رله ای با بوبین 24V می‌تواند برای ایجاد واسط بین فرمان و مدار قدرت مناسب باشد؛ البته سازگاری نهایی باید با مشخصات سیستم بررسی شود.
راهنمای انتخاب و خرید رله کمکی استارت RY0279
پیش از خرید رله کمکی استارت RY0279، فقط به عبارت 24V روی بدنه اکتفا نکنید. مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
- ولتاژ واقعی مدار فرمان
- نوع ولتاژ بوبین و سازگاری آن با مدار
- جریان مدار استارت
- جریان لحظه‌ای مورد نیاز هنگام راه‌اندازی
- ظرفیت کنتاکت‌های رله
- ابعاد و فضای نصب
- نوع و اندازه کابل‌های متصل‌شونده به ترمینال‌های قدرت
- ساختار ترمینال‌های فرمان
- شرایط محیطی محل نصب
اشتباهات رایج هنگام انتخاب
1. انتخاب صرفاً بر اساس ولتاژ 24V
24V بودن رله به‌تنهایی نشان نمی‌دهد که محصول برای هر مدار استارت 24 ولتی مناسب است. ظرفیت کنتاکت و شرایط بار نیز باید بررسی شود.
2. اشتباه گرفتن رله کمکی استارت با رله‌های فرمان معمولی
رله‌های فرمان کوچک برای سوئیچینگ مدارهای کنترلی طراحی می‌شوند، در حالی که رله کمکی استارت دارای ترمینال‌های قدرت و ساختار متفاوتی است.
3. بی‌توجهی به جریان لحظه‌ای
مدارهای راه‌اندازی ممکن است جریان زیادی در لحظه استارت داشته باشند. بنابراین ظرفیت لحظه‌ای رله باید از منبع سازنده بررسی شود.
4. اتصال سیم‌ها بدون توجه به نقشه ترمینال‌ها
از روی ظاهر ترمینال‌ها نمی‌توان شماره یا عملکرد دقیق آن‌ها را تعیین کرد. سیم‌بندی باید مطابق نقشه همان مدل انجام شود.
نحوه نصب، سیم‌بندی و استفاده
رله کمکی استارت RY0279 از طریق دو ترمینال فرمان تحریک شده و کنتاکت قدرت آن وظیفه برقراری مسیر اصلی را بر عهده دارد. در یک آرایش معمول، مدار فرمان استارت به ترمینال‌های بوبین متصل شده و مدار قدرت از طریق دو ترمینال قدرت عبور می‌کند. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و کنتاکت قدرت رله تغییر وضعیت می‌دهد.
نکته مهم: شماره ترمینال‌ها، پلاریته احتمالی، نوع دقیق بوبین و ترتیب سیم بندی RY0279 از روی تصویر قابل تأیید نیست. بنابراین قبل از نصب، نقشه سیم‌بندی یا دیتاشیت سازنده مدل دقیق بررسی شود.
همچنین هنگام نصب باید سیستم از منبع تغذیه جدا شده و اتصالات قدرت با کابل، سرسیم و گشتاور مناسب انجام شوند.
مزایا و محدودیت ها
مزایا
- ولتاژ 24V برای مدار فرمان
- دارای ترمینال‌های مجزا برای فرمان و قدرت
- مناسب برای استفاده در مدارهای راه‌اندازی
- ساختار الکترومغناطیسی ساده و قابل فهم
- اتصال قدرت از طریق ترمینال‌های پیچی
محدودیت‌ها
محدودیت اصلی در انتخاب این مدل، عدم دسترسی به مشخصات تأییدشده جریان کنتاکت و ظرفیت واقعی مدار قدرت است. بنابراین برای کاربردهایی که جریان استارت بالایی دارند، انتخاب نهایی باید پس از بررسی مشخصات سازنده انجام شود.
قیمت رله کمکی استارت RY0279
قیمت رله کمکی استارت RY0279 به عواملی مانند موجودی، شرایط تأمین، مشخصات دقیق مدل و وضعیت بازار بستگی دارد. برای خرید، بهتر است علاوه بر قیمت، ولتاژ 24V و ظرفیت واقعی رله با مشخصات مدار استارت مقایسه شود.
خرید رله کمکی استارت RY0279
اگر به دنبال رله کمکی استارت RY0279 24V هستید، پیش از ثبت سفارش مشخصات مدار خود را با مدل محصول تطبیق دهید. به‌خصوص در کاربردهای استارت، بررسی جریان مدار و ظرفیت کنتاکت اهمیت زیادی دارد.
در صورت نیاز به انتخاب مدل جایگزین یا بررسی سازگاری رله با سیستم استارت، ارائه مشخصات مدار یا مدل تجهیز موجود می‌تواند به انتخاب دقیق‌تر کمک کند.
