پنل متر
پنل متر یکی از تجهیزات پرکاربرد برای اندازه گیری و نمایش پارامترهای الکتریکی و کنترلی در تابلو برق، ماشین آلات صنعتی و سیستم های اتوماسیون است. بسته به نوع مدل، پنل متر میتواند برای نمایش پارامتر هایی مانند ولتاژ، جریان، فرکانس، توان، ضریب توان و سایر مقادیر مورد استفاده قرار گیرد.
در ایستاتجهیز میتوانید انواع پنل متر دیجیتال و تابلویی را از برندهای معتبر مانند Autonics و Wave Electric و Adonis بررسی و بر اساس نوع کاربرد، پارامتر مورد اندازه گیری، ابعاد نصب، رنج ورودی و امکانات مورد نیاز انتخاب کنید.
پنل میتر چیست؟
پنل متر یا Panel Meter یک تجهیز اندازه گیری و نمایش است که معمولاً روی درب تابلو برق، تابلو کنترل یا بدنه ماشین آلات نصب میشود و مقدار یک یا چند پارامتر را به صورت مستقیم در اختیار اپراتور قرار میدهد. برای مثال، یک پنل متر می تواند تنها جریان یک مدار را نمایش دهد و به عنوان آمپرمتر تابلویی استفاده شود؛ در حالی که یک مدل چندمنظوره میتواند هم زمان ولتاژ، جریان، فرکانس، توان یا ضریب توان را اندازهگیری و نمایش دهد.
استفاده از پنل متر باعث میشود اپراتور بدون نیاز به استفاده مداوم از مولتی متر دستی، وضعیت پارامتر مورد نظر را از روی تابلو مشاهده کند. به همین دلیل این تجهیزات در تابلوهای برق صنعتی، تابلوهای کنترل، ماشین آلات، خطوط تولید و سیستم های توزیع برق کاربرد گسترده ای دارند.
انواع پنل متر
پنل میترها را میتوان بر اساس نوع نمایش، پارامتر اندازه گیری و ساختار عملکرد به چند گروه تقسیم کرد.
پنل متر دیجیتال
پنل متر دیجیتال مقدار اندازه گیریشده را روی نمایشگر دیجیتال نشان میدهد. خوانایی مناسب، امکان نمایش دقیق مقدار و در بسیاری از مدل ها قابلیت تنظیم رنج و پارامترهای ورودی، از مهمترین مزایای این نوع تجهیزات است. بسیاری از پنل مترهای دیجیتال برای نصب داخل تابلو طراحی شده اند و در ابعاد مختلف تولید میشوند. بنابراین هنگام انتخاب، علاوه بر مشخصات الکتریکی باید ابعاد پنل و اندازه برش مورد نیاز برای نصب نیز بررسی شود.
پنل متر آنالوگ
پنل میتر آنالوگ معمولاً دارای نمایشگر عقربه ای است و مقدار پارامتر را با حرکت عقربه روی مقیاس مدرج نشان میدهد. این تجهیزات هنوز در بسیاری از تابلوهای برق و کاربردهای صنعتی مورد استفاده قرار میگیرند و برای مشاهده سریع روند تغییرات یک پارامتر مناسب هستند. انتخاب بین مدل دیجیتال و آنالوگ باید بر اساس نوع کاربرد، دقت مورد نیاز، شرایط محیطی، فضای نصب و امکانات مورد انتظار انجام شود.
پنل میتر چه پارامترهایی را اندازهگیری میکند؟
نوع پارامتر قابل اندازه گیری به مدل پنل میتر بستگی دارد. مهمترین نمونه ها عبارتاند از:
- آمپرمتر تابلویی: برای اندازهگیری و نمایش جریان مدار
- ولت متر تابلویی: برای اندازهگیری و نمایش ولتاژ
- فرکانس متر تابلویی: برای نمایش فرکانس شبکه برق
- وات متر: برای اندازهگیری توان اکتیو
- وارمتر: برای اندازهگیری توان راکتیو
- پاور فاکتور متر: برای نمایش ضریب توان
- پنل متر چندمنظوره: برای اندازهگیری چند پارامتر الکتریکی در یک تجهیز
در برخی مدل های پیشرفته تر، امکان اندازه گیری پارامترهای بیشتری مانند انرژی، توان ظاهری، هارمونیک ها و سایر پارامترهای شبکه نیز وجود دارد. بنابراین نباید صرفاً بر اساس عنوان «پنل متر» اقدام به خرید کرد و باید مشخصات دقیق مدل بررسی شود.
پنل متر تک فاز و سه فاز
یکی از نکات مهم در انتخاب پنل میتر، توجه به ساختار شبکه و نوع اندازه گیری مورد نیاز است. در مدارهای تک فاز، یک پنل متر میتواند برای اندازهگیری ولتاژ یا جریان یک مدار مورد استفاده قرار گیرد. در سیستم های سه فاز، بسته به مدل میتوان پارامترهای یک یا چند فاز و در برخی تجهیزات پارامترهای کل شبکه را بررسی کرد.
برای تابلوهای توزیع سه فاز، تابلوهای کنترل موتور و تجهیزات صنعتی، انتخاب پنل متر باید با توجه به نوع اتصال، تعداد فازها، روش اندازه گیری جریان و ولتاژ و مشخصات ورودی دستگاه انجام شود.
تفاوت پنل متر و مولتی متر تابلویی
پنل متر معمولاً برای نمایش دائمی یک یا چند پارامتر روی تابلو استفاده میشود، در حالی که مولتی متر تابلویی یا مولتی فانکشن متر میتواند مجموعه گسترده تری از پارامترهای الکتریکی را در یک تجهیز اندازهگیری کند. به عنوان مثال، اگر تنها به نمایش جریان یک مدار نیاز دارید، یک آمپرمتر تابلویی میتواند انتخاب مناسبی باشد. اما اگر هدف، پایش هم زمان ولتاژ، جریان، توان، فرکانس و ضریب توان باشد، بهتر است سراغ یک پنل متر چندمنظوره یا مولتی فانکشن متر بروید.
بنابراین انتخاب تجهیزات اندازهگیری باید بر اساس نیاز واقعی پروژه انجام شود؛ استفاده از مدل چند منظوره زمانی ارزش دارد که پارامترهای بیشتری برای پایش یا ثبت اطلاعات مورد نیاز باشد.
راهنمای خرید پنل متر
برای خرید پنل متر مناسب، صرفاً توجه به قیمت کافی نیست. مشخصات فنی دستگاه باید با مدار و تابلو مورد استفاده مطابقت داشته باشد.
1. پارامتر مورد اندازهگیری
ابتدا مشخص کنید چه پارامتری باید روی تابلو نمایش داده شود. برای اندازه گیری جریان، آمپرمتر؛ برای ولتاژ، ولت متر و برای فرکانس، فرکانس متر انتخاب میشود. اگر چند پارامتر باید به صورت هم زمان پایش شوند، پنل متر چندمنظوره میتواند گزینه مناسب تری باشد.
2. رنج اندازه گیری
رنج ورودی پنل متر باید با مقدار واقعی پارامتر مورد اندازه گیری سازگار باشد. برای اندازهگیری جریان های بالا نیز معمولاً از ترانس جریان CT استفاده میشود و سازگاری پنل متر با نسبت تبدیل CT باید بررسی شود. در برخی مدل ها امکان تنظیم نسبت CT یا PT وجود دارد، اما این قابلیت در همه پنل مترها یکسان نیست.
3. ابعاد پنل و برش تابلو

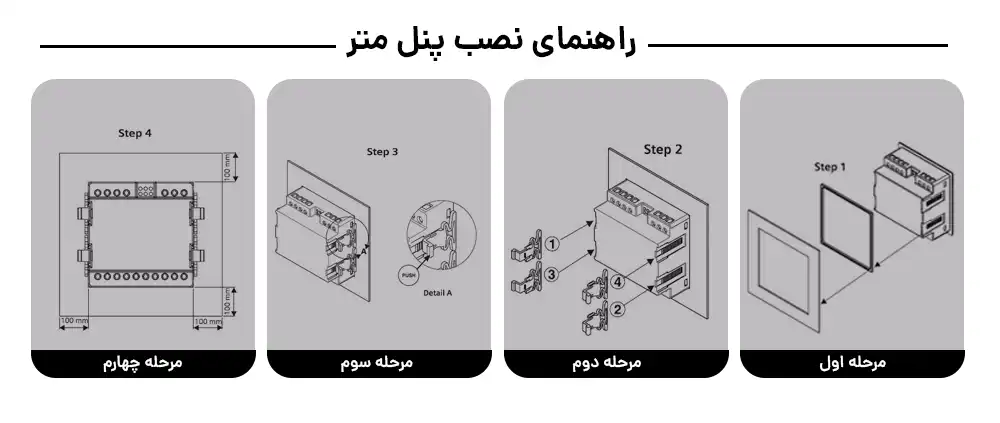

ابعاد ظاهری و اندازه برش محل نصب از نکات مهم هنگام خرید پنل متر است. مدلهای مختلف در ابعاد متفاوتی تولید می شوند و باید قبل از سفارش، فضای موجود روی درب تابلو و ابعاد برش مورد نیاز بررسی شود.
4. نوع تغذیه
ولتاژ تغذیه کمکی دستگاه باید با مدار فرمان و شرایط تابلو مطابقت داشته باشد. بسته به مدل، پنل مترها ممکن است با تغذیه هایی مانند AC یا DC و ولتاژهای مختلف ارائه شوند.
5. کلاس دقت
اگر دقت اندازه گیری برای پروژه اهمیت زیادی دارد، کلاس دقت و مشخصات Accuracy دستگاه را بررسی کنید. دقت مورد نیاز برای یک نمایشگر ساده با تجهیزی که در سیستم اندازه گیری و مدیریت انرژی استفاده میشود یکسان نیست.
6. نوع نمایشگر
نمایشگر LED یا LCD، تعداد ارقام، ارتفاع ارقام و تعداد خطوط نمایش میتواند روی خوانایی دستگاه تأثیر بگذارد. برای تابلوهایی که اپراتور از فاصله مشخصی اطلاعات را مشاهده میکند، خوانایی نمایشگر اهمیت بیشتری پیدا میکند.
7. امکانات ارتباطی و خروجی
در پروژههای اتوماسیون و مانیتورینگ ممکن است علاوه بر نمایش مقدار، انتقال اطلاعات به PLC، HMI یا سیستم مدیریت انرژی نیز مورد نیاز باشد. در این شرایط باید وجود امکاناتی مانند RS485، پروتکل Modbus، خروجی آنالوگ یا خروجی رله را در مشخصات فنی مدل مورد نظر بررسی کنید؛ زیرا این امکانات بسته به مدل متفاوت هستند.
کاربرد پنل متر در تابلو برق و صنعت
پنل مترها در بخشهای مختلف صنعت مورد استفاده قرار میگیرند، از جمله:
- تابلوهای برق صنعتی
- تابلوهای توزیع برق
- تابلوهای کنترل موتور
- ماشینآلات صنعتی
- خطوط تولید
- تابلوهای ژنراتور
- سیستمهای اتوماسیون صنعتی
- تابلوهای کنترل و فرمان
- سیستمهای مانیتورینگ پارامترهای الکتریکی
- تجهیزات اندازهگیری و مدیریت انرژی
در این کاربردها، پنل متر می تواند اطلاعات مورد نیاز اپراتور را به صورت مستقیم و قابل مشاهده روی تابلو قرار دهد و به تشخیص سریع تغییرات غیرعادی در پارامترهای الکتریکی کمک کند.
قیمت پنل متر
قیمت پنل میتر به عواملی مانند برند، نوع نمایشگر، تعداد پارامتر های قابل اندازه گیری، رنج ورودی، دقت، ابعاد، امکانات ارتباطی و قابلیت های خروجی بستگی دارد. به همین دلیل قیمت یک آمپرمتر یا ولت متر ساده با یک پنل متر چندمنظوره دارای قابلیتهای ارتباطی قابل مقایسه نیست.
در ایستاتجهیز میتوانید قیمت مدل های موجود را بررسی کرده و در صورت نیاز، برای انتخاب مدل مناسب با مشخصات فنی پروژه خود از مشاوره کارشناسی استفاده کنید.
خرید پنل متر از ایستاتجهیز
برای خرید پنل میتر، بهتر است ابتدا مشخصات مدار، نوع پارامتر مورد اندازه گیری، رنج ورودی، نوع تغذیه، ابعاد نصب و امکانات مورد نیاز مشخص شود. سپس مدل مناسب از میان گزینه های موجود انتخاب شود. ایستاتجهیز مجموعه ای از تجهیزات برق صنعتی و اتوماسیون را ارائه میکند و در انتخاب تجهیزات اندازه گیری، مشخصات فنی و کاربرد پروژه را در اولویت قرار میدهد.
اگر بین چند مدل پنل متر برای یک تابلو مردد هستید، مشخصات مدار و پارامتر مورد نیاز خود را اعلام کنید تا مدل مناسب از نظر فنی بررسی شود.
