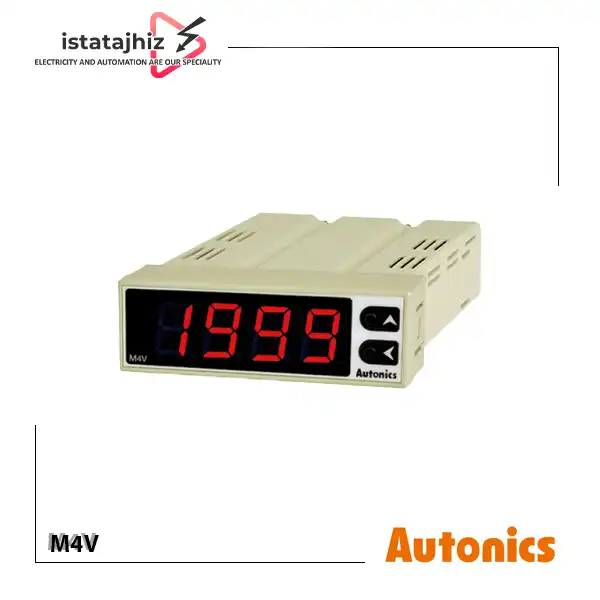

پنل متر سری M4V آتونیکس

سری M4V از آتونیکس برای تابلوهایی طراحی شده که فضای کمی دارند اما هنوز به یک نمایشگر دقیق، خوانا و قابل اعتماد نیاز است. این مدل پنل متر از خانواده Mosaic Panel Meter است؛ یعنی برای نصب در پنل‌های موزاییکی و فضاهای باریک ساخته شده و با وجود ابعاد جمع‌وجور، نمایش عددی واضح و صنعتی ارائه می‌دهد.

M4V یک Indicator است، یعنی نقش اصلی‌اش نمایش مقدار سیگنال است، نه فرمان‌دهی یا ارتباط شبکه. همین سادگی باعث شده در پروژه‌هایی که به یک نمایشگر تمیز، کم‌حجم و کم‌مصرف نیاز دارند، انتخاب محبوبی باشد.

این سری برای چه سیگنال‌هایی مناسب است؟

M4V برای ورودی‌های DC طراحی شده و می‌تواند هم ولتاژ و هم جریان را بخواند. بسته به مدل و تنظیمات، ورودی‌های زیر را پوشش می‌دهد:

• 0 تا 2 ولت DC
• 1 تا 5 ولت DC
• 0 تا 10 ولت DC
• 0 تا 1 میلی‌آمپر DC
• 4 تا 20 میلی‌آمپر DC

یعنی اگر با ترانسمیتر، سنسور یا یک سیگنال DC سر و کار دارید، این سری از برند Autonics دقیقاً برای همان کار ساخته شده است.

چرا M4V انتخاب خوبی برای پنل‌های فشرده است؟

چون هم ابعاد کوچک دارد، هم نمایشگر خوانا، هم مصرف پایین، و هم برای نصب روی پنل‌های موزاییکی دردسر زیادی ایجاد نمی‌کند. در جاهایی که تابلو شلوغ است یا جای نصب محدود است، M4V می‌تواند بدون اینکه فضای زیادی اشغال کند، یک عدد دقیق و روشن جلوی چشم اپراتور بگذارد.

نمایشگر و کیفیت خواندن

این دستگاه از یک LED قرمز 7-segment استفاده می‌کند و ارتفاع رقم آن 14 میلی‌متر است. این یعنی در محیط صنعتی، خوانایی خوبی دارد و عددها حتی در نگاه سریع هم به راحتی دیده می‌شوند.

محدوده نمایش دستگاه از -999 تا 9999 است. در عمل، این یعنی دستگاه می‌تواند هم مقدار مثبت را نشان دهد و هم در برخی شرایط مقدار منفی را هم مدیریت کند.

قابلیت Scaling در این مدل

یکی از نقاط قوت اصلی M4V، قابلیت Scaling است. به زبان ساده، شما می‌توانید کاری کنید که دستگاه سیگنال خام را به یک مقدار معنی‌دار تبدیل کند.

مثلاً اگر ورودی شما 4-20mA باشد، می‌توان آن را برای نمایش یک مقدار مهندسی‌شده مثل سطح، فشار، دما یا هر کمیت فرآیندی دیگر تنظیم کرد. به این ترتیب اپراتور به جای دیدن یک سیگنال خام، عددی را می‌بیند که برای فرآیند قابل فهم است.

تغذیه و مصرف

M4V با تغذیه 12 تا 24 ولت DC کار می‌کند و مصرف آن هم بسیار پایین است؛ حداکثر 2 وات. این موضوع برای تابلوهای کم‌مصرف یا سیستم‌هایی که چند نمایشگر به صورت همزمان نصب می‌شوند، یک مزیت جدی است.

مشخصات فنی مهم

نوع تجهیز پنل‌متر موزاییکی
سری Autonics M4V
نوع نصب Mosaic Panel
نوع ورودی DC voltage / DC current
رنج‌های ورودی 0-2VDC، 1-5VDC، 0-10VDC، 0-1mA DC، 4-20mA DC
نوع نمایشگر LED قرمز 7-segment
ارتفاع رقم 14mm
محدوده نمایش -999 تا 9999
تغذیه 12-24VDC
مصرف حداکثر 2W
ابعاد نمای پنل 75×25mm
برش پنل 70+0.5/0 × 23+0.5/0mm

کاربردهای پنل متر سری M4V آتونیکس

M4V بیشتر در جاهایی استفاده می‌شود که سیگنال DC باید روی پنل متر به‌صورت واضح و مستقیم دیده شود. این مدل برای نمایش ولتاژ خروجی پاورساپلای، سیگنال سنسورها، خروجی ترانسمیترها، مقدارهای اندازه‌گیری‌شده در مدارهای DC و حتی سیستم‌هایی که با 4-20mA کار می‌کنند، گزینه مناسبی است.

در تابلوهایی که فضای نصب محدود است، این مدل به‌خاطر فرم فشرده‌اش انتخاب خوبی محسوب می‌شود. همچنین در ماشین‌آلات، پنل‌های کنترلی و تجهیزاتی که نیاز به نمایش ساده و سریع دارند، M4V می‌تواند بدون پیچیدگی اضافه، عدد مورد نظر را جلوی چشم اپراتور بیاورد.

علت خرید

اگر هدف شما یک نمایشگر کوچک، کم‌مصرف، خوانا و مخصوص سیگنال‌های DC باشد، M4V انتخاب منطقی‌ای است. این مدل مخصوص پروژه‌هایی است که نه به خروجی نیاز دارند، نه به ارتباط شبکه؛ فقط یک نمایش دقیق و تمیز می‌خواهند.

نکات قبل خرید

قبل از سفارش این مدل، این موارد را بررسی کنید:

• ورودی شما باید DC باشد
• نوع سیگنال را درست انتخاب کنید: ولتاژ یا جریان
• اگر 4-20mA دارید، Scaling را درست تعریف کنید
• تغذیه 12-24VDC در تابلو موجود باشد
• اگر خروجی یا ارتباط لازم دارید، این مدل مناسب شما نیست
