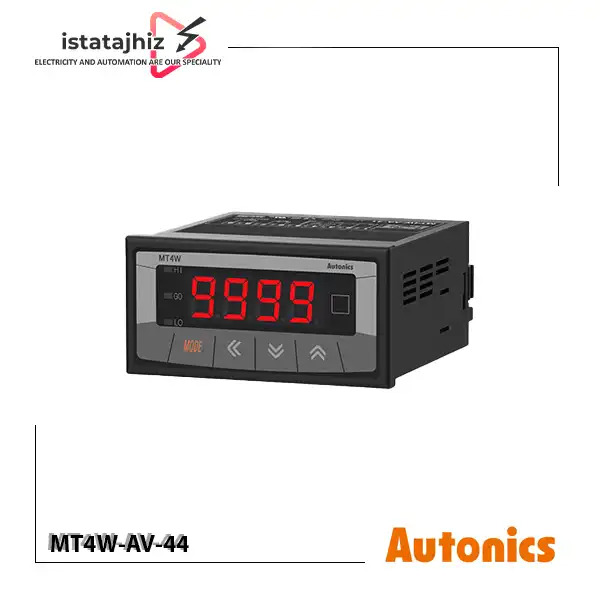

پنل متر سری MT4W-AV-44 Autonics

ولت‌متر MT4W-AV-44 فراتر از یک نمایشگر تابلویی ساده، یک «ترانسمیتر ولتاژ» دقیق است. این مدل با کد ورودی AV (ولتاژ متناوب) و خروجی 44 متمایز می‌شود که ترکیبی از خروجی‌های دیجیتال (NPN Open Collector) و خروجی آنالوگ استاندارد (4-20mA) را در یک بدنه فشرده ارائه می‌دهد.

تغذیه این پنل متر 100 تا 240 ولت AC بوده و به دلیل داشتن خروجی جریان آنالوگ، بهترین انتخاب برای پروژه‌هایی است که نیاز دارند مقدار ولتاژ شبکه یا تجهیز را به ورودی آنالوگ PLC ارسال کنند.

تحلیل قابلیت‌های سیگنالی و انتقال داده

ویژگی منحصربه‌فرد مدل AV-44، توانایی آن در تبدیل پارامتر فیزیکی (ولتاژ) به سیگنال‌های کنترلی است:

1. خروجی آنالوگ (Transmission Output): دستگاه مقدار ولتاژ اندازه‌گیری شده را به سیگنال جریانی 4 تا 20 میلی‌آمپر تبدیل می‌کند. این قابلیت به شما اجازه می‌دهد ولتاژ لحظه‌ای را در فواصل طولانی (تا اتاق مانیتورینگ) ارسال کرده و در PLC یا HMI مشاهده و ثبت کنید.
2. خروجی NPN (Open Collector): برخلاف مدل‌های رله‌ای، این مدل دارای خروجی ترانزیستوری پرسرعت است که برای اتصال به ورودی‌های دیجیتال PLC یا فعال‌سازی بارهای کوچک DC بدون استهلاک مکانیکی، ایده‌آل است.
3. مانیتورینگ فرکانس: در کنار ولتاژ، دستگاه قادر به پایش فرکانس سیگنال AC ورودی است که یک پارامتر حیاتی برای سلامت شبکه برق به شمار می‌رود.

بازه‌های اندازه‌گیری و دقت ورودی

این ولت‌متر برند Autonics می‌تواند طیف گسترده‌ای از ولتاژهای متناوب را با انتخاب ترمینال مناسب پوشش دهد:

• ولتاژهای پایین (سیگنالی): رنج‌های 0 تا 2V، 0 تا 10V و 0 تا 20V.
• ولتاژهای متوسط و صنعتی: رنج‌های 0 تا 110V، 0 تا 250V و حداکثر تا 500 ولت AC.
• محاسبه True RMS: به لطف پردازش دیجیتال، حتی در حضور بارهای غیرخطی و شکل‌موج‌های اعوجاج یافته، مقدار مؤثر (RMS) ولتاژ با کمترین خطا محاسبه و نمایش داده می‌شود.

پارامترهای فنی کلیدی (متنی)

• کد شناسایی: MT4W-AV-44 (ولتاژ AC / خروجی آنالوگ و ترانزیستوری).
• دقت نمایش: 4 رقم LED قرمز (از -1999 تا 9999) با قابلیت تنظیم محل اعشار.
• خروجی کنترلی: 3 عدد خروجی NPN Open Collector (12-24VDC / 30mA).
• خروجی انتقال: جریان DC 4-20mA با رزولوشن بالا (1/12000).
• سرعت پاسخ‌دهی: نرخ نمونه‌برداری بالا که پایش لحظه‌ای نوسانات ولتاژ را ممکن می‌سازد.
• ابعاد برش پنل: 92 در 45 میلی‌متر (استاندارد DIN).

چرا مهندسان اتوماسیون مدل AV-44 را انتخاب می‌کنند؟

این مدل به دلیل حذف رله‌های مکانیکی و جایگزینی آن‌ها با خروجی‌های نیمه‌هادی (NPN) و آنالوگ، در تابلوهای کنترل مدرن جایگاه ویژه‌ای دارد:

• هماهنگی کامل با PLC: سیگنال 4-20mA این دستگاه، نیاز به مبدل‌های ولتاژ به جریان گران‌قیمت را حذف می‌کند.
• عدم استهلاک: خروجی‌های NPN به دلیل نداشتن کنتاکت مکانیکی، عمر نامحدود دارند و در برابر لرزش‌های صنعتی مقاوم هستند.
• مقیاس‌پذیری (Scaling): شما می‌توانید تعیین کنید که خروجی 4-20mA متناظر با چه بازه‌ای از ولتاژ باشد (مثلاً 0 تا 500 ولت یا 150 تا 250 ولت) تا بیشترین رزولوشن را در سیستم مانیتورینگ داشته باشید.

کاربردهای تخصصی و صنعتی مدل MT4W-AV-44

مدل MT4W-AV-44 به عنوان یک “پل ارتباطی” در سیستم‌های برق صنعتی شناخته می‌شود؛ جایی که نیاز است مقدار ولتاژ نه تنها دیده شود، بلکه به عنوان یک پارامتر کنترلی در قلب سیستم اتوماسیون (PLC یا سیستم‌های مانیتورینگ) پردازش گردد.

۱. یکپارچه‌سازی با سیستم‌های کنترل (PLC و HMI)

اصلی‌ترین کاربرد این مدل، تغذیه ورودی‌های آنالوگ کارت‌های PLC است. در بسیاری از خطوط تولید، نیاز است مقدار ولتاژ لحظه‌ای شبکه (مثلاً 220V یا 380V) توسط PLC مانیتور شود تا اگر ولتاژ از حد مجاز خارج شد، سیستم به صورت هوشمند و بدون دخالت اپراتور، پروسه را متوقف یا به مدار رزرو منتقل کند. خروجی 4-20mA این دستگاه، سیگنالی استاندارد و بسیار مقاوم در برابر نویز است که دقیقاً برای این منظور طراحی شده است.

۲. سیستم‌های حفاظتی و اینترلاک‌های منطقی (Logic Interlocks)

به دلیل داشتن ۳ خروجی NPN Open Collector، این دستگاه می‌تواند در مدارات کنترلی به عنوان یک “کلید هوشمند” عمل کند. برخلاف رله‌های مکانیکی که سرعت پاسخ‌دهی محدودی دارند، خروجی‌های NPN این مدل بسیار سریع هستند. شما می‌توانید سناریوهای منطقی تعریف کنید؛ مثلاً:

• اگر ولتاژ زیر 190V آمد (Low)، یک سیگنال دیجیتال به PLC بفرستد تا استارت موتورهای حساس ممنوع شود.
• اگر ولتاژ بالای 240V رفت (High)، سیستم به‌طور خودکار فن‌های خنک‌کننده ترانسفورماتور را فعال کند.

این “منطق” بدون نیاز به برنامه‌نویسی پیچیده، مستقیماً توسط خودِ پنل‌متر قابل اجراست.

۳. پایش بارهای غیرخطی و درایوهای فرکانس متغیر (VFD)

در کارخانه‌هایی که از اینورتر (VFD) یا منابع تغذیه سوئیچینگ استفاده می‌کنند، شکل موج ولتاژ به دلیل هارمونیک‌های تولید شده، کاملاً سینوسی نیست. پنل متر معمولی در این شرایط عدد غلط نشان می‌دهند. کاربرد MT4W-AV-44 با قابلیت True RMS در اینجا مشخص می‌شود؛ این دستگاه دقیقاً مقدار انرژی مؤثر ولتاژ را در حضور این نویزها محاسبه می‌کند. مهندسان نگهداری و تعمیرات (نت) از این مدل برای اطمینان از سلامت خروجی اینورترها و جلوگیری از آسیب دیدن موتورها در اثر ولتاژهای غیرنرمال استفاده می‌کنند.

۴. انتقال سیگنال به مسافت‌های طولانی (اتاق کنترل)

در محیط‌های کارگاهی که فاصله تابلو برق تا اتاق کنترل (SCADA Room) زیاد است، انتقال ولتاژ مستقیم (مثلاً 220V) به اتاق کنترل خطرناک و دارای افت ولتاژ است. با استفاده از این دستگاه در تابلو، مقدار ولتاژ به سیگنال 4-20mA تبدیل شده و این سیگنال می‌تواند صدها متر بدون افت کیفیت یا نویزپذیری جدی، به سیستم‌های مانیتورینگ مرکزی ارسال شود تا اپراتورها در اتاق کنترل از وضعیت ولتاژ خطوط تولید باخبر باشند.

۵. تجهیزات دیزل ژنراتور و نیروگاه‌های کوچک

در تابلوهای دیزل ژنراتور، پایداری ولتاژ خروجی (Voltage Regulation) حیاتی است. این مدل به دلیل قابلیت نمایش همزمان فرکانس و ولتاژ، به اپراتور کمک می‌کند که در زمان سنکرون کردن ژنراتور با شبکه، از پایداری دقیق ولتاژ اطمینان حاصل کند. خروجی آنالوگ دستگاه نیز می‌تواند به سیستم تحریک ژنراتور (AVR) فیدبک دهد تا در صورت افت ولتاژ زیر بار، عملکرد ژنراتور اصلاح شود.

۶. مانیتورینگ آنلاین کیفیت توان (Power Quality Monitoring)

کارخانه‌هایی که دارای بارهای حساس (مانند سیستم‌های تست الکترونیک یا تجهیزات آزمایشگاهی) هستند، باید ولتاژ را به صورت آنلاین و ۲۴ ساعته پایش کنند. مدل AV-44 با قابلیت تنظیم Display Cycle (نرخ به‌روزرسانی نمایشگر)، می‌تواند به گونه‌ای تنظیم شود که سریع‌ترین نوسانات ولتاژ را تشخیص داده و از طریق خروجی NPN به سیستم‌های ضبط رویداد (Data Logger) گزارش دهد.

نکات کلیدی پیش از نصب و سفارش

1. بررسی پلاریته خروجی NPN: در هنگام سیم‌کشی خروجی‌های ترانزیستوری، حتماً به پلاریته و ولتاژ تغذیه خارجی (Max 24VDC) توجه کنید.
2. ایزولاسیون سیگنال آنالوگ: خروجی 4-20mA این دستگاه به صورت ایزوله طراحی شده تا نویزهای احتمالی از سمت PLC به ورودی اندازه‌گیری ولتاژ منتقل نشود.
3. محدوده ولتاژ ورودی: برای اندازه‌گیری ولتاژهای بالاتر از 500 ولت، حتماً باید از ترانسفورماتور ولتاژ (PT) استفاده کرده و نسبت تبدیل آن را در تنظیمات Scaling دستگاه اعمال کنید.

خرید و استعلام قیمت از ایستا تجهیز

ولت‌متر Autonics MT4W-AV-44 انتخابی تخصصی برای پروژه‌های دقیق مانیتورینگ ولتاژ است. مجموعه ایستا تجهیز با سال‌ها تجربه در تأمین تجهیزات آتونیکس، آماده ارائه خدمات فنی و فروش این محصول می‌باشد.
