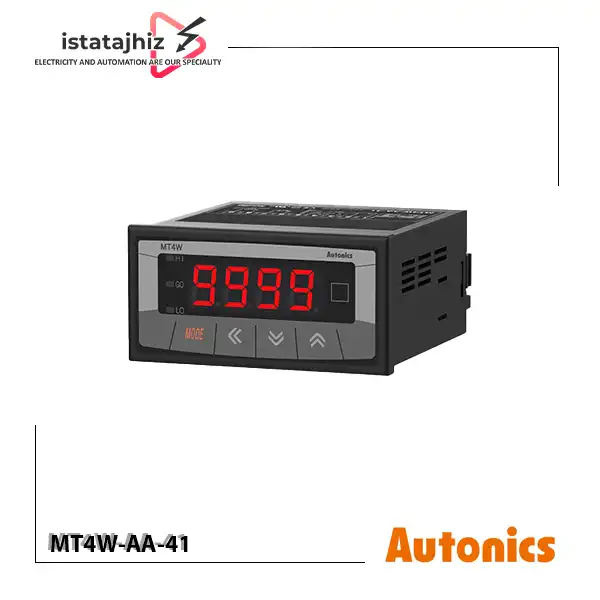

پنل میتر سری MT4W-AA-41 Autonics

مدل MT4W-AA-41 آتونیکس، یک پنل‌متر تخصصی برای مانیتورینگ جریان متناوب (AC) است که با هدف ارتقای دقت در اندازه‌گیری و افزودن قابلیت‌های کنترلی به تابلوهای برق صنعتی طراحی شده است. این دستگاه با داشتن ورودی AC و خروجی رله، فراتر از یک نمایشگر ساده عمل کرده و به عنوان یک ابزار حفاظتی نیز در مدار نقش‌آفرینی می‌کند.

پارامترهای فنی دستگاه

• نوع ورودی: این مدل منحصراً برای جریان‌های AC طراحی شده و قابلیت کالیبراسیون برای CTهای مختلف را دارد.
• بازه تغذیه: تغذیه دستگاه مولتی‌ولتاژ (100 تا 240 ولت AC) است که باعث می‌شود در انواع شبکه‌های برق صنعتی بدون نیاز به ترانس تغذیه مجزا قابل استفاده باشد.
• خروجی: مدل “41” به خروجی رله مجهز است. این یعنی شما می‌توانید آستانه حد بالا (HI) و حد پایین (LO) را برای جریان تعریف کنید تا در صورت نوسان غیرمجاز، فرمان کنترلی صادر شود.
• متد اندازه‌گیری: با پشتیبانی از True RMS، دقت محاسبات در بارهای غیرخطی (مانند درایوهای فرکانس متغیر یا منابع تغذیه سوئیچینگ) تضمین شده است.
• نحوه نمایش: دارای نمایشگر 4 رقمی LED با رزولوشن بالا که مقادیر -1999 تا 9999 را پوشش می‌دهد.

چرا این مدل برای پروژه‌های صنعتی مناسب است؟

این آمپرمتر تنها برای خواندن عدد روی نمایشگر نیست؛ بلکه هسته کنترلی تابلو را تقویت می‌کند. با استفاده از تابع Scaling، می‌توانید دستگاه را با نسبت ترانس جریان (CT Ratio) تطبیق دهید. به عنوان مثال، اگر از CT با نسبت 1000/5 استفاده می‌کنید، پنل متر می‌تواند به‌طور مستقیم جریان واقعی (1000 آمپر) را نشان دهد.

علاوه بر این، امکان تنظیم Hysteresis در خروجی رله‌ها باعث می‌شود که در هنگام نوسان جریان در نزدیکی نقطه تنظیم، از “چتر زدن” (پرش مداوم) رله‌ها جلوگیری شود که این موضوع عمر کنتاکت‌های رله و تجهیزات متصل به آن را به شدت افزایش می‌دهد.

کاربردهای عملیاتی و میدانی دستگاه

این پنل‌متر فراتر از یک نمایشگر ساده، به عنوان یکی از اجزای اصلی در سیستم‌های کنترل و توزیع برق شناخته می‌شود:

• پایش بار در تابلوهای توزیع: اندازه‌گیری دقیق جریان مصرفی کل یا شاخه‌های فرعی در تابلوهای برق فشار ضعیف.
• سیستم‌های دیزل ژنراتور: مانیتورینگ جریان خروجی و فرکانس شبکه جهت بررسی صحت عملکرد ژنراتور در بارهای ضربه‌ای.
• خطوط تولید و ماشین‌آلات: پایش جریان موتورهای الکتریکی و سیستم‌های انتقال قدرت برای تشخیص زودهنگام گیرپاژ یا فشار مکانیکی.
• مدیریت بارهای القایی و خازنی: استفاده در بانک‌های خازنی یا تابلوهای اینورتر (VFD) جهت نظارت بر آمپراژ و هارمونیک‌های جریان.
• اتوماسیون صنعتی: ارسال فرمان هشدار (آلارم) به سیستم‌های مرکزی در زمان عبور جریان از محدوده مجاز (Overload).

چرا خرید این مدل برای پروژه‌ها انتخاب هوشمندانه‌ای است؟

این دستگاه به عنوان یک “تجهیز دو منظوره” شناخته می‌شود که با یک هزینه، دو نیاز اصلی را پوشش می‌دهد:

• کاهش هزینه‌های جانبی: با وجود خروجی رله داخلی، دیگر نیازی به خرید تجهیزات حفاظتی (مانند رله‌های اضافه جریان ساده) برای کنترل‌های اولیه ندارید؛ دستگاه خودش هم نمایش می‌دهد و هم فرمان کنترل می‌دهد.
• دقت تضمین شده آتونیکس: برخلاف آمپرمترهای چینی متفرقه که در حضور نویز موتورها عدد پرش دارند، سری MT4W با فیلترینگ داخلی و True RMS، عددی کاملاً پایدار ارائه می‌دهد که باعث جلب اعتماد کارفرما می‌شود.
• تطبیق‌پذیری با CT: قابلیت Scaling باعث می‌شود شما با یک مدل پنل‌متر، بتوانید هر رنج جریانی (از ۵ تا ۵۰۰۰ آمپر) را بسته به ترانس جریان (CT) استفاده شده، به دقت مانیتور کنید.
• عمر مفید بالا: کیفیت ساخت قطعات داخلی آتونیکس در شرایط کارکرد مداوم (دائم کار)، این دستگاه را به یک کالای “نصب کن و فراموش کن” تبدیل کرده است که نیاز به سرویس‌های دوره‌ای را به حداقل می‌رساند.

پیش از نهایی کردن خرید، این موارد را بررسی کنید

برای اینکه در حین نصب یا تحویل پروژه با چالش فنی مواجه نشوید، حتماً این چک‌لیست را پیش از سفارش چک کنید:

• تطابق رنج CT با ورودی: اطمینان حاصل کنید که نسبت تبدیل ترانس جریان (CT Ratio) شما با قابلیت تنظیمات دستگاه همخوانی دارد. (این دستگاه برای ورودی‌های ۵ آمپر استاندارد ایده‌آل است).
• ماهیت مصرف‌کننده: این دستگاه برای جریان AC است. اگر کاربرد شما اندازه‌گیری جریان DC (مانند خروجی درایوهای DC یا شارژر باتری) است، این مدل به هیچ عنوان مناسب نیست و باید سری DC را تهیه کنید.
• نیاز به سوئیچینگ توان: خروجی رله داخلی دستگاه ۳ آمپر است. اگر قصد دارید تجهیزات قدرت (مثل کنتاکتورهای بزرگ یا بارهای موتوری مستقیم) را با آن قطع و وصل کنید، حتماً از یک کنتاکتور واسط استفاده کنید تا رله دستگاه آسیب نبیند.
• محیط نصب: اگر تابلو در محیطی با گرد و غبار زیاد یا رطوبت نصب می‌شود، استفاده از واشر آب‌بندی در هنگام نصب پنلی الزامی است تا درجه حفاظت (IP65) در بخش جلویی حفظ شود.
• تداخل سیگنال: در هنگام سیم‌کشی، کابل‌های جریان (CT) را حتماً از کابل‌های قدرت و فشار قوی جدا کنید تا نویز القایی باعث نمایش اعداد غیرواقعی نشود.
