شستی استپ استارت

شستی استپ و استارت صنعتی یا Push Button یکی از تجهیزات اصلی مدار فرمان در تابلو برق، ماشین‌ آلات صنعتی و سیستم‌ های کنترل است که برای ارسال فرمان‌ هایی مانند راه‌ اندازی، توقف، تغییر وضعیت و ریست تجهیزات استفاده می‌شود. برخلاف ظاهر ساده این تجهیزات، انتخاب شستی مناسب باید بر اساس نوع کنتاکت، قطر نصب، تعداد کنتاکت، نوع عملکرد، ولتاژ و جریان نامی، درجه حفاظت IP و شرایط محیط نصب انجام شود.

در این دسته‌ بندی می‌توانید انواع شستی استارت، شستی استپ، شستی استپ استارت دوبل، شاستی چراغ‌ دار، شاستی جهت‌ دار و شستی اضطراری را در مدل‌ ها و برندهای مختلف بررسی کنید. برای انتخاب دقیق، مشخصات فنی هر محصول را با مدار فرمان، فضای نصب و شرایط کاری تجهیز خود تطبیق دهید تا شستی انتخاب‌ شده از نظر الکتریکی و مکانیکی با سیستم شما سازگار باشد.

خرید شستی استارت استپ

برای خرید شستی استپ و استارت ابتدا باید عملکرد مورد نیاز در مدار فرمان مشخص شود. اگر هدف ارسال فرمان راه‌ اندازی است، معمولاً از شستی استارت استفاده می‌شود؛ برای فرمان توقف، شستی استپ کاربرد دارد و زمانی که هر دو فرمان باید در یک محل در دسترس باشند، شستی استپ استارت دوبل انتخاب مناسبی است.

در مدارهای متداول کنترل کنتاکتور، شستی استارت معمولاً با کنتاکت NO و شستی استپ با کنتاکت NC استفاده می‌شود؛ با این حال، نوع کنتاکت باید بر اساس نقشه واقعی مدار و مشخصات محصول انتخاب شود و نباید صرفاً از روی عنوان «استارت» یا «استپ» تصمیم‌ گیری کرد. پیش از خرید، قطر نصب، تعداد و نوع کنتاکت، ولتاژ و جریان نامی، نوع عملکرد شستی، درجه حفاظت IP و شرایط محیطی را بررسی کنید.

نکات فنی قبل از خرید شاستی استپ و استارت

برای جلوگیری از انتخاب اشتباه، قبل از خرید شاسی بهتر است مشخصات زیر را با تابلو برق یا مدار فرمان خود تطبیق دهید:

• قطر سوراخ نصب: به‌ خصوص در شستی‌ های 22 میلی‌ متری، قطر محل نصب باید با ابعاد محصول مطابقت داشته باشد.
• نوع کنتاکت: مشخص کنید به NO، NC یا ترکیبی از آنها نیاز دارید.
• تعداد کنتاکت: تعداد کنتاکت‌ ها باید با منطق مدار فرمان و تعداد فرمان‌ های موردنیاز هماهنگ باشد.
• ولتاژ و جریان نامی: مشخصات الکتریکی کنتاکت باید با مدار مورد استفاده سازگار باشد.
• ولتاژ چراغ: در شاسی‌ های چراغ‌ دار، ولتاژ نامی چراغ را جداگانه بررسی کنید.
• نوع عملکرد: مشخص کنید شستی لحظه‌ای، قفل‌شونده یا دارای مکانیزم خاص موردنیاز است.
• درجه حفاظت IP: برای محیط‌ های دارای گردوغبار، رطوبت یا شرایط سخت، درجه حفاظت مناسب اهمیت دارد.
• ابعاد پشت پنل: فضای موردنیاز برای نصب کنتاکت و سایر اجزای پشت شستی را بررسی کنید.
• شرایط محیطی: دما، رطوبت، گردوغبار و میزان استفاده از شاستی می‌تواند در انتخاب مدل مناسب تأثیرگذار باشد.

در تجهیزات مدار فرمان، انتخاب محصول بر اساس مشخصات فنی واقعی و دیتاشیت سازنده مطمئن‌ تر از انتخاب صرفاً بر اساس ظاهر، رنگ یا قیمت است.

انواع شستی فرمان صنعتی

شاستی‌ های فرمان صنعتی بر اساس نوع عملکرد، نحوه ارسال فرمان و شرایط استفاده، در مدل‌ های مختلفی تولید می‌ شوند. از شاستی استارت و شستی استپ برای کنترل روشن و خاموش شدن تجهیزات گرفته تا مدل‌ های دوبل، چراغ‌ دار، جهت‌ دار و اضطراری که برای کاربردهای تخصصی‌ تر در تابلو برق و ماشین‌ آلات صنعتی مورد استفاده قرار می‌گیرند. انتخاب صحیح شاستی صنعتی به عواملی مانند نوع مدار فرمان، کنتاکت NO یا NC، قطر نصب، تعداد کنتاکت‌ ها و شرایط محیطی بستگی دارد. در ادامه، انواع شستی فرمان صنعتی و کاربرد هرکدام را بررسی می‌کنیم.

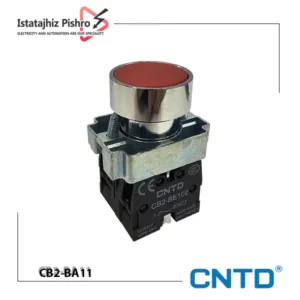

شستی استارت

شاسی استارت برای ارسال فرمان راه‌ اندازی در مدارهای فرمان استفاده می‌ شود. این شستی معمولاً با کنتاکت NO در مدار قرار می‌ گیرد و با فشردن آن، مسیر فرمان برقرار می‌ شود. شستی‌ های استارت در مدل‌ های ساده، چراغ‌ دار، فلزی و پلاستیکی و با رنگ‌ های مختلف عرضه می‌ شوند. برای انتخاب مدل مناسب باید نوع مدار فرمان و مشخصات الکتریکی محصول بررسی شود.

شستی استپ

شاسی استپ برای ارسال فرمان توقف استفاده می‌شود و در مدارهای فرمان معمولاً از کنتاکت NC آن استفاده می‌شود. با فشردن شستی، کنتاکت تغییر وضعیت داده و فرمان توقف صادر می‌شود. برای مدارهای صنعتی، علاوه بر نوع کنتاکت باید به استحکام مکانیکی، درجه حفاظت و شرایط محیط نصب نیز توجه کرد.

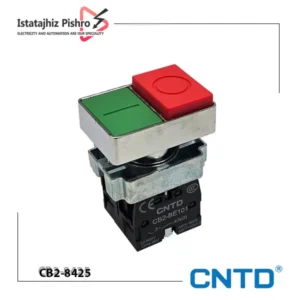

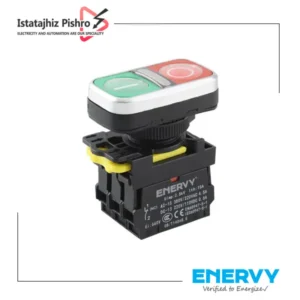

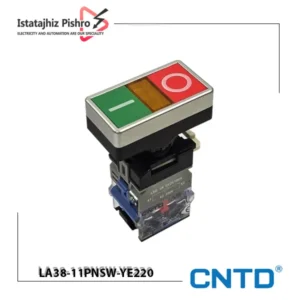

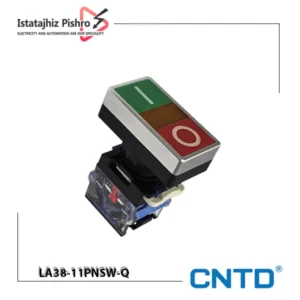

شستی دوبل

شستی استارت استپ دوبل دو فرمان را در یک مجموعه در اختیار کاربر قرار می‌ دهد؛ معمولاً یک شستی برای استارت و دیگری برای استپ در نظر گرفته می‌شود. این مدل برای تابلو برق، جعبه‌ های فرمان و ماشین‌ آلاتی که نیاز به کنترل روشن و خاموش از یک نقطه دارند، گزینه‌ ای کاربردی است و باعث می‌شود فضای کمتری روی پنل اشغال شود.

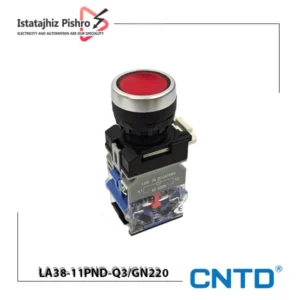

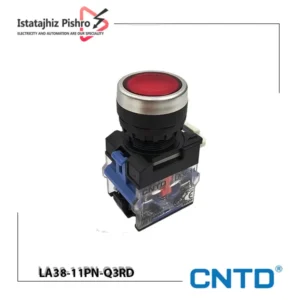

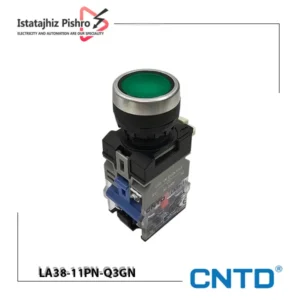

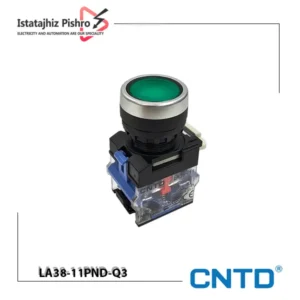

شستی چراغ‌ دار

در شستی چراغ‌ دار علاوه بر ارسال فرمان، امکان نمایش وضعیت از طریق چراغ نیز وجود دارد. این مدل زمانی کاربرد دارد که اپراتور باید علاوه بر کنترل تجهیز، وضعیت فرمان یا عملکرد سیستم را نیز مشاهده کند. هنگام خرید شستی چراغ‌دار، ولتاژ نامی چراغ را به‌صورت جداگانه بررسی کنید و آن را با ولتاژ منبع تغذیه چراغ مطابقت دهید؛ زیرا ولتاژ چراغ و مشخصات کنتاکت شستی ممکن است متفاوت باشند.

شستی جهت‌ دار

شاسی فرمان جهت‌ دار برای ارسال فرمان‌ هایی مانند حرکت به جلو و عقب، چپ و راست یا عملکردهای مشابه در سیستم‌ های کنترلی استفاده می‌شوند. در این محصولات تعداد کنتاکت‌ ها و نوع عملکرد باید متناسب با مدار فرمان انتخاب شود.

شستی اضطراری یا امرجنسی

شستی اضطراری برای توقف سریع تجهیزات در شرایط خطرناک یا غیرعادی استفاده می‌شود. این محصولات معمولاً به شکل قارچی طراحی می‌شوند تا در شرایط اضطراری به‌ سرعت قابل دسترسی و فعال‌ سازی باشند. برای انتخاب شستی امرجنسی، علاوه بر مشخصات الکتریکی، باید به نوع مکانیزم قفل، روش آزادسازی، تعداد کنتاکت‌ ها و الزامات ایمنی دستگاه توجه کرد.

شستی لحظه‌ ای و قفل‌ شونده چه تفاوتی دارند؟

شاستی‌ ها از نظر نوع عملکرد به مدل‌های لحظه‌ ای و قفل‌ شونده تقسیم می‌شوند. در شستی لحظه‌ ای، با فشردن شستی کنتاکت تغییر وضعیت می‌دهد و پس از رها کردن، به حالت اولیه بازمی‌ گردد. این نوع شستی در بسیاری از مدارهای فرمان برای ارسال پالس یا فرمان‌ هایی مانند استارت و استپ استفاده می‌شود.

در شستی قفل‌ شونده، پس از فشردن شستی، وضعیت آن تا زمان آزادسازی یا فشردن مجدد در همان حالت باقی می‌ماند. این مدل زمانی کاربرد دارد که لازم باشد وضعیت شستی پس از برداشتن دست اپراتور نیز حفظ شود. هنگام انتخاب بین شستی لحظه‌ ای و قفل‌ شونده، باید نوع مدار فرمان و نحوه عملکرد تجهیز را در نظر گرفت؛ زیرا انتخاب اشتباه نوع عملکرد می‌تواند باعث شود فرمان موردنظر به شکل صحیح در مدار اجرا نشود.

تفاوت شاسی استارت و استپ چیست؟

تفاوت شاستی استارت و استپ فقط در نام یا رنگ آنها نیست؛ این دو شستی برای دو فرمان متفاوت در مدار کنترل استفاده می‌ شوند.

• شستی استارت: برای ارسال فرمان راه‌ اندازی استفاده می‌شود و در مدارهای متداول معمولاً کنتاکت NO دارد.
• شستی استپ: برای ارسال فرمان توقف به کار می‌رود و معمولاً از کنتاکت NC آن استفاده می‌شود.
• شستی استپ استارت دوبل: هر دو فرمان استارت و استپ را در یک مجموعه در اختیار اپراتور قرار می‌دهد.

در مدارهای کنترل موتور، شستی استپ معمولاً در مسیر فرمان کنتاکتور قرار می‌گیرد و شستی استارت برای ایجاد فرمان وصل استفاده می‌شود. با این حال، طراحی مدار، نوع کنتاکتور و منطق کنترلی تجهیز می‌تواند نحوه استفاده از کنتاکت‌ ها را تغییر دهد؛ بنابراین نقشه مدار و مشخصات فنی محصول باید ملاک نهایی انتخاب باشد.

کنتاکت NO و NC در شستی چیست؟

یکی از مهم‌ترین مشخصات هنگام خرید شستی تابلو برق، نوع کنتاکت آن است. کنتاکت‌های NO و NC تعیین می‌کنند شستی در حالت عادی و هنگام فشرده شدن چه وضعیتی داشته باشد.

NO (Normally Open): کنتاکت در حالت عادی باز است و با فشردن شستی بسته می‌شود. این نوع کنتاکت در بسیاری از مدارهای فرمان استارت برای ایجاد فرمان وصل استفاده می‌شود.

NC (Normally Closed): کنتاکت در حالت عادی بسته است و با فشردن شستی باز می‌شود. این کنتاکت در مدارهای متداول برای فرمان استپ و قطع مسیر فرمان کاربرد دارد.

هنگام خرید، فقط به عنوان محصول اکتفا نکنید؛ تعداد کنتاکت‌ها، نوع NO یا NC و مشخصات الکتریکی کنتاکت را با نقشه مدار و نیاز تجهیز مطابقت دهید. برخی مدل‌ها نیز امکان نصب یا تغییر بلوک کنتاکت را دارند.

شاستی 22 میلی‌ متری

شستی 22 میلی‌ متر به شستی‌ هایی گفته می‌شود که برای نصب روی پنل یا درب تابلو، به سوراخ نصب با قطر حدود 22 میلی‌ متر نیاز دارند. این ابعاد یکی از اندازه‌ های رایج در شستی‌ های فرمان صنعتی است و در تابلوهای برق، جعبه‌ های فرمان و ماشین‌ آلات صنعتی کاربرد زیادی دارد.

هنگام انتخاب شستی 22 میلی‌متر، فقط قطر محل نصب را بررسی نکنید؛ ضخامت پنل، فضای پشت تابلو، ابعاد بلوک کنتاکت و متعلقات نصب نیز باید با محصول موردنظر سازگار باشد. همچنین در مدل‌های چراغ‌دار، ولتاژ چراغ و در مدل‌های دارای چند کنتاکت، فضای موردنیاز برای نصب کنتاکت‌ها را بررسی کنید.

قیمت شستی استپ و استارت

قیمت شستی استپ و استارت به عواملی مانند برند، مدل، جنس بدنه، نوع کنتاکت، چراغ‌دار یا ساده بودن، تعداد کنتاکت‌ ها، درجه حفاظت و نوع مکانیزم عملکرد بستگی دارد. به همین دلیل ممکن است دو شستی با ظاهر مشابه، قیمت و مشخصات فنی متفاوتی داشته باشند.

هنگام مقایسه قیمت، صرفاً ارزان‌ ترین گزینه را انتخاب نکنید؛ مشخصات الکتریکی و مکانیکی محصول، کیفیت ساخت، شرایط محیطی محل نصب و سازگاری با مدار فرمان نیز باید در نظر گرفته شود. در ایستاتجهیز می‌توانید مدل‌ های مختلف را بر اساس برند و مشخصات فنی بررسی کرده و محصول متناسب با نیاز پروژه را انتخاب کنید.

چرا شستی استپ و استارت را از ایستاتجهیز بخریم؟

در خرید تجهیزات مدار فرمان، مشخص بودن برند، مدل و مشخصات فنی محصول اهمیت زیادی دارد؛ زیرا انتخاب نادرست شستی می‌ تواند باعث ناسازگاری با مدار فرمان یا محل نصب شود. در ایستاتجهیز تلاش شده اطلاعات محصول شامل مشخصات فنی، برند و مدل دقیق در اختیار خریدار قرار گیرد تا امکان بررسی و مقایسه مدل‌ های مختلف پیش از خرید وجود داشته باشد. در مواردی که دیتاشیت سازنده در دسترس باشد، بررسی اطلاعات فنی اعلام‌ شده توسط تولید کننده نیز برای انتخاب دقیق‌ تر توصیه می‌شود.

اگر بین چند مدل شستی از نظر نوع کنتاکت، قطر نصب، ولتاژ، درجه حفاظت یا نوع عملکرد تردید دارید، مقایسه مشخصات فنی مدل‌ها و تطبیق آنها با مدار فرمان، بهترین روش برای انتخاب محصول مناسب است.
