رایج‌ ترین مشکلات کلید چنج اور و روش‌ های عیب‌ یابی

کلید چنج‌ اور یکی از تجهیزات مهم در سیستم‌ های برق اضطراری است که برای انتقال تغذیه بار بین دو منبع، مانند برق شهر و دیزل ژنراتور، استفاده می‌شود. اگر این کلید درست عمل نکند، ممکن است با وجود سالم بودن ژنراتور، برق به مصرف‌ کننده‌ ها نرسد یا بخشی از تجهیزات از مدار خارج شوند.

مشکلات کلید برق شهر و دیزل ژنراتور همیشه به خرابی خود کلید مربوط نیست. گاهی ایراد از اتصالات، کلید حفاظتی، ولتاژ منبع، سیم‌ کشی یا مدار فرمان است. به همین دلیل، پیش از تعمیر یا تعویض، باید علت اصلی مشکل مشخص شود.

در این مقاله، رایج‌ ترین دلایل خرابی چنج‌ اور، روش تشخیص هر مشکل و نکات مهم برای جلوگیری از تکرار آن را بررسی می‌کنیم.

علائم رایج خرابی کلید چنج‌ اور چیست؟

پیش از بررسی علت‌ ها، بهتر است علائم را بشناسیم. هر علامت می‌تواند چند علت متفاوت داشته باشد و به‌ تنهایی برای تشخیص قطعی کافی نیست.

نکته مهم: در کلید دستی، انتقال منبع به‌ صورت دستی انجام می‌ شود؛ بنابراین، انتقال ندادن خودکار برق در این مدل به‌ تنهایی نشانه خرابی نیست. در کلیدهای اتوماتیک نیز باید ابتدا وضعیت منبع‌ ها و تنظیمات کنترل بررسی شوند.

دلایل خرابی کلید چنج‌ اور چیست؟

خرابی کلید چنج‌ اور می‌تواند به دلایل مختلفی مثل اتصالات نامناسب، اضافه‌ بار، فرسودگی کنتاکت‌ ها یا اختلال در مکانیزم انتقال برق اتفاق بیفتد. البته هر مشکلی لزوماً به خرابی خود کلید مربوط نیست و گاهی ایراد از منبع تغذیه، تجهیزات حفاظتی یا مدار فرمان است. در ادامه، رایج‌ ترین دلایل خرابی کلید چنج‌ اور و روش تشخیص هرکدام را بررسی می‌ کنیم.

۱. داغ شدن کلید چنج‌ اور و اتصالات

داغ شدن بدنه، ترمینال‌ ها یا محل اتصال کابل‌ ها یکی از نشانه‌ هایی است که باید جدی گرفته شود. گرمای غیرعادی ممکن است به عایق کابل‌ها، بدنه و کنتاکت‌های کلید آسیب بزند.

مهم‌ترین علت‌های احتمالی عبارت‌اند از:

• شل بودن اتصالات کابل در ترمینال‌ ها

• انتخاب سطح مقطع نامناسب کابل برای جریان و شرایط نصب.

• عبور جریان بیشتر از ظرفیت مجاز کلید.

• فرسودگی یا آسیب دیدن کنتاکت‌های داخلی.

• اکسید شدن یا آلودگی سطوح اتصال.

• نصب نامناسب کابلشو یا اتصال غیراستاندارد کابل.

برای مثال، اگر یک کلید برق شهر ژنراتور در حالت تغذیه از برق شهر گرم می‌شود، اما پس از انتقال به ژنراتور این مشکل کمتر است، باید شرایط بار، اتصالات مسیر مربوط به هر منبع و وضعیت کنتاکت‌ها بررسی شود. این مشاهده به‌تنهایی خرابی یک کنتاکت مشخص را ثابت نمی‌کند.

روش عیب‌ یابی: در صورت مشاهده بوی سوختگی، تغییر رنگ، ذوب‌ شدگی یا گرمای غیرعادی، استفاده از تجهیز را متوقف کنید و بررسی تخصصی انجام دهید. اندازه‌گیری جریان، کنترل اتصالات و ارزیابی کنتاکت‌ها باید توسط فرد واجد صلاحیت و پس از ایمن‌سازی مدار انجام شود.

۲. کلید چنج‌ اور برق را منتقل نمی‌ کند

یکی از مشکلات مهم در سیستم‌ های دارای ژنراتور این است که منبع دوم آماده کار است، اما با تغییر وضعیت کلید، برق به بار نمی‌ رسد.

علت‌ های احتمالی به نوع کلید بستگی دارند:

• برق منبع دوم به ورودی کلید نمی‌رسد.

• کلید حفاظتی یا بریکر مسیر منبع دوم قطع است.

• ولتاژ منبع دوم خارج از محدوده قابل‌قبول سیستم است.

• مکانیزم کلید در موقعیت موردنظر قرار نمی‌گیرد.

• کنتاکت‌های قدرت آسیب دیده‌اند.

• در مدل اتوماتیک، فرمان انتقال صادر نمی‌شود یا عملکرد کنترلر مختل شده است.

در این شرایط، باید ابتدا مشخص شود که آیا برق مناسب در ورودی منبع دوم وجود دارد و آیا کلید در وضعیت موردنظر قرار گرفته است یا خیر. سپس مسیر انتقال تا خروجی کلید بررسی می‌شود.

برای مثال، اگر دیزل ژنراتور روشن است اما برق به مصرف‌کننده‌ها نمی‌رسد، روشن بودن موتور به معنی آماده بودن کامل خروجی الکتریکی ژنراتور نیست. ولتاژ و فرکانس خروجی، وضعیت بریکر ژنراتور و وضعیت کلید انتقال نیز باید بررسی شوند.

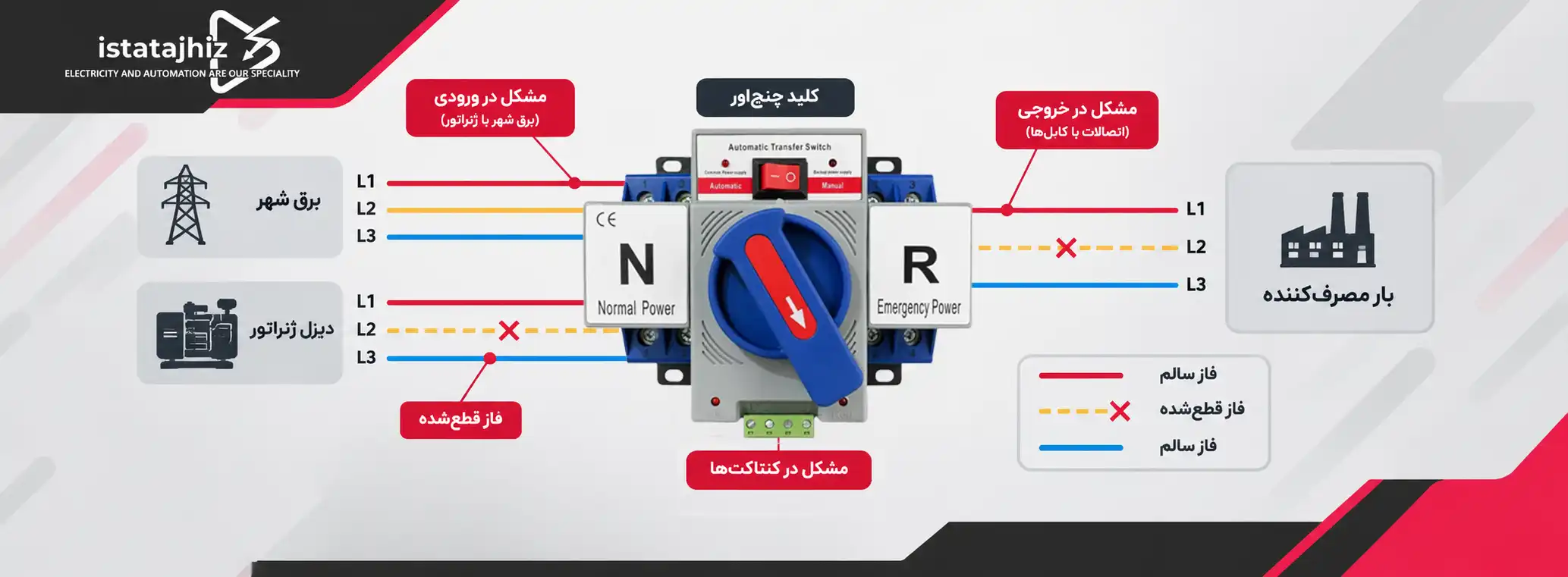

۳. قطع شدن یک فاز در کلید چنج‌ اور

اگر در یک سیستم سه‌فاز، بخشی از تجهیزات کار نمی‌کنند یا یکی از فازها در خروجی برق ندارد، نباید فوراً کلید چنج‌اور را مقصر دانست.

علت‌های احتمالی شامل موارد زیر است:

• قطع بودن یکی از فازها در ورودی برق شهر یا ژنراتور.

• اتصال نامناسب کابل به ترمینال.

• خرابی کنتاکت مربوط به یکی از فازها.

• آسیب دیدن کابل یا اتصال در مسیر خروجی.

• قطع شدن یک قطب از کلید حفاظتی.

• اشکال در سیم‌کشی یا انتخاب نادرست ترمینال‌ها.

روش تشخیص: برق‌ کار باید ولتاژهای فاز به فاز و در صورت نیاز فاز به نول را در نقاط مناسب مدار اندازه‌ گیری کند و نتیجه را با نقشه سیم‌ کشی و مشخصات سیستم مقایسه کند.

اگر یک فاز در ورودی وجود ندارد، بررسی باید از منبع و مسیر بالادست شروع شود. اگر ورودی‌ ها صحیح‌ اند اما خروجی یک فاز مشکل دارد، بررسی کلید، اتصالات و مسیر خروجی اهمیت بیشتری پیدا می‌کند. اندازه‌ گیری در تابلو برق‌ دار، باز کردن ترمینال‌ ها و بررسی کنتاکت‌ های داخلی کار عمومی و خانگی نیست و باید توسط متخصص مجهز به ابزار مناسب انجام شود.

۴. صدای غیرعادی، وزوز یا تق‌ تق کلید

شنیدن صدای غیرمعمول از کلید چنج‌ اور، به‌ویژه اگر همراه با لرزش، بوی سوختگی یا قطع‌ و‌ وصل برق باشد، نیازمند بررسی است.

علت‌ های احتمالی به نوع کلید وابسته‌ اند:

• در مدل دستی، شل بودن قطعات مکانیکی یا آسیب مکانیزم.

• در مدل موتوردار، ایراد موتور عمل‌کننده یا مجموعه انتقال.

• در مدل کنتاکتوری، عملکرد نامناسب کنتاکتور یا مدار فرمان.

• لرزش ناشی از قطعات نصب‌شده یا اتصالات نامناسب.

• مشکل در تغذیه یا فرمان کنترل.

صدای کوتاه و طبیعی یک مکانیزم با وزوز مداوم یا تق‌ تق تکرارشونده یکسان نیست. تشخیص به نوع تجهیز و دستورالعمل سازنده بستگی دارد. اگر صدا جدید، شدید یا همراه با گرما و بوی سوختگی است، تجهیز را از سرویس خارج کنید و تا مشخص شدن علت، انتقال مکرر بین منابع را برای آزمایش تکرار نکنید.

۵. سوختن یا فرسودگی کنتاکت‌ های داخلی

کنتاکت‌ ها وظیفه برقراری و قطع اتصال الکتریکی را دارند. در اثر کارکرد، جریان نامناسب، اتصال معیوب یا شرایط بهره‌برداری نامناسب، ممکن است سطح آن‌ها فرسوده، حفره‌دار یا دچار آسیب حرارتی شود.

نشانه‌ های احتمالی این مشکل عبارت‌ اند از:

• گرم شدن غیرعادی کلید.

• افت ولتاژ در مسیر عبور جریان.

• قطع و وصل نامطمئن بار.

• تغییر رنگ یا آسیب حرارتی در بخش‌های قابل مشاهده.

• عملکرد نامناسب یک مسیر یا قطب.

البته هر قطع و وصلی به معنی سوختن کنتاکت نیست؛ ایراد منبع، اتصالات و تجهیزات حفاظتی هم می‌تواند علائم مشابه ایجاد کند.

در کلیدهای قدرت، میزان آسیب، امکان تعویض قطعه و مجاز بودن تعمیر باید با توجه به طراحی و دستورالعمل سازنده مشخص شود. در برخی مدل‌ها تعویض کنتاکت یا مجموعه داخلی امکان‌پذیر است؛ در برخی دیگر، تعویض کل تجهیز راهکار مناسب‌ تری خواهد بود.

۶. خرابی مدار فرمان در کلید چنج‌اور اتوماتیک

در کلیدهای دستی، تغییر منبع با دخالت اپراتور انجام می‌شود؛ اما در مدل‌های اتوماتیک، تشخیص وضعیت منابع و اجرای انتقال به سیستم کنترل، مدار فرمان و مکانیزم عمل‌کننده وابسته است.

اگر کلید اتوماتیک در زمان قطع برق شهر به ژنراتور منتقل نمی‌شود، موارد زیر باید بررسی شوند:

• آیا کنترلر قطع یا افت برق شهر را تشخیص داده است؟

• آیا ولتاژ و فرکانس ژنراتور در محدوده موردقبول کنترلر قرار دارند؟

• آیا حالت کاری سیستم روی Auto است؟

• آیا فرمان خارجی یا اینترلاک، انتقال را مسدود کرده است؟

• آیا تغذیه مدار فرمان و اتصالات کنترلی برقرار است؟

• آیا مکانیزم انتقال پس از دریافت فرمان عمل می‌کند؟

در برخی مدل‌ ها، زمان تأخیر انتقال یا بازگشت قابل تنظیم است. بنابراین، انجام نشدن انتقال بلافاصله پس از قطع برق لزوماً به معنی خرابی نیست.

راهنمای رسمی کلیدهای چنج اور از برندهای اروپایی نیز برای کلیدهای اتوماتیک، حالت کاری، در دسترس بودن منبع، فرمان‌ های خارجی و زمان‌ بندی انتقال را از موارد لازم برای عیب‌ یابی میدانند. جزئیات و مقادیر تنظیمی باید از راهنمای همان مدل استخراج شوند.

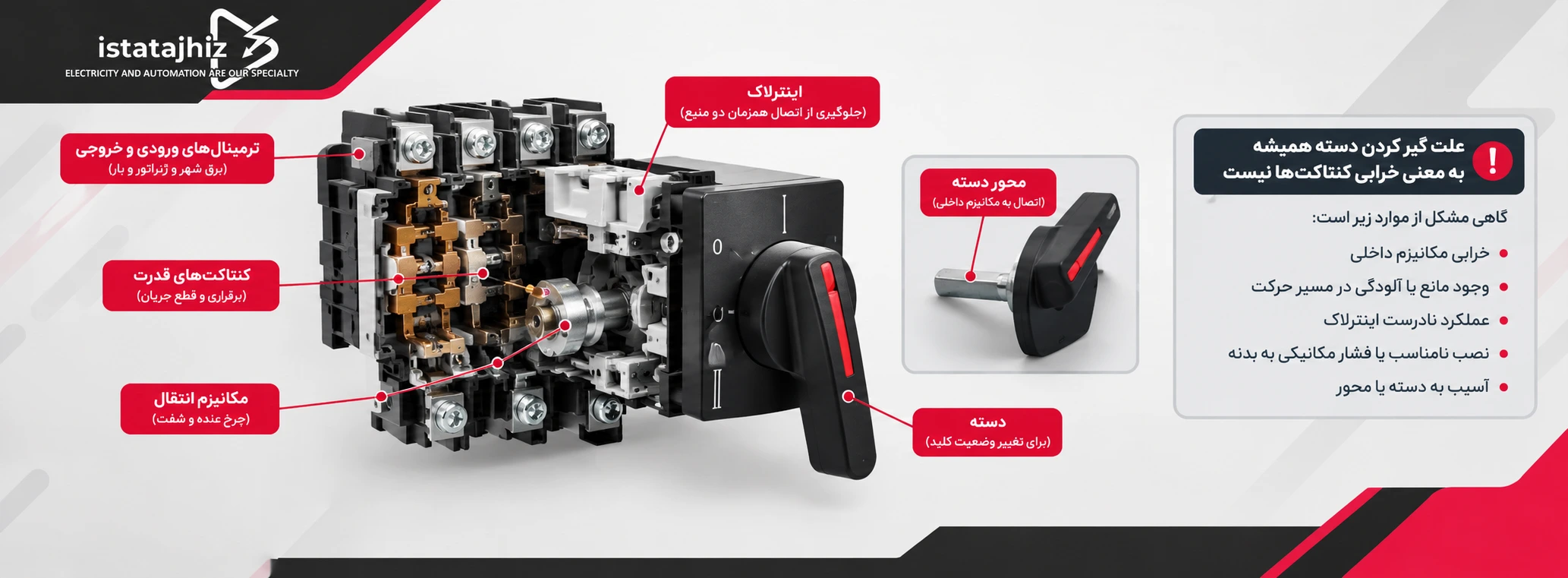

۷. گیر کردن دسته کلید یا حرکت نکردن مکانیزم

در کلیدهای چنج‌ اور دستی، دسته باید مطابق طراحی سازنده و بدون گیرکردن غیرعادی حرکت کند. اگر دسته به‌ سختی جا به‌ جا میشود یا در یک وضعیت می‌ ماند، احتمال وجود مشکل مکانیکی مطرح است.

علت‌های محتمل عبارت‌ اند از:

• خرابی یا فرسودگی مکانیزم داخلی.

• آسیب فیزیکی به دسته یا محور کلید.

• نصب نامناسب کلید یا وارد شدن فشار مکانیکی به بدنه.

• وجود مانع یا آلودگی در مکانیزم.

• عملکرد نامناسب اینترلاک.

• آسیب ناشی از انتقال وضعیت در شرایط نامناسب یا استفاده نادرست.

اینترلاک مکانیزمی است که از ترکیب ناایمن وضعیت‌های کلید جلوگیری می‌کند. در کلیدهای انتقال منبع، عملکرد صحیح آن اهمیت زیادی دارد؛ زیرا اتصال هم‌زمان دو منبع به یکدیگر می‌تواند خطرناک باشد.

اگر دسته کلید گیر کرده است، آن را با فشار بیشتر حرکت ندهید و اینترلاک را از مدار خارج نکنید. ابتدا باید برق ورودی هر دو منبع به‌صورت ایمن قطع و نبود ولتاژ تأیید شود؛ سپس مکانیزم مطابق دستورالعمل همان مدل بررسی شود.

روش مرحله‌ به‌ مرحله عیب‌ یابی کلید چنج‌ برق

برای جلوگیری از تعویض بی‌ دلیل کلید، بهتر است عیب‌یابی از بررسی‌ های ساده‌ تر شروع شود و به سراغ اجزای داخلی برود.

نکته ایمنی: پیش از باز کردن کلید، سفت کردن اتصالات، دسترسی به کنتاکت‌ ها یا آزمایش مکانیزم، تمام منابع برق باید مطابق روش ایمن‌سازی مدار قطع و نبود ولتاژ با ابزار مناسب تأیید شود. ممکن است تابلو دارای دو منبع مستقل باشد؛ قطع برق شهر به‌تنهایی به معنی بی‌ برق شدن کلید نیست.

جمع‌ بندی و راهنمای انتخاب کلید چنج‌اور مناسب

خرابی کلید چنج‌ اور همیشه به معنی معیوب بودن خود کلید نیست. داغ شدن، انتقال ندادن برق، قطع شدن یک فاز و گیر کردن مکانیزم، هرکدام می‌توانند علت‌ های متفاوتی داشته باشند. تشخیص درست زمانی امکان‌ پذیر است که وضعیت منابع، حفاظت‌ ها، اتصالات و عملکرد کلید به‌ ترتیب بررسی شوند.

اگر مشخص شد کلید باید تعویض شود، انتخاب مدل متناسب با جریان بار، تعداد پل، نوع انتقال و شرایط نصب اهمیت زیادی دارد.
