تفاوت کلید هوایی با کلید کامپکت چیست؟

فرض کنید در یک کارخانه یا ساختمان بزرگ، تمام برق مجموعه از یک تابلو اصلی عبور می‌ کند. اگر در یکی از خطوط انشعابی خطایی اتفاق بیفتد، شما انتظار دارید فقط همان قسمت دچار خاموشی شود، نه کل سیستم. این وظیفه بر عهده کلیدهای حفاظتی است؛ کلیدهایی که مانند نگهبان عمل می‌ کنند و در زمان خطر، مسیر جریان را در چند میلی ثانیه قطع می‌ کنند. اما اینکه چه نوع کلیدی در ورودی اصلی نصب شود و چه نوعی در فیدرها و انشعابات، همان چیزی است که تفاوت بین کلید هوایی (Air Circuit Breaker – ACB) و کلید کامپکت (Molded Case Circuit Breaker – MCCB) را مشخص می‌ کند.

هر دو کلید برای حفاظت مدارهای فشار ضعیف (Low Voltage) طراحی شده‌ اند، اما عملکرد و ظرفیت آن‌ ها کاملاً متفاوت است. کلید هوایی برای جریان‌ های بسیار بالا در محدوده‌ ی چند هزار آمپر به کار می‌ رود و قلب تپنده‌ ی تابلو برق اصلی محسوب می‌ شود؛ در حالی که کلید کامپکت نسخه‌ ای کوچک‌ تر و اقتصادی‌ تر است که در مدارهای فرعی و تجهیزات با جریان متوسط مورد استفاده قرار می‌ گیرد.

شناخت این تفاوت‌ ها در طراحی عملی تابلو و انتخاب تجهیزات استاندارد، تأثیر مستقیم بر ایمنی، قابلیت اطمینان، طول عمر تجهیزات، و حتی هزینه نهایی پروژه دارد. انتخاب اشتباه میان ACB و MCCB می‌ تواند باعث قطع ناگهانی کل برق مجموعه، عدم هماهنگی حفاظتی (Selectivity) و افزایش خسارت‌ های ناشی از توقف تولید شود.

در این مقاله از وبسایت ایستا تجهیز پیشرو، با نگاهی کاربردی و مبتنی بر استاندارد IEC 60947‑2 بررسی می‌ کنیم که هر کدام از این کلیدها چه ساختار و ویژگی‌ هایی دارند، چگونه کار می‌ کنند و در چه شرایطی باید یکی را بر دیگری ترجیح داد.

تعریف و ساختار کلید هوایی

کلید هوایی یا ACB نوعی بریکر قدرت است که برای حفاظت در برابر اضافه بار، اتصال کوتاه و خطای زمین در جریان‌ های بالا طراحی شده است. این کلیدها معمولاً در بخش اینکامر (ورودی) اصلی تابلو برق، پست‌ های توزیع صنعتی، نیروگاه‌ ها و مراکز حساس مورد استفاده قرار می‌ گیرند.

دلیل نام‌ گذاری «کلید هوایی» به نحوه خاموش شدن قوس الکتریکی در آن برمی‌ گردد. زمانی که کلید مدار را قطع می‌ کند، بین کنتاکت‌ های آن قوس یا جرقه‌ ای از انرژی شدید ایجاد می‌ شود. در این نوع کلید، قوس با استفاده از هوای فشرده و طراحی دقیق محفظه‌ های داخلی کنترل و خاموش می‌ گردد. به بیان دیگر، فرآیند خاموش شدن قوس در محیط هوا انجام می‌ شود؛ برخلاف کلیدهای دیگر که از روغن، گاز یا خلأ برای این کار استفاده می‌ کنند. همین ویژگی باعث شده نام «هوایی» برای این نوع کلید انتخاب شود.

درون کلید هوایی چند بخش اصلی وجود دارد که هرکدام وظیفه خاصی دارند:

• کنتاکت‌ های اصلی و کمکی: مسیر عبور جریان در حالت عادی را تشکیل می‌ دهند و هنگام خطا باز می‌ شوند تا برق قطع شود.
• اتاقک خاموش‌کننده قوس: شامل مجموعه‌ ای از صفحات فلزی است که قوس را خرد کرده و در چند صدم ثانیه خاموش می‌ کند.
• واحد فرمان یا تریپ (Trip Unit): قلب الکترونیکی کلید است که ورودی‌ های جریان، ولتاژ و زمان را بررسی می‌ کند و در صورت بروز خطا، دستور قطع مدار را صادر می‌ کند.
• مکانیزم عملگر فنری یا موتوری: نیروی لازم را برای باز و بسته شدن سریع و ایمن کنتاکت‌ ها تأمین می‌ کند.
• سازه کشویی (Draw‑Out Type): این قابلیت در انواع کلیدهای هوایی کشویی این امکان را می‌ دهد که کلید بدون باز کردن کابل‌ ها از تابلو خارج شود و سرویس یا تست آن انجام شود.

کلید هوایی به دلیل ظرفیت جریان بالا (معمولاً بین 630 تا 6300 آمپر) گزینه‌ ای ایده‌ آل برای ورودی اصلی تابلوهای برق صنعتی محسوب می‌ شود. این کلید توان تحمل جریان کوتاه‌ مدت بسیار بالا را دارد و با واحد حفاظتی کامل LSIG می‌ تواند انواع خطاها را با دقت تشخیص دهد. مدل‌ های مدرن آن مجهز به درگاه‌ های ارتباطی مانند Modbus، Ethernet و RS‑485 هستند و با رعایت رده حفاظتی Category B، امکان تأخیر در قطع را برای هماهنگی بهتر سیستم فراهم می‌ کنند. در نتیجه، کلید هوایی نه‌ تنها مدار را در شرایط خطر قطع می‌ کند، بلکه با امکانات پیشرفته خود رفتار شبکه را پایش کرده و از بروز آسیب‌ های گسترده جلوگیری می‌ کند.

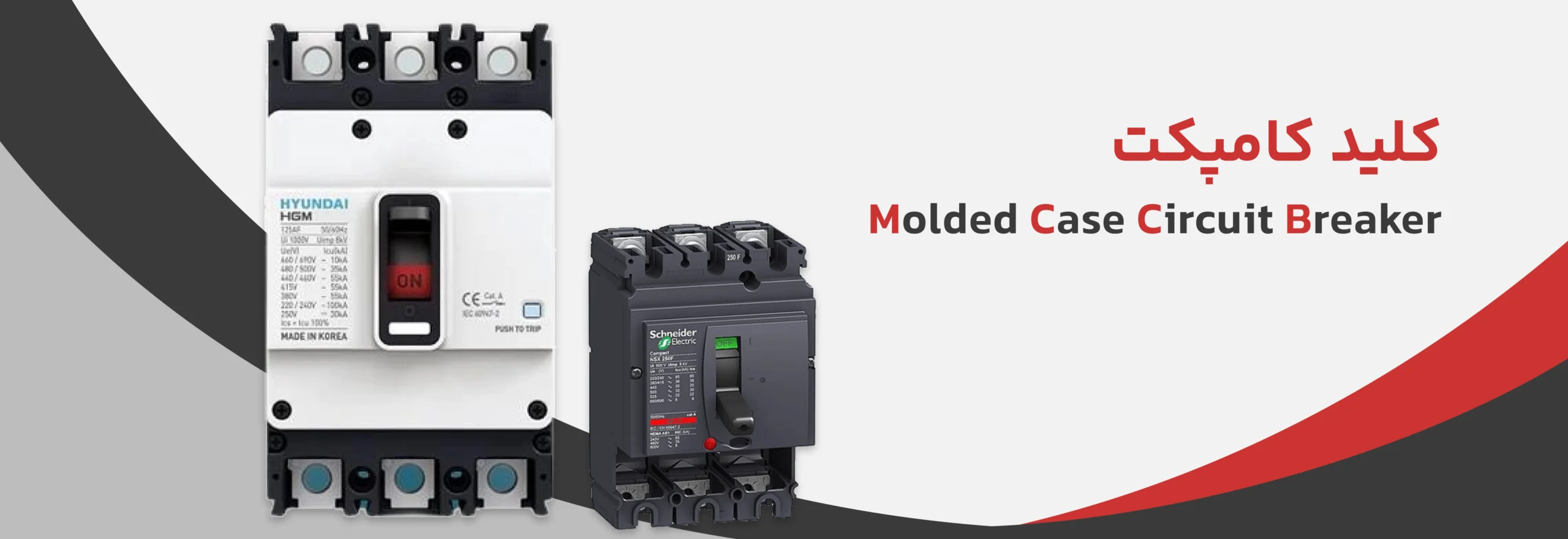

تعریف و ساختار کلید کامپکت

کلید کامپکت یا MCCB شکل کوچک‌ تر و فشرده‌ تر کلیدهای حفاظتی است. این کلید نیز برای محافظت از مدارهای با جریان متوسط طراحی شده و وظیفه دارد در صورت بروز خطاهایی مانند اضافه بار یا اتصال کوتاه، مسیر جریان را به سرعت و با اطمینان قطع کند تا از آسیب دیدن کابل‌ ها و تجهیزات الکتریکی جلوگیری شود.

دلیل نام‌ گذاری آن به “کامپکت” این است که تمام اجزا و مکانیزم‌ های حفاظتی درون بدنه‌ ای قالب‌ گیری‌ شده و عایق (Molded Case) جای گرفته‌ اند. این طراحی باعث می‌ شود کلید در برابر گرد و غبار، رطوبت و ضربه مقاوم باشد و در عین حال فضای کمتری را در تابلو اشغال کند.

ساختار اصلی کلید MCCB شامل بخش‌ های زیر است:

• بدنه‌ ی عایق فشرده: از مواد مقاوم در برابر حرارت و قوس ساخته می‌ شود تا ایمنی کامل اجزای داخلی را تضمین کند.
• کنتاکت‌ های ثابت و متحرک: هنگام بروز خطا از هم جدا می‌ شوند و مدار را قطع می‌ کنند. طراحی بهینه این کنتاکت‌ ها باعث می‌ شود قوس الکتریکی سریعاً خاموش شود.
• واحد تریپ (Trip Unit): قسمت هوشمند کلید است که میزان جریان را پایش می‌ کند و در صورت تشخیص اضافه بار یا اتصال کوتاه، فرمان قطع را می‌ دهد. این واحد می‌ تواند ترمال‑مغناطیسی (در مدل‌ های ساده‌ تر) یا الکترونیکی (در مدل‌ های دقیق‌ تر) باشد.
• مکانیزم عملکرد دستی یا موتوری: با فشار دادن دسته یا صدور فرمان از راه دور، وضعیت کلید بین حالت روشن و خاموش تغییر می‌ کند.
• نوع نصب: بیشتر MCCBها ثابت (Fixed Type) هستند، یعنی به صورت دائمی در تابلو نصب می‌ شوند و برخلاف کلیدهای هوایی نوع کشویی امکان سرویس آسان در حین کار را ندارند.

کلیدهای کامپکت معمولاً در محدوده‌ ی 16 تا 3200 آمپر ساخته می‌ شوند و با ظرفیت‌ های مختلف قدرت قطع، پاسخگوی نیاز اکثر مدارهای صنعتی و ساختمانی هستند. از آن‌ ها برای حفاظت فیدرهای خروجی تابلو، خطوط تغذیه موتورها، سیستم‌ های روشنایی سنگین و تجهیزات کنترلی استفاده می‌ شود.

به طور خلاصه، MCCB نسخه‌ ای فشرده، اقتصادی و مطمئن از کلیدهای حفاظتی است که در عین سادگی، ایمنی بالایی را برای مدارهای با جریان متوسط فراهم می‌ کند.

تفاوت‌ های فنی و کاربردی کلید ACB و کلید MCCB

همان طور که پیش از این گفتیم، کلید هوایی و کلید کامپکت هر دو ابزارهای حیاتی برای حفاظت مدارهای الکتریکی در برابر خطاهای مختلف هستند، اما از نظر محدوده عملکرد، ویژگی‌ های فنی و شرایط استفاده اختلافات قابل توجهی دارند. شناخت این تفاوت‌ ها به شما کمک می‌ کند تا در طراحی تابلو برق و انتخاب تجهیزات، بهترین گزینه را بر اساس توان، کاربری و سطح حفاظت مورد نیاز انتخاب کنید. در ادامه، این اختلافات را به صورت دسته‌ بندی‌ شده توضیح می‌ دهیم.

محدوده جریان نامی

کلید هوایی برای جریان‌ های بسیار بالا طراحی شده و معمولاً بین 630 تا 6300 آمپر است. این ظرفیت زیاد آن را مناسب برای ورودی اصلی تابلوهای برق صنعتی و شبکه‌ های قدرت بزرگ می‌ کند.

در مقابل، کلید کامپکت محدوده جریان 16 تا 3200 آمپر دارد و بیشتر برای مدارهای فرعی، موتورهای صنعتی و سیستم‌ های روشنایی بزرگ به کار می‌ رود.

ظرفیت و نوع حفاظت

ACB دارای واحد حفاظتی پیشرفته LSIG است که توانایی تشخیص دقیق انواع خطاها از اضافه بار گرفته تا اتصال کوتاه و خطای زمین را دارد. همچنین می‌ تواند جریان‌ های بسیار بالای اتصال کوتاه را برای مدت کوتاه بدون آسیب تحمل کند.

MCCB نیز مدار را در برابر اضافه بار و اتصال کوتاه حفاظت می‌ کند، اما در مدل‌ های ساده‌ تر تنظیمات و دقت کمتری نسبت به ACB دارد.

هماهنگی حفاظتی (Selectivity)

ACB اغلب با رده حفاظتی Category B ساخته می‌ شود، که امکان قطع با تأخیر و هماهنگی کامل بین کلیدهای بالادست و پایین‌ دست را فراهم می‌ کند.

MCCB معمولاً در رده Category A است و قطع آن سریع و آنی انجام می‌ شود، که در برخی شبکه‌ ها ممکن است باعث قطع بی‌ مورد برق بخش‌ های سالم شود.

نوع نصب و سرویس‌ پذیری

کلید هوایی معمولاً کشویی (Draw‑Out) است و می‌ توان آن را بدون جدا کردن کابل‌ ها از تابلو خارج و سرویس کرد، که زمان خاموشی را به حداقل می‌ رساند.

کلید کامپکت بیشتر به صورت ثابت نصب می‌ شود و برای سرویس یا تعویض نیاز به قطع کامل کابل‌ ها دارد.

اندازه و هزینه

به دلیل ظرفیت و امکانات بیشتر، ACB از نظر ابعاد بزرگ‌ تر و از نظر قیمت گران‌ تر است.

MCCB کوچک‌ تر، سبک‌ تر و مقرون به‌ صرفه‌ تر بوده و برای تابلوهایی با فضای محدود یا پروژه‌ هایی با بودجه کمتر گزینه مناسبی است.

قابلیت‌ های مانیتورینگ و ارتباطات

مدل‌ های پیشرفته ACB به سیستم‌ های هوشمند مانیتورینگ متصل می‌ شوند، داده‌ های مصرف و رخدادهای خطا را ثبت می‌ کنند و می‌ توانند از طریق پروتکل‌ هایی مانند Modbus یا Ethernet اطلاعات را انتقال دهند.

MCCB تنها در مدل‌ های الکترونیکی پیشرفته قابلیت‌ های مشابه را ارائه می‌ دهد و اکثر مدل‌ های معمولی آن فاقد این ویژگی‌ ها هستند.

جدول مقایسه‌ ی کلید هوایی و کلید کامپکت

راهنمای انتخاب بین ACB و MCCB

برای اینکه بتوان انتخابی مهندسی و اقتصادی انجام داد، نکات زیر را باید در نظر گرفت:

• اگر جریان نامی مدار بیشتر از 1600 آمپر است یا حفاظت ورودی اصلی تابلو مد نظر باشد، کلید هوایی ACB انتخاب مناسب‌ تری است.
• اگر مدار شما یک فیدر، موتور یا خط تغذیه فرعی با جریان تا 1600 تا 3200 آمپر دارد، کلید کامپکت MCCB گزینه‌ ای اقتصادی‌ تر و کافی محسوب می‌ شود.
• در محیط‌ های صنعتی با نیاز به Selectivity کامل، تأخیر زمانی، کنترل هوشمند و مانیتورینگ شبکه، استفاده از ACB ضروری است.
• در کاربردهای عمومی، روشنایی و توزیع داخلی ساختمان، MCCB با حجم کمتر و هزینه پایین‌ تر کاملاً مناسب است.

خطاهای رایج در انتخاب کلید قدرت

• انتخاب MCCB به جای ACB در ورودی اصلی که منجر به قطع کامل تابلو در هر خطای کوچک می‌ شود.
• عدم توجه به ظرفیت تحمل کوتاه مدت (Icw) در طراحی حفاظتی تابلو که باعث آسیب به باس بارها و کابل‌ ها می‌ شود.
• فرض اشتباه اینکه MCCB از نظر دقت حفاظتی بهتر است؛ در واقع ACB های دیجیتال دقت بسیار بالاتری دارند.
• عدم تطابق دسته بندی کلیدها با استاندارد IEC 60947‑2 (Category A و B).

جمع بندی

به طور خلاصه، تفاوت اصلی میان کلید هوایی و کلید کامپکت در ظرفیت جریان، میزان هوشمندی، نوع نصب و سطح کاربرد آن‌ ها نهفته است. کلید هوایی انتخابی تخصصی برای تابلوهای اصلی و خطوط پر جریان است که نیاز به هماهنگی حفاظتی و قابلیت مانیتورینگ دارد، در حالی که کلید کامپکت راهکاری کوچک، اقتصادی و سریع برای حفاظت فیدرها و انشعابات است.
