آشنایی با لوازم جانبی کلید هوایی

در سیستم‌ های برق صنعتی، کلید هوایی (Air Circuit Breaker) قلب تابلو برق محسوب می‌شود؛ وظیفه‌ی اصلی آن، قطع سریع جریان‌های خطا مانند اتصال کوتاه یا اضافه بار است. اما دقت عملکرد این کلید، به وجود لوازم جانبی کلید هوایی وابسته است.

از شنت تریپ گرفته تا موتور شارژ و آندرولتاژ ریلز، هر یک نقش مستقیمی در افزایش ایمنی و قابلیت هوشمندسازی مدار دارند. در این مقاله یاد می‌گیرید لوازم جانبی کلید هوایی چیست، چه کاربردی دارند و چگونه باید انتخاب شوند تا تابلو برق شما کارآمد و ایمن‌تر عمل کند.

چرا کلید هوایی به لوازم جانبی نیاز دارد؟

کلید هوایی (ACB) تجهیزی است برای حفاظت مدارهای فشار ضعیف تا جریان‌ های بالا (معمولاً ۶۳۰۰ آمپر). این کلید در مواردی مانند افت ولتاژ، اضافه جریان یا اتصال کوتاه مدار را به‌صورت خودکار باز می‌کند.

اما عملکرد دقیقِ کلید نیازمند کمک اجزای جانبی است. بدون این تجهیزات، کنترل هوشمند، قطع اضطراری یا اتصال از راه دور ممکن نخواهد بود.

مهم‌ترین لوازم جانبی کلید هوایی:

• شنت تریپ (Shunt Trip): ابزار قطع مدار از راه دور
• آندر ولتاژ ریلز (UVR): رله حفاظتی برای افت ولتاژ
• موتور شارژ (Motor Operator): آماده‌سازی مکانیزم فنری کلید
• کنتاکت کمکی (Auxiliary Contact): اطلاع از وضعیت باز/بسته بودن کلید

انواع لوازم جانبی کلید هوایی و کاربرد آن‌

لوازم جانبی کلید هوایی مجموعه‌ ای از قطعات فنی هستند که با هدف افزایش ایمنی، سرعت عملکرد و قابلیت هوشمندسازی در کنار کلید اصلی نصب می‌شوند. این اجزا به‌طور مستقیم در حفاظت مدار، کنترل از راه دور، و پایش وضعیت کلید هوایی نقش دارند و باعث می‌شوند عملکرد کلید نه‌ تنها مکانیکی، بلکه کاملاً الکترومکانیکی و هوشمند باشد.

بسته به نیاز پروژه و نوع کلید، می‌توان از تجهیزاتی مانند شنت تریپ برای قطع اضطراری مدار، آندرولتاژ ریلز برای حفاظت در نوسانات ولتاژ، موتور شارژ برای آماده‌سازی فنر مکانیزم کلید و کنتاکت کمکی برای گزارش وضعیت کاری مدار استفاده کرد. در بخش‌های بعدی، هر یک از این لوازم جانبی را به‌صورت جداگانه معرفی، کاربرد و ویژگی‌های فنی آنها را بررسی می‌کنیم تا دید کاملی از نقش هر قطعه در عملکرد کلید هوایی به‌دست آورید.

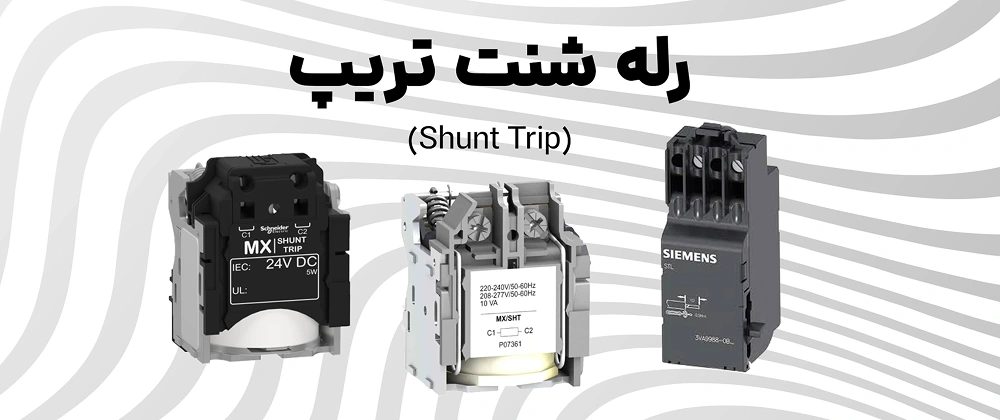

رله شنت تریپ (Shunt Trip)

رله شنت تریپ (Shunt Trip Coil) یک ابزار حیاتی برای قطع مدار از راه دور است که به فرمان‌های الکتریکی پاسخ می‌دهد. این قطعه به اپراتورها اجازه می‌دهد تا در شرایط اضطراری یا طبق یک سناریوی از پیش تعریف‌شده، کلید هوایی را بدون نیاز به حضور فیزیکی در محل، فوراً قطع کنند و ایمنی سیستم را تضمین نمایند.

• کاربرد در سیستم‌ های توقف اضطراری (Emergency Stop): اتصال به شستی‌ استپ اضطراری یا سیستم‌های اعلام حریق برای قطع فوری برق.
• کنترل از راه دور: امکان صدور فرمان قطع از طریق PLC، سیستم‌های BMS یا اتاق کنترل مرکزی.
• مدیریت بار (Load Shedding): قطع بارهای غیرضروری در زمان اوج مصرف به‌صورت خودکار.

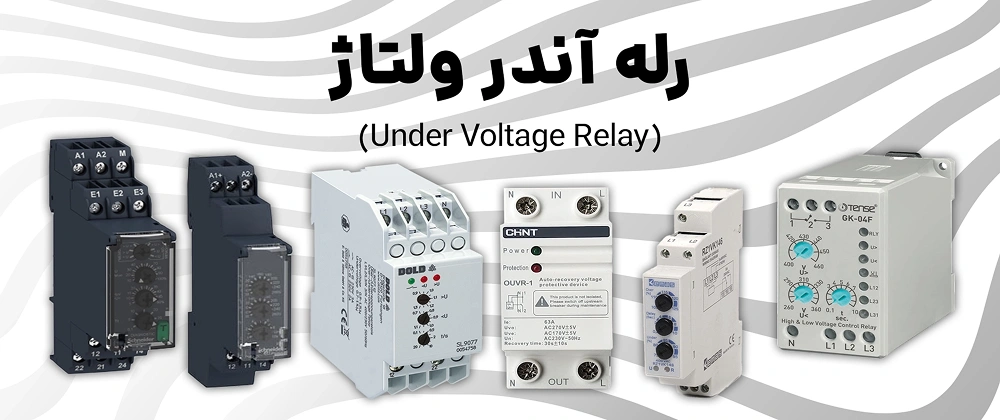

رله آندر ولتاژ (Under Voltage Relay)

رله آندر ولتاژ (Under Voltage Relay یا UVR) یک تجهیز حفاظتی است که به‌محض تشخیص افت ولتاژ در شبکه، فرمان قطع کلید هوایی را صادر می‌کند. این عملکرد از آسیب رسیدن به تجهیزات حساس مانند موتورهای الکتریکی که در ولتاژ پایین دچار مشکل می‌شوند، جلوگیری کرده و پایداری سیستم را حفظ می‌کند.

• حفاظت از تجهیزات حساس: جلوگیری از کارکرد موتورها و کمپرسورها در شرایط ولتاژ پایین که منجر به افزایش جریان و سوختن آن‌ها می‌شود.
• ایمنی در برابر راه‌اندازی مجدد: ممانعت از وصل شدن ناگهانی کلید پس از بازگشت برق، تا زمانی که ولتاژ به سطح پایدار نرسد.
• تضمین عملکرد صحیح سیستم: در تابلوهایی که افت ولتاژ می‌تواند باعث عملکرد نادرست تجهیزات کنترلی و الکترونیکی شود، کاربرد حیاتی دارد.

موتور شارژ (Motor Operator)

موتور شارژ یک مکانیزم الکتریکی است که وظیفه فشرده‌سازی یا شارژ فنر قدرتمند داخل کلید هوایی را بر عهده دارد. پس از هر بار قطع و وصل، این فنر باید برای عملیات بعدی آماده شود، و موتور شارژ این فرآیند را به‌صورت خودکار و سریع انجام می‌دهد تا کلید همیشه آماده‌ی عملکرد مجدد باشد، به‌ویژه در سیستم‌های کنترل از راه دور.

• آماده‌سازی خودکار کلید: حذف نیاز به شارژ دستی فنر با اهرم و کاهش زمان آماده‌به‌کار شدن کلید.
• امکان وصل از راه دور (Remote Closing): پیش‌نیاز اصلی برای صدور فرمان وصل کلید از طریق سیستم‌های اتوماسیون.
• کاربرد در سیستم‌های چنج‌اور (ATS): در تابلوهایی که سوئیچ بین برق شهر و ژنراتور به‌ سرعت انجام می‌شود، وجود موتور شارژ ضروری است.

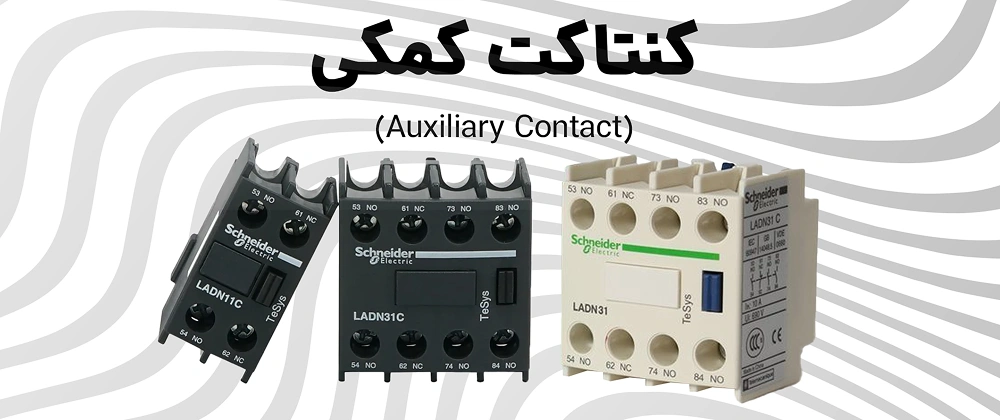

کنتاکت کمکی (Auxiliary Contact)

کنتاکت کمکی (Auxiliary Contact) یک میکروسوئیچ الکتریکی است که وضعیت فیزیکی کلید هوایی را به سیستم‌های خارجی گزارش می‌دهد. این قطعه به‌صورت مکانیکی با مکانیزم کلید در ارتباط است و اطلاعاتی دقیق مبنی بر باز بودن، بسته بودن یا بروز خطا (Trip) را برای سیستم‌های مانیتورینگ، PLC ها یا چراغ‌ سیگنال روی تابلو ارسال می‌کند.

• ارسال سیگنال وضعیت (ON/OFF): به PLC اطلاع می‌دهد که کلید در حالت باز است یا بسته تا منطق کنترلی به‌درستی اجرا شود.
• فعال‌ سازی آلارم‌ها (Trip Signal): در صورت بروز خطا و قطع خودکار کلید، یک سیگنال جداگانه برای به صدا درآوردن آژیر یا روشن کردن چراغ آلارم صنعتی ارسال می‌کند.
• ایجاد اینترلاک الکتریکی: از عملکرد همزمان دو کلید که نباید با هم در مدار باشند (مانند برق شهر و ژنراتور) جلوگیری می‌کند.

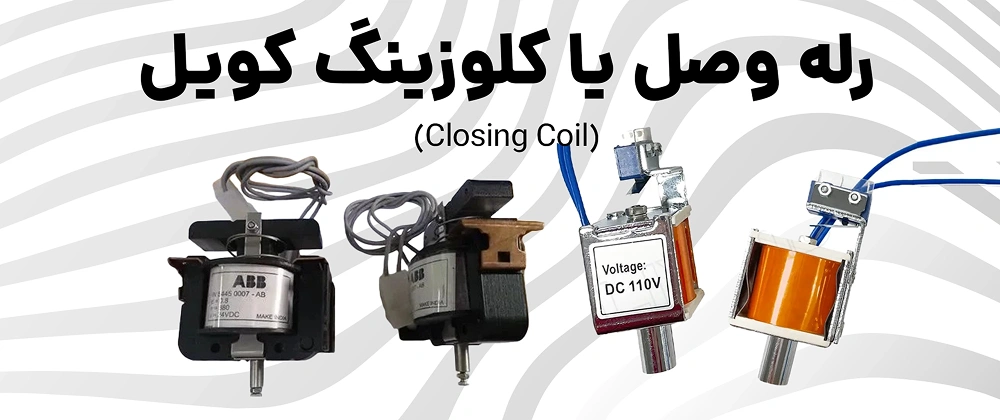

رله وصل یا کلوزینگ کویل (Closing Coil)

رله وصل یا کلوزینگ کویل (Closing Coil)، مکانیزم الکتریکی است که فرمان وصل شدن کلید هوایی را از راه دور اجرا می‌کند. این قطعه در واقع مکمل رله شنت تریپ است؛ در حالی که شنت تریپ کلید را قطع می‌کند، کلوزینگ کویل آن را وصل می‌کند. عملکرد صحیح آن نیازمند این است که فنر کلید از قبل توسط موتور شارژ، آماده شده باشد.

• کنترل و اتوماسیون: امکان صدور فرمان وصل از اتاق کنترل، PLC یا سایر سیستم‌ های اتوماسیون صنعتی.
• کاربرد در سیستم‌های ATS: در تابلو های چنج‌اور، پس از قطع برق شهر و روشن شدن ژنراتور، این رله فرمان وصل کلید چنج اور ژنراتور را صادر می‌کند.
• راه‌اندازی مجدد ایمن: اجازه می‌دهد تا پس از رفع خطا، وصل مجدد مدار به‌صورت کنترل‌شده و از راه دور انجام شود.

اینترلاک مکانیکی (Mechanical Interlock)

اینترلاک مکانیکی یک سیستم قفل‌کننده فیزیکی است (معمولاً کابلی یا میله‌ای) که از وصل همزمان دو یا چند کلید هوایی جلوگیری می‌کند. این ابزار ایمنی، به‌صورت سخت‌افزاری مانع از بروز خطاهایی مانند اتصال همزمان برق شهر و ژنراتور به یک مصرف‌کننده می‌شود.

• ایمنی در تابلوهای چنج‌اور (ATS): اصلی‌ترین کاربرد آن، جلوگیری از اتصال کوتاه فاجعه‌ بار ناشی از موازی شدن دو منبع برق است.
• جلوگیری از Back-Feeding: ممانعت از بازگشت ناخواسته ولتاژ به شبکه‌ای که تصور می‌شود بی‌برق است و پرسنل در حال کار روی آن هستند.
• اولویت‌بندی بارها: در سیستم‌های پیچیده، می‌توان با اینترلاک، ترتیب وصل شدن بارها را به‌صورت مکانیکی تضمین کرد.

نحوه عملکرد لوازم جانبی کلید هوایی

در مدارهای صنعتی، لوازم جانبی کلید هوایی با سیستم فرمان الکتریکی هماهنگ عمل می‌کنند تا کنترل، حفاظت و هوشمندسازی مدار به شکل یکپارچه انجام شود.

• هنگام فعال شدن فرمان از PLC، شنت تریپ مدار را از راه دور قطع می‌کند و بلافاصله جریان برق را متوقف می‌سازد.
• در زمان افت ولتاژ تغذیه، این رله حفاظتی مدار را باز می‌کند تا از آسیب به تجهیزات جلوگیری شود.
• پس از رفع خطا، موتور شارژ فنر مکانیزم داخلی کلید را دوباره آماده عملکرد بعدی می‌کند.
• طی هر مرحله از قطع یا وصل، کنتاکت‌های کمکی وضعیت کلید هوایی را پایش و به تابلو فرمان گزارش می‌دهند.
• با دریافت فرمان وصل از سیستم کنترل، کوئل کلوزینگ انرژی لازم را برای بستن کنتاکت‌های قدرت فراهم می‌کند.
• این مکانیزم، از عملکرد همزمان دو کلید هوایی در یک مدار جلوگیری کرده و ایمنی فیزیکی سیستم را تضمین می‌کند.

اهمیت استفاده از لوازم جانبی کلید هوایی

به‌کارگیری لوازم جانبی استاندارد، نه فقط امنیت سیستم را افزایش می‌دهد بلکه عملکرد کلید را هوشمند می‌کند.

• افزایش ایمنی اپراتور و تجهیزات برق صنعتی
• کاهش خطای انسانی در قطع یا وصل مدار
• افزایش طول عمر مکانیکی کلید هوایی
• امکان کنترل از راه دور و مانیتورینگ هوشمند
• سازگاری با سیستم‌های مدیریت انرژی (EMS/BMS)

📊 طبق گزارش Schneider Electric، استفاده از شنت تریپ و موتور شارژ باعث کاهش ۴۰٪ زمان واکنش سیستم حفاظتی می‌شود.

راهنمای انتخاب و خرید لوازم جانبی کلید هوایی

پیش از خرید، موارد زیر را به دقت بررسی کنید:

• مدل کلید: تطابق لوازم جانبی با مدل‌های NSX، NW، Emax یا 3WL.
• نوع ولتاژ کاری: مطابق با ولتاژ فرمان تابلو (مثلاً 230V AC یا 110V DC).
• استانداردهای سازگاری: لوازم مطابق IEC 60947-2 انتخاب شوند.
• شرایط کاری: دما، رطوبت و فضای نصب اهمیت دارند.
• برند معتبر: پیشنهاد Schneider Electric، Siemens یا LS Electric.

📍 خرید از نمایندگی‌ معتبر:

Istatajhiz.com – مرکز تخصصی تجهیزات برق صنعتی
الکتریک لاله‌ زار تهران – ارسال سریع به سراسر ایران

☎️ پشتیبانی فنی: 02135000103 – 02133988304 – 📱 09028137383 (واتساپ و ایتا فعال)

جمع‌بندی و توصیه کارشناسی

لوازم جانبی کلید هوایی نه تزئینی‌اند و نه اختیاری؛ این قطعات ریشه‌ی عملکرد قابل اعتماد کلید را تشکیل می‌دهند.

شنت تریپ برای ایمنی اضطراری، موتور شارژ برای عملکرد سریع، آندرولتاژ ریلز برای حفاظت هوشمند — ارتباط هماهنگ این اجزا کار تابلو برق را به مرحله‌ای بالاتر از ایمنی می‌رساند.

🎯 توصیه فنی: همیشه قبل از انتخاب، مدل کلید، ولتاژ کاری و شرایط پروژه را با مشاور فنی بررسی کنید تا تطابق کامل وجود داشته باشد.
