نشانه های خرابی خازن سه فاز و روش‌ های عیب‌ یابی

خازن‌های سه‌ فاز قلب سامانه‌ های تصحیح ضریب توان (Power Factor Correction – PFC) هستند و نقش محوری در بهینه‌سازی مصرف انرژی، کاهش تلفات و تضمین کیفیت توان (PQ) در شبکه ایفا می‌کنند. خرابی‌های پیش‌بینی نشده در این قطعات می‌تواند منجر به نوسانات ولتاژ، افزایش هزینه‌ های برق به دلیل جریمه‌های ضریب توان پایین، و در موارد شدیدتر، توقف کامل تولید شود.

تشخیص زودهنگام و دقیق خرابی خازن صنعتی سه فاز برای نگهداری پیشگیرانه و حفظ عملکرد بهینه سیستم‌ها امری ضروری است. این مقاله جامع، با هدف تبدیل شدن به یک راهنمای میدانی و مرجع تخصصی، شما را در شناسایی نشانه‌های هشداردهنده، استفاده از ابزارهای پیشرفته و اتخاذ تصمیمات مستدل (تعمیر یا تعویض) یاری خواهد کرد. ما در این مسیر، از اصول اولیه عملکردی شروع کرده و تا استراتژی‌های پیشرفته نگهداری پیشگیرانه پیش خواهیم رفت.

اهمیت خازن سه‌ فاز

خازن‌های سه‌فاز ستون فقرات هر سیستم توزیع و مصرف‌کننده بزرگ صنعتی هستند. کارکرد اصلی آن‌ها، تزریق توان راکتیو (Q) مورد نیاز بارهای سلفی (مانند موتورها و ترانسفورماتورها) به شبکه است.

تصحیح ضریب توان (PFC):

ضریب توان (PF) نسبت توان حقیقی (P) به توان ظاهری (S) است. در بارهای سلفی، این ضریب پایین می‌آید که به معنای هدر رفتن ظرفیت شبکه برای انتقال توان راکتیو اضافی است. نصب خازن‌ها، این توان راکتیو را در محل تأمین کرده و باعث می‌شود:

• کاهش جریان خطوط: با کاهش توان ظاهری مورد نیاز از شبکه اصلی، جریان کشیده شده کاهش می‌یابد.
• کاهش تلفات: تلفات حرارتی ( (I^2 R) ) در کابل‌ها و ترانسفورماتورها به‌طور چشمگیری کاهش می‌یابد.
• بهبود کیفیت ولتاژ: نوسانات ولتاژ ناشی از تغییرات بار کاهش یافته و پایداری شبکه افزایش می‌یابد.

مزایای عملیاتی:

بدون بانک‌ خازنی سه فاز سالم، سیستم‌ های صنعتی با مشکلات جدی روبرو می‌شوند:

• کاهش ظرفیت مفید ترانسفورماتورها (به دلیل اشغال شدن بخشی از ظرفیت توسط توان راکتیو).
• جریمه‌ های سنگین مالی از سوی شرکت برق به دلیل ضریب توان پایین.
• افزایش تنش حرارتی بر تجهیزات توزیع.

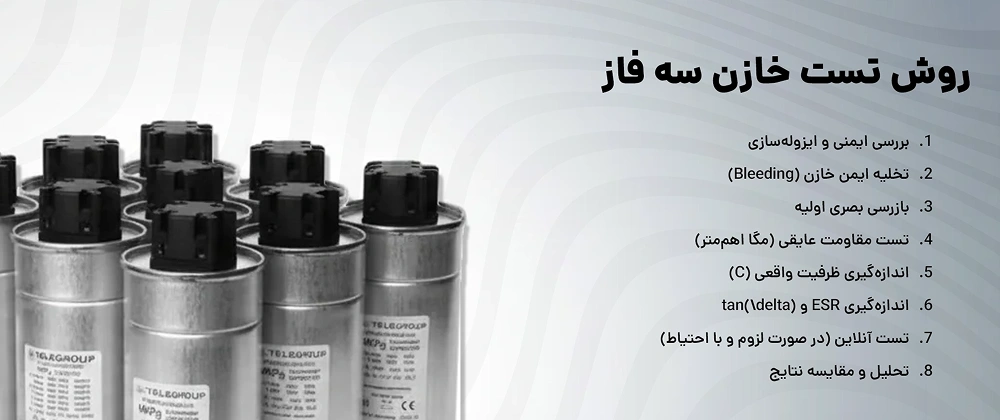

روش گام‌ به‌ گام عیب‌ یابی خازن سه‌ فاز

قبل از هرگونه اندازه‌گیری مستقیم روی خازن‌ های متصل به شبکه، اطمینان حاصل کنید که بانک خازنی توسط کلید اصلی قطع شده است. خازن‌ قدرت می‌تواند حتی پس از قطع برق، به دلیل ذخیره انرژی، ولتاژهای خطرناکی (بالاتر از ولتاژ نامی شبکه) را حفظ کنند.

مرحله ۱: بررسی ایمنی و ایزوله‌سازی

• قطع برق اصلی بانک خازنی در سمت ورودی.
• تأیید قطع بودن برق با استفاده از ولت‌متر در ترمینال‌های ورودی بانک.

مرحله ۲: تخلیه ایمن خازن (Bleeding)

• با استفاده از ابزار تخلیه استاندارد (Discharge Rod) یا مقاومت‌ تخلیه داخلی (در صورت وجود)، ولتاژ خازن را تا زیر ۵۰ ولت کاهش دهید. این مرحله غیر قابل مذاکره است.

مرحله ۳: بازرسی بصری اولیه

• بررسی نشانه‌های بادکردگی، سوختگی، نشت و اتصالات شل در ترمینال‌ها. اگر نشانه‌های فیزیکی شدید وجود دارد، مرحله ۶ را نادیده گرفته و به سمت تعویض بروید.

مرحله ۴: تست مقاومت عایقی (مگا اهم‌متر)

• تست مقاومت عایقی (IR Test) بین فازها و فاز به زمین (بدنه). مقادیر باید بسیار بالا (در حد مگا اهم یا گیگا اهم) باشند. مقادیر پایین، نشان‌دهنده نشت داخلی است.

مرحله ۵: اندازه‌گیری ظرفیت واقعی (C)

• با استفاده از LCR متر (یا تستر اختصاصی خازن)، ظرفیت هر یک از سه فاز را به صورت جداگانه اندازه‌گیری کنید. مقایسه با ظرفیت نامی ((C_{rated})).

مرحله ۶: اندازه‌گیری ESR و tan(\delta)

• اگر ESR متر در دسترس است، مقاومت سری معادل را اندازه‌گیری کنید. برای تست خازن در شرایط کم‌ولتاژ، این تست دقیق‌تر از تست‌های ولتاژ بالا است.

مرحله ۷: تست آنلاین (در صورت لزوم و با احتیاط)

• پس از بستن مجدد و اعمال برق، از آنالایزر PQ برای ثبت ضریب توان واقعی، ولتاژ و جریان در لحظه فعال شدن بانک استفاده کنید.

مرحله ۸: تحلیل و مقایسه نتایج

• نتایج را با آستانه‌های استاندارد مقایسه کنید. آیا افت ظرفیت بیش از ۱۰٪ است؟ آیا ESR به طرز غیرعادی بالا رفته است؟

انواع خازن‌ سه‌ فاز و الگوهای خرابی رایج

خازن‌های قدرت صنعتی معمولاً از نوع خشک (Dry Type) با عایق‌بندی فیلم پلی‌ پروپیلن فلزدار (MKP) هستند و در پیکربندی‌های ستاره (Wye) یا مثلث (Delta) مورد استفاده قرار می‌گیرند. درک الگوهای خرابی برای عیب‌یابی خازن حیاتی است.

الگوهای کلیدی خرابی خازن

1. کاهش ظرفیت (Capacitance Degradation): ناشی از پیری دی‌الکتریک یا ولتاژ بالا است و با افت ضریب توان و افزایش تلاش کنترلر برای جبران مشخص می‌شود.
2. افزایش ESR (مقاومت سری معادل): ناشی از گرمای طولانی‌مدت و اتصالات ضعیف داخلی است. اصلی‌ترین نشانه آن تولید حرارت بیش از حد در بدنه (Hot Spot) است.
3. افزایش tanδ (تاندژانت اتلاف): نشان‌دهنده ضعف عایق‌بندی و نشت جریان داخلی است که به گرم شدن بیش از حد و تلفات انرژی منجر می‌شود.
4. شکست دی‌الکتریک (اتصال کوتاه): اغلب به دلیل ولتاژ لحظه‌ای یا هارمونیک‌های شدید رخ می‌دهد و با عملکرد فوری فیوز، دود و افزایش ناگهانی جریان همراه است.
5. اتصال باز (Open Circuit): به دلیل قطع شدن اتصالات داخلی یا ترمینال‌ها ایجاد می‌شود و نشانه آن عدم تأثیر خازن در ضریب توان شبکه است.

تفاوت الگوهای خرابی تدریجی و فاجعه‌آمیز

بیش از ۸۰ درصد موارد خرابی خازن سه‌ فاز تدریجی هستند (کاهش ظرفیت و افزایش ESR)، که فرصت تست خازن و نگهداری را فراهم می‌آورند. اما شکست دی‌الکتریک یک رویداد فاجعه‌ آمیز است که اغلب به دلیل هارمونیک‌ های شدید یا ولتاژ ناگهانی رخ داده و نیاز به تعویض فوری دارد.

نشانه‌ های خرابی خازن سه‌ فاز

شناسایی نشانه‌های هشداردهنده اولین و مهم‌ترین گام در فرآیند عیب‌ یابی خازن. این نشانه‌ها به سه دسته تقسیم می‌شوند:

نشانه‌ های بصری (بازرسی چشمی)

• بادکردگی خازن (Bulging): شایع‌ ترین علامت خرابی تدریجی است. افزایش فشار گاز داخلی (ناشی از تجزیه دی‌الکتریک) باعث تغییر شکل فیزیکی بدنه می‌شود.
• نشت مواد خازن (Leakage): مشاهده مایع یا پودر روغنی در اطراف واشرهای یا ترمینال‌ها (اگرچه خازن‌های مدرن MKP کمتر دچار نشت مایع می‌شوند، اما نشانگر تخریب عایق است).
• تغییر رنگ و سوختگی: مشاهده سوختگی، سیاه شدن یا ترک خوردگی در بدنه یا اطراف ترمینال‌ها.
• عملکرد قطع‌کننده‌ها: سوختن مکرر فیوزهای داخلی بانک خازنی یا تریپ‌های مکرر کنتاکتورهای بانک.

نشانه‌ های حرارتی (با استفاده از ترموگرافی)

• نقاط داغ (Hot Spots): استفاده از دوربین ترموگرافی یک روش بسیار مؤثر برای تشخیص خرابی خازن سه‌فاز است. خازنی که دارای ESR بالا یا اتصال داخلی ضعیف است، گرمای بیشتری تولید می‌کند.
• قاعده کلی: اختلاف دمای بیش از ( 10^\circ C ) بین یک فاز و فازهای دیگر، زنگ خطر است.

نشانه‌ های الکتریکی و عملکردی

• افت ضریب توان: سیستم کنترلی PFC دائماً در تلاش است تا ضریب توان را به مقدار تنظیم شده (مثلاً ۰.۹۸) برساند، اما شکست می‌خورد.
• افزایش جریان ورودی: اگر یک یا چند سلول خازنی دچار اتصال کوتاه شده باشند، جریان ورودی به بانک خازنی به طور غیرعادی افزایش می‌یابد.
• نویز صوتی: صدای وزوز (Humming) غیرعادی از داخل بانک خازنی می‌تواند نشان‌دهنده لرزش داخلی ناشی از خرابی عایق یا اتصالات سست باشد.
• ولتاژ بالا در حالت قطع: در خازن‌های متصل به شبکه با هارمونیک، ولتاژ نقطه‌ای (Voltage Cresting) می‌تواند رخ دهد که نشان‌دهنده تنش بیش از حد است.

نشانه های خرابی خازن در عملکرد رگولاتور خازنی

رگولاتور بانک خازنی به‌ عنوان «مغز سیستم تصحیح ضریب توان»، اولین تجهیزی است که اثر خرابی خازن سه‌ فاز را در عملکرد خود نشان می‌دهد. بسیاری از خرابی‌های خازن، پیش از بروز نشانه‌های فیزیکی، از طریق رفتار غیرعادی رگولاتور قابل شناسایی هستند. بررسی دقیق این علائم، امکان تشخیص زودهنگام و جلوگیری از آسیب‌های زنجیره‌ای را فراهم می‌کند.

۱. قطع و وصل مکرر و غیرمنطقی پله‌ ها

۲. ناتوانی رگولاتور در رسیدن به ضریب توان تنظیم‌شده

۳. فعال شدن آلارم‌ Under Compensation یا Over Compensation

۴. اختلاف محسوس بین kvar محاسباتی و kvar واقعی پله‌ ها

۵. گیر کردن رگولاتور روی یک پله خاص

۶. افزایش زمان پاسخ رگولاتور به تغییرات بار

ابزارها و پارامترهای کلیدی برای عیب‌ یابی

برای انجام یک تست خازن دقیق، نیاز به ابزارهای تخصصی داریم که فراتر از یک مولتی‌متر ساده عمل می‌کنند.

ابزارهای تخصصی:

• LCR متر یا تستر ظرفیت: برای اندازه‌گیری ظرفیت واقعی خازن در برابر مقدار نامی ((\mu F)).
• ESR متر (Equivalent Series Resistance Meter): ابزاری حیاتی برای تشخیص خرابی‌های تدریجی که ظرفیت را هنوز از دست نداده‌اند. ESR بالا نشان‌دهنده اتلاف انرژی و گرمای داخلی است.
• آنالایزر کیفیت توان (Power Quality Analyzer): برای اندازه‌گیری لحظه‌ای ضریب توان، جریان‌ها، ولتاژها و هارمونیک‌ها در حالی که بانک در مدار است.
• تستر tanδ (تاندژانت اتلاف): روشی بسیار دقیق برای اندازه‌گیری کیفیت دی‌الکتریک. این تست معمولاً در شرایط آزمایشگاهی و با ولتاژ تحریک انجام می‌شود.
• دوربین ترموگرافی مادون قرمز (IR Camera): همانطور که ذکر شد، برای تشخیص نقاط داغ ناشی از افزایش مقاومت داخلی.

پارامترهای حیاتی و آستانه‌های هشدار:

برای تشخیص دقیق وضعیت یک خازن و تعیین زمان تعویض، اندازه‌گیری چهار پارامتر اصلی فنی ضروری است:

۱. ظرفیت (Capacitance – C)

تعریف این پارامتر میزان توان راکتیو (انرژی ذخیره‌شده) را که خازن می‌تواند فراهم کند، نشان می‌دهد.
اهمیت ظرفیت کم، دلیل اصلی افت ضریب توان (PF) است.
آستانه هشدار (عمومی) کاهش ظرفیت به زیر ۹۰٪ مقدار نامی، نشان‌دهنده شروع پیری و لزوم برنامه‌ریزی برای تعویض است.

۲. مقاومت سری معادل (Equivalent Series Resistance – ESR)

تعریف ESR مقاومت داخلی ناخواسته است که انرژی را به صورت حرارت هدر می‌دهد. خازن‌های ایده‌آل ESR نزدیک به صفر دارند.
اهمیت افزایش ESR مستقیماً باعث داغ شدن بیش از حد بدنه و شکست زودهنگام دی‌الکتریک می‌شود.
آستانه هشدار (عمومی) افزایش ESR بیش از ۵۰٪ مقدار اولیه (هنگامی که خازن نو بود) یا مقدار مرجع سازنده، نشان‌دهنده نقص جدی داخلی است.

۳. تاندژانت اتلاف (Dissipation Factor – tanδ)

تعریف tanδ نسبت مقاومت به راکتانس در خازن است و کیفیت عایق‌بندی (دی‌الکتریک) را نشان می‌دهد.
اهمیت افزایش این پارامتر به معنای نشت جریان بالاتر و تلفات انرژی بیشتر در دی‌الکتریک است.
آستانه هشدار (عمومی) هرگونه افزایش چشمگیر یا عبور از حد مجاز تعیین‌شده توسط سازنده (که معمولاً برای خازن‌های MKP بسیار پایین است) زنگ خطر محسوب می‌شود.

۴. اعوجاج هارمونیکی کل (Total Harmonic Distortion – THD)

تعریف THD میزان آلودگی ولتاژ و جریان شبکه توسط هارمونیک‌های فرکانس بالا (ناشی از بارهای غیرخطی) است.
اهمیت این پارامتر ارتباط مستقیمی با خرابی خازن ندارد، اما سطوح بالای آن به خازن‌ها تنش مضاعف وارد می‌کند.
توصیه فنی اگر THD در سیستم بالا است، باید فیلترهای هارمونیک یا راکتورهای محافظ نصب شود تا عمر خازن‌های جدید تضمین گردد.

فرمول ظرفیت واقعی در مدار: [ C_{\text{Measured}} = \frac{1}{2\pi f (X_c)} ] جایی که ( X_c ) راکتانس خازنی اندازه‌گیری شده است.

تعمیر یا تعویض خازن صنعتی؟

تصمیم‌گیری در مورد سرنوشت خازن آسیب‌دیده نیازمند تحلیل هزینه-فایده و ریسک‌ پذیری است. خازن‌ معمولاً قطعاتی غیرقابل تعمیر در محل هستند و رویکرد رایج، تعویض است.

تذکر مهم: خازن‌های قدرت به‌ ویژه در کاربردهای هارمونیک، عمر مفید محدودی دارند. تلاش برای تعمیر (مانند لحیم‌کاری مجدد اتصالات شل) معمولاً توصیه نمی‌شود مگر اینکه وضعیت اضطراری باشد، زیرا پایداری عایق داخلی تضمین نمی‌شود.

پیشگیری و نگهداری پیشگیرانه

بهترین راه برای مدیریت خرابی خازن سه‌فاز، جلوگیری از آن است. استراتژی‌های PM باید شامل موارد زیر باشند:

• کنترل حرارتی و تهویه: اطمینان از تمیز بودن فیلترهای هوا و دمای محیط کمتر از حد مجاز (معمولاً ۴۰ تا ۴۵ درجه سانتی‌گراد). دمای بالا عامل اصلی پیری خازن است.
• نظارت بر هارمونیک‌ها و نصب راکتور: هارمونیک‌های ولتاژ و جریان (به ویژه مرتبه پنجم و هفتم) موجب افزایش تنش دی‌الکتریک و افزایش ESR می‌شوند. در صورت مشاهده THD بالا، باید راکتورهای سری (Tuned Reactors) با خازن‌ها نصب شوند تا از رزونانس جلوگیری شود.
• بازرسی‌های دوره‌ای (سالانه): انجام بازرسی‌های بصری و اندازه‌گیری‌های دوره‌ای ظرفیت و ESR، حتی در صورت عدم مشاهده علائم ظاهری.
• ثبت سوابق: نگهداری دقیق سوابق تست‌ها برای ترسیم منحنی عمر مفید تجهیزات و پیش‌بینی زمان تعویض قطعات.

راهنمای پایانی

نشانه‌ های خرابی خازن سه‌ فاز اغلب تدریجی هستند اما تأثیر طولانی‌ مدت مخربی بر کارایی و هزینه عملیاتی دارند. توانمندی در تشخیص زودهنگام، نه تنها از خرابی‌های ناگهانی جلوگیری می‌کند، بلکه پایداری شبکه صنعتی شما را تضمین می‌نماید. از بازرسی‌های چشمی ساده گرفته تا استفاده حرفه‌ای از آنالایزرهای کیفیت توان، هر گامی در جهت پایش مستمر بانک‌های خازنی، سرمایه‌گذاری هوشمندانه محسوب می‌شود.
