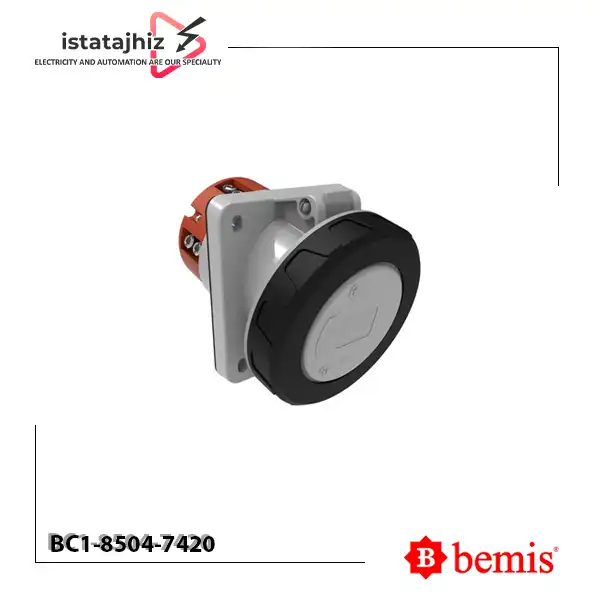

سوکت تابلویی توکار بمیس BC1-8504-7420

سوکت تابلویی Bemis BC1-8504-7420 یک تجهیز اتصال برق صنعتی از سری CEE Norm برند بمیس ترکیه است که برای اتصال تجهیزات و ماشین‌آلات سه‌فاز با جریان نامی 160 آمپر طراحی شده است. این محصول از نوع 45° Angled Panel Mounted Socket بوده و برای نصب روی تابلو، پنل یا بدنه تجهیزات صنعتی استفاده می‌شود.

این مدل دارای 4 پین با آرایش 3P+E است؛ یعنی سه فاز و یک اتصال ارت در ساختار آن وجود دارد. ولتاژ نامی اعلام‌شده برای این محصول 380 تا 450 ولت و فرکانس کاری آن 50/60 هرتز است.

طراحی زاویه‌دار 45 درجه این سوکت برای شرایطی مناسب است که جهت اتصال و فضای نصب در تابلو اهمیت دارد. همچنین درجه حفاظت IP67، آن را برای کاربردهایی که به حفاظت در برابر نفوذ گردوغبار و آب نیاز دارند، مناسب می‌کند.

بدنه این محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده و در سری CEE Norm بمیس از کنتاکت‌های نقره‌اندود استفاده می‌شود. این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی سوکت Bemis BC1-8504-7420

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8504-7420
• سری محصول : CEE Norm
• نوع محصول : 45° Angled Panel Mounted Socket
• نوع نصب : تابلویی توکار
• زاویه اتصال : 45 درجه
• جریان نامی : 160 آمپر
• آرایش قطب‌ها : 3P+E
• تعداد پین : 4 پین
• نوع برق : سه‌فاز
• ولتاژ نامی  : 380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس کنتاکت : نقره‌اندود

ویژگی‌های سوکت تابلویی 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. دارای 4 پین با آرایش 3P+E
3. مناسب برای سیستم برق سه‌فاز دارای اتصال ارت
4. طراحی زاویه‌دار 45 درجه
5. مناسب برای نصب تابلویی توکار
6. درجه حفاظت IP67
7. بدنه ساخته‌شده از پلی‌آمید 6
8. کنتاکت‌های نقره‌اندود در سری CEE Norm
9. تولید برند Bemis در کشور ترکیه

درجه حفاظت IP67 در سوکت Bemis BC1-8504-7420

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

سوکت BC1-8504-7420 برای کاربردهای صنعتی و کارگاهی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. با این حال، حفظ درجه حفاظت IP67 به نصب صحیح، مونتاژ مناسب و رعایت دستورالعمل سازنده وابسته است.

کاربردهای سوکت Bemis BC1-8504-7420

این سوکت تابلویی 160 آمپر در کاربردهای مختلف برق صنعتی قابل استفاده است، از جمله:

• تابلوهای برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز پرجریان
• خطوط تولید و تجهیزات کارخانه‌ای
• پنل‌ها و بدنه تجهیزات صنعتی
• سیستم‌های توزیع برق سه‌فاز
• تجهیزات صنعتی دارای اتصال ارت
• کارگاه‌ها و محیط‌های صنعتی
• سیستم‌های اتصال برق با نیاز به درجه حفاظت IP67

راهنمای نصب سوکت تابلویی BC1-8504-7420

1. برای نصب صحیح این محصول، مدار باید کاملاً از منبع برق جدا شود و عملیات سیم‌کشی توسط فرد متخصص انجام گیرد.
2. محل مناسب نصب سوکت روی تابلو یا پنل را مشخص کنید.

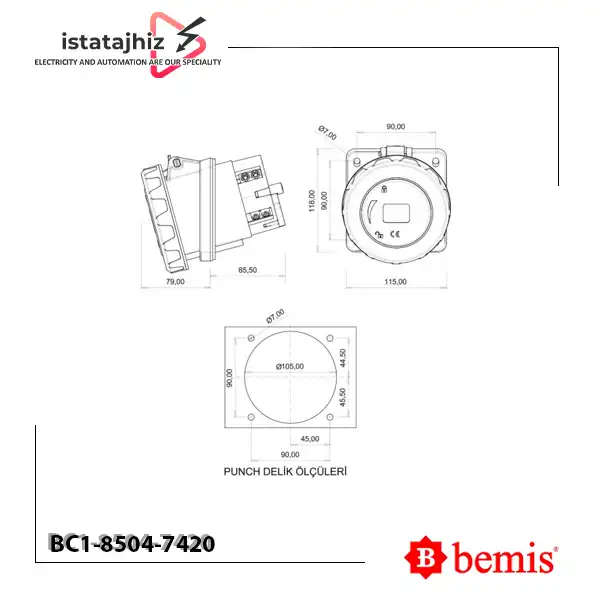

3. ابعاد نصب و فضای لازم برای اتصال را با نقشه فنی سازنده تطبیق دهید.
4. سیم‌های سه فاز و ارت را مطابق آرایش 3P+E شناسایی کنید.
5. اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
6. از اتصال صحیح ارت و استحکام نصب اطمینان حاصل کنید.
7. اجزای آب‌بندی را مطابق دستورالعمل سازنده مونتاژ کنید.
8. پیش از برق‌دار کردن مدار، سیم‌بندی و سازگاری سوکت با پلاگ مقابل را بررسی کنید.

قیمت سوکت Bemis BC1-8504-7420

قیمت سوکت Bemis BC1-8504-7420 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی ، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید سوکت Bemis BC1-8504-7420 از ایستاتجهیز

برای خرید سوکت تابلویی توکار زاویه‌دار 45 درجه 160 آمپر سه‌فاز چهار پین بمیس BC1-8504-7420 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت روز، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در سوکت بمیس

موقعیت ساعت یکی از مشخصات مهم در اتصالات صنعتی CEE Norm است و در سازگاری مکانیکی سوکت و پلاگ مقابل نقش دارد.

مدل BC1-8504-7420 دارای موقعیت ساعت 7h است؛ بنابراین هنگام انتخاب پلاگ مکمل باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ با یکدیگر مطابقت داشته باشند.

تفاوت سوکت زاویه‌دار 45 درجه با مدل‌های مستقیم

سوکت BC1-8504-7420 از نوع 45° Angled Panel Mounted Socket است و برای نصب تابلویی با ساختار زاویه‌دار طراحی شده است. در مقابل، مدل‌های مستقیم راستای اتصال متفاوتی دارند.

انتخاب بین این دو نوع باید بر اساس فضای نصب، جهت اتصال، مسیر کابل و ساختار تابلو انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E در این مدل شامل سه فاز و یک اتصال ارت است؛ به همین دلیل سوکت دارای چهار پین است.

در مقابل، آرایش 3P+E+N شامل سه فاز، ارت و نول بوده و در تجهیزات پنج‌پین استفاده می‌شود. انتخاب بین این دو ساختار باید بر اساس نیاز مدار به نول و مشخصات پلاگ مقابل انجام شود.

نتیجه‌گیری

سوکت تابلویی Bemis BC1-8504-7420 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، چهار پین و با آرایش 3P+E است که برای ولتاژ اعلام‌شده 380 تا 450 ولت و فرکانس 50/60 هرتز طراحی شده است.

طراحی زاویه‌دار 45 درجه، درجه حفاظت IP67، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و کنتاکت‌های نقره‌اندود در سری CEE Norm از مشخصات اصلی این محصول هستند.
