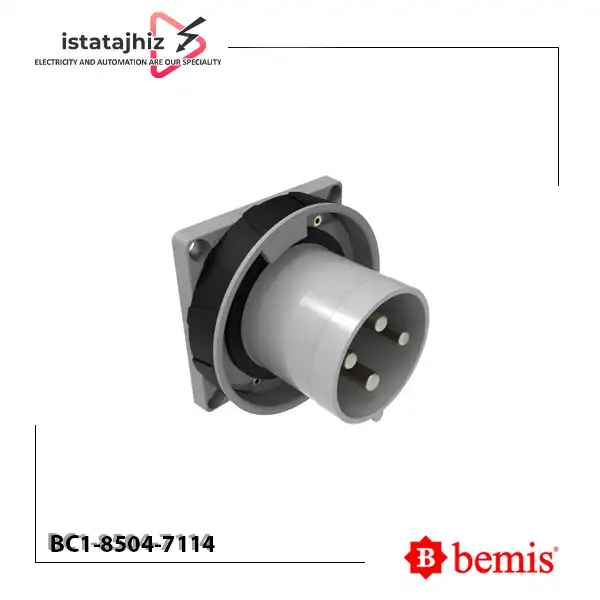

نری تابلویی توکار سه‌فاز Bemis BC1-8504-7114

نری تابلویی Bemis BC1-8504-7114 یک تجهیز اتصال برق صنعتی از سری CEE Norm برند بمیس ترکیه است که برای اتصال تجهیزات و ماشین‌آلات سه‌فاز با جریان نامی 160 آمپر طراحی شده است. این محصول از نوع Panel Mounted Plug بوده و برای نصب روی تابلو، پنل یا بدنه تجهیزات صنعتی استفاده می‌شود.

این مدل دارای 4 پین با آرایش 3P+E است؛ یعنی سه فاز و یک اتصال ارت در ساختار آن وجود دارد. ولتاژ نامی اعلام‌شده برای این محصول 380 تا 450 ولت و فرکانس کاری آن 50/60 هرتز است.

نری تابلویی BC1-8504-7114 دارای درجه حفاظت IP67 بوده و برای کاربردهایی که به حفاظت در برابر نفوذ گردوغبار و آب نیاز دارند، مناسب است. موقعیت ساعت این مدل 7h است و هنگام انتخاب تجهیز مکمل باید با مشخصات اتصال مقابل هماهنگ باشد.

بدنه این محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده و جنس هادی در مشخصات سازنده MS 58 درج شده است. این محصول ساخت کشور ترکیه و متعلق به برند Bemis است.

مشخصات فنی نری Bemis BC1-8504-7114

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8504-7114
• سری محصول : CEE Norm
• نوع محصول : Panel Mounted Plug
• نوع نصب : تابلویی توکار
• جریان نامی : 160 آمپر
• آرایش قطب‌ها : 3P+E
• تعداد پین : 4 پین
• نوع برق : سه‌فاز
• ولتاژ نامی : 380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس هادی : MS 58

ویژگی‌های نری تابلویی 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. مناسب برای برق سه‌فاز
3. دارای 4 پین با آرایش 3P+E
4. مجهز به اتصال ارت
5. طراحی مناسب برای نصب روی تابلو و پنل
6. درجه حفاظت IP67
7. موقعیت ساعت 7h
8. بدنه ساخته‌شده از پلی‌آمید 6
9. هادی از جنس MS 58
10. ساخت ترکیه توسط برند Bemis

درجه حفاظت IP67 در نری بمیس BC1-8504-7114

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

بنابراین نری BC1-8504-7114 برای بسیاری از محیط‌های صنعتی و کارگاهی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. البته حفظ این سطح حفاظت به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است.

نکته: IP67 به معنای مقاومت نامحدود در برابر آب نیست. عمق و مدت مجاز غوطه‌وری باید مطابق مستندات فنی سازنده بررسی شود.

کاربردهای نری Bemis BC1-8504-7114

این نری تابلویی 160 آمپر در کاربردهای مختلف برق صنعتی قابل استفاده است، از جمله:

• تابلوهای برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز پرجریان
• خطوط تولید و تجهیزات کارخانه‌ای
• پنل‌ها و بدنه تجهیزات صنعتی
• سیستم‌های توزیع برق سه‌فاز
• تجهیزات صنعتی نیازمند اتصال ارت
• کارگاه‌ها و محیط‌های صنعتی
• سیستم‌های اتصال برق با نیاز به درجه حفاظت IP67

راهنمای نصب نری تابلویی BC1-8504-7114

برای نصب صحیح این محصول، مدار باید کاملاً از منبع برق جدا شود و سیم‌کشی توسط فرد متخصص انجام گیرد.

1. محل مناسب نصب روی تابلو یا پنل را مشخص کنید.

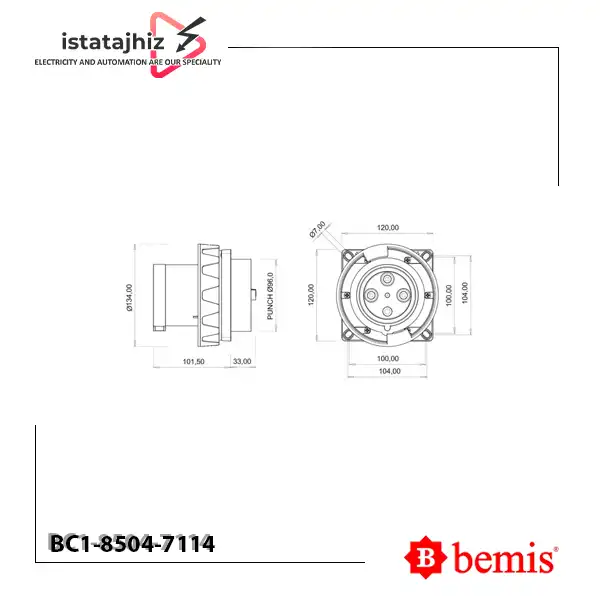

2. ابعاد و فضای نصب را با نقشه فنی سازنده تطبیق دهید.
3. سیم‌های سه فاز و ارت را مطابق آرایش 3P+E شناسایی کنید.
4. اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
5. از اتصال صحیح ارت و استحکام اتصالات اطمینان حاصل کنید.
6. بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.

پیش از برق‌دار کردن مدار، سیم‌بندی و سازگاری نری با تجهیز مقابل را بررسی کنید.

نکته: سطح مقطع مجاز کابل، گشتاور اتصالات، ابعاد دقیق برش پنل و جزئیات ترمینال در اطلاعات بررسی‌شده مشخص نشده‌اند؛ برای تعیین این مقادیر باید به مستندات فنی سازنده مراجعه شود.

قیمت نری Bemis BC1-8504-7114

قیمت نری Bemis BC1-8504-7114 ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای اطلاع از قیمت روز و موجودی این محصول، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید نری Bemis BC1-8504-7114 از ایستاتجهیز

برای خرید نری تابلویی توکار معکوس 160 آمپر سه‌فاز چهار پین بمیس BC1-8504-7114 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت سوکت نری و مادگی صنعتی ، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در نری بمیس

موقعیت ساعت در اتصالات صنعتی CEE Norm یکی از مشخصات مهم در سازگاری مکانیکی اتصال است.

مدل BC1-8504-7114 دارای موقعیت ساعت 7h است؛ بنابراین هنگام انتخاب تجهیز مکمل باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ با یکدیگر مطابقت داشته باشند.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E در این مدل شامل سه فاز و یک اتصال ارت است؛ به همین دلیل نری دارای 4 پین است.

در مقابل، آرایش 3P+E+N شامل سه فاز، ارت و نول بوده و در تجهیزات پنج‌پین استفاده می‌شود. انتخاب بین این دو ساختار باید بر اساس نیاز مدار به نول و مشخصات تجهیز مقابل انجام شود.

نتیجه‌گیری

نری تابلویی Bemis BC1-8504-7114 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، چهار پین و با آرایش 3P+E است که برای ولتاژ 380 تا 450 ولت و فرکانس 50/60 هرتز طراحی شده است.

طراحی تابلویی، درجه حفاظت IP67، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و هادی MS 58 از مشخصات مهم این محصول هستند.
