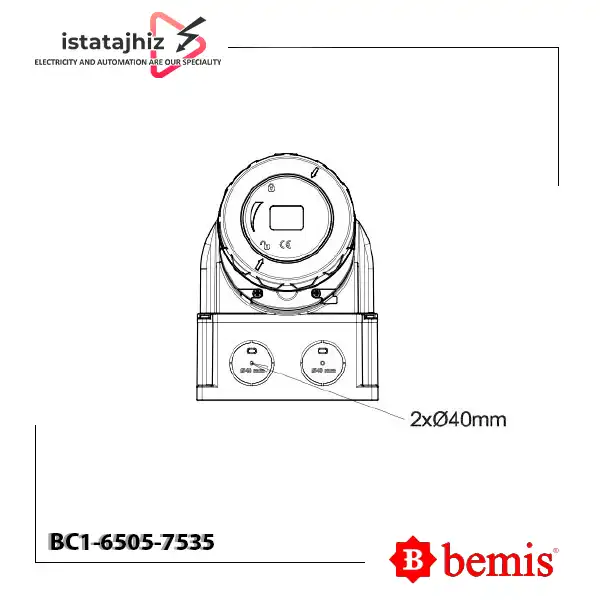

سوکت روکار 90 درجه Bemis BC1-6505-7535

سوکت روکار Bemis BC1-6505-7535 یک تجهیز اتصال برق صنعتی از نوع Low Voltage 90° Surface Socket است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 125 آمپر و آرایش 3P+E+N بوده و برای سیستم‌های سه‌فاز با ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این سوکت دارای 5 پین است که در آرایش 3P+E+N شامل سه فاز، ارت و نول می‌شود. موقعیت ساعت این مدل 6h است و هنگام انتخاب تجهیز متقابل باید این مشخصه با تجهیز مقابل هماهنگ باشد.

سوکت BC1-6505-7535 دارای درجه حفاظت IP67 است و در برابر نفوذ گردوغبار و آب در شرایط تعریف‌شده این درجه حفاظت مقاومت دارد. طراحی 90 درجه روکار، امکان نصب این مدل را روی سطوح و تجهیزات مختلف صنعتی فراهم می‌کند.

بدنه سوکت از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس Brass (برنج) هستند. همچنین این مدل دارای ترمینال‌های پیچی برای اتصال سیم‌هاست.

محصول Bemis BC1-6505-7535 ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی سوکت Bemis BC1-6505-7535

• برند Bemis
• کشور سازنده ترکیه
• کد محصول BC1-6505-7535
• نوع محصول Low Voltage 90° Surface Socket
• نوع نصب روکار
• طراحی 90 درجه
• جریان نامی 125 آمپر
• آرایش قطب‌ها 3P+E+N
• تعداد پین 5 پین
• نوع برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• فرکانس 50/60 هرتز
• موقعیت ساعت 6h
• درجه حفاظت IP67
• نوع حفاظت Water Proof
• نوع ترمینال ترمینال پیچی
• جنس بدنه PA6 / ABS
• جنس کنتاکت Brass / برنج

ویژگی‌های سوکت روکار 125 آمپر بمیس

• جریان نامی 125 آمپر
• مناسب برای سیستم برق سه‌فاز 380 تا 415 ولت
• آرایش 3P+E+N
• دارای 5 پین
• شامل سه فاز، ارت و نول
• موقعیت ساعت 6h
• طراحی 90 درجه روکار
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• مناسب برای کاربردهای برق صنعتی
• ساخت ترکیه توسط برند Bemis

IP67 در سوکت Bemis BC1-6505-7535

درجه حفاظت IP67 میزان مقاومت سوکت را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

رقم 6 نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است و رقم 7 نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعیین‌شده برای این درجه حفاظت است.

بنابراین سوکت BC1-6505-7535 برای بسیاری از محیط‌های صنعتی و کارگاهی دارای گردوغبار، رطوبت یا احتمال تماس با آب مناسب است. حفظ این سطح حفاظت به نصب صحیح و مونتاژ مناسب محصول نیز وابسته است.

کاربردهای سوکت Bemis BC1-6505-7535

سوکت روکار BC1-6505-7535 در کاربردهای مختلف برق صنعتی مورد استفاده قرار می‌گیرد، از جمله:

• تابلوهای برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز
• خطوط تولید
• تجهیزات کارخانه‌ای
• سیستم‌های توزیع برق
• کارگاه‌های صنعتی
• تجهیزات نیازمند اتصال نول
• سیستم‌های اتصال برق صنعتی
• محیط‌های صنعتی دارای گردوغبار و رطوبت

راهنمای نصب سوکت BC1-6505-7535

برای نصب صحیح این سوکت، مدار باید کاملاً از منبع برق جدا شده و سیم‌کشی توسط فرد متخصص انجام شود.

• محل مناسب نصب روی دیوار، تابلو یا سطح تجهیزات را مشخص کنید.
• سیم‌های سه‌فاز، نول و ارت را مطابق آرایش 3P+E+N آماده کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات ترمینال‌های پیچی را به‌درستی و محکم ببندید.
• سوکت را روی سطح موردنظر به‌صورت صحیح تثبیت کنید.
• از استقرار صحیح بدنه و اجزای اتصال اطمینان حاصل کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی، نول و اتصال ارت را بررسی کنید.

قیمت سوکت Bemis BC1-6505-7535

قیمت Bemis BC1-6505-7535 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و اطلاع از موجودی این محصول می‌توانید با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت Bemis BC1-6505-7535 از ایستاتجهیز

برای خرید سوکت روکار 90 درجه 125 آمپر سه‌فاز 5 پین بمیس BC1-6505-7535 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت سوکت نری و مادگی صنعتی ، موجودی و اطلاعات فنی محصولات بمیس را فراهم می‌کند.

اهمیت موقعیت ساعت 6h در سوکت بمیس

موقعیت ساعت 6h یکی از مشخصات مهم در سیستم‌های اتصال برق صنعتی است و هنگام انتخاب تجهیز متقابل باید به آن توجه شود.

برای استفاده از BC1-6505-7535 در یک اتصال کامل، موقعیت ساعت 6h باید با تجهیز مقابل مطابقت داشته باشد. علاوه بر آن، تعداد پین‌ها و آرایش 3P+E+N نیز باید با تجهیز متقابل هماهنگ باشد.

تفاوت آرایش 3P+E و 3P+E+N

سوکت BC1-6505-7535 دارای آرایش 3P+E+N و 5 پین است. در این ساختار، سه فاز به همراه ارت و نول در مدار حضور دارند.

در مقابل، آرایش 3P+E دارای سه فاز و ارت و معمولاً با 4 پین ارائه می‌شود. بنابراین هنگام انتخاب تجهیز مناسب باید تعداد پین و نیاز مدار به نول به‌صورت دقیق بررسی شود.

تفاوت سوکت 90 درجه با مدل مستقیم

سوکت BC1-6505-7535 از نوع 90° Surface Socket است و فرم زاویه‌دار آن برای شرایطی مناسب است که جهت اتصال و فضای اطراف محل نصب، استفاده از ساختار 90 درجه را توجیه می‌کند.

در مدل‌های مستقیم، مسیر اتصال بدون این زاویه طراحی می‌شود. انتخاب نوع مناسب به محل نصب، طراحی تابلو و مسیر اتصال بستگی دارد.

نتیجه‌گیری

سوکت روکار Bemis BC1-6505-7535 یک تجهیز اتصال برق صنعتی 125 آمپر، سه‌فاز، 3P+E+N و 5 پین است که برای ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این مدل با طراحی 90 درجه روکار، درجه حفاظت IP67، موقعیت ساعت 6h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی، برای اتصال تجهیزات سه‌فاز در محیط‌های صنعتی و کارگاهی مناسب است.
