انکودر صنعتی

انکودر (Encoder) یکی از تجهیزات مهم در اتوماسیون صنعتی و سیستم‌های کنترل حرکت است که برای دریافت فیدبک از حرکت مکانیکی و تبدیل آن به سیگنال قابل پردازش توسط تجهیزات کنترلی استفاده می‌شود. انکودرها در کاربردهایی مانند کنترل سرعت و موقعیت موتور، ماشین‌آلات صنعتی، نوار نقاله، خطوط تولید، CNC، سیستم‌های سروو و تجهیزات اندازه‌گیری حرکت به کار می‌روند.

در ایستاتجهیز می‌توانید انواع انکودر صنعتی را بر اساس نوع عملکرد، رزولوشن، نوع خروجی، ساختار شفت، ولتاژ تغذیه و سایر مشخصات فنی بررسی و انتخاب کنید. اگر برای انتخاب انکودر مناسب با PLC، درایو یا سیستم Motion خود به راهنمایی نیاز دارید، مشخصات تجهیز مورد استفاده و شرایط پروژه را در اختیار کارشناسان فنی قرار دهید تا انتخاب دقیق‌تری انجام شود.

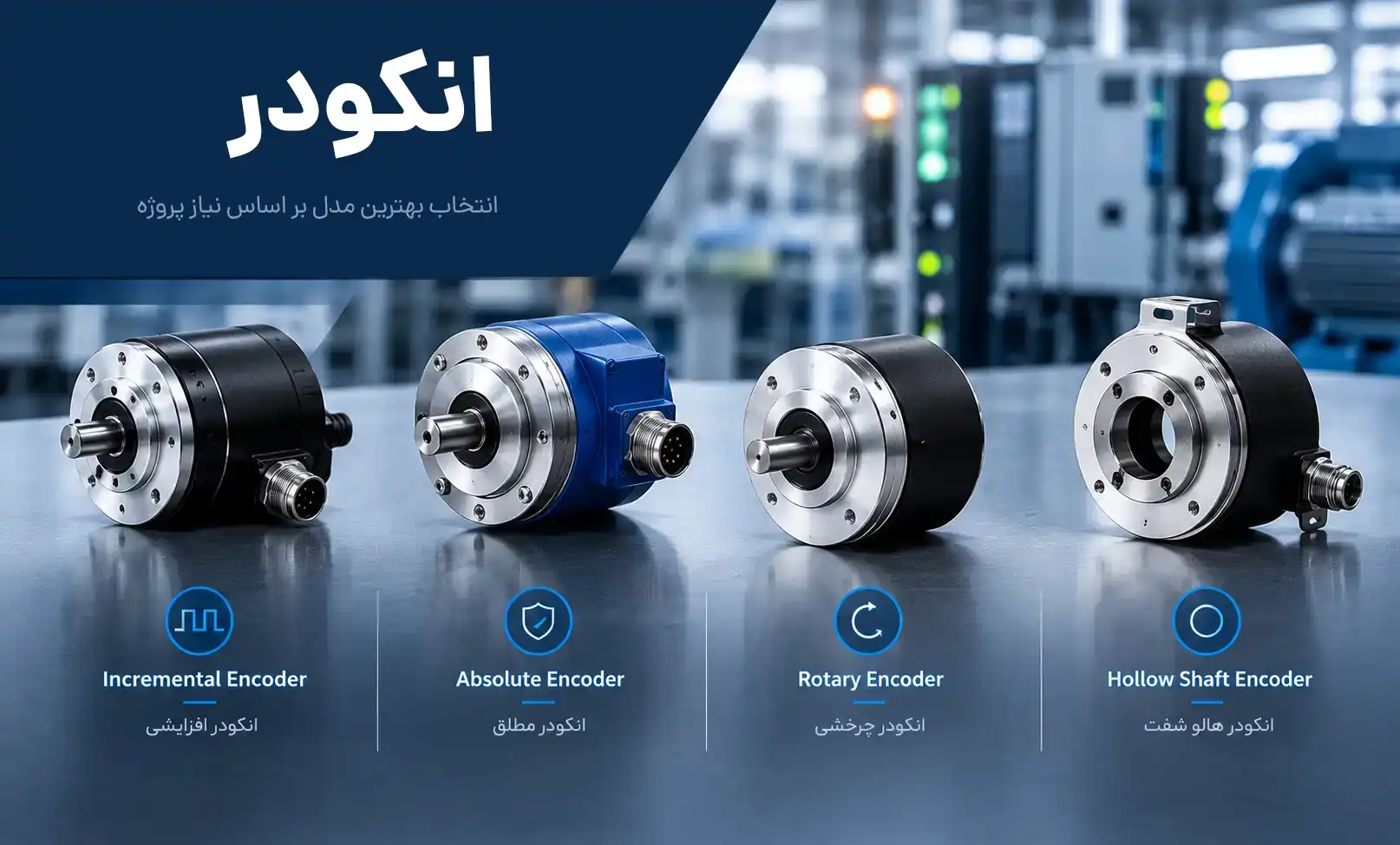

انواع انکودر صنعتی

انکودرها بر اساس نحوه اندازه‌ گیری موقعیت و نوع سیگنال خروجی، مدل‌ های مختلفی دارند. انتخاب نوع مناسب به دقت مورد نیاز، نحوه کنترل حرکت، نوع کنترلر و شرایط نصب بستگی دارد.

انکودر افزایشی (Incremental Encoder)

انکودر افزایشی با تولید پالس‌های الکتریکی، اطلاعات مربوط به حرکت، سرعت و جهت چرخش را در اختیار سیستم کنترل قرار می‌دهد. در مدل‌های رایج، خروجی‌های A و B برای تشخیص حرکت و جهت و خروجی Z به‌ عنوان پالس مرجع استفاده می‌شود. انکودرهای Incremental انتخاب مناسبی برای بسیاری از کاربردهای کنترل سرعت، شمارش، اندازه‌گیری حرکت و فیدبک موتور هستند. هنگام خرید این نوع انکودر باید به PPR، نوع خروجی، ولتاژ تغذیه، حداکثر سرعت، نوع شفت و سازگاری ورودی PLC یا درایو توجه شود.

انکودر مطلق (Absolute Encoder)

در Encoder مطلق، موقعیت محور به‌صورت یک مقدار مشخص قابل تشخیص است. این ویژگی باعث می‌شود Absolute Encoder در کاربردهایی که حفظ اطلاعات موقعیت و تشخیص دقیق موقعیت محور اهمیت دارد، گزینه مناسبی باشد. انکودرهای مطلق می‌توانند به‌صورت Single-Turn یا Multi-Turn باشند و بسته به مدل، از رابط‌ها و پروتکل‌های مختلف صنعتی مانند SSI، CANopen، PROFINET، EtherCAT و سایر اینترفیس ها استفاده کنند.

انکودر چرخشی (Rotary Encoder)

Rotary Encoder برای اندازه‌گیری حرکت زاویه‌ای و چرخش شفت مورد استفاده قرار می‌گیرد و یکی از رایج‌ترین انواع انکودر در اتوماسیون صنعتی است. این انکودرها در مدل‌های مختلف از نظر نوع شفت، رزولوشن، خروجی، ابعاد و نحوه نصب تولید می‌شوند.

راهنمای انتخاب و خرید انکودر صنعتی

انتخاب انکودر مناسب فقط بر اساس برند یا تعداد پالس انجام نمی‌شود. برای جلوگیری از خرید مدل نامناسب، مشخصات انکودر باید با موتور، PLC، درایو، کارت انکودر یا کنترلر حرکت و همچنین شرایط مکانیکی و محیطی پروژه مطابقت داشته باشد.

1. انتخاب Incremental یا Absolute

اگر هدف اصلی دریافت فیدبک سرعت، جهت، شمارش یا موقعیت نسبی باشد، انکودر افزایشی در بسیاری از کاربردها گزینه مناسبی است.

اگر سیستم به اطلاعات موقعیت مطلق نیاز دارد و حفظ موقعیت پس از قطع و وصل برق اهمیت دارد، باید مدل‌های Absolute را بررسی کرد.

2. انتخاب رزولوشن و PPR

در انکودرهای افزایشی، PPR (Pulses Per Revolution) یکی از مهم‌ترین مشخصات فنی است و تعداد پالس‌های تولیدشده در هر دور را مشخص می‌کند. PPR بالاتر لزوماً به معنی انتخاب بهتر نیست. رزولوشن باید با سرعت چرخش، دقت مورد نیاز، نسبت مکانیکی، فرکانس خروجی انکودر و قابلیت ورودی PLC یا درایو هماهنگ باشد.

برای مثال، در یک سیستم با سرعت بالا، استفاده از انکودر با PPR بسیار زیاد می‌تواند فرکانس پالس بالایی ایجاد کند؛ بنابراین پیش از خرید باید حداکثر فرکانس قابل پذیرش توسط ورودی کنترلر نیز بررسی شود.

3. توجه به نوع خروجی انکودر

نوع خروجی باید با ورودی تجهیزی که سیگنال انکودر را دریافت می‌کند سازگار باشد. بسته به مدل ممکن است خروجی‌هایی مانند TTL، HTL، Push-Pull، Open Collector یا Line Driver وجود داشته باشد.

در کاربردهایی که کابل انتقال طولانی یا محیط صنعتی دارای نویز الکتریکی وجود دارد، انتخاب نوع سیگنال مناسب اهمیت بیشتری پیدا می‌کند.

4. بررسی کانال‌ های A، B و Z

در انکودرهای افزایشی، پیکربندی خروجی را نیز باید بررسی کرد.

• A: کانال اصلی پالس
• B: کانال دارای اختلاف فاز برای تشخیص جهت
• Z: پالس مرجع یا Index

بنابراین اگر سیستم کنترل به تشخیص جهت یا پالس مرجع نیاز دارد، باید مدل انکودر با خروجی مناسب انتخاب شود.

5. انتخاب نوع شفت

انکودرها از نظر ساختار مکانیکی می‌توانند دارای Solid Shaft یا Hollow Shaft باشند.

در مدل‌های Solid Shaft معمولاً انکودر توسط کوپلینگ به محور متصل می‌شود. مدل‌های Hollow Shaft برای برخی نصب‌های مستقیم روی شفت تجهیزات مناسب هستند و می‌توانند در شرایطی که فضای نصب محدود است، انتخاب کاربردی‌تری باشند.

قطر شفت، قطر بدنه، نوع فلنج و روش نصب نیز باید قبل از خرید بررسی شود.

6. بررسی ولتاژ تغذیه

ولتاژ تغذیه یکی دیگر از مشخصات ضروری هنگام انتخاب Encoder است. بسته به مدل، انکودرها ممکن است با ولتاژهای مختلفی مانند 5V یا 10 تا 30V DC کار کنند.

ولتاژ تغذیه، نوع خروجی و مشخصات ورودی PLC یا درایو باید با یکدیگر سازگار باشند.

7. توجه به سرعت چرخش

هر انکودر دارای محدوده مشخصی برای سرعت کاری است. اگر انکودر روی موتور یا شفتی با سرعت بالا نصب شود، باید Maximum RPM مدل موردنظر با سرعت واقعی محور مطابقت داشته باشد.

انتخاب صرفاً بر اساس PPR بدون بررسی سرعت کاری می‌تواند باعث انتخاب نامناسب شود.

8. درجه حفاظت و شرایط محیطی

برای استفاده از انکودر در محیط‌های صنعتی باید شرایطی مانند گردوغبار، رطوبت، روغن، لرزش، ضربه و نحوه شست‌وشوی تجهیزات در نظر گرفته شود. درجه حفاظت IP انکودر، نوع کانکتور و کابل باید متناسب با شرایط واقعی نصب انتخاب شوند. برای محیط‌های سخت صنعتی، بررسی دقیق IP و مشخصات سازنده اهمیت ویژه‌ای دارد.

سازگاری انکودر با PLC و درایو

یکی از مهم‌ترین نکات در خرید انکودر، سازگاری آن با تجهیز دریافت‌کننده سیگنال است.

انکودر ممکن است مستقیماً به تجهیزات زیر متصل شود:

• ورودی High-Speed Counter در PLC
• کارت انکودر
• اینورتر یا درایو دارای ورودی فیدبک
• سروو درایو
• کنترلر Motion
• سیستم کنترل موقعیت

بنابراین پیش از انتخاب مدل باید مشخص شود که تجهیز کنترل‌کننده چه نوع ولتاژ، فرکانس ورودی، نوع سیگنال، تعداد کانال و Interface یا پروتکل ارتباطی را پشتیبانی می‌کند. در صورت استفاده از Absolute Encoder نیز سازگاری پروتکل ارتباطی مانند SSI، CANopen، PROFINET یا EtherCAT با کنترلر اهمیت دارد.

کاربردهای انکودر صنعتی

انکودرها در طیف گسترده‌ای از تجهیزات و خطوط صنعتی استفاده می‌شوند، از جمله:

• کنترل سرعت و جهت موتور
• کنترل موقعیت محور
• سیستم‌ های سروو و Motion Control
• ماشین‌ آلات CNC
• نوار نقاله و خطوط انتقال
• ماشین‌ آلات بسته‌بندی
• خطوط تولید اتوماتیک
• ماشین‌ آلات چاپ
• تجهیزات نساجی
• ماشین‌ آلات برش و فرم‌دهی
• سیستم‌ های اندازه‌ گیری طول و حرکت
• جرثقیل و تجهیزات جابه‌جایی صنعتی

نوع انکودر، رزولوشن و خروجی باید متناسب با کاربرد انتخاب شود؛ یک مدل مناسب برای اندازه‌گیری سرعت یک نوار نقاله لزوماً انتخاب مناسبی برای یک محور دقیق سروو یا CNC نیست.

قیمت انکودر صنعتی

قیمت انکودر به مشخصات فنی و ساختار مدل انتخابی بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام Encoderها تعیین کرد. عواملی مانند نوع Incremental یا Absolute، رزولوشن، تعداد دور، نوع خروجی، پروتکل ارتباطی، نوع شفت، درجه حفاظت، سرعت مجاز، برند و شرایط تأمین روی قیمت نهایی تأثیر می‌گذارند.

به همین دلیل برای استعلام قیمت دقیق، بهتر است کد فنی یا مشخصات انکودر موردنیاز خود را ارسال کنید تا مدل مناسب از نظر فنی و اقتصادی بررسی شود.

خرید انکودر از ایستاتجهیز

در ایستاتجهیز انواع تجهیزات اتوماسیون صنعتی با تمرکز بر نیازهای فنی پروژه‌ ها ارائه می‌ شود. هنگام خرید Encoder، علاوه بر قیمت، سازگاری الکتریکی و مکانیکی، رزولوشن، نوع خروجی، شرایط نصب و قابلیت اتصال به PLC یا درایو اهمیت دارد. اگر کد انکودر قبلی خود را دارید، می‌توانید همان کد را برای بررسی ارسال کنید. همچنین در صورت طراحی یک سیستم جدید، مشخصات موتور، PLC یا درایو و کاربرد موردنظر می‌تواند برای انتخاب مدل مناسب مورد استفاده قرار گیرد.

برای استعلام قیمت و خرید انکودر صنعتی، کد فنی یا مشخصات موردنیاز خود را با کارشناسان ایستاتجهیز در میان بگذارید.
