کنتاکتور 32 آمپر CHINT مدل NC1-3210

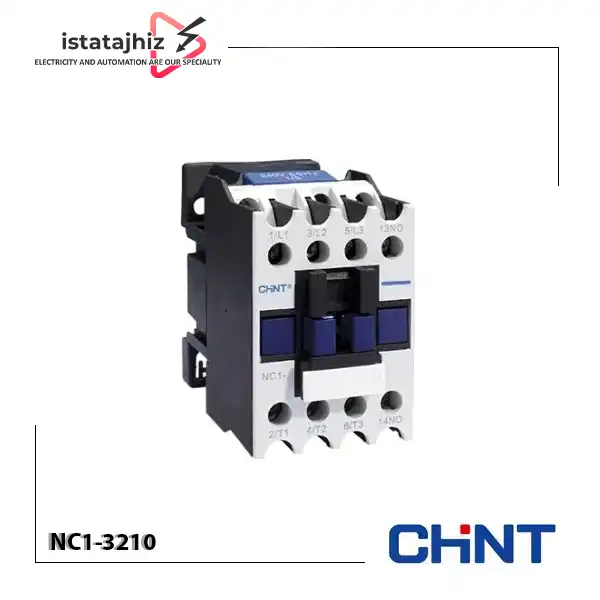

کنتاکتور ۳۲ آمپر CHINT مدل NC1-3210 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت است که برای قطع و وصل مدارهای الکتریکی و کنترل تجهیزات صنعتی، به‌ویژه موتورهای سه‌فاز، مورد استفاده قرار می‌گیرد. این کنتاکتور با سه کنتاکت اصلی قدرت و یک کنتاکت کمکی باز طراحی شده و می‌تواند در سیستم‌های اتوماسیون صنعتی، تابلوهای برق و مدارهای راه‌اندازی موتور به کار گرفته شود.

برند CHINT در تولید تجهیزات برق صنعتی، محصولات متنوعی از جمله کلیدهای حفاظتی، کنتاکتور، رله و تجهیزات کنترلی عرضه می‌کند. سری NC1 برند چنت نیز برای کنترل بارهای الکتریکی و راه‌اندازی موتورهای القایی طراحی شده است. مدل NC1-3210 با جریان نامی ۳۲ آمپر در رده کاری AC-3، برای کاربردهایی مانند راه‌اندازی موتورهای سه‌فاز با توان متناسب، انتخابی قابل بررسی است.

مشخصات فنی کنتاکتور CHINT مدل NC1-3210

یکی از مهم‌ترین نکات هنگام انتخاب کنتاکتور، توجه به رده کاری و شرایط واقعی مدار است. جریان ۳۲ آمپر درج‌شده برای مدل NC1-3210 مربوط به رده بهره‌برداری AC-3 در ولتاژ ۳۸۰ تا ۴۰۰ ولت است. این مقدار را نباید با جریان حرارتی AC-1 یکسان در نظر گرفت؛ زیرا هر رده کاری شرایط متفاوتی از قطع و وصل بار را تعریف می‌کند.

مهم‌ترین مشخصات این مدل عبارت‌اند از:

• جریان نامی AC-3: برابر با ۳۲ آمپر در ولتاژ ۳۸۰/۴۰۰ ولت
• جریان حرارتی قراردادی AC-1: برابر با ۵۰ آمپر
• جریان کاری AC-4: برابر با ۱۲ آمپر در ولتاژ ۳۸۰/۴۰۰ ولت
• توان موتور سه‌فاز در AC-3: برابر با ۱۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت
• تعداد کنتاکت‌های اصلی: سه کنتاکت باز (3NO)
• کنتاکت کمکی: یک کنتاکت باز (1NO)
• ولتاژ عایقی نامی: ۶۹۰ ولت AC
• فرکانس کاری بوبین AC: ۵۰/۶۰ هرتز
• حداکثر ارتفاع نصب: ۲۰۰۰ متر از سطح دریا
• استاندارد مرجع: IEC/EN 60947-4-1

عملکرد کنتاکتور NC1-3210 در مدارهای صنعتی

کنتاکتور NC1-3210 با استفاده از بوبین الکترومغناطیسی، کنتاکت‌های اصلی را کنترل می‌کند. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و کنتاکت‌های قدرت تغییر وضعیت می‌دهند. در نتیجه، مسیر عبور جریان به سمت مصرف‌کننده برقرار می‌شود. با قطع فرمان بوبین نیز کنتاکت‌ها به وضعیت اولیه بازمی‌گردند و مدار قدرت قطع می‌شود.

این عملکرد امکان کنترل از راه دور تجهیزات را از طریق شستی‌ها، رله‌های فرمان، تایمرها و کنترلرهای صنعتی فراهم می‌کند. به همین دلیل، استفاده از این کنتاکتور در تابلوهای برق و مدارهای فرمانی که نیاز به قطع و وصل کنترل‌شده دارند، رایج است.

تفاوت جریان AC-1، AC-3 و AC-4 در مدل NC1-3210

برای انتخاب صحیح کنتاکتور، صرفاً توجه به عدد ۳۲ آمپر کافی نیست. کاتالوگ CHINT سه مقدار متفاوت برای این مدل مشخص کرده است:

• AC-1 – جریان ۵۰ آمپر: مربوط به بارهای غیرالقایی یا دارای ضریب توان مناسب، مانند برخی بارهای مقاومتی است.
• AC-3 – جریان ۳۲ آمپر: برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط عادی کار در نظر گرفته شده است.
• AC-4 – جریان ۱۲ آمپر: برای شرایط کاری سنگین‌تر موتور، مانند راه‌اندازی ضربه‌ای، حرکت پالسی و معکوس‌کردن جهت چرخش در حین کار کاربرد دارد.

بنابراین، اگر قرار است کنتاکتور برای راه‌اندازی موتور استفاده شود، باید جریان و توان موتور با مقادیر رده AC-3 یا AC-4 متناسب باشد. استفاده از عدد ۵۰ آمپر AC-1 به‌عنوان ظرفیت مجاز این کنتاکتور برای راه‌اندازی موتور، انتخاب درستی نیست.

ولتاژ بوبین کنتاکتور CHINT NC1-3210

بوبین وظیفه ایجاد نیروی مغناطیسی برای تغییر وضعیت کنتاکت‌ها را بر عهده دارد. یکی از نکات مهم هنگام خرید کنتاکتور NC1-3210، انتخاب ولتاژ بوبین متناسب با مدار فرمان است.

بر اساس کاتالوگ، نسخه دارای بوبین AC این مدل با ولتاژهای مختلفی از جمله ۲۴، ۳۶، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰، ۲۴۰، ۳۸۰، ۴۱۵ و ۴۴۰ ولت و برخی ولتاژهای بالاتر عرضه می‌شود. همچنین نسخه دارای بوبین DC با ولتاژهای ۲۴، ۳۶، ۴۸، ۱۱۰ و ۲۲۰ ولت در جدول کاتالوگ معرفی شده است.

توجه: این ولتاژها گزینه‌های مختلف سفارش هستند؛ به این معنی که یک بوبین واحد تمام ولتاژهای ذکرشده را پشتیبانی نمی‌کند. هنگام خرید باید ولتاژ دقیق درج‌شده روی بوبین با ولتاژ مدار فرمان مطابقت داشته باشد. در نام‌گذاری کاتالوگ، حرف Z نشان‌دهنده نسخه دارای بوبین DC است.

کنتاکت کمکی و قابلیت توسعه مدار فرمان

مدل NC1-3210 در انتهای شناسه خود پسوند 10 دارد. مطابق جدول کدگذاری کاتالوگ، این پسوند به معنی سه کنتاکت اصلی باز و یک کنتاکت کمکی باز است.

کنتاکت کمکی می‌تواند در مدار فرمان برای مواردی مانند خودنگهدار کردن کنتاکتور، ارسال وضعیت وصل به مدار کنترل یا ایجاد اینترلاک در مدارهای کنترلی مورد استفاده قرار گیرد. در صورت نیاز به تعداد بیشتری کنتاکت کمکی، امکان استفاده از تجهیزات جانبی سازگار با سری NC1 نیز وجود دارد.

حفاظت موتور و انتخاب رله حرارتی مناسب

کنتاکتور به‌تنهایی وظیفه حفاظت کامل موتور در برابر اضافه‌بار را بر عهده ندارد. برای ایجاد حفاظت مناسب، می‌توان آن را همراه با رله اضافه‌بار حرارتی یا الکترونیکی نصب کرد.

در کاتالوگ CHINT برای ترکیب NC1-32 با رله حرارتی، مدل NR2-36 با بازه‌های تنظیم ۲۳ تا ۳۲ آمپر و ۲۸ تا ۳۶ آمپر معرفی شده است. همچنین رله اضافه‌بار الکترونیکی NRE8-25 با بازه تنظیم ۲۲ تا ۳۲ آمپر برای این کنتاکتور ذکر شده است.

انتخاب بازه مناسب رله باید بر اساس جریان نامی درج‌شده روی پلاک موتور و شرایط واقعی بهره‌برداری انجام شود؛ نه صرفاً بر اساس جریان ۳۲ آمپر کنتاکتور. تنظیم نادرست رله می‌تواند باعث عملکرد نامناسب حفاظت موتور شود.

شرایط نصب و نکات مهم بهره‌برداری

برای عملکرد مطمئن کنتاکتور NC1-3210، رعایت شرایط نصب و اتصال سیم‌ها اهمیت دارد. مطابق اطلاعات کاتالوگ، دمای محیط مجاز برای نصب این سری از کنتاکتورها از منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد است و ارتفاع نصب نباید از ۲۰۰۰ متر بیشتر باشد. همچنین زاویه نصب نسبت به صفحه عمودی نباید از حدود مثبت یا منفی ۵ درجه تجاوز کند.

چند نکته مهم در زمان نصب:

• پیش از نصب، ولتاژ بوبین و مشخصات آن را بررسی کنید.
• سطح مقطع سیم و کابل را متناسب با جریان مدار و شرایط نصب انتخاب کنید.
• اتصالات ترمینال‌ها باید محکم و مطابق گشتاور توصیه‌شده انجام شوند.
• از رله اضافه‌بار متناسب با جریان نامی موتور استفاده کنید.
• برای کاربردهای دارای قطع و وصل مکرر یا شرایط کاری سنگین، رده بهره‌برداری مناسب را بررسی کنید.

در جدول اتصالات کاتالوگ، برای ترمینال‌های NC1-32 پیچ M4 و گشتاور سفت‌کردن ۱٫۲ نیوتن‌متر درج شده است. رعایت این مقدار به ایجاد اتصال مناسب و جلوگیری از شل‌شدن ترمینال کمک می‌کند.

کاربردهای کنتاکتور ۳۲ آمپر CHINT مدل NC1-3210

به دلیل برخورداری از سه کنتاکت اصلی قدرت و جریان نامی ۳۲ آمپر در رده AC-3، این کنتاکتور در مدارهای مختلف صنعتی و ساختمانی قابل استفاده است. برخی از کاربردهای آن عبارت‌اند از:

• راه‌اندازی و کنترل موتورهای سه‌فاز با توان متناسب
• استفاده در تابلوهای برق صنعتی و مدارهای فرمان
• کنترل پمپ‌های آب و تجهیزات پمپاژ
• راه‌اندازی فن‌ها و سیستم‌های تهویه صنعتی
• کنترل الکتروموتورهای مورد استفاده در ماشین‌آلات تولیدی
• استفاده در مدارهای نوار نقاله و تجهیزات انتقال مواد
• پیاده‌سازی مدارهای چپ‌گرد و راست‌گرد با تجهیزات جانبی مناسب
• استفاده در مدارهای اتوماسیون صنعتی و کنترل از راه دور

در انتخاب این محصول برای هر کاربرد، باید جریان مصرف‌کننده، نوع بار، دفعات قطع و وصل و شرایط محیطی در نظر گرفته شود. به‌ویژه در کاربردهای موتورمحور، تطبیق مشخصات موتور با رده AC-3 یا AC-4 اهمیت زیادی دارد.

قیمت و خرید کنتاکتور ۳۲ آمپر CHINT مدل NC1-3210

قیمت کنتاکتور ۳۲ آمپر CHINT مدل NC1-3210 با توجه به شرایط تأمین و مشخصات نسخه موردنظر، به‌ویژه نوع و ولتاژ بوبین، می‌تواند متفاوت باشد. به همین دلیل، هنگام استعلام قیمت بهتر است علاوه بر کد NC1-3210، ولتاژ بوبین AC یا DC موردنیاز خود را نیز مشخص کنید.

برای خرید کنتاکتور CHINT و دریافت مشاوره فنی درباره انتخاب مدل مناسب، می‌توانید با مجموعه ایستا تجهیز تماس بگیرید. کارشناسان مجموعه می‌توانند در زمینه بررسی مشخصات فنی، انتخاب ولتاژ بوبین و تطبیق کنتاکتور با موتور یا مدار موردنظر راهنمایی‌تان کنند.
