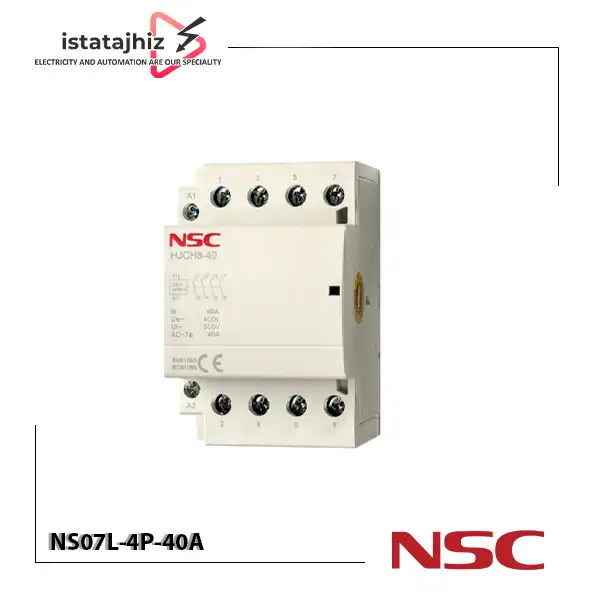

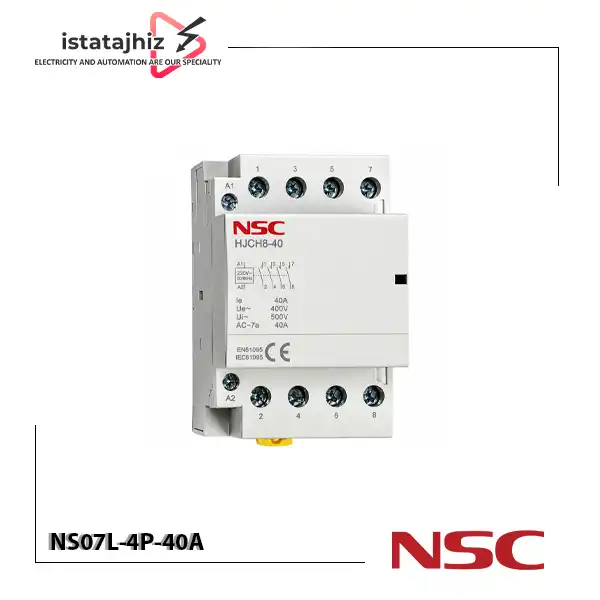

کنتاکتور روشنایی NS07L-4P-40A نیرو سامان، یک کنتاکتور ماژولار چهار پل با جریان نامی ۴۰ آمپر است که برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار با مشخصات فنی آن به کار می رود. این تجهیز با دریافت فرمان الکتریکی، مدار قدرت را وصل یا قطع می کند و امکان کنترل روشنایی از طریق مدار فرمان، تایمر یا سامانه کنترل مناسب را فراهم می سازد. طراحی ماژولار این خانواده برای استفاده در تابلوهای برق و مدارهای توزیع مناسب است؛ به ویژه در پروژه هایی که کنترل متمرکز روشنایی و استفاده بهینه از فضای تابلو اهمیت دارد. سازنده همچنین عملکرد کم صدا و نشانگر رنگی وضعیت قطع و وصل را از ویژگی های این خانواده معرفی کرده است.
کنتاکتور روشنایی چه کاری انجام می دهد؟
در یک مدار روشنایی، کنتاکتور وظیفه قطع و وصل بار را بر اساس فرمان مدار کنترل بر عهده دارد. برای مثال، در یک ساختمان تجاری ممکن است روشنایی چند بخش از طریق تایمر یا سامانه مدیریت ساختمان کنترل شود. در چنین ساختاری، مدار فرمان به بوبین کنتاکتور فرمان می دهد و کنتاکت های قدرت وضعیت مدار روشنایی را تغییر می دهند. استفاده از کنتاکتور به جای کلیدزنی دستی، امکان کنترل گروهی بارها را فراهم می کند. البته انتخاب کنتاکتور باید با نوع بار، جریان واقعی مدار، تعداد دفعات کلیدزنی و مشخصات الکتریکی تجهیز هماهنگ باشد.
در مدل NS07L-4P-40A، چهار پل برای کنترل چند مسیر الکتریکی در نظر گرفته شده است. با این حال، تعداد پل به تنهایی تعیین نمی کند که دستگاه برای هر نوع مدار سه فاز یا تک فاز مناسب است؛ آرایش سیم بندی، نوع کنتاکت ها و الزامات مدار باید پیش از نصب بررسی شوند.
مهم ترین پارامترهای انتخاب پیش از خرید
به موارد زیر توجه کنید:
جریان نامی و نوع بار
عدد ۴۰ آمپر باید در کنار نوع بار و شرایط کار بررسی شود. جریان مجاز کنتاکتور برای همه بارها یکسان نیست؛ برای نمونه، بارهای روشنایی با منابع تغذیه الکترونیکی یا جریان هجومی بالا ممکن است شرایط کلیدزنی متفاوتی نسبت به بار مقاومتی داشته باشند. اگر بار LED یا مدار دارای جریان هجومی قابل توجه است، ظرفیت مناسب آن باید از سازنده تایید شود.
تعداد پل و آرایش کنتاکت ها
این مدل چهار پل است. قبل از سفارش مشخص کنید چند مسیر باید قطع و وصل شوند و آیا به کنتاکت های باز در حالت عادی (NO) یا بسته در حالت عادی (NC) نیاز دارید. چهار پل بودن به تنهایی به معنای وجود چهار کنتاکت NO در هر کد سفارشی نیست؛ آرایش کنتاکت باید با کد دقیق محصول تطبیق داده شود.
ولتاژ مدار قدرت
ولتاژ کاری اعلام شده برای مدل چهار پل در مشخصات سازنده ۴۰۰ ولت AC است. ولتاژ شبکه و شرایط عایقی مدار باید با مشخصات تجهیز سازگار باشند.
ولتاژ بوبین و مدار فرمان
ولتاژ بوبین تعیین می کند که کنتاکتور با چه ولتاژ کنترلی فعال شود. اگر فرمان از تایمر، رله، کنترلر یا خروجی PLC صادر می شود، ولتاژ و ظرفیت خروجی مدار فرمان باید با بوبین سازگار باشد. پیش از خرید، ولتاژ دقیق بوبین نسخه موردنظر را تایید کنید.
تعداد دفعات قطع و وصل
سازنده برای این خانواده حداکثر ۱۰۰ بار قطع و وصل در روز و عمر الکتریکی ۱۰۰٬۰۰۰ سیکل اعلام کرده است. اگر پروژه نیاز به کلیدزنی بسیار پرتکرار دارد، این محدودیت باید در ارزیابی انتخاب لحاظ شود.
دمای محیط و فضای نصب
محدوده دمای کاری اعلام شده از منفی ۵ تا مثبت ۶۰ درجه سانتی گراد است. کاتالوگ خانواده توصیه می کند در دمای ۵۰ تا ۶۰ درجه سانتی گراد از قطعه جداکننده (Spacer) بین کنتاکتورها استفاده شود. این نکته به ویژه در تابلوهای متراکم اهمیت دارد.
درجه حفاظت
درجه حفاظت IP20 برای نصب داخل تابلو و محیطی که در برابر گرد و غبار، رطوبت و تماس ناخواسته محافظت شده باشد مناسب تر است. این درجه حفاظت به معنای مناسب بودن تجهیز برای نصب در فضای باز یا محیط مرطوب نیست.
تفاوت این مدل با کنتاکتورهای مشابه
برای انتخاب درست، باید کنتاکتور روشنایی را بر اساس کاربرد و مشخصات واقعی با گزینه های دیگر مقایسه کرد.
| معیار مقایسه | NS07L-4P-40A | چه زمانی مدل دیگری را بررسی کنیم؟ |
|---|---|---|
| جریان نامی | ۴۰ آمپر | اگر جریان بار یا شرایط کلیدزنی به ظرفیت متفاوتی نیاز دارد. |
| تعداد پل | ۴ پل | اگر مدار به یک، دو یا سه پل نیاز دارد یا آرایش متفاوتی لازم است. |
| نوع کاربرد | کنترل روشنایی و بارهای سازگار | برای موتور یا بار القایی، رده کاربرد و ظرفیت مجاز همان بار باید بررسی شود. |
| مدار فرمان | نسخه موردنظر باید از نظر ولتاژ بوبین تایید شود | اگر خروجی کنترلر یا منبع فرمان ولتاژ دیگری دارد. |
| فضای نصب | طراحی ماژولار و کامپکت | اگر تابلو به درجه حفاظت بالاتر یا نصب در محیط خاص نیاز دارد. |
کاتالوگ نیرو سامان برای خانواده کنتاکتورهای ماژولار، جریان های نامی ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۶۳ و ۱۰۰ آمپر و نسخه های یک پل، دو پل و چهار پل را معرفی می کند. بنابراین انتخاب نسخه دیگر باید بر اساس نیاز واقعی مدار و کد سفارش همان نسخه انجام شود.
نکات نصب و استفاده
نصب این کنتاکتور باید توسط فرد دارای صلاحیت فنی و با رعایت الزامات ایمنی برق انجام شود.
پیش از سیم بندی، تغذیه مدار قدرت و مدار فرمان را قطع و نبود ولتاژ را بررسی کنید.
نقشه سیم بندی سازنده را برای شناسایی ترمینال های قدرت و بوبین مبنا قرار دهید.
ولتاژ بوبین را با ولتاژ خروجی مدار فرمان تطبیق دهید.
جریان بار، نوع مصرف کننده و شرایط کلیدزنی را پیش از بهره برداری بررسی کنید.
برای نصب در محیط با دمای ۵۰ تا ۶۰ درجه سانتی گراد، توصیه سازنده درباره استفاده از Spacer بین کنتاکتورها را رعایت کنید.
در صورت استفاده از کنتاکت کمکی، سازگاری آن با مدل اصلی را از مستندات سازنده تایید کنید.
برای تعیین گشتاور ترمینال ها، سطح مقطع سیم، فاصله نصب و ابعاد دقیق، باید به نقشه نصب یا کاتالوگ مربوط به نسخه تحویلی مراجعه شود؛ این مقادیر در این متن به صورت حدسی ارائه نمی شوند.
چه کسانی به این محصول نیاز دارند؟
این کنتاکتور می تواند برای گروه های زیر گزینه قابل بررسی باشد:
تابلو سازها: برای طراحی تابلوهای کنترل روشنایی و انتخاب کنتاکتور چهار پل.
مهندسان برق و طراحان تاسیسات: برای کنترل متمرکز بارهای روشنایی در ساختمان های تجاری و اداری.
پیمانکاران برق: برای پروژه هایی که جریان، تعداد پل و ولتاژ فرمان با مشخصات تجهیز مطابقت دارد.
تکنسین ها و واحدهای نگهداری و تعمیرات: برای جایگزینی تجهیز موجود، مشروط به تطبیق کد، ولتاژ بوبین و آرایش کنتاکت.
خریداران تجهیزات صنعتی: برای تهیه کنتاکتور ماژولار با جریان نامی ۴۰ آمپر و چهار پل.
اگر پروژه به کلیدزنی بار موتوری، دفعات قطع و وصل بسیار زیاد یا نصب در محیطی با شرایط ویژه نیاز دارد، مناسب بودن این مدل باید با بررسی فنی بیشتر مشخص شود.
جمع بندی فنی
کنتاکتور روشنایی NS07L-4P-40A نیرو سامان یک کنتاکتور ماژولار چهار پل با جریان نامی ۴۰ آمپر است که برای کنترل مدارهای روشنایی و بارهای سازگار با مشخصات آن طراحی شده است. عملکرد کم صدا، نشانگر رنگی وضعیت و طراحی کامپکت از ویژگی های اعلام شده این خانواده هستند.
پیش از سفارش، چهار مورد را با سیستم خود تطبیق دهید: جریان و نوع بار، تعداد پل و آرایش کنتاکت، ولتاژ بوبین و شرایط نصب. همچنین به دلیل تفاوت ظاهری کد صفحه محصول با الگوی کدگذاری کاتالوگ، کد فنی نسخه تحویلی را تایید کنید.
خرید کنتاکتور روشنایی NS07L-4P-40A از ایستا تجهیز
برای خرید کنتاکتور روشنایی NS07L-4P-40A از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران، می توانید موجودی و قیمت روز را استعلام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز برای خریداران فراهم است.
برای خرید تعداد یا تامین تجهیزات یک پروژه، مشخصات فنی موردنیاز و تعداد درخواستی را اعلام کنید تا امکان بررسی گزینه مناسب و دریافت پیش فاکتور رسمی مشخص شود. قیمت روز این محصول باید هنگام سفارش استعلام شود.
- طراحی ماژولار و کامپکت: برای چیدمان منظم تجهیزات در تابلوهای برق مناسب است.
- عملکرد کم صدا: ویژگی اعلام شده توسط سازنده برای استفاده در فضاهایی مانند هتل ها و بیمارستان ها.
- نشانگر رنگی وضعیت: امکان مشاهده وضعیت قطع یا وصل از روی نشانگر.
- تنوع در جریان و آرایش کنتاکت: خانواده محصول نسخه های مختلفی از نظر جریان نامی، تعداد پل و نوع کنتاکت دارد.
- امکان افزودن کنتاکت کمکی در خانواده: برای کاربردهایی که به سیگنال وضعیت یا مدار کمکی نیاز دارند، سازگاری متعلقات باید از کاتالوگ بررسی شود.
- جایگزین مستقیم حفاظت مدار نیست: کنتاکتور برای قطع و وصل مدار است و به تنهایی جایگزین کلید حفاظتی مناسب در برابر اتصال کوتاه و اضافه بار نمی شود.
- IP20: برای محیط هایی که نیاز به حفاظت بیشتر در برابر آب یا گرد و غبار دارند، باید محفظه مناسب در نظر گرفته شود.
- کلیدزنی پرتکرار: حداکثر تعداد قطع و وصل اعلام شده در روز ۱۰۰ بار است؛ شرایط پروژه باید با این مشخصه تطبیق داده شود.
- بارهای دارای جریان هجومی: برای برخی منابع تغذیه روشنایی، درایورها و بارهای القایی، صرف تطبیق جریان نامی ۴۰ آمپر کافی نیست.
