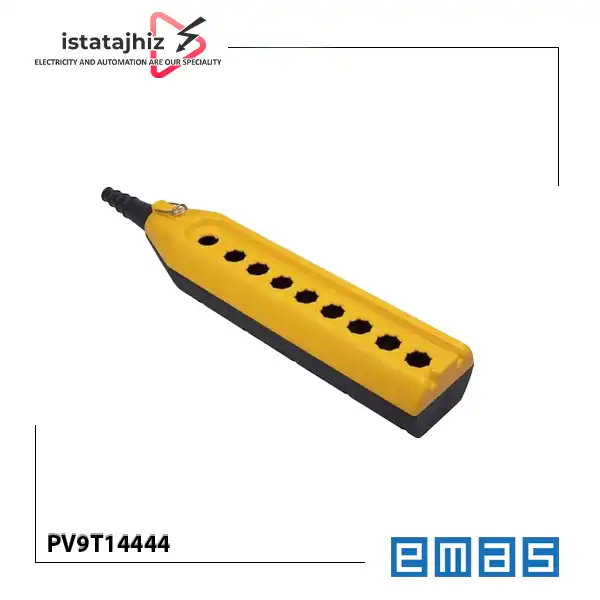

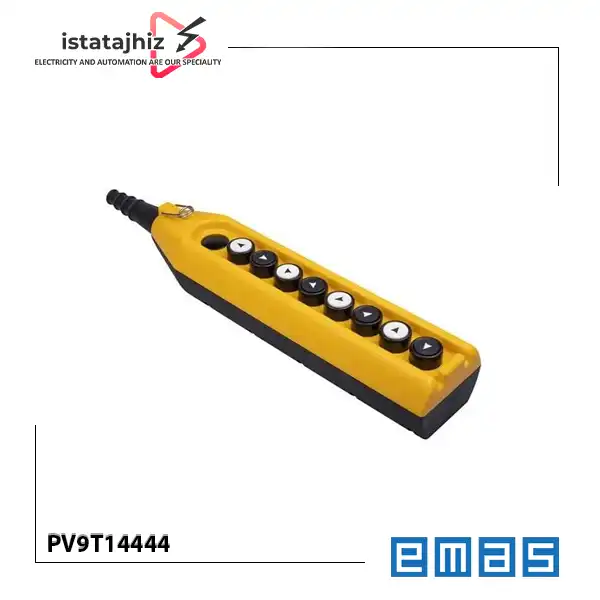

کلید جرثقیل 8 دکمه دو سرعته PV9T14444 برند EMAS از سری PV، یک ایستگاه فرمان سیم دار برای کنترل حرکت جرثقیل و تجهیزات بالابر است. این مدل با ساختار ۹ خانه، عملکرد دو سرعته و یک خانه دارای درپوش کور طراحی شده است. به همین دلیل، می توان آن را برای کاربردهایی بررسی کرد که به هشت محل فرمان و کنترل حرکتی دو مرحله ای نیاز دارند. قابلیت دو سرعته به اپراتور اجازه می دهد، در صورت سازگاری مدار کنترل، فرمان حرکتی را در دو مرحله سرعت صادر کند. این ویژگی در جابه جایی بار اهمیت دارد؛ زیرا در بسیاری از سیستم ها، سرعت پایین تر برای نزدیک شدن به موقعیت مورد نظر و کنترل دقیق تر بار کاربرد دارد، در حالی که سرعت بالاتر برای حرکت سریع تر استفاده می شود.
این محصول یک Crane Pendant Station یا جعبه فرمان آویز سیم دار است و نباید با ریموت کنترل بی سیم اشتباه گرفته شود. همچنین کد PV9T14444 در مستندات سازنده با عنوان مدل دو سرعته دارای درپوش کور معرفی شده است؛ بنابراین وجود شستی توقف اضطراری در این مدل نباید فرض شود.
عملکرد دو سرعته در این جعبه فرمان چگونه است؟
در جعبه های فرمان دو سرعته، شستی حرکتی معمولاً امکان صدور فرمان در دو مرحله را فراهم می کند. بسته به ساختار شستی و مدار کنترل، فشار مرحله اول می تواند فرمان سرعت پایین و فشار بیشتر یا مرحله دوم می تواند فرمان سرعت بالاتر را صادر کند.
در یک جرثقیل سقفی، برای مثال، اپراتور ممکن است هنگام نزدیک کردن بار به محل تخلیه از سرعت پایین تر استفاده کند و برای طی کردن مسیر طولانی تر، سرعت بالاتر را انتخاب کند. این قابلیت به معنی تنظیم مستقل سرعت موتور توسط خود جعبه فرمان نیست؛ سرعت های واقعی به موتور، مدار قدرت، کنتاکتورها یا تجهیزات کنترل سرعت و طراحی سیستم وابسته هستند.
بنابراین، هنگام جایگزینی جعبه فرمان تک سرعته با مدل دو سرعته، فقط تطبیق تعداد شستی ها کافی نیست. مدار فرمان باید برای دریافت و پردازش فرمان های دو مرحله ای طراحی شده باشد.
پیش از خرید این مدل چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
۱. نیاز واقعی به دو سرعت
مهم ترین تفاوت این مدل با نسخه تک سرعته، امکان فرمان در دو مرحله سرعت است. اگر سیستم جرثقیل تنها به فرمان تک سرعته نیاز دارد، لازم است بررسی شود که آیا مدل تک سرعته انتخاب ساده تر و سازگارتری است یا خیر. اگر مدار به دو مرحله سرعت نیاز دارد، باید از سازگاری ورودی های فرمان و مدار قدرت اطمینان حاصل کرد.
۲. تعداد خانه ها و شستی های فعال
سازنده PV9T14444 را مدل ۹ خانه دارای درپوش کور معرفی می کند. بنابراین تعداد خانه ها با تعداد شستی های فعال یکسان نیست. هنگام خرید، آرایش واقعی شستی ها و تعداد جهت های حرکتی را با نقشه فرمان جرثقیل خود تطبیق دهید.
۳. نیاز به توقف اضطراری
این کد در فهرست رسمی EMAS به عنوان مدل دو سرعته دارای درپوش کور معرفی شده است، نه مدل دارای توقف اضطراری. اگر جعبه فرمان باید توقف اضطراری داشته باشد، مدل دیگری از سری PV با مشخصات مناسب باید انتخاب شود. توقف اضطراری بخشی از طراحی ایمنی ماشین است و نباید با افزودن یک شستی معمولی یا فرض وجود آن در جعبه فرمان جایگزین شود.
۴. جریان و ولتاژ مدار فرمان
جریان کاری اعلام شده برای کنتاکت ۴ آمپر در ۲۵۰ ولت AC با رده AC-15 است. این مشخصه برای ارزیابی مدار فرمان اهمیت دارد، اما به تنهایی سازگاری با تمام مدارها را تضمین نمی کند. ولتاژ واقعی مدار، نوع بار، جریان مورد نیاز و نحوه اتصال به کنتاکتورها باید بررسی شوند.
۵. سازگاری با جعبه فرمان قبلی
اگر محصول برای تعمیر یا جایگزینی خریداری می شود، کد مدل قبلی، تعداد خانه ها، تعداد و نوع کنتاکت ها، آرایش فرمان های حرکتی و نیاز به توقف اضطراری را بررسی کنید. مشابه بودن ظاهر یا تعداد خانه ها برای اطمینان از سازگاری کافی نیست.
۶. شرایط محیطی و نصب
درجه حفاظت IP65 برای استفاده در محیط های صنعتی که احتمال تماس با گرد و غبار و پاشش آب وجود دارد، اهمیت دارد. با این حال، حفظ حفاظت به نصب صحیح کابل، گلند، آب بندی و سلامت بدنه وابسته است. ابعاد و جزئیات نصب این مدل باید از نقشه فنی رسمی بررسی شوند.
مزایای قابل اتکای این مدل
- عملکرد دو سرعته: برای مدارهایی که به دو مرحله سرعت فرمان نیاز دارند، قابلیت مرتبط و مشخصی محسوب می شود.
- ساختار ۹ خانه با درپوش کور: امکان استفاده از آرایش متناسب با تعداد فرمان های مورد نیاز را فراهم می کند؛ البته تعداد خانه های فعال باید از روی نمونه واقعی بررسی شود.
- درجه حفاظت IP65: برای کاربردهای صنعتی در معرض گرد و غبار و پاشش آب، در صورت نصب صحیح، ویژگی مهمی است.
- مشخصات اعلام شده کنتاکت: مقدار ۴ آمپر در ۲۵۰ ولت AC و رده AC-15 به ارزیابی سازگاری مدار فرمان کمک می کند.
- تعلق به سری PV: امکان بررسی مدل های هم خانواده با تعداد خانه ها و قابلیت های متفاوت را فراهم می کند.
محدودیت ها و نکات قابل توجه
- این مدل دو سرعته است و ممکن است با مدار فرمان طراحی شده صرفا برای عملکرد تک سرعته سازگار نباشد.
- یک خانه دارای درپوش کور است؛ بنابراین نباید تعداد خانه ها را معادل تعداد شستی های فعال دانست.
- توقف اضطراری به عنوان قابلیت استاندارد این کد معرفی نشده است.
- جریان ۴ آمپر مربوط به کنتاکت در شرایط اعلام شده است و به معنای ظرفیت مستقیم کنترل موتور نیست.
- ابعاد، وزن و جزئیات کامل نقشه اتصالات باید از مستندات فنی همان مدل بررسی شوند.
نکات نصب و استفاده
نصب و سیم بندی باید توسط فرد دارای صلاحیت و مطابق نقشه مدار فرمان جرثقیل انجام شود. پیش از شروع کار، برق مدار قطع و ایمن بودن شرایط کار بررسی شود. شماره ترمینال ها، عملکرد هر شستی و آرایش کنتاکت ها باید با نقشه رسمی و مدار واقعی تطبیق داده شوند؛ از حدس زدن شماره ترمینال یا عملکرد کنتاکت ها خودداری کنید.
سازنده برای سری PV سطح مقطع سیم ۱٫۵ تا ۲٫۵ میلی متر مربع و گشتاور ترمینال ۱٫۵ نیوتن متر را اعلام کرده است. این مقادیر باید با مستندات فنی همان مدل و الزامات نصب مطابقت داده شوند.
درجه حفاظت IP65 به معنی بی نیازی از نصب صحیح نیست. گلند مناسب، آب بندی ورودی کابل و سلامت بدنه باید بررسی شوند. همچنین، چون توقف اضطراری برای کد PV9T14444 به عنوان قابلیت استاندارد معرفی نشده است، نباید از این مدل به تنهایی به عنوان وسیله تامین توقف اضطراری استفاده کرد.
این محصول برای چه کسانی مناسب است؟
این جعبه فرمان می تواند برای گروه های زیر قابل بررسی باشد:
- مهندسان برق و طراحان مدار فرمان جرثقیل
- تکنسین های برق صنعتی و تعمیرکاران جرثقیل و بالابر
- تابلو سازان و سازندگان تجهیزات جابه جایی بار
- واحدهای نگهداری و تعمیرات کارخانه ها
- خریداران صنعتی که به دنبال جایگزینی جعبه فرمان دو سرعته هستند
مناسب بودن نهایی محصول به نیاز سیستم، تعداد فرمان های حرکتی، سازگاری مدار کنترل و الزامات ایمنی بستگی دارد.
جمع بندی فنی
EMAS PV9T14444 یک جعبه فرمان آویز سیم دار از سری PV با ۹ خانه، عملکرد دو سرعته و یک خانه دارای درپوش کور است. مهم ترین معیار انتخاب آن، نیاز سیستم به فرمان دو مرحله ای سرعت و سازگاری آرایش شستی ها با مدار کنترل جرثقیل است. پیش از سفارش، تعداد شستی های فعال، ولتاژ و جریان مدار فرمان، نیاز به توقف اضطراری و کد فنی جعبه قبلی را بررسی کنید.
خرید جعبه فرمان جرثقیل EMAS از ایستا تجهیز
برای استعلام موجودی و قیمت روز ریموت کنترل جرثقیل EMAS مدل PV9T14444 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا تامین تجهیزات پروژه نیز می توانید قیمت و شرایط تامین را استعلام کنید. قیمت نهایی باید بر اساس موجودی و شرایط روز فروش تایید شود.
