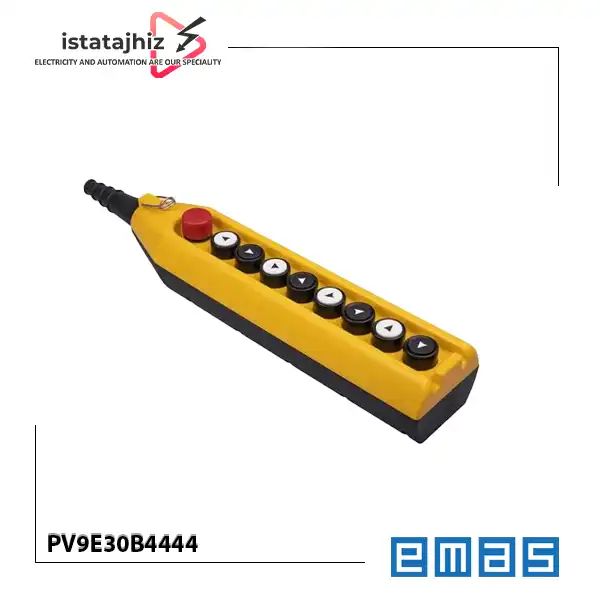

کلید جرثقیل 9 دکمه دو سرعته PV9E30B4444 برند EMAS یک شستی فرمان آویز از سری PV برند اماس است که برای کنترل حرکت جرثقیل و بالابرهای صنعتی در مدارهای فرمان به کار می رود. این مدل دارای ۹ جایگاه، عملکرد دو سرعته و شستی توقف اضطراری با کنتاکت 1NC است. قابلیت فرمان دو سرعته به اپراتور امکان می دهد در صورت پشتیبانی مدار کنترل و تجهیزات محرک، فرمان حرکت را در دو مرحله سرعت صادر کند. این شستی به عنوان رابط فرمان بین اپراتور و مدار کنترل عمل می کند و جایگزین تجهیزات قدرت مانند کنتاکتور یا کلید حفاظتی موتور نیست. پیش از خرید باید تعداد فرمان های مورد نیاز، نحوه کنترل سرعت، نوع کنتاکت توقف اضطراری و ولتاژ مدار فرمان را با سیستم موجود تطبیق دهید.
کلید جرثقیل PV9E30B4444 چه کاری انجام می دهد؟
در یک سیستم جرثقیل، اپراتور از طریق شستی های آویز فرمان هایی مانند حرکت در جهت های مشخص یا بالا و پایین بردن بار را صادر می کند. مدار فرمان این سیگنال ها را دریافت می کند و با توجه به طراحی سیستم، تجهیزات کنترلی مانند کنتاکتورها یا درایو را فعال می سازد.
ویژگی مهم این مدل، فرمان دو سرعته است. در سامانه هایی که موتور یا مدار کنترل برای دو سطح سرعت طراحی شده است، شستی متناسب می تواند فرمان سرعت اول و دوم را صادر کند. با این حال، وجود شستی دو سرعته به تنهایی سرعت موتور را تغییر نمی دهد؛ تجهیزات محرک و مدار فرمان نیز باید قابلیت اجرای دو مرحله سرعت را داشته باشند. این مدل همچنین دارای شستی توقف اضطراری با کنتاکت 1NC است. عملکرد توقف اضطراری باید در مدار ایمنی مناسب پیاده سازی شود و کارایی آن به طراحی، سیم بندی و اجزای کل سیستم بستگی دارد.
پارامترهای مهم برای انتخاب این مدل
به موارد زیر توجه کنید:
1. نیاز واقعی به کنترل دو سرعته
مهم ترین تفاوت این مدل با نسخه تک سرعته، امکان صدور فرمان دو سرعته است. پیش از خرید بررسی کنید که مدار فرمان جرثقیل برای هر حرکت به دو مرحله سرعت نیاز دارد و موتور، کنتاکتورها یا درایو مورد استفاده نیز از این روش کنترل پشتیبانی می کنند. اگر سیستم فقط یک سطح سرعت دارد، مدل تک سرعته ممکن است انتخاب ساده تری باشد.
2. تعداد و آرایش شستی ها

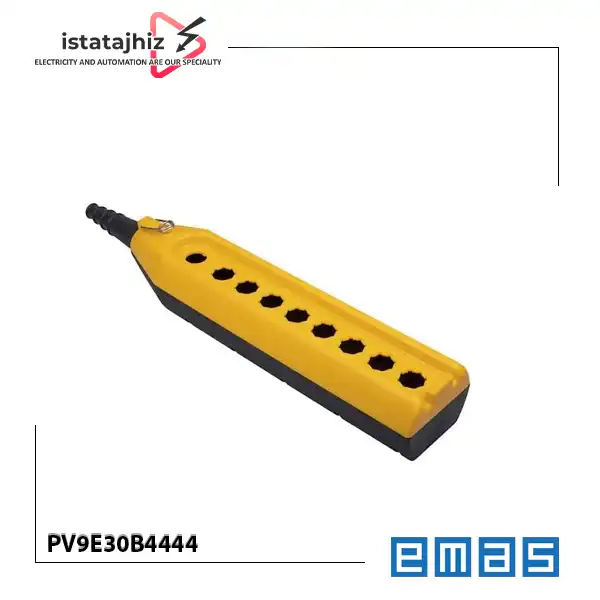

عدد ۹ به تعداد جایگاه های بدنه اشاره دارد و نباید بدون بررسی نقشه یا تصویر رسمی به معنی ۹ شستی حرکتی مستقل تفسیر شود. یکی از جایگاه ها به توقف اضطراری اختصاص دارد. تعداد فرمان های حرکتی و آرایش شستی های هر جهت را با نقشه مدار فرمان تطبیق دهید.
3. کنتاکت توقف اضطراری
در مشخصات PV9E30B4444، کنتاکت توقف اضطراری 1NC درج شده است. اگر مدار ایمنی دستگاه به دو کنتاکت مستقل یا آرایش دیگری نیاز دارد، این مدل را بدون بررسی مهندسی جایگزین نکنید. نوع کنتاکت باید با مدار ایمنی و الزامات طراحی دستگاه سازگار باشد.
4. مشخصات الکتریکی کنتاکت
جریان بهره برداری اعلام شده 4 آمپر در 250 ولت AC با رده مصرف AC-15 است. این مقدار به کنتاکت فرمان مربوط است؛ برای تعیین سازگاری با مدار، ولتاژ فرمان، نوع بار و شرایط قطع و وصل را بررسی کنید. این مشخصه به معنی قابلیت تغذیه مستقیم موتور جرثقیل نیست.
5. درجه حفاظت و شرایط محیطی
درجه حفاظت IP65 برای محیط هایی که احتمال مواجهه محفظه با گرد و غبار یا پاشش آب وجود دارد اهمیت دارد. این درجه به معنی قابلیت غوطه وری در آب نیست. شرایط دمایی اعلام شده سازنده نیز باید با محیط واقعی نصب مقایسه شود.
6. سیم بندی و اتصال کابل
سازنده سطح مقطع سیم قابل اتصال 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر را اعلام کرده است. هنگام نصب، این مقادیر را با نسخه مستندات فنی محصول و الزامات سیم مورد استفاده تطبیق دهید. نقشه ترمینال ها و روش اتصال هر فرمان باید از نقشه رسمی همان مدل استخراج شود.
تفاوت PV9E30B4444 با مدل های مشابه
برخی از تفاوت ها:
مقایسه با PV9E30B2222
هر دو مدل دارای ۹ جایگاه و توقف اضطراری با کنتاکت 1NC هستند. تفاوت اصلی در عملکرد سرعت است:
- PV9E30B4444: دو سرعته
- PV9E30B2222: تک سرعته
اگر سیستم به دو مرحله سرعت نیاز دارد و مدار کنترل با آن سازگار است، مدل PV9E30B4444 را بررسی کنید. برای سیستم تک سرعته، مدل PV9E30B2222 گزینه مرتبط تری است.
مقایسه با PV9E30E4444
مدل PV9E30E4444 نیز یک شستی فرمان ۹ جایگاه، دو سرعته و دارای توقف اضطراری است؛ اما در مشخصات سازنده برای آن کنتاکت 2NC درج شده است. در مقابل، PV9E30B4444 با کنتاکت 1NC معرفی می شود.
انتخاب بین این دو باید بر اساس آرایش مورد نیاز مدار توقف اضطراری و طراحی ایمنی دستگاه انجام شود. تعداد کنتاکت ها را نباید صرفا بر اساس شباهت ظاهری یا تعداد جایگاه ها انتخاب کرد.
مقایسه با PV9E30B444AC20
مدل PV9E30B444AC20 به عنوان نسخه دو سرعته با انتخابگر کلیدی معرفی شده است، در حالی که PV9E30B4444 دارای شستی توقف اضطراری است. بنابراین، تفاوت اصلی در عملکرد جایگاه اول است. انتخابگر کلیدی و توقف اضطراری وظایف متفاوتی دارند و جایگزینی آنها باید بر اساس نیاز واقعی مدار و طراحی ایمنی انجام شود.
مزایای قابل استناد
- عملکرد دو سرعته: برای سیستم هایی مناسب است که به دو سطح فرمان سرعت نیاز دارند و مدار کنترل آنها از این عملکرد پشتیبانی می کند.
- توقف اضطراری با کنتاکت 1NC: امکان استفاده در مدار توقف اضطراری متناسب با طراحی سیستم را فراهم می کند.
- درجه حفاظت IP65: برای حفاظت محفظه در برابر گرد و غبار و پاشش آب در شرایط تعریف شده کاربرد دارد.
- مشخصات فنی مستند: پارامترهایی مانند جریان کنتاکت، ولتاژ عایقی، سطح مقطع سیم و گشتاور ترمینال توسط سازنده اعلام شده اند.
- طول عمر اعلام شده: سازنده حداقل یک میلیون عملکرد مکانیکی و صد هزار عملکرد الکتریکی را درج کرده است؛ عمر واقعی به شرایط بار، محیط و نصب وابسته است.
نکات نصب و استفاده
نصب و سیم بندی باید توسط فرد فنی واجد صلاحیت و بر اساس نقشه مدار فرمان و مستندات سازنده انجام شود. پیش از کار روی مدار، منبع تغذیه را ایمن و قطع کنید و از نبود ولتاژ اطمینان حاصل کنید.
سطح مقطع سیم قابل اتصال و گشتاور ترمینال را مطابق مشخصات اعلام شده سازنده رعایت کنید. از اعمال گشتاور بیش از حد یا استفاده از سیم خارج از محدوده مجاز خودداری کنید. برای اتصال شستی های سرعت اول و دوم، از روی نقشه رسمی مدل اقدام کنید و شماره ترمینال ها را حدس نزنید.
عملکرد توقف اضطراری باید پس از نصب در چارچوب روش آزمون ایمنی دستگاه بررسی شود. درجه حفاظت IP65 نیز زمانی قابل اتکا است که محفظه، ورودی کابل و اتصالات به شکل صحیح نصب شده باشند.
چه کسانی به این محصول نیاز دارند؟
- مهندسان برق و طراحان مدار فرمان جرثقیل
- تابلو سازها و سازندگان سیستم های کنترل بالابر
- تکنسین های برق صنعتی و واحدهای نگهداری و تعمیرات
- تعمیرکاران و تامین کنندگان قطعات جایگزین جرثقیل
- پیمانکاران نصب یا بازسازی سیستم های جابه جایی مواد
این محصول برای کاربرانی مناسب است که به شستی فرمان آویز ۹ جایگاه، عملکرد دو سرعته و توقف اضطراری با کنتاکت 1NC نیاز دارند.
جمع بندی فنی
کلید جرثقیل EMAS مدل PV9E30B4444 یک شستی فرمان آویز دو سرعته با ۹ جایگاه و توقف اضطراری 1NC است. درجه حفاظت IP65، جریان کنتاکت 4 آمپر در 250 ولت AC با رده مصرف AC-15 و ولتاژ عایقی نامی 300 ولت از مشخصات مهم آن هستند.
پیش از سفارش، نیاز سیستم به کنترل دو سرعته، تعداد و آرایش فرمان ها، نوع کنتاکت توقف اضطراری، ولتاژ مدار فرمان و شرایط محیط نصب را بررسی کنید. در صورت جایگزینی قطعه قبلی، تطبیق کد فنی و نقشه ترمینال ها ضروری است.
