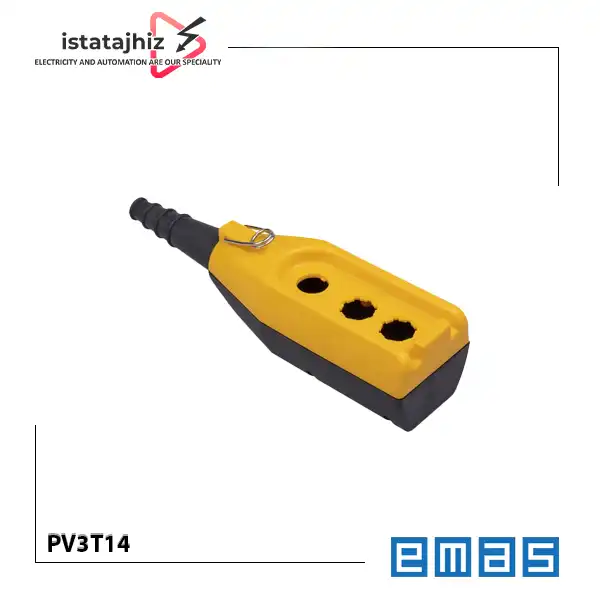

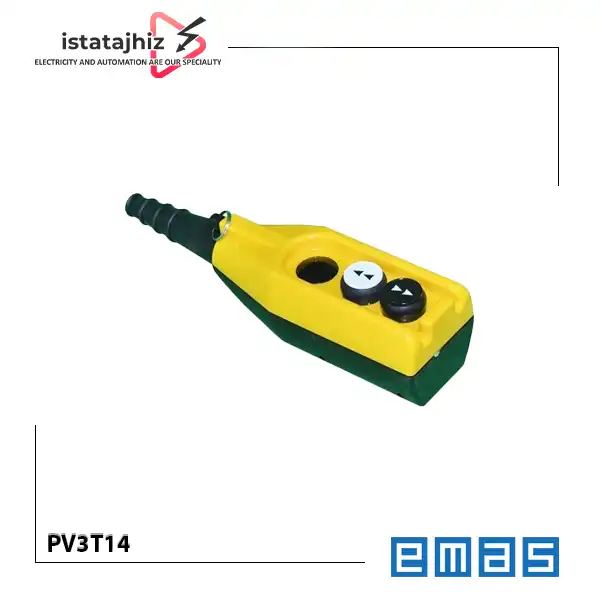

کلید جرثقیل 3 دکمه دو سرعته PV3T14 اماس یک شاسی آویز از سری PV است که برای استفاده در مدار فرمان تجهیزات بالابری و جابه جایی صنعتی طراحی شده است. سازنده این مدل را با مشخصات سه سوراخه، دو سرعته و دارای درپوش کور (Blind Cap) معرفی می کند. این پیکربندی در کاتالوگ رسمی EMAS با کد فنی PV3T14 ثبت شده است.
نکته مهم در انتخاب این محصول، تفاوت میان «سه سوراخه بودن» و «داشتن سه شستی فرمان فعال» است. در مشخصات رسمی PV3T14، یکی از موقعیت ها با عنوان درپوش کور مشخص شده است؛ بنابراین نباید آن را با مدل های دارای شستی توقف اضطراری یا مدل هایی با آرایش متفاوت کنتاکت ها یکسان دانست.
قابلیت دو سرعته این شاسی نیز به این معنا نیست که خود محصول به تنهایی سرعت موتور را کنترل می کند. عملکرد دو سرعته باید با مدار فرمان، کنتاکتورها و طراحی الکتریکی جرثقیل هماهنگ باشد.
کلید جرثقیل PV3T14 چه کاری انجام می دهد؟
شاسی آویز جرثقیل، رابط اپراتور با مدار فرمان دستگاه است. با استفاده از شستی های فعال مجموعه، فرمان حرکتی به مدار کنترل ارسال می شود و مدار متناسب با طراحی خود، تجهیزات کنترلی مربوط به حرکت را فعال می کند. در مدل PV3T14 برند EMAS، مشخصه دو سرعته برای سیستم هایی اهمیت دارد که مدار فرمان آنها امکان انتخاب دو مرحله سرعت را فراهم کرده است. با این حال، عنوان «دو سرعته» به تنهایی مشخص نمی کند هر شستی چه حرکتی را کنترل می کند یا سرعت های موتور چه مقدار هستند؛ این موارد به طراحی دستگاه و نقشه سیم بندی آن وابسته اند.
طبق مشخصات رسمی سازنده، این مدل با درپوش کور عرضه می شود و وجود شستی توقف اضطراری برای PV3T14 در اطلاعات بررسی شده تایید نشده است. اگر توقف اضطراری برای مدار جرثقیل ضروری است، باید مدل دارای این قابلیت انتخاب شود.
پیش از خرید PV3T14 چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
1. نیاز واقعی به کنترل دو سرعته
ابتدا مشخص کنید مدار فرمان جرثقیل برای حرکت با دو مرحله سرعت طراحی شده است یا خیر. قابلیت دو سرعته شاسی باید با مدار کنترل و تجهیزات مرتبط سازگار باشد. این مدل به تنهایی کنترل کننده الکترونیکی سرعت موتور نیست.
2. تعداد سوراخ ها و نوع پیکربندی
PV3T14 سه سوراخه است و در مشخصات رسمی، سوراخ اول آن با درپوش کور مشخص شده است. بنابراین اگر شاسی جایگزین دارای توقف اضطراری یا کلید انتخابگر است، صرف شباهت تعداد سوراخ ها برای جایگزینی کافی نیست.
3. نوع کنتاکت ها و نقشه سیم بندی
پیش از سفارش، نقشه مدار فرمان و نوع کنتاکت های موردنیاز را بررسی کنید. اطلاعات عمومی سری PV را نباید جایگزین نقشه اختصاصی همان مدل یا نقشه سازنده جرثقیل کرد.
4. شرایط محیطی
درجه حفاظت IP65 برای این مدل اعلام شده است. برای حفظ حفاظت در برابر گردوغبار و پاشش آب، نحوه ورود کابل، آب بندی اتصالات و سلامت بدنه نیز اهمیت دارد. درجه حفاظت شاسی به تنهایی تضمین کننده حفاظت کل مجموعه پس از نصب نیست.
5. ابعاد و امکان جایگزینی
اگر محصول برای تعمیر یا تعویض تهیه می شود، شکل ظاهری، نحوه اتصال کابل، فضای نصب و کد قطعه قبلی را با مدل جدید تطبیق دهید. ابعاد دقیق نصب در مشخصات متنی بررسی شده تایید نشد؛ در صورت اهمیت، نقشه فنی رسمی را دریافت کنید.
تفاوت PV3T14 با مدل های مشابه اماس
طبق فهرست رسمی سری PV، تفاوت مدل های زیر در نوع عملکرد سرعت، پیکربندی و وجود یا نبود توقف اضطراری است.

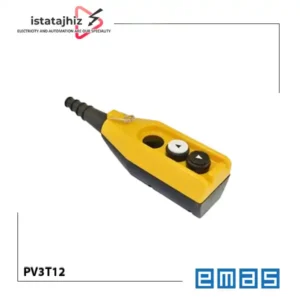

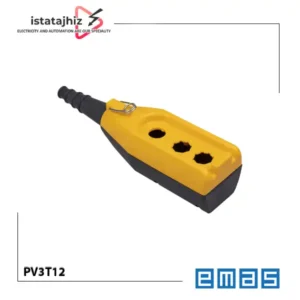

PV3T12: سه سوراخه، تک سرعته و دارای درپوش کور؛ برای کاربردهایی که به عملکرد دو سرعته نیاز ندارند.
PV3T14: سه سوراخه، دو سرعته و دارای درپوش کور؛ برای مدارهای فرمان سازگار با عملکرد دو سرعته.
PV3T1X: سه سوراخه با درپوش کور و پیکربندی خالی از نظر سرعت؛ برای انتخاب آن باید ترکیب دقیق محصول موردنیاز بررسی شود.
PV3E30B2: سه سوراخه، تک سرعته و دارای توقف اضطراری با کنتاکت 1NC.
PV3E30B4: سه سوراخه، دو سرعته و دارای توقف اضطراری با کنتاکت 1NC.
PV3E30E2: سه سوراخه، تک سرعته و دارای توقف اضطراری با کنتاکت 2NC.
PV3E30E4: سه سوراخه، دو سرعته و دارای توقف اضطراری با کنتاکت 2NC.
اگر در مدار جرثقیل به توقف اضطراری نیاز است، PV3T14 را صرفا به دلیل دو سرعته بودن انتخاب نکنید. در این حالت باید مدل دارای توقف اضطراری و آرایش کنتاکت مناسب مدار ایمنی بررسی شود.
مزایای فنی محصول
عملکرد دو سرعته: برای مدارهایی که از دو مرحله سرعت استفاده می کنند، مشروط به سازگاری با طراحی کنترل جرثقیل.
درجه حفاظت IP65: مناسب برای حفاظت محفظه در برابر ورود گردوغبار و پاشش آب، در صورت نصب صحیح.
بدنه ABS تقویت شده: جنس بدنه در توضیحات رسمی سازنده ذکر شده است.
عمر مکانیکی اعلام شده یک میلیون عملکرد: شاخصی برای ارزیابی دوام مکانیکی مجموعه در شرایط تعریف شده سازنده.
سازوکار اینترلاک مکانیکی: سازنده به وجود اینترلاک مکانیکی در سری PV اشاره کرده است؛ عملکرد دقیق آن باید با پیکربندی و نقشه محصول مورد استفاده تطبیق داده شود.
محدودیت ها و نکات قابل توجه
وجود قابلیت دو سرعته به معنی کنترل مستقیم و مستقل سرعت موتور نیست؛ مدار فرمان باید متناسب با آن طراحی شده باشد.
وجود شستی توقف اضطراری برای PV3T14 در مشخصات رسمی بررسی شده تایید نشده است.
مقدار جریان 4 آمپر در رده AC-15 را نباید به عنوان ظرفیت مستقیم قطع و وصل موتور در نظر گرفت.
مشخصات ولتاژ تغذیه مدار فرمان جرثقیل، نقشه سیم بندی و ابعاد نصب باید از مدارک فنی دستگاه یا مستندات کامل محصول بررسی شوند.
عمر مکانیکی و الکتریکی اعلام شده، مقادیر سازنده هستند و به معنی تضمین همان تعداد عملکرد در هر شرایط محیطی و بار نیستند.
نکات نصب و استفاده
نصب و راه اندازی شاسی فرمان جرثقیل باید توسط تکنسین واجد صلاحیت و طبق نقشه مدار و الزامات ایمنی دستگاه انجام شود.
پیش از نصب، کد PV3T14 و پیکربندی شاسی را با قطعه موردنیاز تطبیق دهید.
نقشه سیم بندی دستگاه را بررسی کنید و نوع کنتاکت های موردنیاز را از روی مدار مشخص کنید؛ از روی تعداد سوراخ ها، عملکرد هر شستی را حدس نزنید.
کابل و اتصالات را مطابق مشخصات سازنده انتخاب کنید. دیتاشیت این مدل سطح مقطع 1.5 تا 2.5 میلی متر مربع و گشتاور پیچ 1.5 نیوتن متر را درج کرده است.
برای حفظ IP65، وضعیت آب بندی کابل ورودی، گلند و بدنه را کنترل کنید.
پس از نصب، فرمان ها و عملکرد مدار را طبق روش آزمون ایمن سازنده جرثقیل بررسی کنید. قابلیت توقف اضطراری موردنیاز دستگاه باید مستقل از انتخاب این مدل، به شکل صحیح در طراحی ایمنی تامین شده باشد.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تکنسین های برق صنعتی
تابلو سازها و سازندگان ماشین آلات
تعمیرکاران و واحدهای نگهداری و تعمیرات تجهیزات بالابری
پیمانکاران پروژه های صنعتی
خریدارانی که به شاسی آویز سه سوراخه دو سرعته از سری PV نیاز دارند
جمع بندی فنی
کلید جرثقیل اماس PV3T14 یک شاسی آویز سه سوراخه با عملکرد دو سرعته و درپوش کور است. مهم ترین معیار انتخاب آن، سازگاری عملکرد دو سرعته با مدار فرمان، تطبیق پیکربندی شاسی با نیاز دستگاه و بررسی الزامات ایمنی است.
پیش از خرید، کد مدل، نوع کنتاکت ها، نقشه مدار، شرایط محیطی و ابعاد نصب را بررسی کنید. اگر شاسی به عنوان جایگزین تهیه می شود، عکس قطعه قبلی و اطلاعات مدار فرمان می تواند در انتخاب دقیق تر کمک کند.
