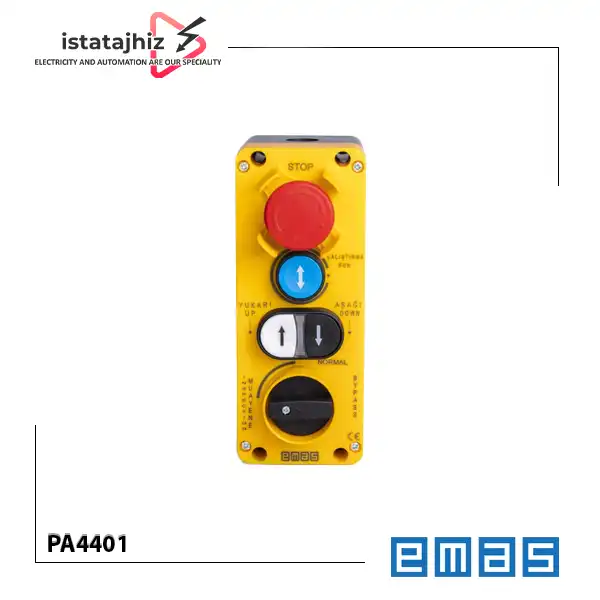

شاسی جرثقیل PA4401 اماس (EMAS PA4401) یک ایستگاه فرمان از سری PA است که برای ارسال فرمان های کنترلی در تجهیزات بالابر و سیستم های مرتبط طراحی شده است. این مجموعه دارای چهار محل نصب تجهیزات کنترلی است و طبق فهرست رسمی سازنده، از اجزای CP200E، CP100DMOO، CP102K20HBOK و PSA20KD340AR تشکیل می شود.
این کد به یک مجموعه از پیش پیکربندی شده اشاره دارد؛ بنابراین هنگام خرید باید علاوه بر تعداد محل های نصب، نوع و عملکرد هر یک از اجزای کنترلی، آرایش کنتاکت ها و نحوه اتصال آن به مدار فرمان دستگاه بررسی شود. صرف شباهت ظاهری یا تعداد دکمه ها برای جایگزینی این مدل با یک شاسی دیگر کافی نیست.
کاربردهای شاسی PA4401
با توجه به دسته بندی رسمی سازنده، کاربرد اصلی این مجموعه در تجهیزات بالابر و سیستم های مرتبط با آسانسور است. استفاده از آن در یک دستگاه دیگر به سازگاری فنی و طراحی مدار فرمان بستگی دارد.
سیستم های بالابر و آسانسور: برای ایجاد مجموعه ای از فرمان های اپراتوری در یک بدنه چهار سوراخه.
مدارهای فرمان تجهیزات جابه جایی بار: در صورت سازگاری مجموعه با ولتاژ فرمان، آرایش کنتاکت ها و الزامات نصب دستگاه.
تعمیر و جایگزینی شاسی موجود: زمانی که مدل نصب شده PA4401 است یا مشخصات و ترکیب اجزای شاسی فعلی با این مدل تطبیق داده شده است.
اگر هدف شما استفاده در جرثقیل سقفی است، پیش از سفارش بررسی کنید که این مدل از نظر نوع بدنه، محل ورود کابل، شیوه آویزان شدن، تعداد فرمان ها و شرایط کاری با طراحی جرثقیل مطابقت داشته باشد. اطلاعات رسمی بررسی شده، PA4401 را در گروه Lift Products معرفی می کند؛ از این رو نباید سازگاری آن با همه انواع جرثقیل را قطعی فرض کرد.
چند مشخصه مهم را چطور تفسیر کنیم؟
جریان 4 آمپر در رده AC-15: این مقدار مربوط به شرایط بهره برداری اعلام شده برای مدارهای کنترل است. نباید آن را به معنی مجاز بودن راه اندازی مستقیم موتور جرثقیل یا تحمل 4 آمپر برای هر نوع بار در نظر گرفت. نوع بار، مشخصات کنتاکت ها و طراحی مدار باید جداگانه بررسی شود.
درجه حفاظت IP65: این مشخصه در صفحه سازنده برای محصول درج شده است؛ با این حال، برای نصب در محیط مرطوب، فضای باز یا محل دارای گردوغبار، شرایط نصب، آب بندی محل ورود کابل و محدوده دقیق حفاظت در نقشه فنی را هم بررسی کنید.
چهار سوراخ نصب: این ویژگی به تعداد محل های تعبیه شده برای تجهیزات کنترلی اشاره دارد، نه تعداد جهت های حرکتی یا تعداد خروجی های مستقل. عملکرد هر فرمان به قطعات نصب شده و سیم بندی آن وابسته است.
پیش از خرید PA4401 چه مواردی را بررسی کنیم؟
به موارد زیر دقت کنید:
1. نوع کاربرد و سازگاری با دستگاه
ابتدا مشخص کنید شاسی برای آسانسور، بالابر یا جرثقیل استفاده می شود. از آنجا که سازنده PA4401 را در گروه محصولات بالابر قرار داده، برای کاربرد جرثقیل سقفی باید تطبیق فنی انجام شود و صرف شباهت ظاهری کافی نیست.
2. ترکیب اجزای کنترلی
کد PA4401 شامل چهار جزء مشخص است. اگر شاسی را برای جایگزینی قطعه قبلی می خرید، کد کامل مدل و شماره قطعات نصب شده را با مجموعه مورد نیاز تطبیق دهید. شاسی چهار سوراخه دیگری از سری PA ممکن است ترکیب متفاوتی از شستی ها، کلیدها یا لوازم جانبی داشته باشد.
3. ولتاژ و نوع مدار فرمان
جریان نامی درج شده برای PA4401 به رده AC-15 مربوط است؛ اما برای انتخاب نهایی باید ولتاژ مدار فرمان، نوع بار کنترلی و مشخصات تجهیزات متصل به کنتاکت ها مشخص باشد. در صورت استفاده از رله یا کنتاکتور واسط، مشخصات مدار واسط نیز باید با طراحی سیستم تطبیق داده شود.
4. محل نصب و شرایط محیطی
دمای کاری اعلام شده از منفی 15 تا مثبت 80 درجه سانتی گراد است. با این حال، برای نصب واقعی باید دمای محیط، لرزش، نفوذ گردوغبار یا آب و نحوه عبور کابل ها بررسی شود. به ویژه اگر شاسی روی دستگاه متحرک نصب می شود، مهار کابل و جلوگیری از وارد شدن کشش به ترمینال ها اهمیت دارد.
5. نقشه کنتاکت ها و عملکرد توقف اضطراری
در مدارهای بالابر و جرثقیل، عملکرد شستی توقف اضطراری و مسیر قطع فرمان باید مطابق طراحی ایمنی دستگاه باشد. پیش از سفارش یا جایگزینی، نقشه کنتاکت ها و منطق عملکرد مدار را بررسی کنید؛ وجود شستی توقف اضطراری به تنهایی تضمین نمی کند که کل سیستم در شرایط خطر به شکل ایمن متوقف خواهد شد.
تفاوت PA4401 با مدل های مشابه
مدل های مختلف سری PA از نظر تعداد محل های نصب و ترکیب تجهیزات کنترلی با هم تفاوت دارند. برای نمونه، در فهرست رسمی سازنده مدل های PA4401، PA4402 و PA4403 به عنوان مجموعه های چهار سوراخه معرفی شده اند، اما ترکیب قطعات آنها یکسان نیست.
PA4401: شامل CP200E، CP100DMOO، CP102K20HBOK و PSA20KD340AR است.
PA4402: از ترکیب متفاوتی شامل B200E، BMUHAFAZA، B101DMOO، B606K20HBOK و PSA20KD340AR تشکیل شده است.
PA4403: با وجود چهار سوراخ نصب و رنگ زرد و مشکی، از قطعات دیگری از جمله PSA020ZS332AR استفاده می کند.
این تفاوت ها نشان می دهند که تعداد سوراخ ها یا ظاهر بدنه برای انتخاب جایگزین کافی نیست. اگر هدف، تعویض شاسی موجود است، کد کامل محصول و ترکیب اجزای آن را بررسی کنید.
مزایای قابل اتکا
مجموعه کنترلی از پیش پیکربندی شده: کد PA4401 ترکیب مشخصی از چهار جزء کنترلی دارد و برای سفارش یا جایگزینی می توان از همین ترکیب استفاده کرد.
چهار محل نصب تجهیزات کنترلی: امکان قرارگیری مجموعه ای از فرمان ها روی یک بدنه را فراهم می کند.
درجه حفاظت IP65 اعلام شده: این مشخصه برای ارزیابی تناسب محصول با شرایط محیطی مفید است؛ البته شرایط نصب و آب بندی کابل ها نیز باید رعایت شود.
محدوده دمای کاری مشخص: سازنده بازه منفی 15 تا مثبت 80 درجه سانتی گراد را اعلام کرده است.
مستندات فنی رسمی: دیتاشیت و نقشه فنی محصول در وب سایت سازنده در دسترس است و می توان پیش از نصب، ابعاد و اطلاعات اتصال را بررسی کرد.
محدودیت ها و نکات مهم
PA4401 یک مجموعه فرمان است، نه یک ریموت کنترل بی سیم؛ اطلاعات سازنده برای این مدل، تجهیزات کنترلی نصب شده روی یک ایستگاه فرمان را توصیف می کند.
همچنین جریان 4 آمپر اعلام شده در رده AC-15 را نباید با جریان نامی موتور یا ظرفیت مستقیم قطع و وصل بار قدرت اشتباه گرفت. برای فرمان دادن به موتور، باید مدار قدرت و مدار فرمان مطابق طراحی سیستم و الزامات ایمنی از هم تفکیک شوند.
اگر برای جرثقیل سقفی به شاسی آویز نیاز دارید، نوع نصب و نحوه ورود کابل را به طور خاص بررسی کنید. در منابع بررسی شده، اطلاعاتی که سازگاری PA4401 را با همه مدل های جرثقیل سقفی تضمین کند، پیدا نشد.
نکات نصب و استفاده
پیش از سیم بندی، نقشه فنی و دیاگرام کنتاکت های همین مدل را بررسی کنید.
سازنده سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر را اعلام کرده است. این مقادیر را مطابق ترمینال های مربوطه و دستورالعمل نصب به کار ببرید.
پیش از نصب، ولتاژ مدار فرمان، نوع بار و عملکرد مورد انتظار هر شستی یا کلید را با مدار دستگاه تطبیق دهید.
برای استفاده از توقف اضطراری، طراحی مدار ایمنی و نحوه قطع انرژی باید بر اساس الزامات دستگاه بررسی شود؛ صرف وجود شستی توقف اضطراری کافی نیست.
نقشه فنی رسمی، ابعاد نمای روبرو و جانبی و دیاگرام های کنتاکت را نشان می دهد؛ از آن برای بررسی فضای نصب و اتصالات استفاده کنید.
چه کسانی به این محصول نیاز دارند؟
این محصول می تواند برای گروه های زیر مرتبط باشد:
مهندسان برق و طراحان مدار فرمان بالابر و آسانسور
تکنسین های برق صنعتی و تعمیرکاران تجهیزات بالابر
واحدهای نگهداری و تعمیرات که به دنبال جایگزینی یک مجموعه PA4401 هستند
تابلو سازها و سازندگان تجهیزات، در صورت تطبیق مشخصات مجموعه با طراحی دستگاه
خریداران صنعتی که کد فنی دقیق و ترکیب قطعات مورد نیازشان را می دانند
برای انتخاب این مدل به عنوان شاسی جرثقیل سقفی، سازگاری با دستگاه باید جداگانه تایید شود.
جمع بندی فنی
شاسی فرمان EMAS PA4401 یک مجموعه چهار سوراخه زرد و مشکی از سری PA است که برای کاربردهای بالابر معرفی شده و از چهار جزء کنترلی مشخص تشکیل می شود. مشخصات قابل توجه آن شامل جریان اعلام شده 4 آمپر در 250 ولت AC با رده AC-15، درجه حفاظت IP65 و دمای کاری منفی 15 تا مثبت 80 درجه سانتی گراد است.
پیش از سفارش، کد مدل، ترکیب قطعات، ولتاژ مدار فرمان، نقشه کنتاکت ها و نوع نصب را با دستگاه خود تطبیق دهید. اگر کاربرد شما جرثقیل سقفی است، حتماً سازگاری آن را با طراحی دستگاه بررسی کنید.
