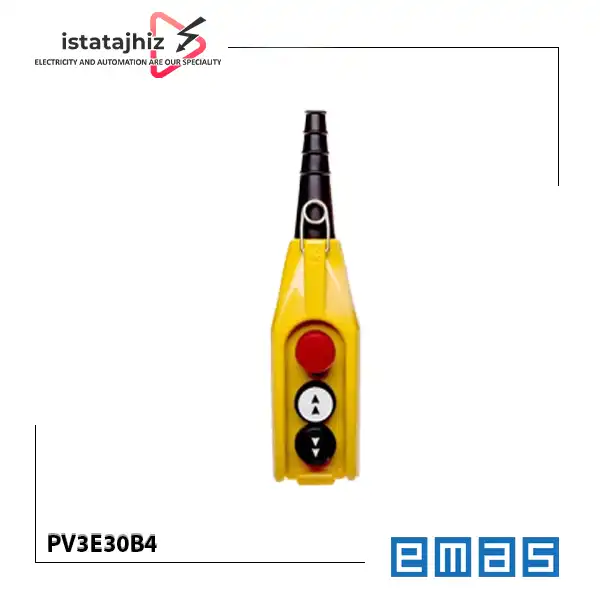

کلید جرثقیل 3 دکمه دو سرعته PV3E30B4 اماس یک شاسی آویز فرمان از سری PV برند EMAS است که برای کنترل حرکت جرثقیل های صنعتی طراحی شده است. این مدل سه محل نصب تجهیزات کنترلی دارد و برای فرمان های حرکتی دو سرعته در نظر گرفته شده است. همچنین محل اول آن به شستی توقف اضطراری با کنتاکت بسته در حالت عادی (1NC) اختصاص دارد.
دو سرعته بودن شاسی به اپراتور امکان می دهد در سیستم های سازگار، فرمان حرکت را در دو مرحله سرعت صادر کند؛ برای مثال، سرعت پایین تر می تواند در موقعیت هایی که به حرکت کنترل شده تر نیاز است کاربرد داشته باشد. البته سرعت واقعی، نحوه انتخاب سرعت و عملکرد هر جهت به مدار فرمان، کنتاکتورها و طراحی جرثقیل بستگی دارد و صرف انتخاب شاسی، سرعت یا منطق کنترلی مشخصی را تضمین نمی کند.
این شاسی چه کاری انجام می دهد؟
PV3E30B4 رابط اپراتور با مدار فرمان جرثقیل است. فشردن شستی های مربوطه، فرمان الکتریکی را به مدار کنترل ارسال می کند تا تجهیزات سوئیچینگ مناسب، حرکت موردنظر را اجرا کنند. در مدل دو سرعته، مدار باید برای دریافت فرمان های مربوط به هر دو مرحله سرعت طراحی شده باشد.
توقف اضطراری این مجموعه نیز از طریق کنتاکت 1NC تعریف شده است. این کنتاکت باید مطابق نقشه مدار و طراحی ایمنی دستگاه استفاده شود؛ وجود شستی توقف اضطراری به تنهایی تضمین کننده ایمنی کامل جرثقیل نیست.
کاربردهای محصول
جرثقیل های صنعتی: برای کنترل فرمان های حرکتی تک جهته یا چند جهته مطابق طراحی دستگاه، با امکان انتخاب دو مرحله سرعت در مدار سازگار.
تجهیزات بالابر: در سیستم هایی که شاسی آویز سه سوراخه دو سرعته با توقف اضطراری 1NC نیاز دارند.
جایگزینی شاسی فرمان موجود: هنگامی که مدل قبلی از نظر تعداد محل های نصب، سرعت، آرایش کنتاکت توقف اضطراری و اتصال با PV3E30B4 مطابقت دارد.
این محصول یک شاسی فرمان است و به تنهایی جایگزین مدار قدرت، کنتاکتورها، حفاظت موتور یا کنترلر کامل جرثقیل نمی شود.
مهم ترین پارامترهای انتخاب پیش از خرید
به پارامترهای زیر توجه کنید:
1. نیاز به دو سرعت
اگر جرثقیل باید امکان حرکت با دو سرعت را داشته باشد، PV3E30B4 قابل بررسی است. در سیستم تک سرعته، انتخاب مدل تک سرعته می تواند مناسب تر باشد. وجود قابلیت دو سرعت در شاسی به تنهایی تضمین نمی کند که موتور بدون مدار فرمان و تجهیزات سازگار، دو سرعت متفاوت داشته باشد.
2. تعداد محل های نصب و آرایش فرمان ها
این مدل سه سوراخه است و محل اول به توقف اضطراری اختصاص دارد. قبل از خرید، بررسی کنید که دو محل دیگر با فرمان های مورد نیاز جرثقیل و نقشه سیم بندی آن سازگار باشند. تعداد سوراخ ها را نباید با تعداد کل عملکردهای کنترلی اشتباه گرفت؛ شستی های دو سرعته می توانند بیش از یک وضعیت عملکرد داشته باشند.
3. کنتاکت توقف اضطراری
PV3E30B4 با کنتاکت توقف اضطراری 1NC معرفی شده است. اگر طراحی مدار ایمنی جرثقیل به دو کنتاکت NC مستقل نیاز دارد، باید مدل دیگری از همین خانواده بررسی شود. انتخاب نهایی باید بر اساس نقشه مدار و الزامات ایمنی دستگاه انجام شود.
4. ولتاژ و نوع مدار فرمان
جریان 4 آمپر در 250 ولت AC با رده AC-15، مشخصه کاری کنتاکت است و به معنی آن نیست که شاسی برای اتصال مستقیم به هر موتور یا بار قدرتی مناسب باشد. ولتاژ مدار فرمان، نوع بار، مشخصات کنتاکتورها و نحوه سیم بندی باید با سیستم موجود تطبیق داده شوند.
5. شرایط محیطی و نصب
درجه حفاظت IP65 و دمای کاری منفی 15 تا مثبت 80 درجه سانتی گراد از مشخصات اعلام شده سازنده هستند. با این حال، در محیط دارای رطوبت، گردوغبار، لرزش یا حرکت مداوم کابل باید شرایط نصب، آب بندی و مهار کابل هم بررسی شود.
6. سازگاری با شاسی قبلی
در صورت تعویض شاسی، کد فنی کامل، تعداد سوراخ ها، نوع سرعت، کنتاکت توقف اضطراری، ابعاد و مسیر ورود کابل را با قطعه قبلی تطبیق دهید. یکسان بودن ظاهر یا برند به تنهایی برای جایگزینی کافی نیست.
تفاوت PV3E30B4 با مدل های مشابه
طبق فهرست رسمی EMAS، مدل های زیر از نظر سرعت و کنتاکت توقف اضطراری با یکدیگر تفاوت دارند.
PV3E30B2: سه سوراخه، تک سرعته، توقف اضطراری 1NC.
PV3E30B4: سه سوراخه، دو سرعته، توقف اضطراری 1NC.
PV3E30E2: سه سوراخه، تک سرعته، توقف اضطراری 2NC.
PV3E30E4: سه سوراخه، دو سرعته، توقف اضطراری 2NC.
اگر به شاسی دو سرعته با توقف اضطراری 1NC نیاز دارید، PV3E30B4 با این ترکیب مشخصات معرفی شده است. اگر مدار ایمنی به 2NC نیاز دارد، PV3E30E4 را بررسی کنید. انتخاب نهایی باید با نقشه و الزامات سیستم کنترل جرثقیل تطبیق داده شود.
مزایای فنی محصول
کنترل دو سرعته: مناسب برای مدارهایی که از دو مرحله سرعت پشتیبانی می کنند.
توقف اضطراری با کنتاکت 1NC: امکان تطبیق با مدارهایی را فراهم می کند که به این آرایش کنتاکت نیاز دارند.
درجه حفاظت IP65: برای ارزیابی کاربرد در محیط های دارای گردوغبار یا پاشش آب مفید است؛ البته نصب و آب بندی صحیح همچنان ضروری است.
بدنه ساخته شده از مواد تقویت شده ABS: سازنده به طراحی ارگونومیک و استفاده از مواد تقویت شده اشاره کرده است.
سازوکار اینترلاک مکانیکی: طبق توضیح سازنده، از فعال شدن هم زمان فرمان های متضاد جلوگیری می کند. عملکرد واقعی باید با مدار و پیکربندی دستگاه سازگار باشد.
نکات نصب و استفاده
پیش از سیم بندی، دیتاشیت و نقشه فنی PV3E30B4 را بررسی کنید.
سطح مقطع سیم قابل اتصال طبق مشخصات سازنده 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر است.
ولتاژ مدار فرمان و مشخصات تجهیزات متصل به کنتاکت ها را پیش از اتصال بررسی کنید.
سیم بندی فرمان های دو سرعته باید مطابق نقشه مدار جرثقیل انجام شود؛ از حدس زدن ترمینال ها یا نحوه اتصال خودداری کنید.
عملکرد توقف اضطراری و جلوگیری از فعال شدن هم زمان فرمان های متضاد را پس از نصب، طبق روش ایمن و توسط فرد فنی واجد صلاحیت آزمایش کنید.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات تجهیزات جابه جایی بار
سازندگان و تعمیرکاران سیستم های بالابر و جرثقیل
تابلو سازها و پیمانکارانی که به شاسی آویز سه سوراخه دو سرعته نیاز دارند
خریدارانی که قصد جایگزینی شاسی موجود با کد فنی یکسان را دارند
جمع بندی فنی
شاسی جرثقیل EMAS PV3E30B4 یک شاسی آویز سه سوراخه، دو سرعته از سری PV است که به توقف اضطراری با کنتاکت 1NC مجهز شده است. درجه حفاظت IP65، جریان کاری 4 آمپر در 250 ولت AC با رده AC-15 و سازوکار اینترلاک مکانیکی از مشخصات مهم آن هستند.
پیش از سفارش، تعداد فرمان ها، نیاز به دو سرعت، آرایش کنتاکت توقف اضطراری، ولتاژ مدار فرمان و سازگاری نصب را با جرثقیل خود تطبیق دهید. اگر مدار ایمنی به دو کنتاکت NC نیاز دارد، مدل PV3E30E4 نیز قابل بررسی است.
