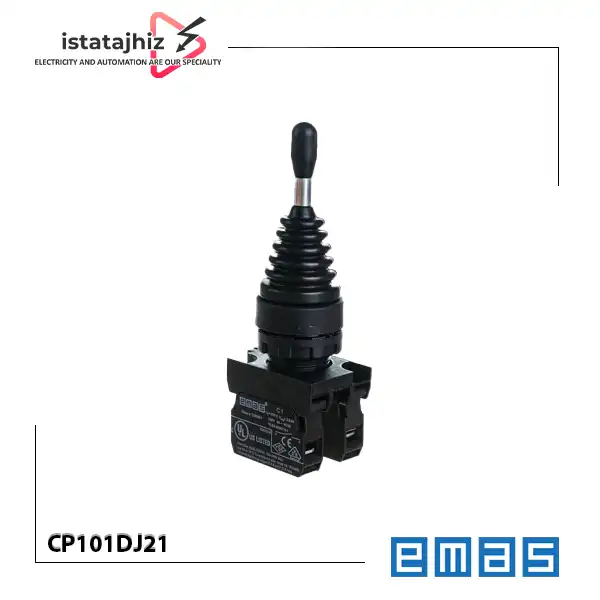

جوی استیک استارتی CP101DJ21 اماس از سری پلاستیکی CP برند EMAS، یک فرمان دستی دو جهته برای ارسال فرمان به مدارهای کنترلی است. این مدل با مکانیزم فنر برگشت (Spring Return) طراحی شده است؛ یعنی پس از رها کردن اهرم، اهرم به موقعیت اولیه برمی گردد. این ویژگی آن را برای کاربردهایی مناسب می کند که فرمان باید هنگام حرکت دادن اهرم صادر شود و پس از رها کردن آن، عملگر به وضعیت خنثی بازگردد. این مدل دارای دو موقعیت فرمان، قطر نصب 22 میلی متر و آرایش کنتاکت 1NO+1NO است. بنابراین، پیش از خرید باید علاوه بر ابعاد نصب، تعداد و نوع کنتاکت ها و نحوه عملکرد فرمان در مدار بررسی شود. مشخصات زیر بر اساس اطلاعات منتشرشده توسط سازنده برای مدل CP101DJ21 تنظیم شده است.
کاربردهای جوی استیک استارتی EMAS
مدارهای فرمان ماشین آلات صنعتی: برای ارسال فرمان دستی دو جهته به مدار کنترل دستگاه.
تابلوهای کنترل اپراتوری: برای کنترل دستی عملکردهایی که به دو فرمان مجزا نیاز دارند.
تجهیزات جابه جایی و مکانیزم های حرکتی: در صورت سازگاری مدار کنترل و تجهیزات عملگر، برای صدور فرمان حرکت در دو جهت.
ماشین آلات دارای کنترل دستی لحظه ای: در کاربردهایی که پس از رها کردن اهرم باید فرمان قطع شود یا مدار به وضعیت اولیه بازگردد.
توجه داشته باشید که این قطعه یک المان فرمان الکتریکی است؛ به تنهایی موتور یا بار قدرت را راه اندازی نمی کند. انتخاب کنتاکتور، رله، ورودی PLC و سایر تجهیزات واسط باید با توجه به مدار و مشخصات بار انجام شود.
مهم ترین نکات برای انتخاب و خرید
به نکات زیر توجه کنید:
1. فنر برگشت یا عملکرد ماندگار
CP101DJ21 پس از رها شدن اهرم به موقعیت اولیه برمی گردد. اگر نیاز دارید اهرم پس از حرکت در موقعیت انتخاب شده باقی بماند، این مدل انتخاب مناسبی نیست و باید مدل ماندگار CP101DJ20 را بررسی کنید.
2. تعداد موقعیت ها و کنتاکت ها
این مدل دو موقعیت فرمان و آرایش 1NO+1NO دارد. پیش از سفارش، بررسی کنید مدار شما به دو فرمان مجزا با کنتاکت باز معمولی نیاز داشته باشد. اگر مدار به کنتاکت بسته معمولی (NC) یا موقعیت های بیشتری نیاز دارد، باید مدل دیگری انتخاب شود.
3. قطر محل نصب

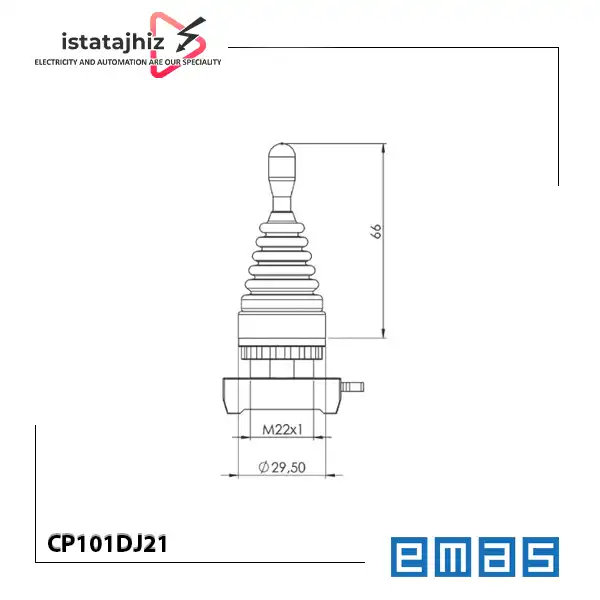

قطر نصب این مدل 22 میلی متر است. در زمان جایگزینی جوی استیک قدیمی یا نصب روی درب تابلو، قطر سوراخ و فضای لازم پشت پنل را بررسی کنید.
4. سازگاری الکتریکی با مدار فرمان
جریان کنتاکت، ولتاژ مدار و نوع بار باید با اطلاعات سازنده و طراحی مدار تطبیق داده شوند. برای اتصال به PLC، رله یا کنتاکتور نیز باید مشخص شود که آرایش کنتاکت این مدل با ورودی یا مدار موردنظر سازگار است.
5. شرایط محیطی نصب
سازنده درجه حفاظت IP65 را برای سمت جلوی پنل اعلام کرده است. این مشخصه به معنی IP65 بودن تمام مجموعه از جمله پشت پنل و اتصالات نیست؛ آب بندی نهایی به نصب صحیح و وضعیت سایر اجزای تابلو نیز وابسته است.
تفاوت CP101DJ21 با مدل های مشابه
CP101DJ21 در مقایسه با CP101DJ20
CP101DJ21: دو موقعیت با فنر برگشت؛ اهرم پس از رها شدن به وضعیت اولیه بازمی گردد.
CP101DJ20: دو موقعیت ماندگار؛ اهرم پس از انتخاب جهت در همان وضعیت باقی می ماند.
هر دو مدل در مشخصات سازنده دارای قطر نصب 22 میلی متر و آرایش کنتاکت 1NO+1NO هستند؛ تفاوت اصلی در رفتار مکانیکی اهرم است.
چه زمانی CP101DJ21 را انتخاب کنیم؟
زمانی که به فرمان دستی دو جهته با برگشت فنری نیاز دارید و می خواهید اهرم با رها شدن به موقعیت اولیه برگردد. اگر عملکرد ماندگار یا تعداد موقعیت بیشتر لازم است، مدل متناسب با آن نیاز را انتخاب کنید.
مزایای قابل استناد
برگشت فنری اهرم برای فرمان های لحظه ای دو جهته
دو کنتاکت باز معمولی با آرایش 1NO+1NO
قطر نصب 22 میلی متر برای پنل های سازگار با این اندازه
درجه حفاظت IP65 در سمت جلوی پنل، طبق مشخصات سازنده
عمر مکانیکی اعلام شده حداقل 500,000 عملکرد
محدودیت ها و نکات قابل توجه
این مدل فقط دو موقعیت فرمان دارد؛ برای کنترل چند جهته باید مدل دیگری بررسی شود.
اهرم پس از رها شدن در موقعیت انتخاب شده باقی نمی ماند.
IP65 اعلام شده مربوط به سمت جلوی پنل است و نباید آن را درجه حفاظت کل مجموعه در نظر گرفت.
مشخصات جریان کنتاکت به تنهایی برای تصمیم گیری درباره راه اندازی مستقیم موتور کافی نیست.
نکات نصب و استفاده
قطر سوراخ نصب پنل را با مقدار 22 میلی متر تطبیق دهید.
سیم بندی را مطابق نقشه سازنده و مدار فرمان موردنظر انجام دهید.
برای اتصالات، سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر در دیتاشیت ذکر شده است.
برای حفظ حفاظت جلوی پنل، نصب صحیح و آب بندی مناسب را بررسی کنید.
پیش از سیم بندی، برق مدار را قطع کنید و از اجرای کار توسط فرد دارای صلاحیت فنی اطمینان حاصل کنید.
چه کسانی به جوی استیک CP101DJ21 نیاز دارند؟
این مدل می تواند برای تابلو سازها، تکنسین های برق صنعتی، مهندسان طراح مدار فرمان، تعمیرکاران ماشین آلات و واحدهای نگهداری و تعمیرات مناسب باشد؛ به ویژه زمانی که کنترل دستی دو جهته با برگشت فنری موردنیاز است. انتخاب نهایی به نوع فرمان، نقشه سیم بندی و سازگاری الکتریکی مدار بستگی دارد.
جمع بندی فنی
جوی استیک استارتی EMAS مدل CP101DJ21 یک فرمان دستی دو موقعیت با عملکرد فنر برگشت، قطر نصب 22 میلی متر و آرایش کنتاکت 1NO+1NO است. مهم ترین نکته در انتخاب آن، نیاز به برگشت خودکار اهرم است. پیش از خرید، نوع عملکرد، آرایش کنتاکت، قطر نصب، مشخصات الکتریکی مدار و شرایط نصب را بررسی کنید.
خرید جوی استیک استارتی اماس از ایستا تجهیز
برای خرید جوی استیک EMAS مدل CP101DJ21 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید یا سفارش غیرحضوری ثبت کنید. امکان بررسی نیاز پروژه و استعلام قیمت برای خرید تعدادی نیز وجود دارد. قیمت نهایی باید بر اساس موجودی و شرایط روز فروش استعلام شود.
