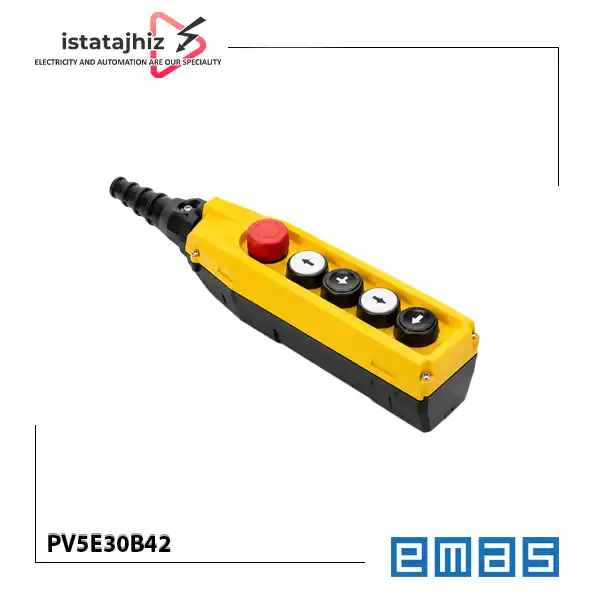

کلید جرثقیل 5 دکمه دو سرعته PV5E30B42 اماس یک شاسی آویز صنعتی از سری PV برند EMAS است که برای ارسال فرمان به مدار کنترل جرثقیل و تجهیزات بالابر استفاده می شود. ویژگی تعیین کننده این مدل، عملکرد تک-دو سرعته و وجود شستی توقف اضطراری با کنتاکت 1NC است. به این معنی که این مدل برای سامانه هایی طراحی شده که به فرمان حرکتی تک سرعته و دو سرعته نیاز دارند؛ البته سازگاری نهایی باید با مدار فرمان و نقشه سیم بندی دستگاه بررسی شود.
این شاسی آویز چه کاری انجام می دهد؟
شاسی آویز، رابط اپراتور با مدار فرمان جرثقیل است. اپراتور با فشردن شستی ها، فرمان حرکت را به مدار کنترل ارسال می کند و مدار فرمان از طریق تجهیزات مناسب مانند کنتاکتورها یا سایر اجزای کنترلی، حرکت مکانیزم را مدیریت می کند. در مدل PV5E30B42، قابلیت تک-دو سرعته برای کاربردهایی اهمیت دارد که کنترل حرکت در دو سطح سرعت مورد نیاز است. اینکه کدام حرکت ها و چه سازوکاری از سرعت اول به سرعت دوم اختصاص پیدا می کند، باید از روی آرایش شستی ها و نقشه سیم بندی مدل و دستگاه مشخص شود؛ صرف عبارت «تک-دو سرعته» به تنهایی جزئیات کامل عملکرد هر شستی را تعیین نمی کند.
این محصول شاسی آویز فرمان است، نه کنترلر مستقل موتور و نه وسیله ای برای قطع مستقیم توان موتور. جریان و ولتاژ مدار فرمان، تجهیزات واسط و سازگاری کنتاکت ها باید جداگانه بررسی شوند. سازنده برای این مدل توقف اضطراری با کنتاکت 1NC را مشخص کرده است.
مهم ترین پارامترهای انتخاب پیش از خرید
به موارد زیر توجه کنید:
1. نیاز واقعی به عملکرد تک-دو سرعته
در این مدل، سازنده عملکرد تک-دو سرعته را ذکر کرده است. این ویژگی زمانی اهمیت دارد که سامانه کنترل جرثقیل به فرمان های سرعت متفاوت نیاز داشته باشد. پیش از خرید مشخص کنید مدار کنترل دستگاه چگونه سرعت اول و دوم را مدیریت می کند و آیا این شاسی با نقشه فرمان موجود سازگار است.
2. تعداد محل فرمان و آرایش شستی ها
PV5E30B42 پنج محل فرمان دارد؛ اما تعداد محل ها به تنهایی نشان نمی دهد که تمام فرمان های مورد نیاز دستگاه به شکل صحیح قابل اجرا هستند. جهت حرکت ها، نحوه انتخاب سرعت، علائم روی شستی ها و نقشه سیم بندی باید بررسی شوند.
3. نوع کنتاکت توقف اضطراری
آرایش توقف اضطراری این مدل 1NC است. اگر مدار ایمنی دستگاه به دو کنتاکت NC یا ساختار متفاوتی نیاز داشته باشد، باید مدل دیگری انتخاب شود. تغییر در نوع کنتاکت می تواند بر سازگاری با مدار موجود اثر بگذارد.
4. ولتاژ و جریان مدار فرمان
ولتاژ عایقی 300 ولت و جریان کنتاکت 4 آمپر در 250 ولت AC از مشخصات درج شده برای این محصول هستند؛ اما ولتاژ عایقی با ولتاژ کاری واقعی مدار یکی نیست. ولتاژ مدار فرمان، نوع بار سوئیچ شونده، جریان بوبین کنتاکتور و شرایط قطع و وصل را جداگانه بررسی کنید.
5. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای محیط هایی که احتمال تماس با گردوغبار و پاشش آب وجود دارد اهمیت دارد. با این حال، IP65 به معنی قابلیت غوطه وری در آب نیست. کیفیت نصب، وضعیت کابل و ورودی کابل نیز در حفظ حفاظت مجموعه نقش دارند.
6. ابعاد و نحوه نصب
برای جایگزینی شاسی قدیمی، ابعاد بدنه، فضای نصب، طول و مسیر کابل و امکان حرکت آزادانه آویز را بررسی کنید. نقشه فنی رسمی محصول را پیش از ساخت محل نصب یا سفارش قطعه جایگزین مبنا قرار دهید.
7. سازگاری با تجهیزات کنترلی موجود
شاسی آویز باید با مدار فرمان، کنتاکتورها، تجهیزات انتخاب سرعت و مدار توقف اضطراری دستگاه هماهنگ باشد. اگر هدف، جایگزینی یک مدل موجود است، تطبیق کد کامل محصول و نقشه ترمینال ها از مقایسه ظاهری مهم تر است.
تفاوت PV5E30B42 با مدل های مشابه
در سری PV چند مدل پنج محل فرمان با سرعت و آرایش کنتاکت متفاوت وجود دارد. تفاوت های زیر در فهرست محصولات رسمی سازنده دیده می شوند.
PV5E30B22: پنج محل فرمان، تک سرعته، توقف اضطراری با کنتاکت 1NC.
PV5E30B42: پنج محل فرمان، تک-دو سرعته، توقف اضطراری با کنتاکت 1NC.
PV5E30B44: پنج محل فرمان، دو سرعته، توقف اضطراری با کنتاکت 1NC.
PV5E30E22: پنج محل فرمان، تک سرعته، توقف اضطراری با کنتاکت 2NC.
PV5E30E44: پنج محل فرمان، دو سرعته، توقف اضطراری با کنتاکت 2NC.
چه زمانی PV5E30B42 انتخاب مناسبی است؟ زمانی که به پنج محل فرمان، عملکرد تک-دو سرعته و توقف اضطراری 1NC نیاز دارید و مشخصات الکتریکی و مکانیکی محصول با دستگاه سازگار است.
چه زمانی مدل دیگری را بررسی کنید؟ اگر فقط عملکرد تک سرعته نیاز است، PV5E30B22 را بررسی کنید. اگر دستگاه به عملکرد دو سرعته نیاز دارد، PV5E30B44 گزینه قابل بررسی است. اگر مدار توقف اضطراری به دو کنتاکت NC نیاز دارد، مدل های دارای 2NC را با نقشه مدار تطبیق دهید.
مزایای قابل توجه این مدل
عملکرد تک-دو سرعته: امکان استفاده در مدارهای فرمانی که این نوع کنترل سرعت را پشتیبانی می کنند.
درجه حفاظت IP65: مناسب برای بررسی در محیط های صنعتی دارای گردوغبار و پاشش آب، با رعایت الزامات نصب.
بدنه ABS تقویت شده: سازنده به استفاده از این ماده و مقاومت مکانیکی بدنه اشاره کرده است.
قفل مکانیکی بین فرمان های متضاد: سازنده وجود مکانیزم اینترلاک مکانیکی را برای جلوگیری از فعال شدن هم زمان فرمان های متضاد اعلام کرده است.
عمر عملکرد اعلام شده: عمر مکانیکی حداقل یک میلیون و عمر الکتریکی حداقل صد هزار عملکرد در دیتاشیت درج شده است؛ عمر واقعی به شرایط بار، سیم بندی و شیوه بهره برداری بستگی دارد.
محدودیت ها و نکات قابل توجه
عملکرد تک-دو سرعته باید با طراحی مدار فرمان دستگاه سازگار باشد؛ نام مدل به تنهایی نحوه اجرای سرعت ها را مشخص نمی کند.
توقف اضطراری این مدل دارای کنتاکت 1NC است و ممکن است با مدارهایی که به 2NC نیاز دارند سازگار نباشد.
جریان 4 آمپر در رده AC-15 به معنی ظرفیت مستقیم راه اندازی موتور نیست.
درجه حفاظت IP65 به معنی مناسب بودن برای غوطه وری در آب نیست.
پیش از جایگزینی مدل قبلی، ابعاد، نقشه ترمینال ها و آرایش شستی ها باید بررسی شوند.
نکات نصب و استفاده
نصب و سیم بندی این شاسی آویز باید توسط فرد آشنا با مدارهای فرمان جرثقیل و الزامات ایمنی ماشین آلات انجام شود.
پیش از نصب یا تعمیر، تغذیه را قطع کنید و از ایمن بودن وضعیت کار اطمینان حاصل کنید.
نقشه ترمینال ها و کنتاکت های مدل PV5E30B42 را از مستندات رسمی بررسی کنید؛ بر اساس ظاهر شستی ها سیم بندی نکنید.
سطح مقطع سیم را در محدوده اعلام شده سازنده، یعنی 1.5 تا 2.5 میلی متر مربع، انتخاب کنید و گشتاور پیچ ترمینال را مطابق دیتاشیت رعایت کنید.
پس از نصب، عملکرد فرمان های حرکتی و توقف اضطراری را در شرایط کنترل شده و مطابق دستورالعمل ایمنی دستگاه آزمایش کنید.
از سلامت کابل، ورودی کابل و بسته شدن صحیح محفظه اطمینان حاصل کنید تا حفاظت مجموعه کاهش پیدا نکند.
وجود شستی توقف اضطراری به تنهایی تضمین کننده ایمنی کل جرثقیل نیست؛ مدار توقف اضطراری باید بر اساس طراحی ایمنی دستگاه اجرا و اعتبارسنجی شود.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق طراح مدار فرمان جرثقیل
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات کارخانه ها
سازندگان و تعمیرکاران بالابرهای صنعتی
تابلو سازها و پیمانکاران برق صنعتی
خریدارانی که به دنبال جایگزینی شاسی آویز پنج محل فرمان با عملکرد تک-دو سرعته هستند
جمع بندی فنی
کلید جرثقیل اماس PV5E30B42 یک شاسی آویز پنج محل فرمان با عملکرد تک-دو سرعته، توقف اضطراری 1NC و درجه حفاظت IP65 است. پیش از خرید باید نوع عملکرد سرعت، آرایش شستی ها، ولتاژ و جریان مدار فرمان، سازگاری کنتاکت توقف اضطراری و ابعاد نصب را با سیستم موجود تطبیق دهید. اگر دستگاه به عملکرد کاملا دو سرعته یا کنتاکت توقف اضطراری 2NC نیاز دارد، مدل های دیگر سری PV را بررسی کنید.
خرید کلید جرثقیل اماس PV5E30B42 از ایستا تجهیز
برای استعلام قیمت روز و موجودی ریموت کنترل جرثقیل می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا تامین پروژه، شرایط قیمت و موجودی را استعلام کنید. در صورت نیاز به جایگزینی قطعه، کد کامل محصول و نقشه مدار فرمان دستگاه را پیش از سفارش تطبیق دهید.
