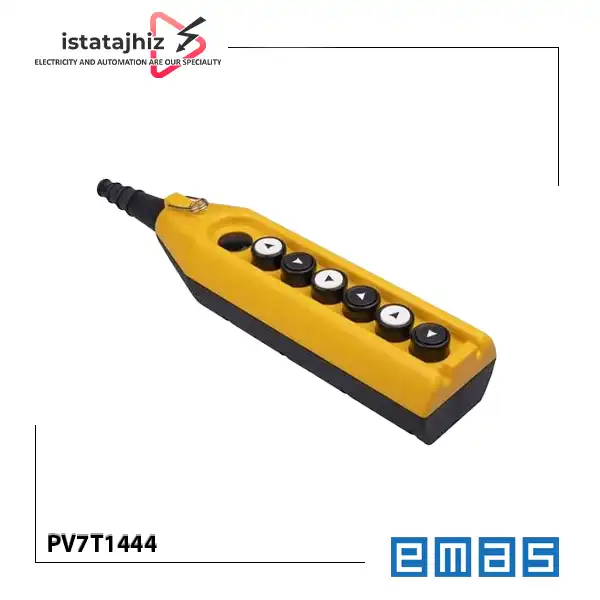

کلید جرثقیل 6 دکمه دو سرعته PV7T1444 یک جعبه فرمان آویز از سری PV برند اماس است که برای ارسال فرمان های حرکتی به مدار کنترل جرثقیل و تجهیزات جابه جایی بار استفاده می شود. این مدل از نوع دو سرعته است؛ بنابراین در سیستم های سازگار، امکان صدور فرمان در دو مرحله سرعت را فراهم می کند.
درپوش کور (Blind Cap) از ویژگی های مهم این مدل است. در نتیجه، PV7T1444 برند EMAS را نباید با جعبه فرمان هایی که در محل اول به شستی توقف اضطراری مجهز هستند اشتباه گرفت. اگر مدار جرثقیل به توقف اضطراری روی جعبه فرمان نیاز دارد، باید مدل مناسب دارای این قابلیت انتخاب شود.
عملکرد دو سرعته در جعبه فرمان جرثقیل
در یک سیستم جرثقیل، جعبه فرمان آویز رابط اپراتور با مدار کنترل است. با فشردن شستی های حرکتی، فرمان به مدار کنترل ارسال می شود و این مدار، متناسب با طراحی سیستم، تجهیزات کنترلی مانند کنتاکتورها را فعال می کند. در جعبه فرمان دو سرعته، فرمان حرکتی می تواند دو مرحله عملکرد داشته باشد. برای مثال، مدار کنترل ممکن است با مرحله اول شستی، سرعت پایین و با فشردن بیشتر آن، سرعت بالاتر را فعال کند. نحوه اجرای این عملکرد به طراحی شستی، کنتاکت ها و مدار کنترل بستگی دارد.
نکته فنی: جعبه فرمان به تنهایی سرعت موتور را تنظیم نمی کند و برق قدرت موتور را مستقیما تامین نمی کند. برای استفاده از قابلیت دو سرعته، مدار کنترل و تجهیزات قدرت جرثقیل نیز باید برای این عملکرد طراحی شده باشند.
پیش از خرید چه پارامترهایی را بررسی کنیم؟
به موارد زیر توجه کنید:
1. سازگاری عملکرد دو سرعته
ابتدا بررسی کنید که جرثقیل به دو مرحله سرعت نیاز دارد و مدار کنترل آن برای این نوع فرمان طراحی شده است. اگر سیستم تنها یک سرعت دارد، ممکن است جعبه فرمان تک سرعته گزینه مناسب تری باشد.
2. تعداد و آرایش شستی ها
با توجه به اختلاف تعداد محل ها در فهرست رسمی سری PV و جدول Product Overview، تعداد محل ها و آرایش واقعی شستی های مدل PV7T1444 باید پیش از سفارش بررسی شود. تصویر محصول به تنهایی برای تایید نقشه سیم بندی کافی نیست؛ در صورت جایگزینی، نقشه کنتاکت ها و مشخصات مدل قبلی نیز مقایسه شوند.
3. وضعیت توقف اضطراری
PV7T1444 در اسناد سازنده به عنوان مدل دارای درپوش کور معرفی شده است. درپوش کور به معنی شستی توقف اضطراری نیست. اگر توقف اضطراری باید روی جعبه فرمان نصب باشد، مدل دارای Emergency Stop را بررسی کنید و نوع کنتاکت آن را با مدار ایمنی دستگاه تطبیق دهید.
4. ولتاژ و جریان مدار فرمان
جریان بهره برداری 4 آمپر در رده AC-15 باید در کنار ولتاژ و نوع بار کنترلی تفسیر شود. ولتاژ واقعی مدار فرمان، نوع تجهیزات متصل به کنتاکت ها و شرایط سوئیچینگ را با مدار موجود تطبیق دهید.
5. درجه حفاظت و شرایط محیطی
درجه حفاظت IP65 برای محیط های صنعتی که حفاظت در برابر گردوغبار و پاشش آب اهمیت دارد، قابل توجه است. با این حال، وضعیت آب بندی محل ورود کابل، سلامت بدنه و شرایط واقعی محیط نیز در حفظ حفاظت مجموعه نقش دارند.
6. ابعاد و نحوه نصب
اگر محصول برای جایگزینی جعبه فرمان قبلی خریداری می شود، ابعاد، محل ورود کابل، نقاط اتصال و فضای مورد نیاز برای کار اپراتور را با نقشه رسمی مقایسه کنید. تا زمان دریافت نقشه تاییدشده PV7T1444، ابعاد آن را از روی مدل های مشابه تخمین نزنید.
تفاوت PV7T1444 با مدل های مشابه EMAS
به تفاوت های زیر توجه کنید:
تفاوت با PV7T1222
مدل PV7T1444 دو سرعته است، در حالی که PV7T1222 تک سرعته معرفی شده است. هر دو مدل در سری PV با درپوش کور شناخته می شوند. انتخاب بین آنها به تعداد مراحل سرعت مورد نیاز در مدار کنترل بستگی دارد.
تفاوت با PV7E30B444
مدل PV7E30B444 دو سرعته و دارای شستی توقف اضطراری با کنتاکت 1NC معرفی شده است؛ اما PV7T1444 از نوع دو سرعته با درپوش کور است. بنابراین تفاوت اصلی این دو مدل در آرایش محل اول و وجود یا نبود شستی توقف اضطراری است.
تفاوت با PV7T1X
مدل PV7T1X به عنوان جعبه فرمان خالی با درپوش کور معرفی شده است، در حالی که PV7T1444 مدل دو سرعته است. اگر به جعبه خالی برای تکمیل یا پیکربندی جداگانه نیاز دارید، باید اجزای مورد نیاز و قابلیت نصب آنها را بررسی کنید؛ مدل خالی را نمی توان بدون بررسی معادل مدل آماده دانست.
مزایای قابل اتکا
- عملکرد دو سرعته: برای مدارهای کنترلی طراحی شده برای دو مرحله سرعت مناسب است.
- درپوش کور: برای کاربردهایی که محل مربوطه به شستی توقف اضطراری اختصاص ندارد و طراحی سیستم با این آرایش سازگار است.
- درجه حفاظت IP65: برای کاربردهای صنعتی که حفاظت در برابر گردوغبار و پاشش آب اهمیت دارد.
- امکان استفاده در مدار فرمان جرثقیل: به شرط سازگاری تعداد و آرایش فرمان ها، ولتاژ مدار و طراحی کنترل با مشخصات دستگاه.
نکات نصب و استفاده
- پیش از سیم بندی، نقشه کنتاکت ها و آرایش فرمان ها را با مدار کنترل جرثقیل تطبیق دهید.
- برای عملکرد دو سرعته، سازگاری مدار فرمان و تجهیزات قدرت را بررسی کنید.
- اگر سیستم به توقف اضطراری نیاز دارد، محل و نحوه عملکرد آن را در کل مدار ایمنی مشخص کنید.
- برای حفظ درجه حفاظت IP65، وضعیت بدنه و آب بندی ورودی کابل را بررسی کنید.
- نصب و سیم بندی باید توسط فرد فنی واجد صلاحیت و پس از ایمن سازی تجهیزات انجام شود.
این محصول برای چه کسانی مناسب است؟
این جعبه فرمان برای مهندسان برق صنعتی، تابلو سازها، تکنسین های تعمیر و نگهداری، پیمانکاران جرثقیل و سازندگان تجهیزات جابه جایی مواد قابل بررسی است؛ به ویژه زمانی که مدار کنترل به فرمان دو سرعته نیاز دارد و آرایش درپوش کور با طراحی دستگاه سازگار است. اگر جعبه فرمان باید روی خود دارای شستی توقف اضطراری باشد، مدل های دارای Emergency Stop را بررسی کنید.
جمع بندی فنی
EMAS PV7T1444 یک جعبه فرمان آویز دو سرعته از سری PV است که در مستندات رسمی با درپوش کور معرفی شده است. درجه حفاظت IP65 و مشخصات کنتاکت با جریان بهره برداری 4 آمپر در 250 ولت AC و رده AC-15 از اطلاعات قابل تایید آن هستند. پیش از سفارش، عملکرد دو سرعته، آرایش فرمان ها، نیاز به توقف اضطراری و نقشه نصب را بررسی کنید. تعداد محل ها نیز به دلیل اختلاف میان اسناد رسمی نیازمند تایید است.
خرید کلید جرثقیل EMAS مدل PV7T1444 از ایستا تجهیز
برای استعلام موجودی و قیمت روز ریموت کنترل جرثقیل مدل PV7T1444 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا تامین پروژه، تعداد مورد نیاز و مشخصات سیستم را اعلام کنید تا قیمت روز، شرایط فروش و امکان صدور فاکتور رسمی بررسی شود.
