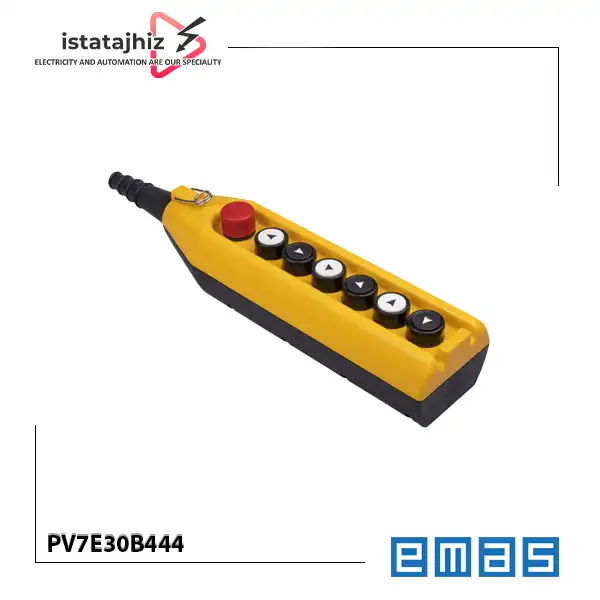

کلید جرثقیل 6 دکمه دو سرعته EMAS PV7E30B444 یک جعبه فرمان آویز از سری PV برند اماس است که برای ارسال فرمان های حرکتی به سیستم کنترل جرثقیل و تجهیزات جابه جایی بار استفاده می شود. این مدل با قابلیت کنترل دو سرعته، امکان تعریف دو مرحله سرعت برای فرمان های حرکتی سازگار با سیستم کنترل را فراهم می کند. همچنین به شستی توقف اضطراری با کنتاکت بسته 1NC مجهز است.
بدنه تقویت شده از جنس ABS، درجه حفاظت IP65 و سازوکار اینترلاک مکانیکی از ویژگی های اعلام شده برای این مدل هستند. اینترلاک مکانیکی به جلوگیری از فعال شدن هم زمان فرمان های حرکتی متضاد کمک می کند. انتخاب نهایی این جعبه فرمان باید بر اساس تعداد فرمان های مورد نیاز، مدار کنترل جرثقیل، ولتاژ و جریان مدار فرمان و نحوه عملکرد دو سرعته سیستم انجام شود.
کلید جرثقیل دو سرعته چه کاری انجام می دهد؟
جعبه فرمان آویز، رابط اپراتور با مدار کنترل جرثقیل است. اپراتور با فشردن شستی های مربوط به حرکت، فرمان را به مدار کنترل ارسال می کند و مدار کنترل بر اساس طراحی سیستم، کنتاکتورها یا تجهیزات کنترلی مرتبط را فعال می کند. در مدل PV7E30B444 برند EMAS، قابلیت دو سرعته برای فرمان های حرکتی در نظر گرفته شده است. در سیستم های سازگار، هر فرمان حرکتی می تواند دو مرحله عملکرد داشته باشد؛ برای مثال، مرحله اول برای حرکت آهسته تر و مرحله دوم برای حرکت سریع تر استفاده می شود. تحقق این عملکرد به طراحی مدار کنترل، تجهیزات قدرت و سیم بندی صحیح بستگی دارد و صرف استفاده از این جعبه فرمان، به تنهایی سرعت موتور را تنظیم نمی کند.
شستی توقف اضطراری نیز برای ارسال فرمان توقف اضطراری به مدار مربوط در نظر گرفته شده است. کنتاکت 1NC این بخش باید با طراحی مدار توقف اضطراری و الزامات ایمنی ماشین هماهنگ باشد.
قبل از خرید این مدل چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
1. تعداد و نوع فرمان های حرکتی
این مدل از نوع 7 محل است و در نام گذاری محصول به صورت جعبه فرمان 6 دکمه دو سرعته شناخته می شود. چیدمان واقعی شستی ها، تعداد جهت های حرکتی و نحوه اختصاص هر شستی به حرکت باید با نقشه فرمان جرثقیل تطبیق داده شود.
2. سازگاری با مدار کنترل دو سرعته
بررسی کنید که مدار کنترل جرثقیل از فرمان دو سرعته پشتیبانی کند. اگر سیستم فقط برای یک سرعت طراحی شده باشد، نصب جعبه فرمان دو سرعته به تنهایی قابلیت سرعت دوم را ایجاد نمی کند و ممکن است به اصلاح مدار کنترل نیاز باشد.
3. ولتاژ و جریان مدار فرمان
جریان 4 آمپر در 250 ولت AC با رده AC-15 مشخصه اعلام شده برای کنتاکت است؛ این مشخصه به معنی پشتیبانی از هر ولتاژ یا هر نوع بار نیست. ولتاژ مدار فرمان، نوع بار کنترلی و شرایط بهره برداری باید بررسی شوند.
4. عملکرد توقف اضطراری
مدل PV7E30B444 دارای توقف اضطراری با کنتاکت 1NC است. باید بررسی شود که نوع کنتاکت و نحوه اتصال آن با مدار توقف اضطراری دستگاه و الزامات ایمنی پروژه هماهنگ باشد. برای تعیین سطح ایمنی ماشین، صرف وجود شستی توقف اضطراری کافی نیست.
5. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای انتخاب در محیط های صنعتی اهمیت دارد، اما به تنهایی به معنی مقاومت در برابر همه مواد شیمیایی، همه شرایط شست وشو یا هر نوع نصب در فضای باز نیست. دمای محیط، گردوغبار، رطوبت، مواد خورنده و نحوه ورود کابل باید بررسی شوند.
6. ابعاد، محل نصب و مسیر کابل

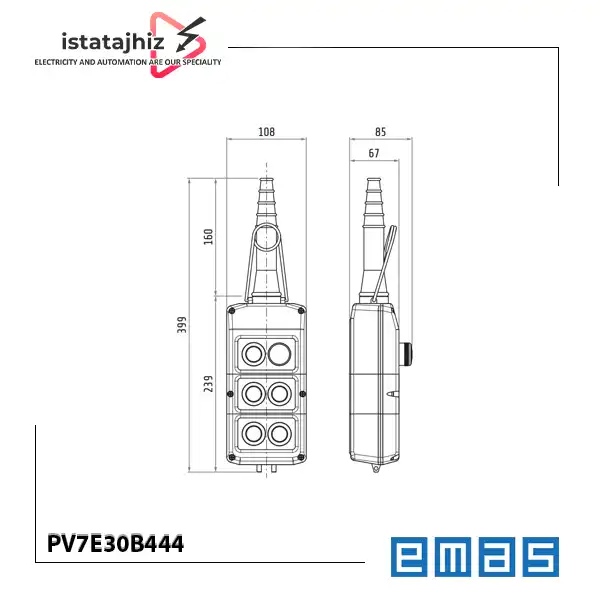

پیش از سفارش، فضای نصب، طول و مسیر کابل، نحوه مهار کابل و دسترسی اپراتور را بررسی کنید. ابعاد دقیق و نقشه مکانیکی باید از نقشه فنی رسمی همین مدل استخراج شود؛ در صورت نیاز به جایگزینی یک جعبه فرمان موجود، مقایسه ابعاد اهمیت ویژه ای دارد.
تفاوت PV7E30B444 با مدل های مشابه EMAS
دقت کنید:
مدل PV7E30B444 در مقایسه با PV7E30B222
مدل PV7E30B444 از نوع دو سرعته است، در حالی که PV7E30B222 در سری PV به عنوان مدل تک سرعته معرفی شده است. اگر مدار کنترل جرثقیل برای دو مرحله سرعت طراحی شده باشد، مدل B444 قابل بررسی است؛ برای سیستم تک سرعته، باید مدل تک سرعته و سازگاری آن با مدار موجود بررسی شود.
مدل PV7E30B444 در مقایسه با PV7E30B44AC20
هر دو مدل دو سرعته و دارای 7 محل هستند، اما در PV7E30B444 محل اول به توقف اضطراری اختصاص دارد؛ در PV7E30B44AC20، محل اول از نوع انتخابگر کلیدی است. بنابراین این دو مدل از نظر نوع کنترل و کاربرد یکسان نیستند و نباید صرفا بر اساس شباهت ظاهری جایگزین یکدیگر شوند.
مدل PV7E30B444 در مقایسه با PV7E30C422
مدل PV7E30B444 دو سرعته است و کنتاکت 1NC برای توقف اضطراری در مشخصات آن درج شده است. مدل PV7E30C422 در سری سازنده با عنوان تک سرعته/دو سرعته و کنتاکت 1NC+1NO معرفی شده است. به دلیل تفاوت در کد و آرایش کنتاکت، انتخاب بین این دو مدل باید با بررسی دیتاشیت و نقشه سیم بندی انجام شود.
مدل PV7E30B444 در مقایسه با PV7E40B444
هر دو مدل به عنوان جعبه فرمان 7 محل، دو سرعته و دارای توقف اضطراری معرفی شده اند؛ تفاوت عدد 30 و 40 در کد مدل را نباید بدون مراجعه به نقشه ابعادی به تفاوت قطعی ابعاد یا ویژگی مشخصی نسبت داد. اگر قرار است محصول جایگزین نمونه نصب شده شود، نقشه فنی هر دو مدل را بررسی کنید.
مزایای فنی این مدل
- فرمان دو سرعته: برای سیستم هایی مناسب است که مدار کنترل آنها امکان اجرای دو مرحله سرعت را دارد.
- توقف اضطراری: وجود شستی توقف اضطراری با کنتاکت 1NC امکان اتصال به مدار توقف اضطراری سازگار را فراهم می کند.
- درجه حفاظت IP65: برای استفاده در محیط های صنعتی که حفاظت در برابر ورود گردوغبار و پاشش آب اهمیت دارد، یک مشخصه کاربردی است.
- اینترلاک مکانیکی: به جلوگیری از فعال شدن هم زمان فرمان های حرکتی متضاد کمک می کند.
- بدنه تقویت شده ABS: سازنده استفاده از ماده تقویت شده ABS را برای بدنه این سری اعلام کرده است.
نکات قابل توجه پیش از نصب
- این جعبه فرمان را بدون بررسی نقشه مدار، به موتور یا مدار قدرت متصل نکنید. کنتاکت های فرمان باید در مدار مناسب و با تجهیزات قدرت متناسب با موتور استفاده شوند.
- برای سیم بندی توقف اضطراری، نقشه سازنده و طراحی ایمنی ماشین را ملاک قرار دهید. وجود کنتاکت 1NC به تنهایی تضمین کننده سطح ایمنی مشخصی برای کل دستگاه نیست.
- سطح مقطع سیم پیشنهادی سازنده 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر است. هنگام نصب، این مقادیر را با شرایط سیم و الزامات اجرایی پروژه تطبیق دهید.
- با توجه به درجه حفاظت IP65، آب بندی محل ورود کابل و سلامت بدنه و شستی ها در حفظ حفاظت مجموعه اهمیت دارد.
- نصب و سیم بندی باید توسط فرد فنی واجد صلاحیت و پس از ایمن سازی تجهیزات انجام شود.
این محصول برای چه کسانی مناسب است؟
این مدل برای مهندسان برق صنعتی، تابلو سازها، تکنسین های تعمیر و نگهداری، پیمانکاران جرثقیل و سازندگان تجهیزات جابه جایی مواد قابل بررسی است؛ به ویژه زمانی که سیستم به جعبه فرمان آویز دو سرعته با توقف اضطراری نیاز دارد.
اگر به جعبه فرمان تک سرعته، انتخابگر کلیدی یا آرایش کنتاکت متفاوت نیاز دارید، مدل های دیگر سری PV را نیز بررسی کنید.
جمع بندی فنی
EMAS PV7E30B444 یک جعبه فرمان آویز جرثقیل با 7 محل، عملکرد دو سرعته، توقف اضطراری 1NC و درجه حفاظت IP65 است. پیش از سفارش، تعداد فرمان های مورد نیاز، سازگاری مدار کنترل با عملکرد دو سرعته، ولتاژ و جریان مدار فرمان، آرایش توقف اضطراری و شرایط نصب را بررسی کنید. مقدار 4 آمپر در 250 ولت AC مربوط به مشخصه کنتاکت در رده AC-15 است و نباید به عنوان جریان مستقیم موتور تفسیر شود.
