جعبه کنترل دو سرعته جرثقیل 4 دکمه ای PV4Z44 یک شاسی آویز از سری PV است که برای ارسال فرمان به مدار کنترل جرثقیل و تجهیزات بالابری استفاده می شود. طبق صفحه رسمی سازنده، این مدل چهار سوراخه، دو سرعته و دارای یک سوراخ بسته است. پیکربندی آن با مدل های دارای شستی توقف اضطراری متفاوت است؛ بنابراین هنگام انتخاب یا جایگزینی شاسی، باید به آرایش واقعی کلیدها و نقشه مدار توجه کرد.
عملکرد دو سرعته به اپراتور امکان می دهد در صورت پشتیبانی مدار کنترل دستگاه، فرمان های حرکتی را در دو مرحله سرعت صادر کند. این جعبه به تنهایی کنترل کننده سرعت موتور نیست؛ نحوه اجرای سرعت های مختلف به مدار فرمان، کنتاکتورها و طراحی الکتریکی جرثقیل وابسته است.
جعبه کنترل PV4Z44 چه کاری انجام می دهد؟
شاسی آویز، رابط اپراتور با مدار فرمان جرثقیل است. فشار دادن شستی های حرکتی، کنتاکت های مربوط را تغییر وضعیت می دهد و فرمان به مدار کنترل منتقل می شود. مدار دستگاه با توجه به طراحی خود، تجهیزات مربوط به حرکت را فعال می کند. در مدل PV4Z44 برند EMAS، چهار سوراخ در مجموعه در نظر گرفته شده و سازنده آن را با پیکربندی «سوراخ اول بسته» معرفی می کند. نقشه فنی رسمی، چهار شستی حرکتی با علامت های جهت را نشان می دهد؛ با این حال، عملکرد نهایی هر شستی باید با نقشه مدار و آرایش کنتاکت های دستگاه تطبیق داده شود.
پارامترهای مهم برای انتخاب PV4Z44
به موارد زیر توجه کنید:
1. عملکرد دو سرعته
پیش از خرید بررسی کنید که مدار کنترل جرثقیل از دو مرحله سرعت پشتیبانی می کند. عملکرد دو سرعته شاسی باید با کنتاکتورها، منطق فرمان و تجهیزات کنترلی دستگاه هماهنگ باشد. این محصول به تنهایی درایو کنترل سرعت یا کنترل کننده الکترونیکی موتور نیست.
2. تعداد سوراخ و آرایش شستی ها

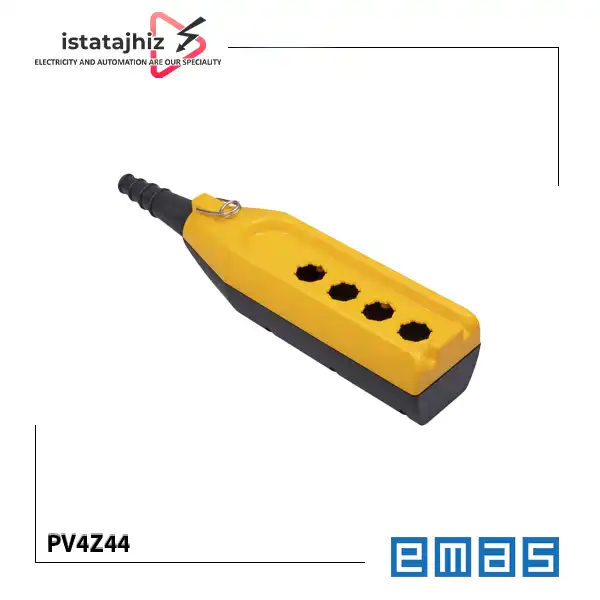

PV4Z44 در کاتالوگ سازنده به عنوان مدل چهار سوراخه با یک سوراخ بسته معرفی شده است. هنگام جایگزینی، تعداد موقعیت ها و آرایش واقعی شستی ها را با شاسی موجود مقایسه کنید. تعداد سوراخ به تنهایی برای اطمینان از سازگاری کافی نیست.
3. سازگاری مدار فرمان
ولتاژ مدار فرمان، نوع کنتاکت ها، نحوه اتصال شاسی و منطق حرکت جرثقیل باید بررسی شوند. مقادیر Ie و Ui به ترتیب به جریان کاری نامی و ولتاژ عایقی مربوط هستند و به تنهایی ولتاژ تغذیه موردنیاز دستگاه را مشخص نمی کنند.
4. درجه حفاظت و شرایط محیطی
درجه حفاظت IP65 و محدوده دمای کاری منفی 15 تا مثبت 80 درجه سانتی گراد در دیتاشیت درج شده است. در محیط های دارای گردوغبار یا پاشش آب، نصب صحیح کابل، گلند و آب بندی اتصالات برای حفظ حفاظت مجموعه اهمیت دارد.
5. ابعاد و نصب
در نقشه رسمی محصول، ابعاد اصلی مجموعه حدود 350 میلی متر ارتفاع کلی، 254 میلی متر برای بخش بدنه و 75 میلی متر عرض نمای جلو نشان داده شده است. در نمای جانبی، اندازه های 66 و 70 میلی متر نیز درج شده اند. این ابعاد را پیش از جایگزینی با فضای نصب موجود تطبیق دهید و برای طراحی نهایی، نقشه اصلی سازنده را مبنا قرار دهید.
تفاوت PV4Z44 با مدل های مشابه
در سری PV، مدل های چهار سوراخه با عملکردها و پیکربندی های متفاوت عرضه شده اند. تفاوت اصلی مدل های زیر در نوع عملکرد سرعت و وضعیت سوراخ اول است.
PV4Z22: چهار سوراخه، تک سرعته و دارای یک سوراخ بسته.
PV4Z42: چهار سوراخه با عملکرد تک سرعته و دو سرعته، دارای یک سوراخ بسته.
PV4Z44: چهار سوراخه، دو سرعته و دارای یک سوراخ بسته.
PV4ZX: چهار سوراخه با پیکربندی خالی و یک سوراخ بسته؛ برای انتخاب نهایی باید ترکیب موردنیاز بررسی شود.
اگر مدار جرثقیل به دو مرحله سرعت نیاز دارد، PV4Z44 نسبت به مدل تک سرعته PV4Z22 از نظر عملکرد سرعت متناسب تر است. اگر دستگاه به عملکرد تک و دو سرعته در یک پیکربندی نیاز دارد، PV4Z42 نیز ارزش بررسی دارد.
توجه: PV4Z44 در عنوان رسمی با مشخصه «سوراخ اول بسته» معرفی شده است، نه توقف اضطراری. اگر مدار به شستی توقف اضطراری نیاز دارد، مدل مناسب دارای این قابلیت را جداگانه بررسی کنید.
مزایای فنی محصول
عملکرد دو سرعته: مناسب برای مدارهای فرمانی که از دو مرحله سرعت پشتیبانی می کنند.
درجه حفاظت IP65: برای حفاظت محفظه در برابر گردوغبار و پاشش آب طراحی شده است؛ نصب صحیح برای حفظ این سطح حفاظت ضروری است.
بدنه ABS تقویت شده: جنس بدنه در توضیحات رسمی سازنده ذکر شده است.
عمر مکانیکی اعلام شده یک میلیون عملکرد: شاخصی برای ارزیابی دوام مکانیکی در شرایط تعریف شده سازنده.
اینترلاک مکانیکی: سازنده به وجود Mechanical Interlock در سری PV اشاره کرده است؛ عملکرد و سازگاری آن باید با پیکربندی محصول و مدار دستگاه بررسی شود.
محدودیت ها و نکات قابل توجه
عملکرد دو سرعته به طراحی مدار فرمان و تجهیزات کنترلی جرثقیل وابسته است.
وجود توقف اضطراری برای مدل PV4Z44 در مشخصات رسمی بررسی شده تایید نشده است.
جریان 4 آمپر در رده AC-15 نباید به عنوان ظرفیت مستقیم قطع و وصل موتور استفاده شود.
پیش از جایگزینی، ابعاد، نقشه سیم بندی، آرایش شستی ها و سازگاری الکتریکی بررسی شوند.
نکات نصب و استفاده
نصب شاسی فرمان جرثقیل باید توسط تکنسین واجد صلاحیت و طبق نقشه مدار و دستورالعمل سازنده دستگاه انجام شود.
کد فنی PV4Z44 و آرایش شستی ها را با قطعه موردنیاز تطبیق دهید.
نقشه مدار فرمان را بررسی کنید؛ از روی شکل ظاهری شاسی، عملکرد هر کنتاکت را حدس نزنید.
سطح مقطع کابل 1.5 تا 2.5 میلی متر مربع و گشتاور پیچ 1.5 نیوتن متر را مطابق دیتاشیت در نظر بگیرید.
برای حفظ IP65، آب بندی کابل ورودی و سلامت بدنه و اتصالات را بررسی کنید.
پس از نصب، عملکرد فرمان ها را طبق رویه آزمون ایمن سازنده جرثقیل بررسی کنید.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تکنسین های برق صنعتی
تابلو سازها و سازندگان ماشین آلات
تعمیرکاران و واحدهای نگهداری و تعمیرات تجهیزات بالابری
پیمانکاران پروژه های صنعتی
خریدارانی که به شاسی آویز چهار سوراخه دو سرعته نیاز دارند
جمع بندی فنی
جعبه کنترل جرثقیل اماس PV4Z44 یک شاسی آویز چهار سوراخه از سری PV با عملکرد دو سرعته و یک سوراخ بسته است. مهم ترین معیار انتخاب آن، سازگاری با مدار فرمان، نوع عملکرد سرعت، آرایش شستی ها و شرایط نصب است.
پیش از سفارش، کد مدل، نقشه مدار، ابعاد نصب، درجه حفاظت موردنیاز و الزامات ایمنی دستگاه را بررسی کنید. برای جایگزینی قطعه قدیمی، تطبیق عکس و کد شاسی قبلی با نقشه رسمی محصول می تواند از انتخاب اشتباه جلوگیری کند.
