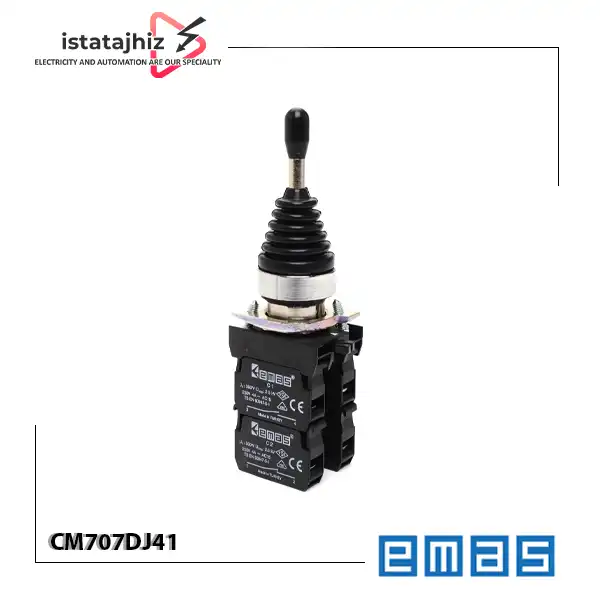

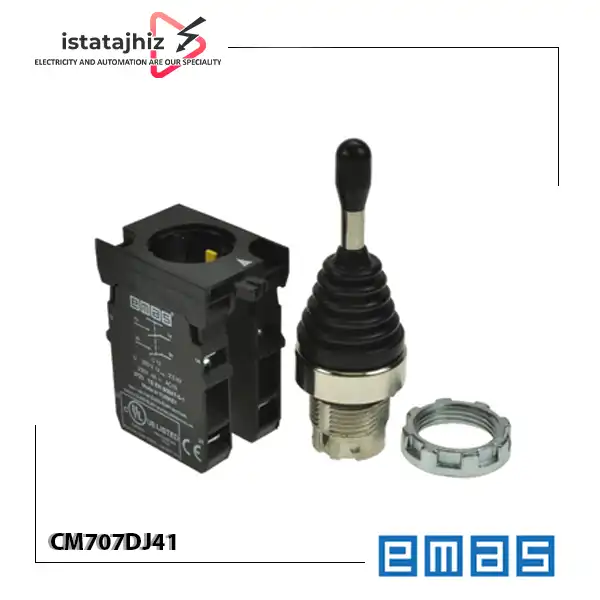

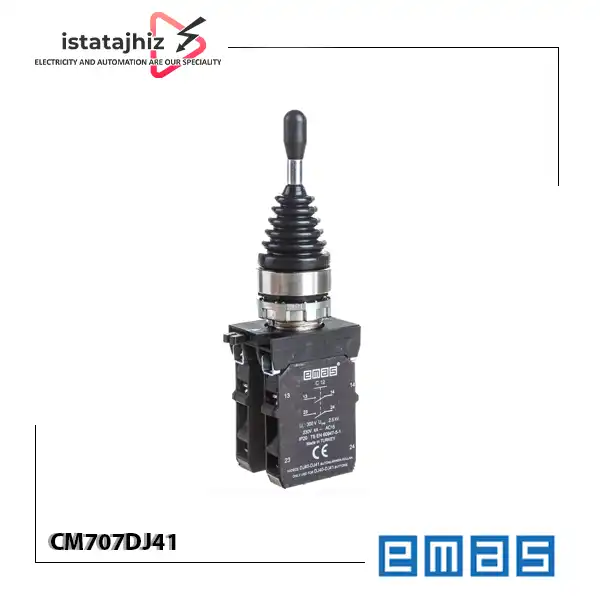

جوی استیک CM707DJ41 از برند EMAS، یک فرمان دهنده صنعتی چهار موقعیته از سری فلزی CM است که برای ارسال فرمان به مدارهای کنترل ماشین آلات و تجهیزات صنعتی استفاده می شود. ویژگی مهم این مدل جوی استیک اماس مدل CM707DJ41، برگشت فنری اهرم پس از رها شدن است؛ یعنی اهرم پس از برداشتن دست اپراتور به موقعیت اولیه بازمی گردد. این رفتار آن را از مدل CM707DJ40 متمایز می کند که در موقعیت انتخاب شده باقی می ماند.
جوی استیک CM707DJ41 چه کاری انجام می دهد؟
این تجهیز روی پنل فرمان یا درب تابلو نصب می شود و با حرکت دادن اهرم در چهار جهت، کنتاکت های داخلی را برای ارسال فرمان به مدار کنترل تغییر وضعیت می دهد. از این فرمان ها می توان برای کنترل حرکت یا انتخاب جهت عملکرد ماشین استفاده کرد؛ البته عملکرد نهایی به طراحی مدار فرمان و نحوه سیم بندی کنتاکت ها بستگی دارد.
برای مثال، در یک سیستم حرکتی ممکن است فرمان های جهتی به ورودی های مدار کنترل یا کنتاکتورهای مربوط به حرکت متصل شوند. در چنین کاربردی، برگشت فنری کمک می کند با رها کردن اهرم، فرمان جهتی دیگر به صورت مکانیکی در همان وضعیت باقی نماند. این ویژگی به تنهایی جایگزین مدار ایمنی، توقف اضطراری یا حفاظت های لازم نیست.
مهم ترین پارامترها برای انتخاب و خرید
به موارد زیر توجه کنید:
۱. نوع عملکرد اهرم
CM707DJ41 از نوع Spring Return است. پس از رها کردن اهرم، مکانیزم آن به موقعیت اولیه بازمی گردد. اگر لازم است فرمان تا زمان تغییر دستی در وضعیت انتخاب شده باقی بماند، این مدل انتخاب مناسبی نیست و باید مدل قفل شو یا ماندگار بررسی شود.
۲. تعداد موقعیت ها و آرایش کنتاکت
این مدل چهار موقعیته است و آرایش کنتاکت آن 2NO+2NO اعلام شده است. پیش از خرید، نقشه مدار فرمان را بررسی کنید تا تعداد کنتاکت های باز در حالت عادی و نحوه تغییر وضعیت آنها با منطق کنترلی موردنیاز مطابقت داشته باشد. برای طراحی دقیق سیم بندی، به نقشه رسمی محصول مراجعه کنید.
۳. جریان و رده بهره برداری
سازنده جریان کاری 4 آمپر در 230 ولت AC و رده AC-15 را اعلام کرده است. این مقدار را نباید بدون بررسی به بارهای موتوری یا بارهای قدرت تعمیم داد. اگر جوی استیک قرار است فرمان کنتاکتور یا رله واسط را صادر کند، مشخصات مدار کنترل و بار متصل به کنتاکت باید بررسی شود.
۴. ابعاد نصب و حفاظت محیطی
قطر نصب 22 میلی متر و درجه حفاظت IP65 از سمت جلو برای طراحی پنل اهمیت دارند. قطر سوراخ پنل، فضای پشت پنل، نحوه نصب و شرایط محیطی محل استفاده را بررسی کنید. درجه حفاظت اعلام شده از سمت جلو است؛ بنابراین نباید آن را به معنای IP65 بودن کل مجموعه تابلو یا تمام اتصالات دانست.
۵. شرایط سیم بندی
سطح مقطع سیم قابل اتصال در اطلاعات سازنده 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر اعلام شده است. هنگام نصب، از سیم مناسب، اتصال محکم و رعایت دستورالعمل سازنده اطمینان حاصل کنید.
مزایای قابل توجه CM707DJ41
برگشت فنری اهرم: پس از رها شدن، اهرم به موقعیت اولیه بازمی گردد.
چهار موقعیت فرمان: برای مدارهایی مناسب است که به چهار جهت یا وضعیت فرمان نیاز دارند.
نصب با قطر 22 میلی متر: امکان بررسی و استفاده در پنل هایی با سوراخ نصب سازگار را فراهم می کند.
حفاظت IP65 از سمت جلو: برای پنل هایی که در معرض گردوغبار و پاشش آب قرار دارند مفید است؛ به شرط رعایت الزامات نصب.
ساختار فلزی سری CM: سازنده برای این سری ساختار فلزی ریخته گری شده با پوشش مقاوم در برابر خوردگی را معرفی کرده است.
محدودیت ها و نکات قابل توجه
این مدل برگشت فنری است؛ بنابراین برای کاربردی که حفظ موقعیت اهرم پس از رها کردن لازم است، باید مدل ماندگار بررسی شود.
مقدار 4 آمپر مربوط به شرایط اعلام شده توسط سازنده و رده AC-15 است؛ استفاده برای بارهای قدرت یا موتور نیازمند بررسی مشخصات بار و مدار است.
IP65 به سمت جلوی تجهیز مربوط است و به تنهایی حفاظت کامل مجموعه تابلو یا بخش پشت پنل را تضمین نمی کند.
این جوی استیک یک تجهیز فرمان است؛ حفاظت اضافه بار، اتصال کوتاه، توقف اضطراری و سایر الزامات ایمنی باید متناسب با سیستم به صورت جداگانه طراحی شوند.
نکات نصب و استفاده
قطر نصب 22 میلی متر را با سوراخ پنل و فضای پشت آن تطبیق دهید.
پیش از سیم بندی، آرایش کنتاکت ها و نقشه اتصال رسمی مدل CM707DJ41 را بررسی کنید.
برای اتصال سیم، سطح مقطع 1.5 تا 2.5 میلی متر مربع و گشتاور اعلام شده 1.5 نیوتن متر را در نظر بگیرید.
از درجه حفاظت IP65 فقط در محدوده ای که سازنده مشخص کرده است استفاده کنید و آب بندی پنل را جداگانه بررسی کنید.
نصب و آزمایش مدار را در وضعیت ایمن و بدون برق انجام دهید. پیش از بهره برداری، عملکرد هر چهار موقعیت و برگشت اهرم را مطابق نقشه کنترل بررسی کنید.
مقادیر نصب و سیم بندی فوق بر اساس اطلاعات رسمی منتشرشده برای این مدل است. برای جزئیات ترمینال ها و توالی کنتاکت ها، دیتاشیت و نقشه فنی سازنده مرجع اصلی هستند.
چه کسانی به این محصول نیاز دارند؟
تابلو سازها: برای طراحی پنل فرمان ماشین آلات و تجهیزات صنعتی.
مهندسان و تکنسین های برق صنعتی: برای انتخاب تجهیز فرمان متناسب با منطق مدار.
سازندگان ماشین آلات: برای ارسال فرمان های جهتی یا چندحالته به مدار کنترل.
واحدهای تعمیرات و نگهداری: برای جایگزینی جوی استیک معیوب، به شرط تطبیق کد فنی و مشخصات کنتاکت.
پیمانکاران و خریداران صنعتی: برای تامین قطعات پروژه با مشخصات فنی قابل بررسی.
جمع بندی فنی
جوی استیک اماس مدل CM707DJ41 یک فرمان دهنده چهار موقعیته با برگشت فنری، آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر است. انتخاب آن زمانی منطقی است که مدار به چهار موقعیت فرمان نیاز داشته باشد و اهرم پس از رها شدن به حالت اولیه برگردد.

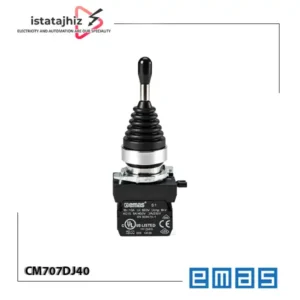

پیش از سفارش، به ویژه نوع عملکرد فنری، آرایش کنتاکت، جریان و رده بهره برداری، قطر نصب و شرایط محیطی را با مدار و پنل خود تطبیق دهید. اگر اهرم باید در موقعیت انتخاب شده باقی بماند، مدل CM707DJ40 را نیز بررسی کنید.
خرید جوی استیک EMAS CM707DJ41 از ایستا تجهیز
برای خرید جوی استیک ،استعلام موجودی و قیمت روز می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز وجود دارد. برای خرید تعداد یا تامین پروژه، مشخصات فنی و تعداد موردنیاز را اعلام کنید تا شرایط فروش بررسی شود.
