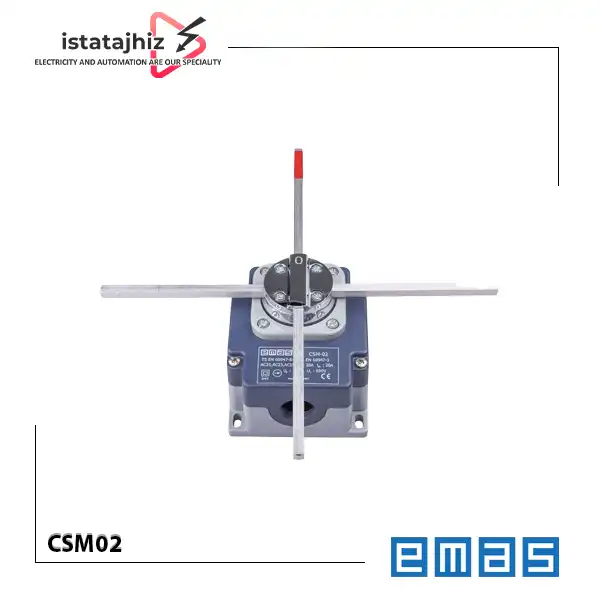

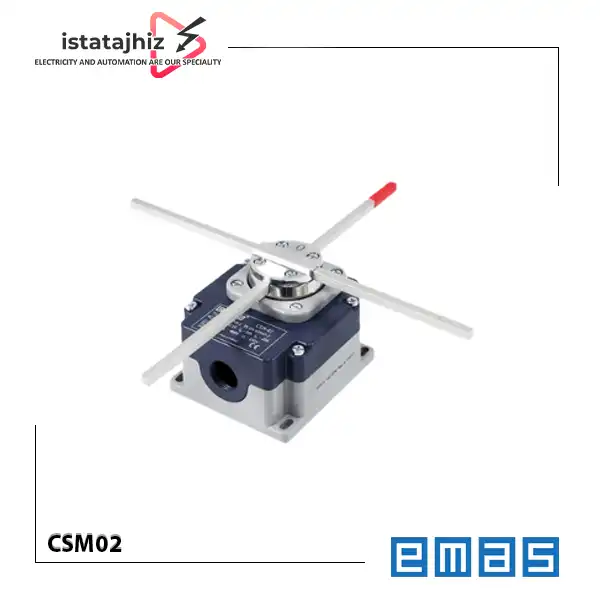

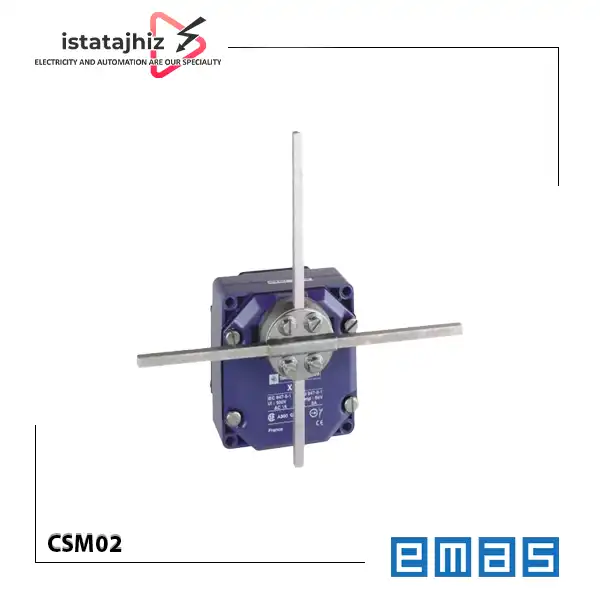

میکروسوئیچ صلیبی اماس CSM02 یک کلید محدودکننده حرکت (Cross Limit Switch) از سری CSM برند EMAS ترکیه است که برای کنترل مرحله ای حرکت در تجهیزات جرثقیل و برخی ماشین آلات صنعتی استفاده می شود. این مدل دارای مکانیزم عملکرد ۱۸۰ درجه، میله محرک ۲۰۰ میلی متری و یک مرحله عملکرد در جهت جلو و یک مرحله در جهت عقب است. وظیفه این کلید، تغییر وضعیت کنتاکت های الکتریکی در واکنش به حرکت میله محرک است. در یک سیستم جرثقیل، این تغییر وضعیت می تواند به مدار فرمان اعلام کند که حرکت به موقعیت مشخصی رسیده است تا مدار کنترل، متناسب با طراحی سیستم، فرمان لازم را صادر کند. یکی از ویژگی های مهم CSM02، بدنه و درپوش فلزی همراه با درجه حفاظت IP65 است. این ساختار، محصول را برای استفاده در محیط های صنعتی متناسب با شرایط حفاظتی اعلام شده سازنده قابل بررسی می کند. با این حال، انتخاب آن باید بر اساس زاویه عملکرد، طول میله، مشخصات الکتریکی و نحوه اتصال به مدار فرمان انجام شود.
عملکرد میکروسوئیچ صلیبی CSM02 چگونه است؟
در میکروسوئیچ صلیبی، حرکت مکانیکی میله محرک باعث تغییر وضعیت کنتاکت ها می شود. این تغییر وضعیت در مدار فرمان برای کنترل حرکت یا اعلام رسیدن مکانیزم به یک موقعیت مشخص استفاده می شود. مدل CSM02 برای عملکرد در محدوده ۱۸۰ درجه طراحی شده و یک مرحله عملکرد در جهت جلو و یک مرحله در جهت عقب دارد. این ویژگی به این معناست که مکانیزم حرکتی دستگاه باید با الگوی عملکرد این مدل هماهنگ باشد.
برای مثال، در یک سیستم حرکتی جرثقیل، می توان از تغییر وضعیت کنتاکت ها برای ارسال فرمان به مدار کنترل استفاده کرد. اینکه این فرمان باعث توقف، تغییر سرعت یا اجرای عملکرد دیگری شود، به طراحی مدار فرمان و نحوه سیم بندی بستگی دارد؛ بنابراین نباید عملکرد نهایی دستگاه را صرفا از روی نام میکروسوئیچ تعیین کرد.
کاربردهای میکروسوئیچ صلیبی CSM02
چند مورد از کاربردهای محصول:
کنترل حرکت در جرثقیل های صنعتی
یکی از کاربردهای اصلی این مدل، استفاده در سیستم های حرکتی جرثقیل است. میکروسوئیچ می تواند با تشخیص حرکت مکانیزم، وضعیت کنتاکت ها را تغییر دهد و سیگنال مورد نیاز مدار فرمان را فراهم کند. مناسب بودن آن به نوع حرکت، محدوده عملکرد و طراحی سیستم کنترل بستگی دارد.
محدود کردن حرکت مکانیزم های رفت و برگشتی
در تجهیزاتی که حرکت در دو جهت انجام می شود، از یک کلید محدودکننده می توان برای اعلام رسیدن مکانیزم به موقعیت تعیین شده استفاده کرد. مدل CSM02 زمانی قابل بررسی است که یک مرحله عملکرد در هر جهت کافی باشد.
ماشین آلات و تجهیزات جابه جایی صنعتی
در برخی ماشین آلات، حرکت یک اهرم یا مکانیزم مکانیکی می تواند باعث فعال شدن کنتاکت های کلید شود. استفاده از CSM02 در چنین تجهیزاتی به سازگاری مکانیزم محرک با میله ۲۰۰ میلی متری و محدوده عملکرد ۱۸۰ درجه نیاز دارد.
مدارهای فرمان تجهیزات صنعتی
کنتاکت های این کلید می توانند در مدار فرمان برای ارسال سیگنال وضعیت به رله ها یا سایر تجهیزات کنترلی مورد استفاده قرار گیرند. نحوه عملکرد مدار به نقشه سیم بندی و نوع کنتاکت های مورد نیاز بستگی دارد.
تفاوت میکروسوئیچ صلیبی CSM02 با CSM04
دو مدل CSM02 و CSM04 از یک خانواده محصول هستند، اما الگوی عملکرد آنها یکسان نیست.
- CSM02: عملکرد ۱۸۰ درجه، یک مرحله جلو و یک مرحله عقب، میله ۲۰۰ میلی متری.
- CSM04: عملکرد ۳۶۰ درجه، دو مرحله جلو و دو مرحله عقب، میله ۲۰۰ میلی متری.
بنابراین، تفاوت اصلی این دو مدل در محدوده و مراحل عملکرد است، نه طول میله. اگر مکانیزم دستگاه به یک مرحله عملکرد در هر جهت نیاز دارد، CSM02 گزینه قابل بررسی است. اگر سیستم به دو مرحله عملکرد در هر جهت و محدوده عملکرد ۳۶۰ درجه نیاز داشته باشد، باید CSM04 بررسی شود.
هر دو مدل در مشخصات منتشرشده سازنده دارای جریان کاری ۲۰ آمپر در ۴۰۰ ولت AC، دسته بهره برداری AC-21A و درجه حفاظت IP65 هستند. با این حال، پیش از جایگزینی یک مدل با دیگری، باید نقشه عملکرد کنتاکت ها و مدار فرمان نیز بررسی شود.
مزایای میکروسوئیچ صلیبی اماس CSM02
- محدوده عملکرد مشخص: طراحی ۱۸۰ درجه با یک مرحله عملکرد در هر جهت، انتخاب مدل را بر اساس نیاز مکانیزم آسان تر می کند.
- میله محرک ۲۰۰ میلی متری: برای تجهیزاتی مناسب است که ابعاد و مسیر حرکت مکانیزم آنها با این طول سازگار باشد.
- بدنه و درپوش فلزی: ساختار فیزیکی محصول برای کاربردهای صنعتی طراحی شده است.
- درجه حفاظت IP65: محافظت در برابر نفوذ گردوغبار و پاشش آب مطابق شرایط آزمون استاندارد.
- مشخصات فنی منتشرشده: اطلاعاتی مانند جریان کاری، دسته بهره برداری، سطح مقطع کابل و محدوده دمایی برای بررسی سازگاری محصول در دسترس است.
پیش از خرید CSM02 چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
۱. محدوده و مراحل عملکرد
مهم ترین معیار انتخاب این مدل، تطبیق محدوده عملکرد ۱۸۰ درجه و یک مرحله حرکت در هر جهت با مکانیزم دستگاه است. اگر تجهیز به مراحل بیشتری نیاز داشته باشد، باید مدل دیگری از سری CSM بررسی شود.
۲. طول و مسیر حرکت میله
طول میله محرک CSM02 برابر ۲۰۰ میلی متر است. فضای نصب، مسیر حرکت اهرم و محل برخورد مکانیزم با میله باید بررسی شوند تا عملکرد کلید بدون برخورد نامناسب یا اعمال نیروی خارج از محدوده طراحی انجام شود.
۳. جریان و نوع بار الکتریکی
مشخصه ۲۰ آمپر در ۴۰۰ ولت AC باید در کنار دسته بهره برداری AC-21A ارزیابی شود. برای بارهای موتوری یا بارهایی با جریان راه اندازی بالا، نباید صرفا به مقدار جریان درج شده تکیه کرد. در صورت نیاز، از کلید برای فرمان دادن به کنتاکتور یا مدار کنترل مناسب استفاده می شود.
۴. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای محیط هایی با احتمال حضور گردوغبار و پاشش آب اهمیت دارد. با این وجود، این درجه حفاظت به معنی مناسب بودن محصول برای غوطه وری در آب یا همه شرایط محیطی نیست. محدوده دمایی منفی ۲۵ تا مثبت ۸۰ درجه سانتی گراد نیز باید با شرایط محل نصب تطبیق داده شود.
۵. کابل و اتصالات
سازنده برای این مدل اتصال کابل PG13.5 و سطح مقطع کابل ۱ تا ۲٫۵ میلی متر مربع را اعلام کرده است. گلند، کابل و روش اتصال باید با این مشخصات و الزامات نصب مطابقت داشته باشند.
۶. طول عمر و تعداد دفعات عملکرد
عمر مکانیکی و الکتریکی اعلام شده برای این مدل حداقل ۵۰٬۰۰۰ عملکرد است. این مقادیر باید در کنار فرکانس عملکرد اعلام شده، شرایط بار، محیط نصب و برنامه نگهداری بررسی شوند؛ عمر واقعی در همه کاربردها یکسان نیست.
نکات نصب و استفاده
- محل نصب باید به گونه ای انتخاب شود که میله محرک در مسیر حرکت طراحی شده قرار بگیرد و تحت فشار یا ضربه خارج از محدوده عملکرد نباشد.
- پیش از سیم بندی، نقشه ترمینال ها و وضعیت کنتاکت ها را از مستندات فنی محصول بررسی کنید.
- سطح مقطع کابل و اتصال کابل PG13.5 باید با مشخصات اعلام شده سازنده هماهنگ باشد.
- گشتاور سفت کردن پیچ ترمینال طبق اطلاعات سازنده ۱٫۵ نیوتن متر است.
- در زمان نصب یا تعمیر، برق مدار را قطع و از ایمن بودن تجهیز اطمینان حاصل کنید.
- برای مدارهای قدرت یا بارهای موتوری، هماهنگی حفاظت اتصال کوتاه و تجهیزات قطع و کنترل باید به صورت مستقل بررسی شود.
چه کسانی به میکروسوئیچ صلیبی CSM02 نیاز دارند؟
این محصول بیشتر برای مهندسان برق، تکنسین های برق صنعتی، تعمیرکاران جرثقیل، واحدهای نگهداری و تعمیرات و سازندگان تجهیزات صنعتی کاربرد دارد؛ به ویژه زمانی که یک کلید محدودکننده حرکت با عملکرد ۱۸۰ درجه، یک مرحله جلو و یک مرحله عقب و میله ۲۰۰ میلی متری مورد نیاز باشد. اگر هدف شما تعویض یک میکروسوئیچ موجود است، کد فنی، طول میله، محدوده حرکت و نقشه کنتاکت ها را با مدل قبلی تطبیق دهید. مشابه بودن ظاهر دو کلید به تنهایی برای اطمینان از سازگاری آنها کافی نیست.
جمع بندی فنی
میکروسوئیچ صلیبی EMAS CSM02 یک کلید محدودکننده حرکت با محدوده عملکرد ۱۸۰ درجه، یک مرحله عملکرد در هر جهت و میله محرک ۲۰۰ میلی متری است. بدنه فلزی، درجه حفاظت IP65 و مشخصات الکتریکی منتشرشده از ویژگی های قابل توجه آن هستند. پیش از سفارش، مهم ترین مواردی که باید بررسی شوند عبارت اند از محدوده حرکت مورد نیاز، طول میله، مشخصات کنتاکت ها، نوع بار الکتریکی، شرایط محیطی و سازگاری با مدار فرمان. اگر سیستم به دو مرحله عملکرد در هر جهت نیاز دارد، مدل CSM04 را نیز بررسی کنید.
خرید میکروسوئیچ صلیبی اماس CSM02 از ایستا تجهیز
برای خرید میکروسوئیچ صلیبی اماس CSM02 از فروشگاه تخصصی برق صنعتی ایستا تجهیز، می توانید موجودی و قیمت روز محصول را از واحد فروش استعلام کنید. امکان خرید حضوری از فروشگاه در لاله زار تهران و ثبت سفارش غیرحضوری با ارسال به سراسر کشور فراهم است.
برای استعلام دقیق تر، مدل CSM02 و مشخصات تجهیزی را که قرار است کلید روی آن نصب شود اعلام کنید. در خریدهای تعدادی یا پروژه ای نیز می توانید برای دریافت پیشنهاد قیمت با واحد فروش هماهنگ کنید.
