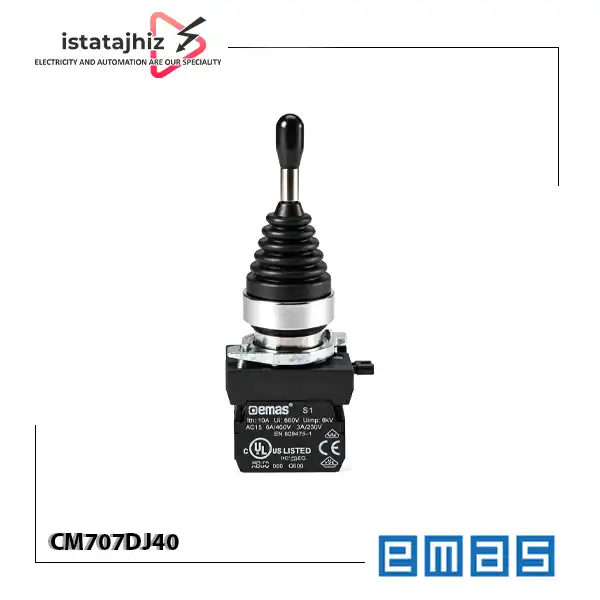

جوی استیک قفل شو CM707DJ40 برند EMAS یک واحد فرمان صنعتی چهار موقعیته از سری فلزی CM است که برای ارسال فرمان به مدارهای کنترلی ماشین آلات و تجهیزات صنعتی استفاده می شود. این مدل دارای چهار موقعیت فرمان، آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر است. مکانیزم آن از نوع Stay Put است؛ یعنی اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند و برای تغییر فرمان باید توسط اپراتور جابه جا شود. این ویژگی باعث می شود جوی استیک قفل شو CM707DJ40 اماس برای سیستم هایی قابل بررسی باشد که در آنها اپراتور باید یکی از چهار جهت یا وضعیت فرمان را انتخاب کند و انتخاب انجام شده تا زمان تغییر دستی باقی بماند. با این حال، رفتار واقعی دستگاه به طراحی مدار فرمان، نحوه سیم بندی کنتاکت ها و تجهیزات متصل به آن بستگی دارد.
جوی استیک CM707DJ40 چه کاری انجام می دهد؟
جوی استیک صنعتی یک واحد فرمان دستی است که حرکت اهرم آن وضعیت کنتاکت های الکتریکی را تغییر می دهد. این تغییر وضعیت در مدار فرمان استفاده می شود تا یک دستور کنترلی به تجهیز موردنظر ارسال شود. در مدل CM707DJ40، چهار موقعیت فرمان در اختیار اپراتور قرار می گیرد. بسته به طراحی مدار، این موقعیت ها می توانند برای ارسال فرمان های جهت دار یا انتخاب چهار وضعیت مجزا به کار روند. برای مثال، در یک ماشین صنعتی ممکن است چهار موقعیت برای فرمان حرکت در جهت های مختلف تعریف شوند؛ اما جهت های دقیق، نحوه تغییر کنتاکت ها و عملکرد نهایی را باید از نقشه سیم بندی و مدار کنترلی دستگاه تعیین کرد.
ویژگی مهم این مدل، ماندگاری اهرم در موقعیت انتخاب شده است. برخلاف جوی استیک فنر برگشت، در این مدل پس از رها کردن اهرم، بازگشت خودکار به موقعیت مرکزی یا اولیه انجام نمی شود. به همین دلیل، پیش از انتخاب باید مشخص شود که سیستم به فرمان ماندگار نیاز دارد یا فرمانی که فقط هنگام تحریک اهرم فعال باشد.
نکته فنی: CM707DJ40 یک واحد فرمان است و نباید صرفا بر اساس جریان اعلام شده آن، برای قطع و وصل مستقیم موتور یا بار قدرت انتخاب شود. برای کنترل بارهای قدرت، مدار فرمان و تجهیزات واسط متناسب با نوع بار و جریان مورد نیاز ضروری هستند.
مهم ترین پارامترها برای انتخاب CM707DJ40
به موارد زیر توجه کنید:
1. چهار موقعیت فرمان
مهم ترین ویژگی این مدل، امکان انتخاب چهار موقعیت فرمان است. پیش از خرید، بررسی کنید که سیستم شما واقعا به چهار موقعیت نیاز دارد و تعداد موقعیت ها با منطق عملکرد دستگاه مطابقت دارد.
چهار موقعیت مکانیکی به تنهایی مشخص نمی کند که هر موقعیت دقیقا چه فرمانی صادر می کند. تعریف فرمان های چپ، راست، بالا، پایین یا هر ترکیب دیگر به نقشه سیم بندی و نحوه استفاده از کنتاکت ها بستگی دارد.
2. عملکرد قفل شو یا Stay Put
در مدل CM707DJ40، اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند. این عملکرد زمانی اهمیت دارد که سیستم به انتخاب ماندگار اپراتور نیاز داشته باشد.
اگر لازم است اهرم پس از برداشتن دست اپراتور به موقعیت اولیه برگردد، مدل CM707DJ41 از همین خانواده را بررسی کنید. این مدل چهار موقعیته است اما مکانیزم آن از نوع فنر برگشت است.
3. آرایش کنتاکت 2NO+2NO
علامت NO به معنی کنتاکت باز معمولی (Normally Open) است. آرایش 2NO+2NO نشان دهنده دو مجموعه کنتاکت باز معمولی است که هر مجموعه شامل دو کنتاکت NO است.
برای انتخاب صحیح، فقط به تعداد موقعیت های اهرم اکتفا نکنید. باید نقشه کنتاکت ها، وضعیت آنها در هر موقعیت و تعداد سیگنال های مورد نیاز مدار فرمان را بررسی کنید. اگر مدار شما به کنتاکت بسته معمولی (NC) یا ترکیب متفاوتی نیاز دارد، سازگاری این مدل باید پیش از سفارش بررسی شود.
4. جریان کاری و رده بهره برداری
سازنده جریان کاری 4 آمپر در 230 ولت AC را با رده بهره برداری AC-15 اعلام کرده است. این مقدار باید در چارچوب کاربرد کنترلی و مشخصات بار تفسیر شود و به معنی مجاز بودن راه اندازی مستقیم هر موتور یا بار 4 آمپری نیست. اگر جوی استیک به ورودی PLC، رله واسط یا بوبین کنتاکتور متصل می شود، مشخصات الکتریکی مدار و نوع بار را بررسی کنید. انتخاب نهایی باید با ظرفیت مجاز کنتاکت ها در شرایط واقعی بهره برداری سازگار باشد.
5. قطر نصب و فضای مورد نیاز
قطر نصب اعلام شده برای این مدل 22 میلی متر است. در زمان طراحی پنل یا جایگزینی جوی استیک قبلی، موارد زیر را بررسی کنید:
- قطر سوراخ نصب پنل
- فضای پشت پنل برای کنتاکت ها و سیم ها
- فضای کافی برای حرکت اهرم در چهار موقعیت
- امکان دسترسی مناسب اپراتور به اهرم
- سازگاری ابعاد و روش نصب با تجهیزات موجود
6. شرایط محیطی و درجه حفاظت
در مشخصات رسمی محصول، درجه حفاظت IP65 درج شده و توضیحات سازنده مشخصا به حفاظت از سمت جلوی پنل اشاره می کند. بنابراین برای نصب در محیط های صنعتی دارای گرد و غبار یا احتمال پاشش آب، باید وضعیت آب بندی محل نصب نیز بررسی شود.
IP65 به معنی مناسب بودن تجهیز برای غوطه وری در آب نیست. اگر دستگاه در معرض شست وشوی پرفشار، مواد شیمیایی یا شرایط محیطی خاص قرار دارد، به تایید سازنده درباره همان شرایط نیاز است.
تفاوت CM707DJ40 با مدل های مشابه
دقت کنید:
مقایسه با جوی استیک CM707DJ41
این دو مدل از یک خانواده هستند و هر دو برای چهار موقعیت فرمان طراحی شده اند. تفاوت اصلی آنها در مکانیزم عملکرد اهرم است:
- CM707DJ40: قفل شو (Stay Put)؛ اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند.
- CM707DJ41: فنر برگشت (Spring Return)؛ اهرم پس از رها شدن به موقعیت اولیه بازمی گردد.
اگر اپراتور باید موقعیت انتخاب شده را به صورت ماندگار حفظ کند، CM707DJ40 قابل بررسی است. اگر فرمان باید به رها شدن اهرم وابسته باشد و اهرم به موقعیت اولیه برگردد، CM707DJ41 گزینه مرتبط تری است.
مقایسه با CM101DJ20 و CM101DJ21
مدل های CM101DJ20 و CM101DJ21 دو موقعیته هستند، در حالی که CM707DJ40 چهار موقعیت فرمان دارد.
- CM101DJ20: دو موقعیت، قفل شو، آرایش کنتاکت 1NO+1NO
- CM101DJ21: دو موقعیت، فنر برگشت، آرایش کنتاکت 1NO+1NO
- CM707DJ40: چهار موقعیت، قفل شو، آرایش کنتاکت 2NO+2NO
- CM707DJ41: چهار موقعیت، فنر برگشت، آرایش کنتاکت 2NO+2NO
بنابراین، انتخاب مدل باید بر اساس دو عامل اصلی انجام شود: تعداد موقعیت های مورد نیاز و نوع بازگشت اهرم. مشابه بودن ظاهر یا قطر نصب به تنهایی برای جایگزینی مدل ها کافی نیست.
نکات نصب و استفاده
- پیش از نصب، قطر 22 میلی متر و فضای پشت پنل را بررسی کنید.
- سیم بندی را بر اساس نقشه رسمی کنتاکت ها و مدار فرمان انجام دهید؛ از تعیین وضعیت کنتاکت ها صرفا بر اساس ظاهر اهرم خودداری کنید.
- سطح مقطع سیم اعلام شده توسط سازنده 1.5 تا 2.5 میلی متر مربع است.
- گشتاور سفت کردن پیچ ترمینال در مشخصات رسمی 1.5 نیوتن متر درج شده است.
- بار متصل به کنتاکت ها باید با رده بهره برداری و ظرفیت مجاز آنها سازگار باشد.
- برای حفظ درجه حفاظت، آب بندی مناسب محل نصب و وضعیت اجزای نصب را بررسی کنید.
- نصب و سیم بندی باید در حالت بی برق و توسط فرد دارای صلاحیت فنی انجام شود.
چه کسانی به جوی استیک CM707DJ40 نیاز دارند؟
این مدل برای گروه های زیر قابل بررسی است:
- تابلو سازهایی که برای مدار فرمان به جوی استیک چهار موقعیته قفل شو نیاز دارند.
- مهندسان برق و طراحان مدار فرمان ماشین آلات صنعتی.
- تکنسین ها و تعمیرکارانی که در حال جایگزینی یک جوی استیک چهار موقعیته با مشخصات مشابه هستند.
- سازندگان ماشین آلاتی که نیاز به انتخاب ماندگار یکی از چهار موقعیت فرمان دارند.
- واحدهای نگهداری و تعمیرات که مشخصات مکانیکی، نوع کنتاکت و رفتار اهرم تجهیز فعلی را بررسی کرده اند.
- خریداران صنعتی که به یک واحد فرمان با قطر نصب 22 میلی متر و آرایش کنتاکت 2NO+2NO نیاز دارند.
جمع بندی فنی
جوی استیک اماس CM707DJ40 یک واحد فرمان چهار موقعیته با مکانیزم قفل شو، آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر است. مهم ترین معیار انتخاب آن، نیاز سیستم به چهار موقعیت فرمان و باقی ماندن اهرم در وضعیت انتخاب شده است.
پیش از سفارش، نوع عملکرد قفل شو، آرایش کنتاکت، جریان و رده بهره برداری، قطر نصب و شرایط محیطی را با مدار فرمان و پنل خود تطبیق دهید. اگر سیستم به بازگشت خودکار اهرم نیاز دارد، مدل CM707DJ41 را نیز بررسی کنید.
خرید جوی استیک CM707DJ40 از ایستا تجهیز
برای خرید جوی استیک قفل شو CM707DJ40 برند اماس از فروشگاه تخصصی برق صنعتی ایستا تجهیز، کد فنی و مشخصات محصول را با نیاز پروژه تطبیق دهید. امکان خرید حضوری از فروشگاه در لاله زار تهران و سفارش غیرحضوری وجود دارد.
برای اطلاع از موجودی و قیمت روز، شرایط خرید تعداد یا پروژه و امکان صدور فاکتور رسمی، با واحد فروش ایستا تجهیز تماس بگیرید. قیمت محصول بدون استعلام موجودی و شرایط فروش اعلام نمی شود.
