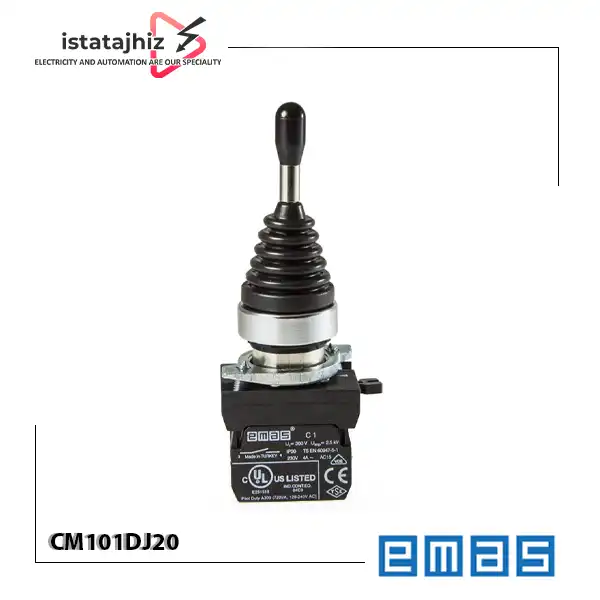

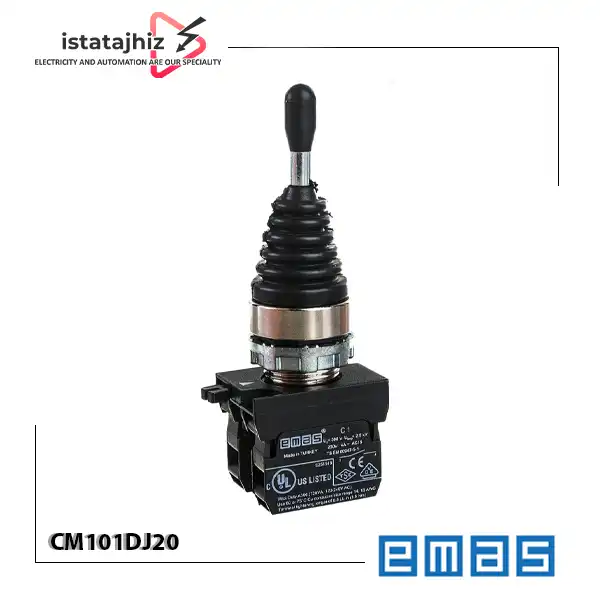

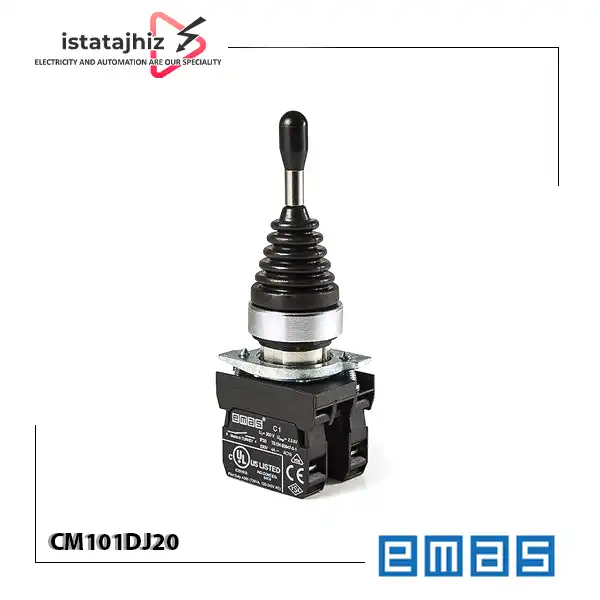

جوی استیک قفل شو CM101DJ20 اماس یک کلید فرمان دستی دو وضعیتی از سری فلزی CM برند EMAS ترکیه است که برای ارسال فرمان به مدارهای کنترل صنعتی استفاده می شود. این محصول که یکی از تجهیزات ریموت کنترل جرثقیل است با دسته اهرمی، دو وضعیت ثابت و دو کنتاکت باز نرمال (1NO+1NO) طراحی شده است.
ویژگی اصلی این مدل، عملکرد ماندگار یا Stay Put است؛ یعنی با جابه جایی دسته به یکی از دو وضعیت، دسته پس از رها شدن در همان وضعیت باقی می ماند. این قابلیت برای کاربردهایی مناسب است که اپراتور باید یک وضعیت کنترلی را انتخاب کند و نیازی به بازگشت خودکار دسته به موقعیت اولیه وجود ندارد.
این جویستیک از سری فلزی CM با قطر نصب ۲۲ میلی متر است و می تواند در پنل های فرمان و تابلوهای کنترل صنعتی مورد استفاده قرار گیرد. انتخاب آن باید با توجه به نوع فرمان، تعداد و عملکرد کنتاکت ها، جریان مدار و شرایط نصب انجام شود.
جوی استیک CM101DJ20 چگونه کار می کند؟
جوی استیک یک کلید فرمان اهرمی است که با حرکت دادن دسته، وضعیت کنتاکت های الکتریکی را تغییر می دهد. در مدل CM101DJ20، دو وضعیت کنترلی وجود دارد و عملکرد ماندگار باعث می شود دسته پس از رها شدن در وضعیت انتخاب شده باقی بماند. این ویژگی با مدل های فنر برگشت تفاوت دارد. در مدل فنر برگشت، دسته پس از رها شدن به موقعیت اولیه باز می گردد؛ اما در مدل قفل شو، وضعیت مکانیکی انتخاب شده حفظ می شود.
در یک مدار فرمان صنعتی، دو کنتاکت باز نرمال این جویستیک می توانند برای ارسال فرمان های مجزا به مدار کنترل استفاده شوند. نحوه استفاده از هر کنتاکت به نقشه سیم بندی و منطق کنترلی دستگاه بستگی دارد.
کاربردهای جوی استیک قفل شو CM101DJ20
- پنل های فرمان صنعتی: انتخاب یکی از دو وضعیت کنترلی با استفاده از دسته اهرمی.
- تابلوهای کنترل ماشین آلات: ارسال فرمان به مدار کنترل از طریق دو کنتاکت باز نرمال.
- تجهیزات دارای فرمان دو وضعیتی: کاربرد در سیستم هایی که انتخاب و حفظ یکی از دو وضعیت اهمیت دارد.
- مدارهای کنترل دستی: استفاده به عنوان رابط اپراتور برای انتخاب وضعیت، مشروط به سازگاری مدار با عملکرد ماندگار جویستیک.
این مدل به تنهایی کنترلر موتور یا تجهیز حفاظت نیست. برای فرمان دادن به موتور یا بارهای قدرت، باید مدار واسط و تجهیزات قطع و کنترل مناسب طراحی شوند.
تفاوت CM101DJ20 با CM101DJ21
مهم ترین تفاوت این دو مدل، نحوه بازگشت دسته پس از رها شدن است:
- CM101DJ20: دو وضعیت ماندگار دارد و دسته پس از رها شدن در وضعیت انتخاب شده باقی می ماند.

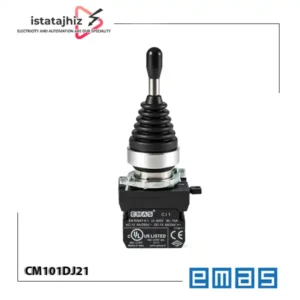

- CM101DJ21: دو وضعیت فنر برگشت دارد و دسته پس از رها شدن به وضعیت اولیه باز می گردد.
هر دو مدل از سری فلزی CM هستند، قطر نصب ۲۲ میلی متر دارند و با دو کنتاکت باز نرمال (1NO+1NO) معرفی شده اند. مشخصات الکتریکی منتشر شده برای هر دو شامل جریان کاری ۴ آمپر در ۲۳۰ ولت AC با دسته AC-15 است.
اگر اپراتور باید وضعیت انتخاب شده را حفظ کند، CM101DJ20 را بررسی کنید. اگر فرمان باید فقط هنگام حرکت دادن و نگه داشتن دسته فعال باشد و دسته بعد از رها شدن برگردد، CM101DJ21 گزینه مرتبط تری است.
مزایای جویستیک CM101DJ20
- حفظ وضعیت انتخاب شده: عملکرد Stay Put مانع بازگشت خودکار دسته به وضعیت اولیه می شود.
- دو وضعیت فرمان: مناسب برای کاربردهایی که به انتخاب میان دو وضعیت نیاز دارند.
- دو کنتاکت باز نرمال: امکان استفاده از دو مسیر فرمان، مطابق نقشه سیم بندی.
- بدنه فلزی: ساختار سری CM برای استفاده در پنل ها و تجهیزات صنعتی طراحی شده است.
- نصب با قطر ۲۲ میلی متر: امکان استفاده در پنل هایی که محل نصب متناسب با این قطر دارند.
پیش از خرید چه مواردی را بررسی کنیم؟
نوع عملکرد: مطمئن شوید که به جویستیک ماندگار نیاز دارید، نه مدل فنر برگشت.
تعداد و نوع کنتاکت: مدل CM101DJ20 دارای 1NO+1NO است. اگر مدار به کنتاکت بسته نرمال (NC) نیاز دارد، باید مدل دیگری بررسی شود.
مشخصات الکتریکی: جریان و ولتاژ مدار را با مقدار اعلام شده ۴ آمپر در ۲۳۰ ولت AC و دسته AC-15 تطبیق دهید.

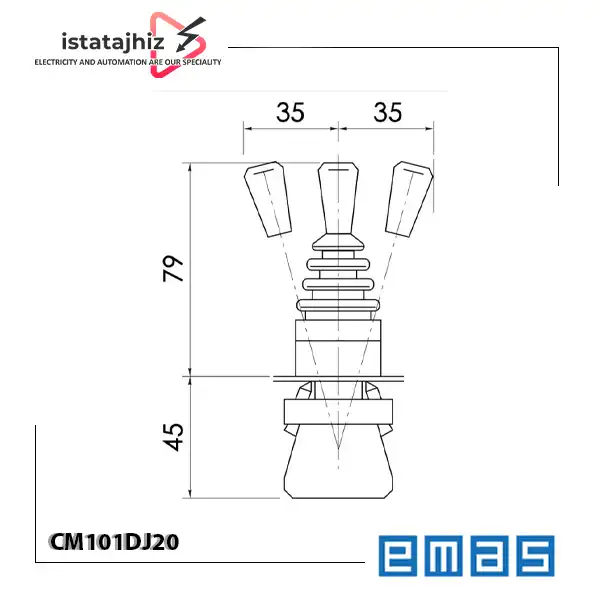

ابعاد نصب: قطر محل نصب پنل باید با قطر ۲۲ میلی متر محصول سازگار باشد.
شرایط محیطی: درجه حفاظت IP65 برای سمت جلویی محصول اعلام شده است؛ بنابراین شرایط نصب و حفاظت بخش پشتی پنل نیز باید جداگانه بررسی شود.
سازگاری با مدار فرمان: نقشه ترمینال ها و منطق کنترل دستگاه را پیش از سیم بندی بررسی کنید. ماندگار بودن دسته به این معنی نیست که مدار قدرت یا موتور بدون تجهیزات واسط قابل کنترل است.
نکات نصب و استفاده
- پیش از نصب و سیم بندی، برق مدار را قطع کنید.
- قطر سوراخ نصب پنل را با اندازه ۲۲ میلی متر مطابقت دهید.
- نقشه کنتاکت ها و شماره ترمینال ها را از دیتاشیت یا نقشه فنی سازنده بررسی کنید.
- سطح مقطع کابل قابل اتصال طبق مشخصات سازنده ۱٫۵ تا ۲٫۵ میلی متر مربع است.
- گشتاور سفت کردن پیچ ترمینال طبق دیتاشیت ۱٫۵ نیوتن متر است.
- حفاظت الکتریکی و تجهیزات واسط را متناسب با نوع بار و طراحی مدار انتخاب کنید.
چه کسانی به این جوی استیک نیاز دارند؟
جوی استیک CM101DJ20 برای مهندسان برق، تابلو سازها، تکنسین های برق صنعتی، سازندگان ماشین آلات و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه برای کاربردهایی که اپراتور باید میان دو وضعیت فرمان انتخاب کند و وضعیت انتخاب شده پس از رها کردن دسته حفظ شود.
خرید جویستیک قفل شو اماس از ایستا تجهیز
برای خرید جوی استیک قفل شو اماس مدل CM101DJ20 از ایستا تجهیز، قیمت روز و موجودی را از واحد فروش استعلام کنید. امکان خرید حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران و ثبت سفارش غیرحضوری با ارسال به سراسر کشور فراهم است. برای خرید تعدادی یا پروژه ای نیز می توانید درخواست قیمت ارائه دهید.
