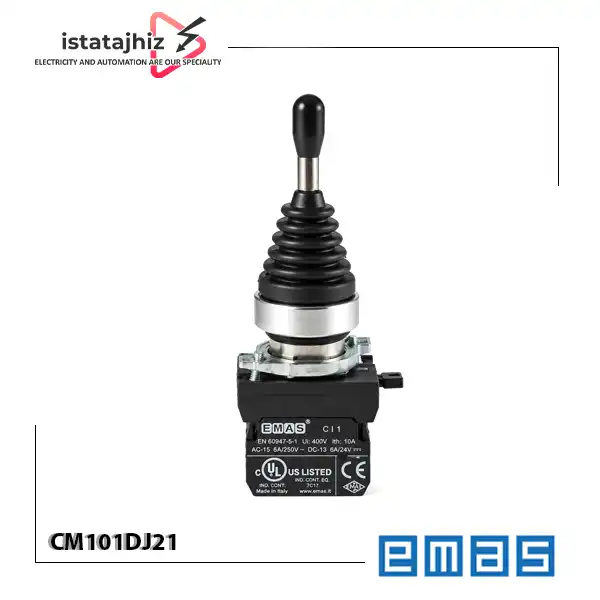

جوی استیک CM101DJ21 برند EMAS یک واحد فرمان صنعتی از سری فلزی CM است که برای ارسال فرمان به مدارهای کنترلی ماشین آلات و تجهیزات صنعتی استفاده می شود. این مدل دارای دو موقعیت فرمان و مکانیزم فنر برگشت (Spring Return) است؛ یعنی اهرم پس از رها شدن به موقعیت اولیه باز می گردد. دو کنتاکت باز معمولی با آرایش 1NO+1NO نیز امکان ارسال فرمان در دو جهت را فراهم می کنند. این جوی استیک با قطر نصب 22 میلی متر طراحی شده و برای استفاده در پنل های کنترلی، تابلوهای برق و تجهیزات صنعتی دارای فرمان دو جهته قابل بررسی است. هنگام انتخاب آن، باید علاوه بر ابعاد نصب، نوع عملکرد اهرم، آرایش کنتاکت ها و مشخصات مدار فرمان را با نیاز سیستم تطبیق دهید.
جوی استیک CM101DJ21 چه کاری انجام می دهد؟
این جوی استیک فرمان اپراتور را به تغییر وضعیت کنتاکت های الکتریکی تبدیل می کند. در یک سیستم کنترلی، این تغییر وضعیت می تواند به ورودی PLC، رله واسط یا مدار فرمان متصل شود تا دستور حرکت یا عملکرد موردنظر صادر شود.
برای مثال، در یک ماشین صنعتی که اپراتور باید حرکت را در دو جهت کنترل کند، می توان از دو موقعیت اهرم برای صدور دو فرمان مجزا استفاده کرد؛ البته منطق دقیق عملکرد به سیم بندی و طراحی مدار فرمان بستگی دارد.
ویژگی مهم مدل CM101DJ21، فنر برگشت بودن آن است. اهرم پس از برداشتن دست اپراتور در موقعیت اولیه قرار می گیرد و برای نگه داشتن فرمان، نیاز به حفظ فشار دست دارد. بنابراین، این مدل برای فرمان هایی مناسب تر است که باید فقط هنگام تحریک اپراتور فعال باشند؛ مشروط بر اینکه منطق مدار نیز به همین شکل طراحی شده باشد.
نکته فنی: جوی استیک یک واحد فرمان است، نه تجهیزی برای قطع و وصل مستقیم بارهای قدرت. برای راه اندازی موتور یا کنترل بارهای پرقدرت باید از مدار فرمان و تجهیزات مناسب مانند کنتاکتور، رله یا درایو استفاده شود.
مهم ترین مشخصات برای انتخاب این جوی استیک
به موارد زیر توجه کنید:
1. نوع عملکرد اهرم
در مدل CM101DJ21، اهرم از نوع فنر برگشت است. پس از رها شدن، به موقعیت اولیه برمی گردد. اگر مدار شما باید با برداشتن دست اپراتور از روی اهرم، فرمان را متوقف کند، این ویژگی اهمیت دارد.
اگر لازم است اهرم پس از انتخاب جهت در همان موقعیت باقی بماند، مدل قفل شو CM101DJ20 را نیز بررسی کنید. انتخاب بین این دو مدل باید بر اساس منطق فرمان دستگاه انجام شود.
2. آرایش کنتاکت 1NO+1NO
علامت NO به معنی کنتاکت باز معمولی (Normally Open) است. آرایش 1NO+1NO در این مدل، دو کنتاکت باز را مشخص می کند که می توانند برای دو فرمان مجزا در مدار استفاده شوند.
پیش از خرید، نقشه سیم بندی و نحوه تغییر وضعیت کنتاکت ها در هر موقعیت را با مدار فرمان خود تطبیق دهید. در صورت نیاز به کنتاکت بسته معمولی (NC) یا ترکیب متفاوتی از کنتاکت ها، باید مدل دیگری انتخاب شود.
3. جریان و رده بهره برداری
سازنده جریان کاری 4 آمپر در 230 ولت AC را با رده بهره برداری AC-15 اعلام کرده است. AC-15 مربوط به کاربردهای کنترلی با بارهای الکترومغناطیسی است؛ بنابراین، این عدد را نباید معادل جریان نامی قابل تحمل برای راه اندازی مستقیم موتور در نظر گرفت.
اگر جوی استیک قرار است به ورودی PLC، رله واسط یا بوبین کنتاکتور متصل شود، نوع بار و مشخصات الکتریکی مدار باید با مقادیر مجاز تجهیز تطبیق داده شود.
4. قطر نصب و فضای تابلو
قطر نصب این مدل 22 میلی متر است. هنگام جایگزینی یک جوی استیک قدیمی یا طراحی پنل جدید، قطر سوراخ نصب، فضای پشت پنل، امکان دسترسی به سیم ها و فضای لازم برای حرکت اهرم را بررسی کنید.
5. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 در مشخصات رسمی این مدل درج شده است. برای استفاده در محیط های دارای گرد و غبار یا احتمال پاشش آب، نحوه نصب و وضعیت آب بندی پنل نیز اهمیت دارد. درجه حفاظت اعلام شده را نباید به معنی مناسب بودن تجهیز برای غوطه وری در آب یا هر نوع شرایط محیطی دانست.
تفاوت CM101DJ21 با مدل های مشابه
دقت کنید:
مقایسه با جوی استیک CM101DJ20
مهم ترین تفاوت این دو مدل، رفتار مکانیکی اهرم است:
- CM101DJ21: فنر برگشت؛ اهرم پس از رها شدن به موقعیت اولیه برمی گردد.
- CM101DJ20: قفل شو یا Stay Put؛ اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند.
هر دو مدل در اطلاعات رسمی سازنده به عنوان جوی استیک دو موقعیته با قطر 22 میلی متر و آرایش کنتاکت 1NO+1NO معرفی شده اند. بنابراین، هنگام انتخاب بین آنها، تفاوت اصلی مورد توجه باید نوع بازگشت اهرم و منطق عملکرد مورد نیاز باشد.

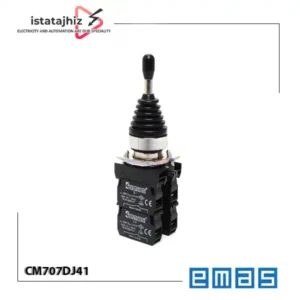

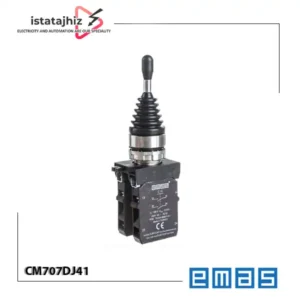

مقایسه با مدل CM707DJ41
مدل CM707DJ41 از همین سری فلزی، جوی استیک چهار موقعیته با مکانیزم فنر برگشت است و با مدل دو موقعیته CM101DJ21 تفاوت دارد. اگر دستگاه به فرمان در چهار جهت نیاز دارد، باید مدل چهار موقعیته و آرایش کنتاکت های آن بررسی شود؛ نباید صرفاً بر اساس شباهت ظاهری، دو مدل را جایگزین یکدیگر کرد.
مزایای قابل اتکای CM101DJ21
- عملکرد فنر برگشت: اهرم پس از رها شدن به موقعیت اولیه برمی گردد و برای فرمان های لحظه ای قابل بررسی است.
- دو کنتاکت باز معمولی: آرایش 1NO+1NO امکان استفاده در مدارهای فرمان دو جهته را فراهم می کند؛ نحوه استفاده به سیم بندی وابسته است.
- قطر نصب 22 میلی متر: با پنل هایی که برای تجهیزات فرمان 22 میلی متری طراحی شده اند، از نظر قطر نصب قابل بررسی است.
- ساختار فلزی سری CM: سازنده برای این سری، ساختار فلزی ریخته گری شده و پوشش کرومات مقاوم در برابر خوردگی را ذکر کرده است.
- مشخصات عمر اعلام شده: عمر مکانیکی حداقل 500,000 و عمر الکتریکی حداقل 100,000 عملکرد در مشخصات رسمی درج شده است. عمر واقعی به شرایط بار، محیط و نحوه استفاده بستگی دارد.
نکات مهم نصب و استفاده
- قطر نصب 22 میلی متر و فضای لازم برای حرکت اهرم را پیش از نصب بررسی کنید.
- سیم بندی را بر اساس نقشه مدار فرمان و وضعیت کنتاکت ها انجام دهید؛ از فرض گرفتن عملکرد کنتاکت ها بدون بررسی نقشه خودداری کنید.
- سطح مقطع سیم اعلام شده توسط سازنده 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر است.
- پیش از اتصال به بار، جریان و نوع بار را با رده بهره برداری و مشخصات الکتریکی تجهیز تطبیق دهید.
- برای کنترل موتور یا بار قدرت، از مدار و تجهیزات واسط متناسب استفاده کنید و جوی استیک را بدون بررسی ظرفیت مجاز مستقیما به بار قدرت متصل نکنید.
- اگر حفاظت IP65 برای کاربرد شما اهمیت دارد، آب بندی پنل، وضعیت واشرها و شرایط نصب را نیز بررسی کنید.
- نصب و سیم بندی باید در حالت بی برق و توسط فرد آشنا با الزامات ایمنی برق صنعتی انجام شود.
چه کسانی به جوی استیک CM101DJ21 نیاز دارند؟
این مدل می تواند برای گروه های زیر مناسب باشد:
- تابلو سازهایی که به یک واحد فرمان دو موقعیته با فنر برگشت نیاز دارند.
- مهندسان و تکنسین های برق صنعتی که مدارهای فرمان ماشین آلات را طراحی یا تعمیر می کنند.
- سازندگان ماشین آلاتی که برای حرکت یا عملکرد دو جهته از فرمان دستی استفاده می کنند.
- واحدهای نگهداری و تعمیرات که قصد جایگزینی یک جوی استیک با مشخصات مکانیکی و الکتریکی مشابه را دارند.
- پیمانکاران و خریداران صنعتی که نوع عملکرد، آرایش کنتاکت و قطر نصب مورد نیازشان با مشخصات این مدل تطبیق دارد.
خرید جوی استیک CM101DJ21 از ایستا تجهیز
برای خرید جوی استیک CM101DJ21 برند اماس از فروشگاه تخصصی برق صنعتی ایستا تجهیز، پیش از سفارش کد فنی CM101DJ21، نوع فنر برگشت، آرایش کنتاکت 1NO+1NO و قطر نصب 22 میلی متر را با نیاز پروژه تطبیق دهید.
امکان پیگیری خرید حضوری در لاله زار تهران و سفارش غیرحضوری وجود دارد. برای اطلاع از موجودی، قیمت روز، شرایط خرید تعداد یا پروژه و امکان صدور فاکتور رسمی، با واحد فروش ایستا تجهیز تماس بگیرید. قیمت محصول بدون استعلام موجودی و شرایط فروش اعلام نمی شود.
