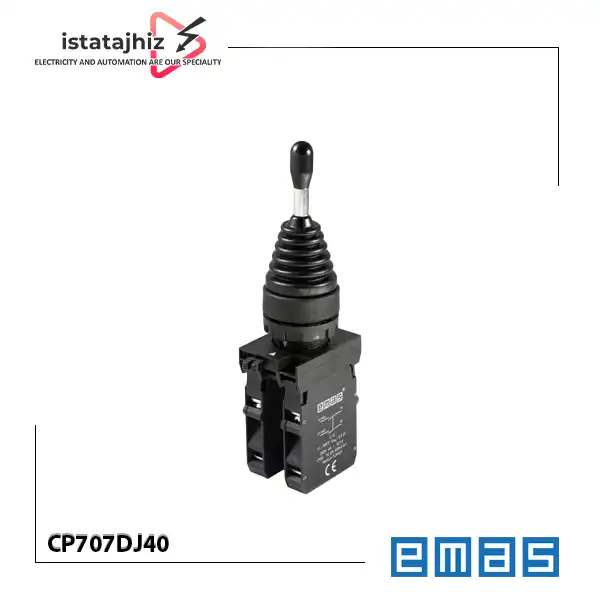

جوی استیک قفل شو CP707DJ40 اماس از سری پلاستیکی CP برند EMAS، یک کلید فرمان دستی چهار موقعیتی است که برای ارسال فرمان به مدارهای کنترل ماشین آلات و تجهیزات صنعتی استفاده می شود. ویژگی اصلی این مدل، عملکرد ماندگار (Stay Put) است؛ یعنی پس از حرکت دادن اهرم و انتخاب یک موقعیت، اهرم در همان وضعیت باقی می ماند و مانند مدل فنر برگشت، با رها کردن دست به موقعیت اولیه بازنمی گردد. این مدل دارای آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر است. در زمان انتخاب آن باید علاوه بر تعداد موقعیت ها، به نوع عملکرد اهرم، تعداد کنتاکت های موردنیاز و سازگاری مشخصات الکتریکی با مدار فرمان توجه کنید. اطلاعات فنی زیر بر اساس صفحه محصول و دیتاشیت رسمی سازنده تنظیم شده است.
کاربردهای جوی استیک قفل شو CP707DJ40

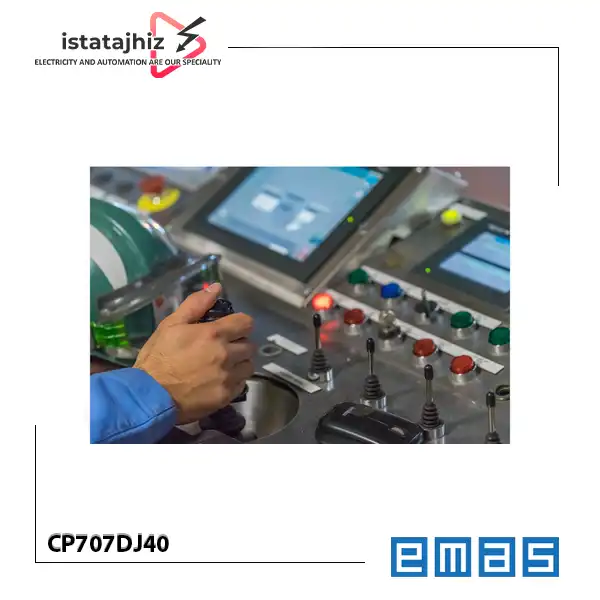

این مدل با توجه به چهار موقعیت فرمان و عملکرد ماندگار، برای پنل هایی مناسب است که اپراتور باید بین چند وضعیت کنترلی انتخاب کند و موقعیت انتخاب شده پس از رها کردن اهرم حفظ شود.
تابلوهای فرمان ماشین آلات: برای انتخاب وضعیت های مختلف عملکرد دستگاه، در صورت تطبیق مدار با چهار موقعیت جوی استیک.
تجهیزات صنعتی دارای کنترل دستی: برای ارسال فرمان های مجزا به مدار کنترل از طریق کنتاکت های جوی استیک.
پنل های اپراتوری: در تجهیزاتی که حفظ وضعیت انتخاب شده اهرم اهمیت دارد.
سیستم های حرکتی و جابه جایی: در صورت طراحی مدار متناسب با جهت های موردنیاز و رعایت الزامات ایمنی دستگاه.
این کاربردها به معنای تایید خودکار سازگاری مدل با هر ماشین یا سیستم حرکتی نیستند. نقشه کنتاکت ها، مدار فرمان و الزامات ایمنی تجهیز باید جداگانه بررسی شوند.
مهم ترین پارامترهای انتخاب و خرید
به موارد زیر توجه کنید:
1. ماندگار بودن اهرم
مهم ترین ویژگی این مدل، باقی ماندن اهرم در موقعیت انتخاب شده است. اگر فرمان باید پس از رها کردن دست ادامه داشته باشد یا وضعیت انتخاب شده حفظ شود، عملکرد ماندگار می تواند مناسب باشد. اگر لازم است اهرم پس از رها شدن به حالت اولیه برگردد، باید مدل فنر برگشت را انتخاب کنید.
2. چهار موقعیت فرمان
این جوی استیک چهار موقعیت دارد؛ اما برای مشخص شدن عملکرد هر موقعیت، باید نقشه کنتاکت سازنده بررسی شود. پیش از خرید، مطمئن شوید چهار موقعیت مکانیکی و نحوه تغییر وضعیت کنتاکت ها با منطق کنترل دستگاه شما مطابقت دارد.
3. آرایش کنتاکت 2NO+2NO
آرایش 2NO+2NO در انتخاب مدار فرمان اهمیت دارد. تعداد و نوع کنتاکت ها باید با ورودی های PLC، رله های واسط یا سایر تجهیزات مدار تطبیق داده شود. اگر مدار به کنتاکت NC یا آرایش متفاوتی نیاز دارد، این مدل را بدون بررسی نقشه کنتاکت جایگزین نکنید.
4. قطر نصب 22 میلی متر
قطر نصب این مدل 22 میلی متر است. در نصب روی درب تابلو یا جایگزینی یک کلید قدیمی، قطر سوراخ، فضای پشت پنل و امکان نصب مجموعه کنتاکت ها را بررسی کنید.
5. مشخصات الکتریکی و نوع بار
مقدار جریان و ولتاژ مدار، رده بهره برداری و نوع بار باید با مشخصات کنتاکت سازگار باشند. اگر جوی استیک برای فرمان به کنتاکتور یا ورودی PLC استفاده می شود، شرایط الکتریکی همان مدار باید بررسی شود؛ مشخصات عمومی کنتاکت به تنهایی برای تایید هر نوع اتصال کافی نیست.
6. شرایط محیطی
دمای کاری اعلام شده از منفی 15 تا مثبت 65 درجه سانتی گراد است. همچنین باید شرایط نصب، آب بندی پنل و میزان مواجهه با گردوغبار یا رطوبت بررسی شود تا حفاظت موردنیاز سیستم تامین شود.
تفاوت CP707DJ40 با مدل های مشابه
در اینجا دو مدل از این محصول رو مقایسه کردیم:
مقایسه CP707DJ40 و CP707DJ41
هر دو مدل از سری CP پلاستیکی EMAS، چهار موقعیت فرمان، آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر دارند. تفاوت اصلی آنها در عملکرد اهرم است.
CP707DJ40: عملکرد ماندگار (Stay Put)؛ اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند.
CP707DJ41: عملکرد فنر برگشت (Spring Return)؛ اهرم با رها شدن به موقعیت اولیه بازمی گردد.
اگر حفظ موقعیت انتخاب شده اهمیت دارد، CP707DJ40 را بررسی کنید. اگر بازگشت خودکار اهرم پس از رها کردن ضروری است، CP707DJ41 گزینه مرتبط تری است.
مقایسه با مدل های دو موقعیتی
مدل های CP101DJ20 و CP101DJ21 نیز در سری CP عرضه می شوند، اما دو موقعیت فرمان دارند. CP101DJ20 ماندگار و CP101DJ21 فنر برگشت است. بنابراین، هنگام مقایسه باید هم تعداد موقعیت ها و هم نوع عملکرد مکانیکی را در نظر گرفت.
مزایای قابل استناد این مدل
چهار موقعیت فرمان برای کاربردهایی که به چند وضعیت انتخابی نیاز دارند.
عملکرد ماندگار برای حفظ موقعیت انتخاب شده اهرم.
آرایش کنتاکت 2NO+2NO برای پیاده سازی مدارهای فرمان متناسب با نقشه کنتاکت.
قطر نصب 22 میلی متر برای پنل های سازگار با این اندازه.
عمر مکانیکی حداقل 500,000 عملکرد طبق دیتاشیت سازنده.
محدودیت ها و نکات قابل توجه
این مدل ماندگار است؛ بنابراین نباید آن را به جای مدل فنر برگشت استفاده کرد، مگر اینکه رفتار مدار و الزامات ایمنی به طور مشخص اجازه دهد.
چهار موقعیت فرمان به معنای تایید یک ترتیب مشخص برای جهت های حرکتی نیست؛ نقشه کنتاکت ها باید بررسی شود.
درجه حفاظت IP65 به سمت جلوی پنل مربوط است و نباید بدون مستندات بیشتر به کل مجموعه تعمیم داده شود.
برای کنترل موتور یا بار قدرت، انتخاب تجهیزات واسط و حفاظت های لازم به مشخصات واقعی بار و مدار وابسته است.
نکات نصب و استفاده
قطر محل نصب را با مقدار 22 میلی متر تطبیق دهید.
سیم بندی را مطابق نقشه رسمی کنتاکت ها و طراحی مدار فرمان انجام دهید.
سطح مقطع سیم قابل اتصال در دیتاشیت 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر اعلام شده است.
برای حفظ حفاظت جلوی پنل، وضعیت آب بندی و نحوه نصب صحیح را بررسی کنید.
پیش از سیم بندی، برق مدار را قطع کنید و نصب را به فرد دارای صلاحیت فنی بسپارید.
در کاربردهای حرکتی، از عملکرد صحیح توقف، اینترلاک ها و حفاظت های مستقل دستگاه اطمینان حاصل کنید؛ ماندگار بودن اهرم به خودی خود یک قابلیت ایمنی محسوب نمی شود.
چه کسانی به این محصول نیاز دارند؟
جوی استیک CP707DJ40 می تواند برای گروه های زیر مناسب باشد:
مهندسان برق و طراحان مدار فرمان
تابلو سازها و تکنسین های برق صنعتی
سازندگان ماشین آلات و پنل های اپراتوری
تعمیرکاران تجهیزات صنعتی
واحدهای نگهداری و تعمیرات
خریداران صنعتی که به جوی استیک چهار موقعیتی با عملکرد ماندگار نیاز دارند
مناسب بودن نهایی مدل به نوع فرمان، نقشه کنتاکت ها و مشخصات الکتریکی سیستم بستگی دارد.
جمع بندی فنی
جوی استیک قفل شو EMAS مدل CP707DJ40 یک کلید فرمان چهار موقعیتی با آرایش کنتاکت 2NO+2NO، قطر نصب 22 میلی متر و عملکرد ماندگار است. تفاوت اصلی آن با مدل CP707DJ41 در باقی ماندن اهرم در موقعیت انتخاب شده، به جای برگشت فنری است. قبل از سفارش، تعداد موقعیت ها، نقشه کنتاکت، نوع بار، مشخصات الکتریکی و شرایط نصب را با سیستم خود تطبیق دهید.
خرید جوی استیک قفل شو از ایستا تجهیز
برای خرید جوی استیک EMAS مدل CP707DJ40 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید یا سفارش غیرحضوری ثبت کنید. برای خرید تعدادی یا تامین تجهیزات پروژه نیز می توانید مشخصات مدل و تعداد موردنیاز را جهت استعلام قیمت ارسال کنید.
