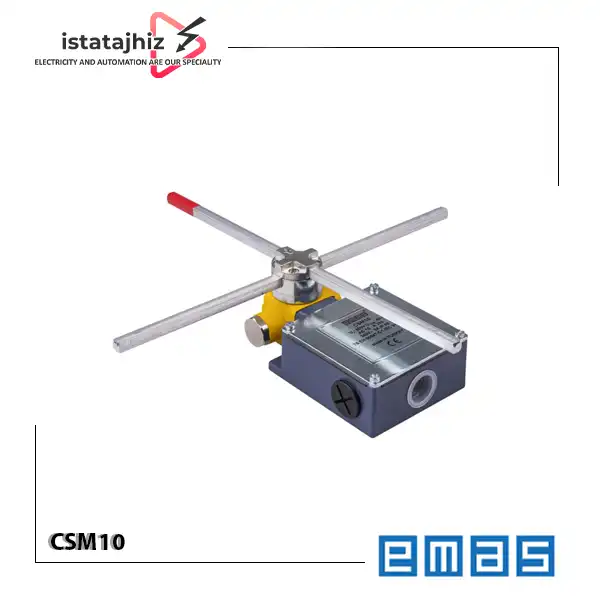

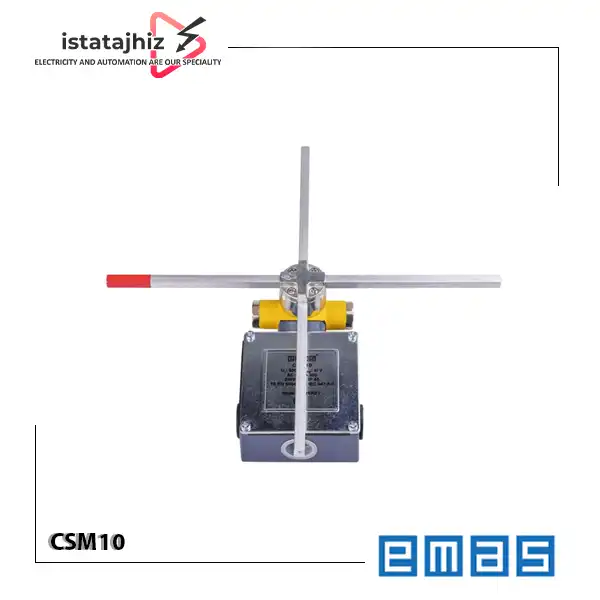

میکروسوییچ صلیبی CSM10 اماس یک کلید محدودکننده حرکت (Cross Limit Switch) از سری CSM برند EMAS ترکیه است که برای استفاده در سیستم های حرکتی جرثقیل و تجهیزات صنعتی طراحی شده است. این مدل دارای عملکرد ۳۶۰ درجه پیوسته، میله محرک ۲۰۰ میلی متری و بدنه فلزی است. مهم ترین ویژگی CSM10، سازوکار عملکرد پیوسته آن در محدوده ۳۶۰ درجه است. این ویژگی، آن را از مدل هایی مانند CSM02 با عملکرد ۱۸۰ درجه و CSM04 با دو مرحله عملکرد در هر جهت متمایز می کند. از نظر الکتریکی نیز این مدل با جریان کاری ۳ آمپر در ولتاژ ۲۴۰ ولت AC و دسته بهره برداری AC-15 مشخص شده است. به همین دلیل، هنگام انتخاب آن باید علاوه بر سازگاری مکانیکی، مشخصات مدار فرمان و نوع بار متصل به کنتاکت ها را نیز بررسی کنید.
میکروسوئیچ صلیبی CSM10 چه کاری انجام می دهد؟
میکروسوئیچ صلیبی، حرکت مکانیکی یک اهرم یا میله محرک را به تغییر وضعیت کنتاکت های الکتریکی تبدیل می کند. این تغییر وضعیت می تواند در مدار فرمان برای کنترل حرکت، اعلام وضعیت یا اجرای فرمان های کنترلی مورد استفاده قرار گیرد. در مدل CSM10، سازوکار عملکرد ۳۶۰ درجه پیوسته است. این ساختار برای کاربردهایی قابل بررسی است که به عملکرد پیوسته مکانیزم محرک در محدوده حرکتی مشخص شده نیاز دارند. برای مثال، در یک سیستم حرکتی صنعتی، تغییر وضعیت کنتاکت ها می تواند به مدار فرمان منتقل شود تا کنترلر یا تجهیزات واسط، فرمان متناسب با وضعیت مکانیزم را اجرا کنند. عملکرد نهایی، از جمله توقف یا تغییر جهت حرکت، به طراحی مدار فرمان و نحوه اتصال کنتاکت ها بستگی دارد.
توجه داشته باشید که میکروسوئیچ به تنهایی جایگزین سیستم کامل حفاظت جرثقیل نیست. انتخاب آن برای یک کاربرد مشخص باید با توجه به نقشه کنترل، الزامات ایمنی و مشخصات فنی سازنده انجام شود.
کاربردهای میکروسوئیچ صلیبی CSM10
از کاربردهای محصول:
سیستم های حرکتی جرثقیل
CSM10 در گروه محصولات جرثقیل EMAS قرار دارد و برای بررسی در سیستم های کنترل حرکت جرثقیل مناسب است. انتخاب آن باید با توجه به سازوکار محرک، محدوده حرکت مورد نیاز و نوع فرمانی که مدار کنترل دریافت می کند، انجام شود.
تجهیزات جابه جایی صنعتی
در تجهیزات جابه جایی که وضعیت یک مکانیزم متحرک باید به مدار فرمان منتقل شود، می توان عملکرد کنتاکتی این کلید را بررسی کرد. سازگاری مکانیکی و الکتریکی با سیستم موجود، شرط اصلی انتخاب است.
مدارهای فرمان صنعتی
کنتاکت های میکروسوئیچ می توانند برای ارسال سیگنال وضعیت به مدارهای کنترلی استفاده شوند. با توجه به دسته بهره برداری AC-15 و جریان اعلام شده برای CSM10، باید نوع ورودی مدار فرمان و مشخصات بار متصل به کنتاکت ها پیش از استفاده بررسی شود.
تجهیزات دارای مکانیزم محرک صلیبی
اگر دستگاه از یک اهرم یا میله محرک با حرکت سازگار با ساختار CSM10 استفاده می کند، این مدل می تواند گزینه ای برای بررسی باشد. طول میله ۲۰۰ میلی متری و محدوده عملکرد ۳۶۰ درجه باید با طراحی مکانیکی دستگاه تطبیق داده شوند.
تفاوت CSM10 با CSM02 و CSM04
مدل های CSM02، CSM04 و CSM10 از یک خانواده محصول هستند، اما از نظر سازوکار عملکرد و مشخصات الکتریکی تفاوت دارند.
میکروسوئیچ CSM02: دارای محدوده عملکرد ۱۸۰ درجه، یک مرحله حرکت در جهت جلو و یک مرحله در جهت عقب و میله ۲۰۰ میلی متری است. جریان کاری اعلام شده آن ۲۰ آمپر در ۴۰۰ ولت AC با دسته بهره برداری AC-21A است.
میکروسوئیچ CSM04: دارای محدوده عملکرد ۳۶۰ درجه، دو مرحله حرکت در جهت جلو و دو مرحله در جهت عقب و میله ۲۰۰ میلی متری است. جریان کاری اعلام شده آن نیز ۲۰ آمپر در ۴۰۰ ولت AC با دسته بهره برداری AC-21A است.
میکروسوئیچ CSM10: دارای عملکرد ۳۶۰ درجه پیوسته و میله ۲۰۰ میلی متری است. جریان کاری اعلام شده آن ۳ آمپر در ۲۴۰ ولت AC با دسته بهره برداری AC-15 است.
بنابراین، انتخاب بین این سه مدل فقط بر اساس زاویه عملکرد انجام نمی شود. نوع عملکرد مکانیکی، تعداد مراحل مورد نیاز، مشخصات کنتاکت ها و دسته بهره برداری الکتریکی نیز باید بررسی شوند.
اگر مدار شما به عملکرد مرحله ای یک یا دو مرحله در هر جهت نیاز دارد، CSM02 یا CSM04 را بررسی کنید. اگر به سازوکار عملکرد پیوسته نیاز دارید، CSM10 گزینه مرتبط تری برای بررسی است؛ البته فقط در صورتی که مشخصات الکتریکی آن با مدار شما سازگار باشد.
مزایای میکروسوئیچ صلیبی اماس CSM10
- عملکرد ۳۶۰ درجه پیوسته: سازوکار حرکتی متفاوت از مدل های مرحله ای CSM02 و CSM04.
- میله محرک ۲۰۰ میلی متری: امکان بررسی محصول برای مکانیزم هایی که با این طول سازگار هستند.
- بدنه و درپوش فلزی: ساختار فیزیکی مناسب برای کاربردهای صنعتی در محدوده شرایط تعیین شده سازنده.
- درجه حفاظت IP65: محافظت در برابر ورود گردوغبار و پاشش آب مطابق شرایط آزمون استاندارد.
- عمر عملکرد اعلام شده: حداقل یک میلیون عملکرد مکانیکی و ۱۰۰ هزار عملکرد الکتریکی طبق مشخصات سازنده؛ عمر واقعی به شرایط استفاده و نوع بار بستگی دارد.
پیش از خرید CSM10 چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
۱. نوع عملکرد مکانیکی
CSM10 عملکرد ۳۶۰ درجه پیوسته دارد. پیش از خرید، بررسی کنید که سازوکار دستگاه به این نوع عملکرد نیاز دارد یا به مراحل مشخص جلو و عقب نیازمند است. انتخاب اشتباه در این بخش می تواند باعث ناسازگاری با سیستم کنترل شود.
۲. جریان و ولتاژ مدار
جریان کاری اعلام شده برای این مدل ۳ آمپر در ۲۴۰ ولت AC است. ولتاژ واقعی مدار، جریان بار و دسته بهره برداری AC-15 باید بررسی شوند. برای بارهای موتوری یا بارهایی با جریان راه اندازی بالا، انتخاب صرفا بر اساس عدد جریان کافی نیست.
۳. سازگاری کنتاکت ها با مدار فرمان
پیش از جایگزینی یک کلید قدیمی، نقشه کنتاکت ها و نحوه تغییر وضعیت آنها را بررسی کنید. شماره ترمینال ها و عملکرد کنتاکت ها باید با مدار موجود مطابقت داشته باشند. اگر نقشه اتصال مدل در دسترس نیست، پیش از سیم بندی آن را از مستندات رسمی تهیه کنید.
۴. ابعاد و مسیر حرکت میله
طول میله محرک CSM10 برابر ۲۰۰ میلی متر است. فضای نصب، مسیر حرکت اهرم و محدوده مجاز حرکت باید با مکانیزم دستگاه تطبیق داده شوند تا فشار یا ضربه نامناسب به محرک وارد نشود.
۵. شرایط محیطی
درجه حفاظت IP65 و محدوده دمای کاری منفی ۲۵ تا مثبت ۸۰ درجه سانتی گراد از مشخصات مهم این مدل هستند. اگر محل نصب در معرض غوطه وری، مواد شیمیایی یا شرایط محیطی ویژه است، باید سازگاری محصول جداگانه بررسی شود.
۶. کابل و اتصالات
اتصال کابل PG13.5، سطح مقطع کابل ۱٫۵ تا ۲٫۵ میلی متر مربع و گشتاور پیچ ترمینال ۱٫۵ نیوتن متر در مشخصات سازنده ذکر شده اند. رعایت این مشخصات هنگام نصب اهمیت دارد.
نکات نصب و استفاده
- پیش از نصب، برق مدار را قطع کنید و از ایمن بودن تجهیز اطمینان حاصل کنید.
- موقعیت نصب و مسیر حرکت میله را با نقشه مکانیکی دستگاه تطبیق دهید.
- نقشه ترمینال ها و وضعیت کنتاکت ها را از دیتاشیت یا مستندات فنی رسمی بررسی کنید.
- از کابل و اتصال متناسب با PG13.5 و سطح مقطع اعلام شده استفاده کنید.
- گشتاور سفت کردن پیچ ترمینال را مطابق مقدار اعلام شده سازنده، یعنی ۱٫۵ نیوتن متر، رعایت کنید.
- مدار حفاظت و تجهیزات قطع و کنترل را متناسب با نوع بار و الزامات سیستم طراحی کنید.
چه کسانی به میکروسوئیچ صلیبی CSM10 نیاز دارند؟
این محصول برای مهندسان برق، تکنسین های برق صنعتی، تعمیرکاران جرثقیل، واحدهای نگهداری و تعمیرات و سازندگان تجهیزات صنعتی قابل بررسی است؛ به ویژه زمانی که به یک کلید محدودکننده حرکت با عملکرد ۳۶۰ درجه پیوسته نیاز دارند. اگر هدف شما جایگزینی کلید موجود است، تنها به شکل ظاهری یا طول میله توجه نکنید. مدل دقیق، الگوی عملکرد مکانیکی، جریان و ولتاژ مدار، دسته بهره برداری و نقشه کنتاکت ها باید با یکدیگر مطابقت داشته باشند.
جمع بندی فنی
میکروسوئیچ صلیبی EMAS CSM10 یک کلید محدودکننده حرکت با عملکرد ۳۶۰ درجه پیوسته و میله محرک ۲۰۰ میلی متری است. مهم ترین تفاوت آن با مدل های CSM02 و CSM04، نوع عملکرد مکانیکی و مشخصات الکتریکی آن است. پیش از سفارش، نوع حرکت مورد نیاز، سازگاری مکانیکی، مشخصات کنتاکت ها، جریان و ولتاژ مدار و شرایط محیطی را بررسی کنید. به خصوص توجه داشته باشید که جریان کاری این مدل ۳ آمپر در ۲۴۰ ولت AC با دسته بهره برداری AC-15 است و نباید مشخصات الکتریکی مدل های دیگر سری CSM را به آن نسبت داد.
خرید میکروسوئیچ صلیبی اماس CSM10 از ایستا تجهیز
برای خرید میکروسوئیچ صلیبی اماس CSM10 از فروشگاه تخصصی برق صنعتی ایستا تجهیز، موجودی و قیمت روز را از واحد فروش استعلام کنید. امکان خرید حضوری از فروشگاه در لاله زار تهران و ثبت سفارش غیرحضوری با ارسال به سراسر کشور فراهم است.
برای استعلام دقیق تر، کد مدل CSM10 و مشخصات مدار یا تجهیزی را که قرار است کلید روی آن نصب شود اعلام کنید. برای سفارش های تعدادی و پروژه ای نیز می توانید قیمت متناسب با تعداد مورد نیاز را درخواست کنید.
