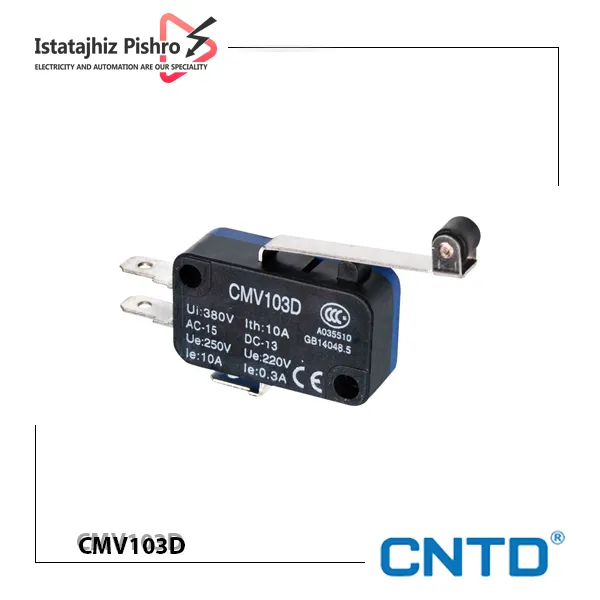

میکروسوئیچ اهرمی فنری مدل CMV103D از برند معتبر CNTD، یک لیمیت سوئیچ صنعتی با دوام و پرکاربرد است که برای تشخیص موقعیت، محدود کردن دامنه حرکت و کنترل فرآیندهای اتوماسیون در ماشین آلات صنعتی طراحی شده است. این میکروسوئیچ با بهرهگیری از یک اهرم بلند و انعطافپذیر (فنری) که در انتهای آن یک قرقره قرار دارد، قادر است تماس اجسام متحرک را از زوایای مختلف و با فشارهای متفاوت تشخیص دهد. ساختار مقاوم، عملکرد سریع و مطمئن (Snap Action) و قیمت رقابتی، مدل CMV103D را به گزینهای ایدهآل برای استفاده در نوار نقالهها، ماشینآلات بستهبندی و خطوط تولید تبدیل کرده است.
مشخصات فنی
- مدل: CMV103D
- برند: CNTD
- نوع دستگاه: میکروسوئیچ / لیمیت سوئیچ (Limit Switch)
- نوع عملگر (Actuator): اهرم فنری بلند قرقرهدار (Spring Rod Roller Lever)
- کنتاکتها: 1 کنتاکت باز (NO) + 1 کنتاکت بسته (NC)
- جریان نامی: 5 آمپر در 250 ولت AC
- ولتاژ نامی: 250V AC / 125V DC
- سرعت عملکرد: 0.5 میلیمتر تا 50 سانتیمتر بر ثانیه
- عمر مکانیکی: بیش از 10,000,000 بار عملکرد
- عمر الکتریکی: بیش از 500,000 بار عملکرد
- درجه حفاظت (IP): IP65 (مقاوم در برابر نفوذ گرد و غبار و پاشش آب)
- جنس بدنه: آلیاژ روی و پلاستیک تقویتشده
- دمای کاری: 10- تا 80+ درجه سانتیگراد
مزایا و ویژگیها
ویژگی برجسته میکروسوئیچ صنعتی CMV103D، اهرم فنری و بلند آن است که انعطافپذیری فوقالعادهای در نصب و عملکرد ایجاد میکند و برای کاربردهایی که مسیر حرکت قطعه دقیق نیست، ایدهآل است. بدنه فلزی مستحکم و درجه حفاظت IP65، استفاده از این سوئیچ را در محیطهای صنعتی خشن، مرطوب و پر گرد و غبار تضمین میکند. مکانیزم عملکرد سریع (Snap Action) آن پاسخدهی دقیق و آنی را فراهم میآورد و کنتاکتهای 1NO+1NC امکان طراحی مدارهای کنترلی متنوع (مثلاً ارسال سیگنال توقف و همزمان سیگنال هشدار) را به کاربر میدهد.
خرید میکروسوئیچ اهرمی
مدل CNTD CMV103D در مجموعه ایستا تجهیز پیشرو موجود بوده و به دو روش حضوری و آنلاین به فروش میرسد. هنگام خرید میکروسوئیچ صنعتی کارشناسان واحد فروش با ارائه مشاوره فنی رایگان شما را در انتخاب مدل مناسب برای دستگاههای اتوماسیون، CNC یا خطوط بستهبندی راهنمایی میکنند.
کالا از انبار مرکزی فروشگاه ایستا تجهیز پیشرو در لالهزار تهران تأمین میشود و به سراسر کشور ارسال دارد. تمامی محصولات دارای اصالت تضمینشده هستند.
شماره تماس های واحد فروش:
تلفن ثابت : 02133988304 | 02133988303
واتساپ : 09028137383
قیمت
قیمت میکروسوئیچ اهرمی CNTD CMV103D در ایستا تجهیز پیشرو بر اساس نرخ روز ارز و موجودی انبار تعیین میشود.
با توجه به اینکه این مجموعه واردکننده مستقیم محصولات CNTD است، کالاها بدون واسطه عرضه میشوند و قیمتها واقعی و رقابتی هستند.
برای استعلام نرخ بهروز و صدور پیشفاکتور فوری یا فاکتور رسمی میتوانید با واحد فروش تماس بگیرید تا شرایط خرید و ارسال اعلام شود.
کاربردها
- سیستمهای نوار نقاله: تشخیص وجود یا عدم وجود محصول روی خط.
- ماشینآلات بستهبندی: کنترل باز و بسته شدن دربها و شمارش محصولات.
- صنایع چوب و فلز: محدود کردن حرکت بازوهای مکانیکی و میزهای دستگاه CNC.
- دربهای اتوماتیک و آسانسورها: به عنوان کلید حد نهایی برای تشخیص موقعیت.
- خطوط مونتاژ و تولید: کنترل فرآیندهای اتوماتیک و موقعیتسنجی قطعات.
- رباتیک: تعیین محدوده حرکتی بازوهای ربات.
نحوه نصب و سیمبندی
نصب میکروسوئیچ CMV103D توسط دو پیچ بر روی بدنه ثابت ماشین انجام میشود. محل نصب باید به گونهای تنظیم شود که قطعه متحرک در نقطه مورد نظر به قرقره اهرم برخورد کرده و آن را به میزان کافی برای عمل کردن سوئیچ جابجا کند. این میکروسوئیچ دارای سه ترمینال است: مشترک ©، نرمال باز (NO) و نرمال بسته (NC). برای سیمبندی، ورودی به پایه مشترک متصل میشود. اگر هدف قطع یک مدار در هنگام فشرده شدن سوئیچ باشد، از خروجی NC استفاده میشود و اگر هدف وصل کردن مدار باشد، از خروجی NO استفاده میگردد.
- اهرم بلند برای تحریک آسانتر و نرمتر
- مناسب برای تشخیص موقعیت در حرکتهای مکانیکی
- عملکرد سریع و دقت مناسب در سوئیچینگ
- ابعاد کوچک و مناسب نصب در فضاهای محدود
- اهرم بلند در برابر ضربه یا فشار زیاد حساستر است
- برای بارهای سنگین قدرتی مناسب نیست
- در محیطهای پرگردوغبار یا مرطوب به حفاظت بیشتر نیاز دارد
