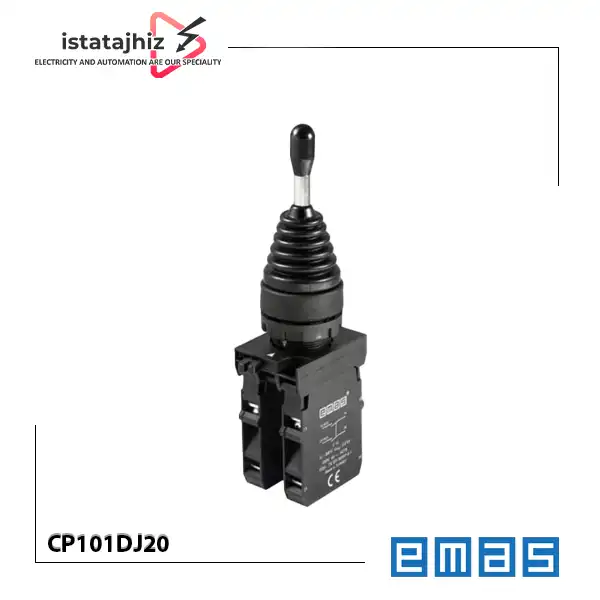

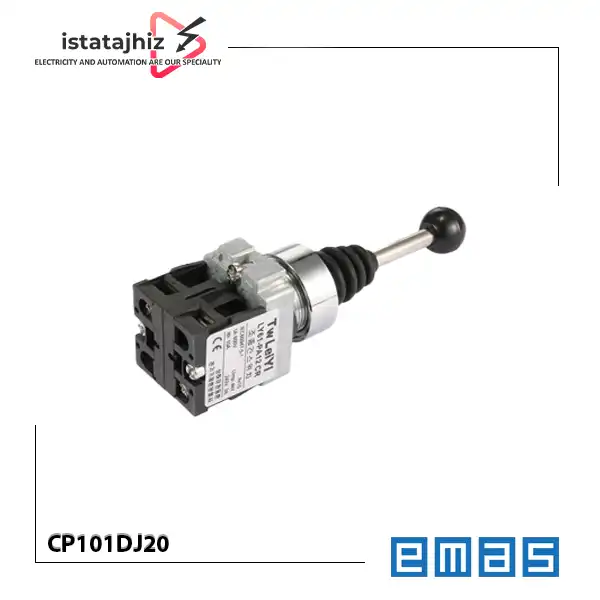

جوی استیک باکالیت CP101DJ20 اماس یک تجهیز فرمان دستی از سری پلاستیکی CP برند EMAS است که برای ارسال فرمان در دو موقعیت به مدار کنترل ماشین آلات و تجهیزات صنعتی استفاده می شود. ویژگی اصلی این مدل، عملکرد ماندگار (Stay Put) است؛ یعنی اهرم پس از انتخاب یکی از دو موقعیت، در همان وضعیت باقی می ماند و مانند مدل های فنر برگشت، صرفا با رها کردن دست به موقعیت اولیه بازنمی گردد. این مدل برای کاربردهایی قابل بررسی است که اپراتور باید بین دو وضعیت فرمان انتخاب کند و حفظ موقعیت اهرم پس از انتخاب اهمیت دارد. البته نحوه عملکرد تجهیز متصل به آن به طراحی مدار فرمان و سیم بندی کنتاکت ها بستگی دارد.
جوی استیک CP101DJ20 چه کاری انجام می دهد؟
این جوی استیک روی پنل یا درب تابلو نصب می شود و با حرکت اهرم به یکی از دو موقعیت، کنتاکت های داخلی را تغییر وضعیت می دهد. کنتاکت ها می توانند به ورودی مدار کنترل، رله واسط یا بخش فرمان یک سیستم متصل شوند تا انتخاب اپراتور به مدار منتقل شود.
برای مثال، در یک ماشین صنعتی ممکن است دو موقعیت برای انتخاب بین دو فرمان تعریف شده باشد. در این حالت، ماندگار بودن اهرم باعث می شود وضعیت انتخاب شده تا زمان تغییر دستی آن حفظ شود. این تجهیز به تنهایی کنترل کننده موتور یا وسیله حفاظت نیست؛ عملکرد نهایی به مدار و تجهیزات متصل به آن بستگی دارد.
مهم ترین نکات برای انتخاب و خرید
به موارد زیر دقت کنید:
۱. عملکرد ماندگار یا فنر برگشت
مهم ترین معیار انتخاب این مدل، نوع عملکرد آن است. در CP101DJ20 اهرم پس از انتخاب یکی از دو موقعیت در همان وضعیت باقی می ماند. اگر لازم است فرمان فقط تا زمانی فعال باشد که اپراتور اهرم را نگه داشته است، مدل فنر برگشت CP101DJ21 را بررسی کنید.
۲. تعداد موقعیت ها و آرایش کنتاکت
این مدل دو موقعیته و دارای آرایش کنتاکت 1NO+1NO است. پیش از سفارش، نقشه مدار را بررسی کنید تا تعداد کنتاکت های باز در حالت عادی و نحوه تغییر وضعیت آنها با منطق کنترلی سیستم هماهنگ باشد. برای تعیین دقیق شماره ترمینال ها و وضعیت کنتاکت ها در هر موقعیت، باید به نقشه فنی سازنده مراجعه شود.
۳. جریان و نوع بار
جریان کاری اعلام شده 4 آمپر در 230 ولت AC با رده AC-15 است. این مشخصه برای ارزیابی کاربرد در مدارهای کنترل اهمیت دارد، اما نباید به عنوان جریان مجاز مستقیم برای هر بار قدرت یا موتور استفاده شود. اگر جوی استیک قرار است کنتاکتور یا رله واسطی را کنترل کند، مشخصات بار و مدار متصل را نیز بررسی کنید.

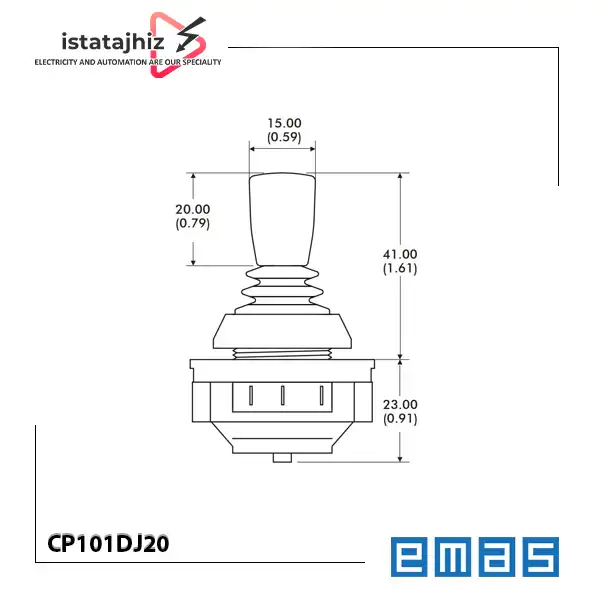

۴. قطر نصب و شرایط محیطی
قطر نصب این مدل 22 میلی متر است. بنابراین باید با سوراخ پنل و فضای پشت آن تطبیق داده شود. درجه حفاظت IP65 اعلام شده مربوط به سمت جلوی تجهیز است؛ حفاظت پشت پنل و مجموعه تابلو به شرایط نصب و آب بندی نیز بستگی دارد.
۵. سیم بندی و اتصال
سازنده سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر را اعلام کرده است. در زمان نصب، سطح مقطع مناسب، اتصال محکم و رعایت نقشه سیم بندی اهمیت دارد.
تفاوت CP101DJ20 با مدل های مشابه
برای زمانی مناسب است که اهرم پس از انتخاب موقعیت در همان وضعیت باقی بماند و اپراتور با حرکت بعدی آن را تغییر دهد.
این مدل از همان خانواده، عملکرد فنر برگشت دارد. اگر فرمان باید با رها کردن اهرم پایان یابد، این تفاوت برای انتخاب تعیین کننده است.

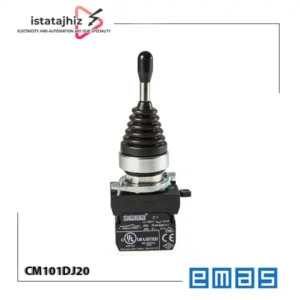

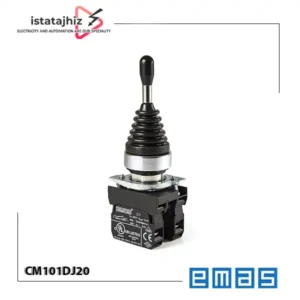

اگر ساختار سری فلزی مدنظر است، مدل هم خانواده CM را بررسی کنید. پیش از جایگزینی، ابعاد، آرایش کنتاکت، مشخصات الکتریکی و شرایط نصب را از دیتاشیت همان کد تطبیق دهید؛ صرف شباهت نام مدل برای جایگزینی کافی نیست.
مزایای قابل توجه این مدل
حفظ موقعیت انتخاب شده: مکانیزم Stay Put باعث می شود اهرم پس از انتخاب موقعیت در همان وضعیت باقی بماند.
دو موقعیت فرمان: برای مدارهایی که به دو وضعیت انتخابی نیاز دارند، مناسب است.
آرایش کنتاکت 1NO+1NO: مشخصه ای مهم برای تطبیق با مدار فرمان و تعداد ورودی های موردنیاز.
نصب با قطر 22 میلی متر: امکان نصب در پنل دارای سوراخ سازگار را فراهم می کند.
حفاظت IP65 از سمت جلو: در صورت نصب صحیح، برای کاربردهایی که سمت جلوی پنل در معرض گردوغبار یا پاشش آب قرار دارد قابل بررسی است.
محدودیت ها و نکات قابل توجه
این مدل ماندگار است؛ بنابراین برای فرمان هایی که باید صرفا هنگام نگه داشتن اهرم فعال باشند، ابتدا مدل فنر برگشت را بررسی کنید.
مقدار 4 آمپر در رده AC-15 را نباید به بارهای موتوری یا قدرت تعمیم داد.
درجه حفاظت IP65 مربوط به سمت جلو است و به تنهایی حفاظت کل تابلو را تضمین نمی کند.
این جوی استیک تجهیز فرمان است و جایگزین مدار حفاظت، توقف اضطراری یا تجهیزات قطع و وصل قدرت نیست.
نکات نصب و استفاده
قطر نصب 22 میلی متر و فضای پشت پنل را پیش از نصب بررسی کنید.
نقشه رسمی کنتاکت ها را با مدار فرمان تطبیق دهید؛ از روی ظاهر اهرم، شماره ترمینال ها را حدس نزنید.
سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر را مطابق اطلاعات سازنده رعایت کنید.
برای بهره مندی از IP65، شرایط نصب و آب بندی سمت جلوی پنل را بررسی کنید.
نصب و سیم بندی را در وضعیت ایمن و بدون برق انجام دهید. پس از نصب، هر دو موقعیت و ماندگاری اهرم را در شرایط کنترل شده آزمایش کنید.
چه کسانی به جوی استیک CP101DJ20 نیاز دارند؟
تابلو سازهایی که برای پنل فرمان به یک اهرم دو موقعیته ماندگار نیاز دارند.
مهندسان و تکنسین های برق صنعتی که مدار فرمان را طراحی یا عیب یابی می کنند.
سازندگان ماشین آلات و تجهیزات صنعتی که به انتخاب دستی بین دو وضعیت نیاز دارند.
واحدهای نگهداری و تعمیرات که قصد تعویض جوی استیک موجود را دارند و باید کد فنی و آرایش کنتاکت را تطبیق دهند.
پیمانکاران و خریداران صنعتی که تجهیزات فرمان پنلی را برای پروژه تامین می کنند.
جمع بندی فنی
جوی استیک اماس CP101DJ20 یک فرمان دهنده دو موقعیته از سری پلاستیکی CP با عملکرد ماندگار، آرایش کنتاکت 1NO+1NO و قطر نصب 22 میلی متر است. مهم ترین معیار انتخاب آن، نیاز به حفظ موقعیت اهرم پس از انتخاب است.
قبل از خرید، نوع عملکرد، آرایش کنتاکت، رده بهره برداری، قطر نصب و شرایط محیطی را با سیستم خود تطبیق دهید. اگر اهرم باید پس از رها شدن به موقعیت اولیه برگردد، مدل CP101DJ21 را بررسی کنید.
