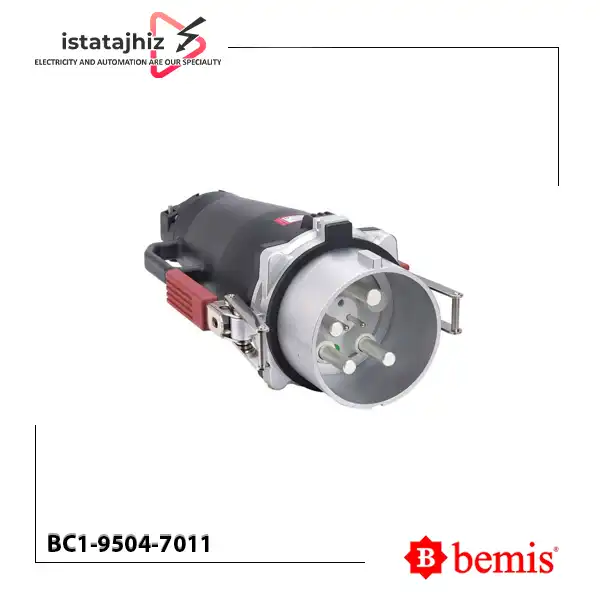

پلاگ صنعتی 400 آمپر بمیس BC1-9504-7011

پلاگ صنعتی Bemis BC1-9504-7011 یک اتصال برق صنعتی با جریان نامی 400 آمپر است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز در کاربردهای صنعتی طراحی شده است. این محصول از نوع Low Voltage Plug بوده و برای سیستم‌های برق سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز معرفی شده است.

پلاگ BC1-9504-7011 طبق مشخصات ارائه‌شده دارای آرایش 3P+T به‌همراه 2 پین پایلوت (Pilot Pins) است. پین‌های پایلوت بخشی از ساختار اتصال هستند و عملکرد دقیق آن‌ها باید مطابق نقشه فنی سازنده بررسی شود.

این محصول از درجه حفاظت IP67 برخوردار است و در شرایط استاندارد تعریف‌شده، در برابر نفوذ گردوغبار و غوطه‌وری موقت در آب مقاومت دارد. بدنه پلاگ از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس برنج (Brass) هستند. اتصال سیم‌ها نیز از طریق ترمینال‌های پیچی انجام می‌شود.

پلاگ BC1-9504-7011 ساخت کشور ترکیه و تولید برند Bemis است و برای سیستم‌های اتصال برق صنعتی با جریان بالا کاربرد دارد.

مشخصات فنی پلاگ Bemis BC1-9504-7011

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-9504-7011
• نوع محصول : Low Voltage Plug
• نوع اتصال : پلاگ صنعتی
• جریان نامی : 400 آمپر
• آرایش قطب‌ها : 3P+T
• تعداد پین پایلوت : 2 عدد
• ولتاژ نامی : 380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 6h
• درجه حفاظت : IP67
• نوع حفاظت : Water Proof
• نوع ترمینال : ترمینال پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : Brass / برنج

نکته فنی: در عنوان اولیه محصول به «4 پین» اشاره شده، اما مشخصات قطب‌ها به‌صورت 3P+T + 2 Pilot Pins درج شده است. برای جلوگیری از اشتباه در تعداد کنتاکت‌ها، پیش از انتشار نهایی یا سفارش، تعداد پین‌های اصلی و پایلوت را با کاتالوگ رسمی Bemis تطبیق دهید.

ویژگی‌های پلاگ 400 آمپر بمیس

• جریان نامی 400 آمپر
• مناسب برای سیستم برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• دارای 2 پین پایلوت
• درجه حفاظت IP67
• موقعیت ساعت 6h
• مجهز به ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• تولید برند Bemis در ترکیه

IP67 در پلاگ Bemis BC1-9504-7011 چه معنایی دارد؟

درجه حفاظت IP67 دو سطح حفاظتی را مشخص می‌کند:

• رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.
• رقم 7: مقاومت در برابر نفوذ آب در شرایط غوطه‌وری موقت تعریف‌شده برای این درجه حفاظت.

این درجه به معنی مناسب‌بودن محصول برای غوطه‌وری دائمی در آب نیست. حفظ سطح حفاظت IP67 به نصب صحیح، سلامت آب‌بندی و مونتاژ کامل اجزای اتصال وابسته است.

پین‌های پایلوت در پلاگ BC1-9504-7011

پلاگ BC1-9504-7011 طبق اطلاعات ارائه‌شده دارای 2 پین پایلوت است. این پین‌ها می‌توانند بخشی از مدار کنترلی یا نظارتی سیستم اتصال باشند؛ بااین‌حال، عملکرد دقیق آن‌ها به طراحی سازنده و مدار مربوط بستگی دارد.

پیش از سیم‌بندی، محل قرارگیری پین‌های پایلوت، مشخصات الکتریکی و نحوه اتصال آن‌ها را از روی نقشه یا دیتاشیت رسمی Bemis بررسی کنید.

کاربردهای پلاگ Bemis BC1-9504-7011

این پلاگ با جریان نامی 400 آمپر می‌تواند در سیستم‌های اتصال برق صنعتی با جریان بالا مورد استفاده قرار گیرد، از جمله:

1. ماشین‌آلات و تجهیزات صنعتی پرمصرف
2. خطوط تولید و تجهیزات کارخانه‌ای
3. سیستم‌های توزیع برق صنعتی
4. تجهیزات سه‌فاز با جریان بالا
5. اتصال تجهیزات صنعتی دارای مدار کنترلی پایلوت
6. محیط‌های صنعتی دارای گردوغبار یا رطوبت، در محدوده حفاظت تعریف‌شده محصول

انتخاب نهایی باید بر اساس جریان واقعی بار، ولتاژ، آرایش کنتاکت‌ها و سازگاری پلاگ با تجهیز مقابل انجام شود.

راهنمای نصب پلاگ BC1-9504-7011

• نصب این پلاگ باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود.
• مدار را کاملاً از منبع برق جدا کنید و از بی‌برق‌بودن آن مطمئن شوید.
• جریان، ولتاژ، موقعیت ساعت 6h و سازگاری پلاگ با تجهیز مقابل را بررسی کنید.
• کنتاکت‌های اصلی و دو پین پایلوت را مطابق نقشه فنی شناسایی کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات پیچی را طبق دستورالعمل سازنده محکم کنید.
• بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.
• پیش از برق‌دارکردن مدار، سیم‌بندی، اتصال زمین و سلامت مکانیکی و آب‌بندی را بررسی کنید.

نکته: سایز کابل قابل اتصال و گشتاور دقیق سفت‌کردن ترمینال در اطلاعات ارائه‌شده مشخص نشده است؛ بنابراین نباید مقدار عددی بدون استناد به دیتاشیت رسمی اعلام شود.

قیمت پلاگ 400 آمپر Bemis BC1-9504-7011

قیمت پلاگ Bemis BC1-9504-7011 ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای اطلاع از قیمت روز و موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید پلاگ Bemis BC1-9504-7011 از ایستاتجهیز

برای خرید سوکت نری  و مادگی صنعتی می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

تفاوت پلاگ دارای پین پایلوت با مدل معمولی

پلاگ BC1-9504-7011 طبق مشخصات ارسالی دارای دو پین پایلوت است. این پین‌ها بخشی از ساختار اتصال هستند و ممکن است در مدارهای کنترلی یا نظارتی کاربرد داشته باشند.

در مدل‌های فاقد پین پایلوت، این بخش از ساختار وجود ندارد. بنابراین هنگام انتخاب مدل جایگزین، تعداد پین‌های پایلوت و سازگاری آن‌ها با مدار کنترل باید جداگانه بررسی شود.

نتیجه‌گیری

پلاگ صنعتی Bemis BC1-9504-7011 برای جریان نامی 400 آمپر و ولتاژ 380 تا 415 ولت معرفی شده و دارای درجه حفاظت IP67، موقعیت ساعت 6h، ترمینال‌های پیچی، بدنه PA6 / ABS و کنتاکت‌های برنجی است. طبق اطلاعات ارائه‌شده، این مدل به 2 پین پایلوت نیز مجهز است.

پیش از سفارش، تعداد و آرایش دقیق کنتاکت‌های اصلی و پایلوت را با مستندات رسمی Bemis تطبیق دهید.
