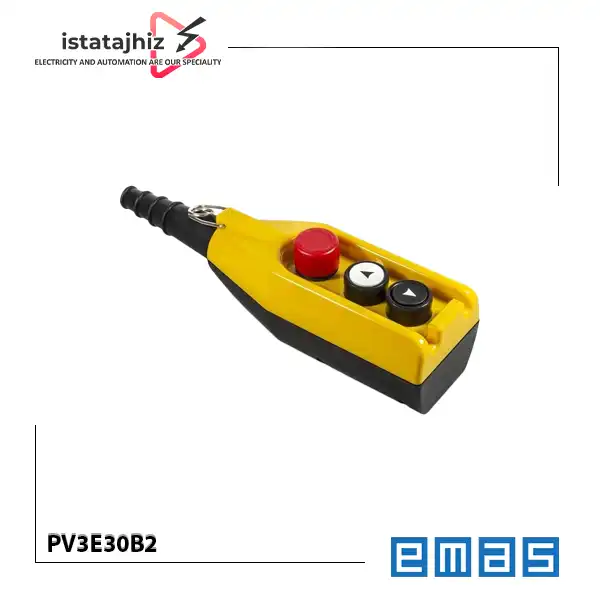

کلید جرثقیل 3 دکمه تک سرعته PV3E30B2 اماس یک شاسی آویز فرمان از سری PV برند EMAS است که برای کنترل تجهیزات جابه جایی بار، از جمله جرثقیل های صنعتی سازگار با مشخصات آن، طراحی شده است. این مدل سه محل نصب تجهیزات کنترلی دارد، تک سرعته است و در محل اول آن شستی توقف اضطراری با کنتاکت بسته در حالت عادی (1NC) قرار گرفته است. بدنه زرد و مشکی، درجه حفاظت IP65 اعلام شده و وجود سازوکار مکانیکی جلوگیری از فعال شدن هم زمان فرمان های متضاد از ویژگی های این سری است. این مشخصات برای انتخاب شاسی مناسب محیط صنعتی اهمیت دارند؛ با این حال، تطبیق ولتاژ مدار فرمان، عملکرد شستی ها و نقشه اتصال با سیستم جرثقیل همچنان ضروری است.
شاسی PV3E30B2 چه کاری انجام می دهد؟
این محصول رابط فرمان اپراتور با مدار کنترل جرثقیل است. اپراتور با فشردن شستی های حرکتی، فرمان مورد نیاز را به مدار فرمان می فرستد و مدار کنترل، مطابق طراحی دستگاه، تجهیزات مربوطه را فعال می کند. تک سرعته بودن یعنی این مدل برای فرمان حرکتی تک سرعته معرفی شده است؛ بنابراین اگر جرثقیل به فرمان های دو سرعته نیاز دارد، باید مدل مناسب دیگری انتخاب شود. همچنین شستی توقف اضطراری برای ارسال فرمان توقف اضطراری در مدار کنترل در نظر گرفته شده است، اما عملکرد ایمن نهایی به طراحی و سیم بندی صحیح مدار توقف اضطراری وابسته است.
کاربردهای محصول
جرثقیل های صنعتی: برای ارسال فرمان های حرکتی از طریق شاسی آویز، مشروط به سازگاری تعداد فرمان ها، ولتاژ مدار و نوع نصب.
تجهیزات بالابر و جابه جایی بار: در سیستم هایی که به شاسی فرمان سه سوراخه و تک سرعته نیاز دارند.
تعمیر و جایگزینی شاسی موجود: زمانی که مدل قبلی از نظر کد فنی، آرایش کنتاکت ها، نوع فرمان و نحوه اتصال با PV3E30B2 مطابقت دارد.
این محصول به تنهایی کنترلر کامل جرثقیل نیست و جایگزین کنتاکتورها، حفاظت های الکتریکی، مدار ایمنی یا سیستم کنترل موتور نمی شود.
مهم ترین پارامترهای انتخاب پیش از خرید
به موارد زیر توجه کنید:
1. تک سرعته یا دو سرعته بودن
PV3E30B2 مدل تک سرعته است. اگر جرثقیل برای حرکت اصلی یا بالابر به دو سرعت نیاز دارد، این مدل بدون بررسی نیاز کنترلی گزینه مناسبی برای جایگزینی نیست. برای نمونه، PV3E30B4 از سری PV به عنوان مدل دو سرعته معرفی شده است.
2. تعداد و عملکرد فرمان ها
این مدل سه سوراخ دارد و سوراخ اول به توقف اضطراری اختصاص داده شده است. تعداد سوراخ ها به تنهایی مشخص نمی کند که همه فرمان های حرکتی مورد نیاز دستگاه پوشش داده می شوند؛ عملکرد شستی ها و نحوه اتصال آنها را با نقشه جرثقیل تطبیق دهید.
3. کنتاکت توقف اضطراری
در مشخصات PV3E30B2، کنتاکت توقف اضطراری از نوع 1NC معرفی شده است. در مدارهای توقف اضطراری، وضعیت عادی کنتاکت، عملکرد آن هنگام فشردن شستی و منطق قطع مدار باید با نقشه سیستم بررسی شود. اگر مدار ایمنی به دو کنتاکت مستقل نیاز دارد، مدل دارای آرایش مناسب را انتخاب کنید.
4. ولتاژ و نوع مدار فرمان
جریان 4 آمپر در 250 ولت AC با رده AC-15، یکی از مشخصات درج شده در دیتاشیت است. پیش از اتصال، ولتاژ واقعی مدار فرمان، نوع بار کنترلی و مشخصات کنتاکت های مورد استفاده را بررسی کنید. این مقدار به معنی امکان تغذیه مستقیم موتور از شاسی نیست.
5. شرایط محیطی و نصب
درجه حفاظت IP65 و بازه دمایی منفی 15 تا مثبت 80 درجه سانتی گراد در اطلاعات رسمی محصول درج شده اند. با این حال، شرایط واقعی محیط، نحوه ورود کابل، آب بندی، لرزش و محافظت مکانیکی باید در زمان نصب بررسی شوند.
6. سازگاری با شاسی قبلی
اگر قصد تعویض شاسی را دارید، تنها به ظاهر زرد و مشکی یا تعداد سوراخ ها اکتفا نکنید. کد مدل، نوع فرمان ها، تعداد و آرایش کنتاکت ها، نحوه اتصال کابل و فضای نصب را با قطعه قبلی تطبیق دهید.
تفاوت PV3E30B2 با مدل های مشابه
در خانواده PV اماس، تعداد محل های نصب، تعداد کنتاکت های توقف اضطراری و نوع عملکرد سرعت در کد مدل های مختلف متفاوت است.
PV3E30B2: سه سوراخه، تک سرعته، توقف اضطراری با کنتاکت 1NC.
PV3E30B3: سه سوراخه، تک سرعته و دارای توقف اضطراری با کنتاکت 1NC؛ اطلاعات کاتالوگ نشان می دهد این مدل در مشخصات پایه به PV3E30B2 نزدیک است. پیش از جایگزینی، نقشه فنی و تفاوت احتمالی قطعات را بررسی کنید.
PV3E30B4: سه سوراخه، دو سرعته و دارای توقف اضطراری با کنتاکت 1NC.
PV3E30E2: سه سوراخه، تک سرعته و دارای توقف اضطراری با آرایش کنتاکت 2NC.
اگر به یک فرمان تک سرعته با توقف اضطراری 1NC نیاز دارید، PV3E30B2 گزینه قابل بررسی است. اگر مدار ایمنی به دو کنتاکت NC نیاز دارد یا حرکت دو سرعته لازم است، باید مدل متناظر با آن نیاز را بررسی کنید.
مزایای فنی محصول
فرمان تک سرعته: برای سیستم هایی که به کنترل تک سرعته نیاز دارند، انتخابی متناسب با همین نوع عملکرد است.
توقف اضطراری با کنتاکت 1NC: مشخصات کنتاکت اعلام شده، امکان بررسی تطبیق با مدار توقف اضطراری را فراهم می کند.
درجه حفاظت IP65: برای ارزیابی استفاده در محیط های دارای گردوغبار یا پاشش آب، با رعایت شرایط نصب و آب بندی.
بدنه سری PV با مواد تقویت شده ABS: سازنده به استفاده از مواد تقویت شده و طراحی ارگونومیک اشاره می کند.
سازوکار اینترلاک مکانیکی: طبق توضیح سازنده، از فعال شدن هم زمان فرمان های متضاد جلوگیری می کند؛ این ویژگی باید در ارتباط با طراحی و مدل دقیق محصول ارزیابی شود.
محدودیت ها و نکات قابل توجه
این مدل تک سرعته است و برای کاربردهایی که به دو سرعت نیاز دارند، باید مدل دیگری بررسی شود.
مشخصه 1NC مربوط به کنتاکت توقف اضطراری است؛ در صورت نیاز به آرایش کنتاکت متفاوت، انتخاب باید بر اساس نقشه مدار انجام شود.
شاسی آویز به تنهایی جایگزین مدار ایمنی یا تجهیزات قطع و وصل قدرت نیست.
مشخصات IP65 و دمای کاری درج شده، جایگزین بررسی شرایط نصب، آب بندی کابل و الزامات محیطی دستگاه نمی شوند.

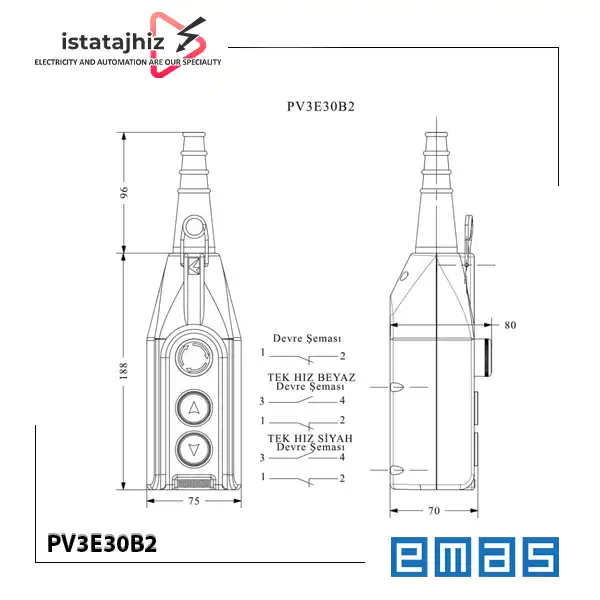

اطلاعات ابعاد دقیق و قطر کابل ورودی را باید از نقشه فنی مربوط به همین مدل استخراج کرد؛ بدون بررسی نقشه، عددی برای این موارد اعلام نمی شود.
نکات نصب و استفاده
پیش از سیم بندی، نقشه فنی و دیاگرام کنتاکت های PV3E30B2 را دریافت و بررسی کنید.
سازنده سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر را اعلام کرده است. این مقادیر باید متناسب با ترمینال های مربوطه رعایت شوند.
ولتاژ مدار فرمان و مشخصات بار کنترلی را پیش از اتصال بررسی کنید.
مسیر کابل باید به شکلی انتخاب شود که وزن کابل، کشش یا حرکت دستگاه به ترمینال ها و اتصالات داخلی منتقل نشود.
عملکرد توقف اضطراری را پس از نصب و مطابق دستورالعمل ایمنی دستگاه آزمایش کنید. انجام این کار باید توسط فرد فنی واجد صلاحیت و با رعایت روش ایمن تست انجام شود.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات تجهیزات جابه جایی بار
سازندگان و تعمیرکاران سیستم های بالابر
تابلو سازها و پیمانکارانی که به شاسی آویز تک سرعته با توقف اضطراری 1NC نیاز دارند
خریدارانی که قصد تعویض شاسی قبلی با کد فنی یکسان را دارند
جمع بندی فنی
شاسی جرثقیل EMAS PV3E30B2 یک شاسی آویز سه سوراخه، تک سرعته از سری PV است که به توقف اضطراری با کنتاکت 1NC مجهز شده است. جریان کاری 4 آمپر در 250 ولت AC با رده AC-15، درجه حفاظت IP65 و دمای کاری اعلام شده از مشخصات مهم آن هستند.
پیش از خرید، تعداد فرمان ها، سرعت مورد نیاز، آرایش کنتاکت توقف اضطراری، ولتاژ مدار فرمان و سازگاری مکانیکی با دستگاه را بررسی کنید. همچنین کد CP707DJ41 که در اطلاعات اولیه آمده، باید از مشخصات این محصول جدا شود؛ زیرا به مدل دیگری اشاره دارد.
خرید کلید جرثقیل PV3E30B2 از ایستا تجهیز
برای استعلام موجودی و قیمت روز ریموت کنترل جرثقیل اماس مدل PV3E30B2 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز قابل پیگیری است. برای خرید تعداد یا تامین پروژه، کد فنی دقیق و تعداد مورد نیاز را هنگام استعلام اعلام کنید.
