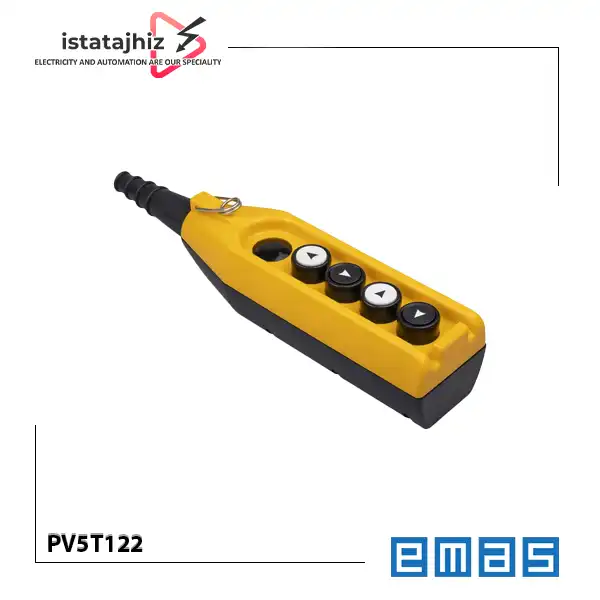

کلید جرثقیل 5 دکمه تک سرعته PV5T122 اماس یک شاسی فرمان آویز از سری PV برند EMAS است که برای ارسال فرمان های کنترلی به مدار فرمان جرثقیل و تجهیزات بالابر صنعتی استفاده می شود. این مدل از نوع تک سرعته است و ساختار پنج محلی آن شامل چهار محل دکمه و یک محل دارای درپوش کور است. درجه حفاظت IP65 نیز از مشخصات اعلام شده برای این مدل در منابع فنی موجود است.
در یک سیستم بالابر، اپراتور با فشردن دکمه های شاسی، فرمان هایی مانند بالا رفتن، پایین آمدن یا حرکت در جهت های تعریف شده را به مدار کنترل ارسال می کند. عملکرد دقیق هر دکمه به نقشه سیم بندی و طراحی مدار فرمان دستگاه بستگی دارد؛ بنابراین نباید بدون بررسی نقشه، جهت یا وظیفه مشخصی را به هر دکمه نسبت داد.
این شاسی فرمان چه کاری انجام می دهد؟
PV5T122 رابط کنترلی بین اپراتور و مدار فرمان جرثقیل است. این تجهیز به خودی خود موتور را کنترل دور نمی کند و جایگزین کنتاکتور، درایو یا تجهیزات حفاظتی موتور نیست؛ بلکه وضعیت کنتاکت های فرمان را متناسب با عملکرد دکمه ها تغییر می دهد تا مدار کنترل، فرمان موردنظر را اجرا کند.
تک سرعته بودن این مدل به این معناست که برای فرمان های حرکتی تعریف شده، حالت سرعت دوم در نظر گرفته نشده است. این ویژگی برای سیستم هایی مناسب است که کنترل تک سرعته دارند و به عملکرد دو مرحله ای سرعت نیاز ندارند.
درپوش کور یکی از محل های شاسی را می پوشاند. این محل را نباید یک دکمه فعال یا یک فرمان قابل استفاده در نظر گرفت. اگر پروژه به پنج دکمه فعال نیاز دارد، باید مدل دیگری انتخاب شود یا تعداد و آرایش دکمه ها با سازنده و نقشه تجهیز تطبیق داده شود.
مهم ترین پارامترها پیش از خرید
به این موارد توجه کنید:
تک سرعته بودن
PV5T122 برای مدار فرمان تک سرعته معرفی شده است. اگر جرثقیل به حرکت دو مرحله ای، مانند سرعت آهسته و سرعت تند، نیاز دارد، باید مدل تک-دو سرعته یا دو سرعته متناسب با مدار بررسی شود.
تعداد دکمه های فعال
عبارت 5 Hole به پنج محل روی شاسی اشاره دارد؛ اما در این مدل یکی از محل ها با درپوش کور بسته شده است. کاتالوگ رسمی PV5T122 را با مشخصه Blind Cap معرفی می کند. بنابراین اگر دستگاه شما به پنج دکمه فعال نیاز دارد، این تفاوت را پیش از سفارش در نظر بگیرید.
وجود یا نبود توقف اضطراری
این مدل در دیتاشیت با درپوش کور معرفی شده و نباید آن را معادل مدل دارای شستی توقف اضطراری دانست. اگر توقف اضطراری روی شاسی لازم است، باید مدل دارای Emergency Stop انتخاب و نوع کنتاکت آن با مدار ایمنی دستگاه تطبیق داده شود.
جریان و ولتاژ مدار فرمان
جریان اعلام شده برای PV5T122 برابر 4 آمپر در 250 ولت AC با رده بهره برداری AC-15 است. پیش از استفاده، ولتاژ مدار فرمان، نوع بار کنترلی و الزامات مدار باید بررسی شوند. این مقدار به تنهایی برای تایید سازگاری با هر مدار یا بار موتوری کافی نیست.
درجه حفاظت و شرایط محیطی
درجه حفاظت IP65 برای محیط های صنعتی که احتمال تماس با گردوغبار یا پاشش آب وجود دارد، یک معیار مهم انتخاب است؛ با این حال IP65 به معنی مناسب بودن تجهیز برای غوطه وری در آب نیست. وضعیت گلند، کابل ورودی و نصب صحیح نیز بر حفاظت مجموعه اثر می گذارند.
ابعاد و سازگاری مکانیکی
اگر این محصول جایگزین شاسی قبلی می شود، ابعاد بدنه، آرایش محل های نصب، نحوه ورود کابل و سازگاری قطعات جانبی را با نمونه موجود تطبیق دهید. ابعاد دقیق در اطلاعات متنی بررسی شده در اینجا تایید نشده است؛ در صورت نیاز باید نقشه ابعادی رسمی دریافت شود.
تفاوت PV5T122 با مدل های مشابه
مدل های زیر در خانواده PV سازنده معرفی شده اند. تفاوت های اصلی قابل تایید، تعداد محل ها، تعداد سرعت ها و نوع چیدمان یا تجهیزات کنترلی است.
PV5T122: پنج محل، تک سرعته، با یک محل دارای درپوش کور؛ مناسب زمانی که آرایش تک سرعته موردنیاز است و محل پنجم به دکمه فعال نیاز ندارد.
PV5T142: پنج محل، تک-دو سرعته، با درپوش کور؛ برای کاربردهایی که مدار به عملکرد تک-دو سرعته نیاز دارد.

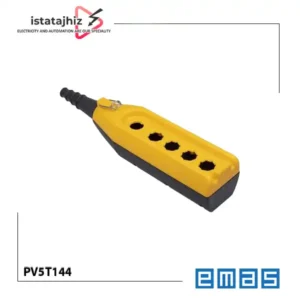

PV5T144: پنج محل، دو سرعته، با درپوش کور؛ برای سیستم هایی که فرمان دو سرعته لازم دارند.
PV5E30B22: پنج محل، تک سرعته، دارای توقف اضطراری با کنتاکت 1NC؛ گزینه ای برای کاربردهایی که شاسی باید به توقف اضطراری مجهز باشد.
PV5E30B44: پنج محل، دو سرعته، دارای توقف اضطراری با کنتاکت 1NC؛ برای نیازهای دو سرعته همراه با شستی توقف اضطراری.
مدل های دارای توقف اضطراری را نباید فقط بر اساس تعداد محل ها جایگزین PV5T122 کرد؛ ساختار کنتاکت ها، سیم بندی، ابعاد و الزامات ایمنی باید بررسی شوند. برای انتخاب نهایی، نقشه مدار فرمان و دیتاشیت مدل مقصد ملاک قرار گیرد.
محدودیت ها و نکات قابل توجه
این مدل تک سرعته است و برای نیاز به دو سرعت باید مدل دیگری بررسی شود.
یک محل آن درپوش کور دارد؛ پنج محل به معنی پنج دکمه فعال نیست.
دیتاشیت این مدل وجود شستی توقف اضطراری را تایید نمی کند.
مقدار 4 آمپر در رده AC-15 نباید به عنوان ظرفیت مستقیم قطع و وصل موتور در نظر گرفته شود.
درجه حفاظت IP65 به معنی قابلیت غوطه وری در آب نیست.
ابعاد دقیق، وزن و نقشه کامل سیم بندی در اطلاعاتی که برای این پاسخ بررسی شد به صورت قابل استناد استخراج نشده اند؛ در صورت اهمیت برای پروژه باید از مستندات سازنده تایید شوند.
نکات نصب و استفاده
نصب و سیم بندی شاسی باید توسط فرد دارای صلاحیت و مطابق نقشه مدار فرمان جرثقیل انجام شود.
پیش از نصب یا تعمیر، تغذیه مدار را قطع و از ایمن بودن شرایط کار اطمینان حاصل کنید.
ولتاژ مدار فرمان و مشخصات بار کنترلی را با مقادیر مجاز و رده بهره برداری تجهیز تطبیق دهید.
برای اتصال کابل، محدوده سطح مقطع 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن 1.5 نیوتن متر را مطابق دیتاشیت رعایت کنید.
از ورود رطوبت و گردوغبار از مسیر کابل و گلند جلوگیری کنید؛ درجه حفاظت بدنه به تنهایی تضمین کننده حفاظت نصب غیراصولی نیست.
پس از نصب، عملکرد هر فرمان و توقف های تعریف شده در مدار را طبق دستورالعمل ایمنی دستگاه آزمایش کنید.
از آنجا که PV5T122 با درپوش کور معرفی شده است، وجود یا عملکرد توقف اضطراری را نباید از روی ظاهر کلی شاسی فرض کرد. اگر سیستم به توقف اضطراری نیاز دارد، طراحی و تجهیز مناسب آن باید جداگانه تایید شود.
این محصول برای چه کسانی مناسب است؟
مهندسان برق و طراحان مدار فرمان جرثقیل که به شاسی آویز تک سرعته نیاز دارند.
تابلو سازها و سازندگان تجهیزات بالابر که آرایش دکمه ها و مشخصات مدار را با این مدل تطبیق می دهند.
تکنسین های برق صنعتی و واحدهای نگهداری و تعمیرات که قصد تعویض شاسی فرمان موجود را دارند.
پیمانکاران و خریداران صنعتی که به دنبال شاسی فرمان از سری PV برند EMAS هستند.
اگر پروژه به پنج دکمه فعال، کنترل دو سرعته یا شستی توقف اضطراری روی همین شاسی نیاز دارد، پیش از خرید مدل مناسب تر را بررسی کنید.
جمع بندی فنی
کلید جرثقیل EMAS PV5T122 یک شاسی فرمان آویز پنج محلی با عملکرد تک سرعته و یک محل دارای درپوش کور است. درجه حفاظت IP65، جریان کاری اعلام شده 4 آمپر در 250 ولت AC با رده AC-15 و بدنه ABS تقویت شده از مشخصات مهم این مدل هستند. پیش از سفارش، تعداد دکمه های فعال، تعداد سرعت های موردنیاز، وجود یا نبود توقف اضطراری، ولتاژ مدار فرمان و سازگاری مکانیکی و الکتریکی را بررسی کنید.
