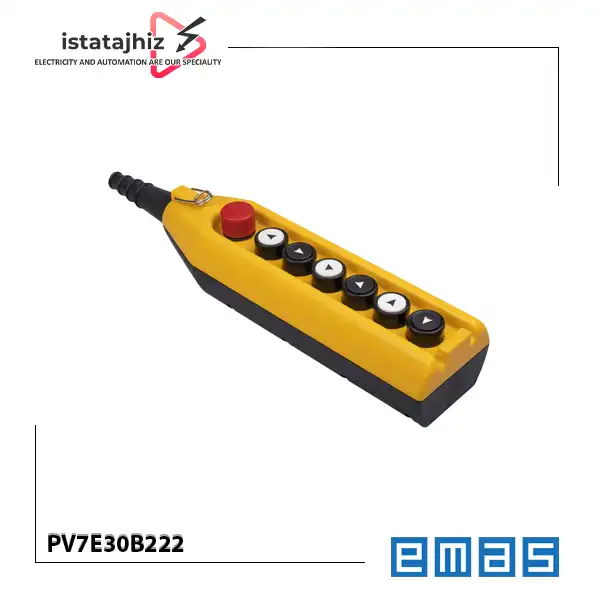

کلید جرثقیل 6 دکمه تک سرعته PV7E30B222 یک شاسی فرمان آویز از سری PV برند EMAS است که برای کنترل حرکت جرثقیل ها و بالابرهای صنعتی از طریق مدار فرمان استفاده می شود. این مدل دارای هفت محل روی بدنه، عملکرد تک سرعته و شستی توقف اضطراری با یک کنتاکت بسته (1NC) است. با توجه به قرار گرفتن توقف اضطراری در محل اول، این مدل برای کاربردهایی طراحی شده که علاوه بر فرمان های حرکتی، به توقف اضطراری روی شاسی نیز نیاز دارند.
عبارت «6 دکمه» در نام فارسی محصول به شش محل فرمان در کنار محل توقف اضطراری اشاره دارد؛ بنابراین هفت محل بدنه شامل یک محل توقف اضطراری و شش محل دیگر برای فرمان ها است. عملکرد تک سرعته نیز به این معناست که این مدل برای فرمان های حرکتی تک سرعته در نظر گرفته شده و نسخه دو سرعته محسوب نمی شود.
کاربردهای کلید جرثقیل PV7E30B222
جرثقیل سقفی: برای ارسال فرمان های حرکتی اپراتور به مدار کنترل جرثقیل، در سیستم هایی که کنترل تک سرعته دارند.
جرثقیل دروازه ای: برای کنترل حرکت های تعریف شده دستگاه از طریق شاسی آویز، متناسب با نقشه فرمان.
بالابرهای صنعتی: برای ارسال فرمان بالا و پایین رفتن بار و سایر حرکت های تعریف شده، در صورت سازگاری مدار کنترل.
سیستم های جابه جایی مواد در کارخانه و انبار: در تجهیزاتی که اپراتور به چند فرمان حرکتی و یک شستی توقف اضطراری روی شاسی نیاز دارد.
تعویض شاسی فرمان قدیمی: زمانی که تعداد محل ها، نوع عملکرد تک سرعته، نوع کنتاکت توقف اضطراری و ابعاد با تجهیز قبلی سازگار باشند.
این کاربردها به معنی سازگاری خودکار با تمام جرثقیل ها نیستند. پیش از نصب، باید ولتاژ مدار فرمان، تعداد فرمان های لازم و نقشه سیم بندی دستگاه بررسی شوند.
مهم ترین پارامترهای انتخاب پیش از خرید
به موارد زیر توجه کنید:
تعداد و آرایش دکمه ها
این مدل هفت محل دارد که محل اول به توقف اضطراری اختصاص یافته و شش محل دیگر برای فرمان ها در نظر گرفته شده اند. اگر شاسی قبلی شما تعداد دکمه های متفاوتی دارد یا یک محل آن به سلکتور یا عملکرد دیگری اختصاص یافته است، صرف شباهت ظاهری برای انتخاب کافی نیست.
تک سرعته بودن
PV7E30B222 برای فرمان تک سرعته معرفی شده است. اگر مدار جرثقیل به سرعت آهسته و تند نیاز دارد، باید مدل دو سرعته یا تک-دو سرعته را بررسی کنید. انتخاب مدل نامتناسب می تواند باعث شود شاسی با منطق کنترل دستگاه هماهنگ نباشد.
کنتاکت توقف اضطراری
این مدل توقف اضطراری با کنتاکت 1NC دارد. پیش از خرید، بررسی کنید مدار ایمنی دستگاه با یک کنتاکت بسته سازگار است یا به دو کنتاکت مستقل نیاز دارد. اگر طراحی ایمنی دستگاه به دو کانال نیاز داشته باشد، نباید بدون بررسی مدار، این مدل را جایگزین نسخه 2NC کرد.
ولتاژ و جریان مدار فرمان
جریان کاری اعلام شده 4 آمپر در 250 ولت AC با رده AC-15 است. هنگام انتخاب، ولتاژ واقعی مدار فرمان، نوع بار کنترلی و مشخصات تجهیزات واسط را بررسی کنید. این مقدار به تنهایی سازگاری با هر مدار فرمان را تضمین نمی کند.
شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای محیط هایی که احتمال تماس با گردوغبار و پاشش آب وجود دارد اهمیت دارد. با این حال، IP65 به معنی قابلیت غوطه وری در آب نیست و نصب صحیح کابل و گلند نیز در حفظ حفاظت تجهیز نقش دارد.
ابعاد و سازگاری مکانیکی

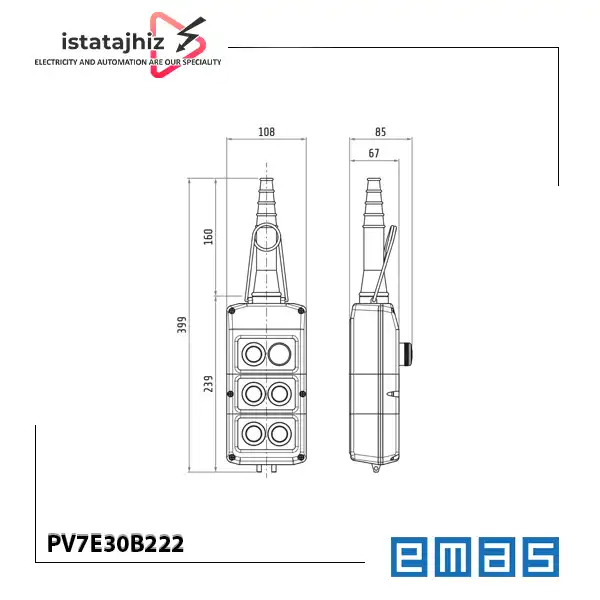

در زمان تعویض شاسی، ابعاد بدنه، محل ورود کابل، فضای نصب و نحوه اتصال کابل را با نمونه قبلی مقایسه کنید. اگر ابعاد دقیق برای پروژه مهم است، نقشه فنی رسمی مدل را بررسی کنید؛ نباید ابعاد را از روی تصاویر حدس زد.
تفاوت PV7E30B222 با مدل های مشابه
مدل های زیر در خانواده PV برند EMAS معرفی شده اند. تفاوت های مهم آنها مربوط به سرعت، نوع کنتاکت توقف اضطراری و نوع کنترل اضافی است.
PV7E30B222: هفت محل، تک سرعته، توقف اضطراری با کنتاکت 1NC. برای مدارهای تک سرعته که به توقف اضطراری روی شاسی نیاز دارند.
PV7E30B444: هفت محل، دو سرعته، توقف اضطراری با کنتاکت 1NC. برای سیستم هایی که فرمان دو سرعته لازم دارند.
PV7E30B422: هفت محل، تک-دو سرعته، توقف اضطراری با کنتاکت 1NC. برای کاربردهایی که منطق تک-دو سرعته موردنیاز است.
PV7E30E222: هفت محل، تک سرعته، توقف اضطراری با دو کنتاکت بسته (1NC+1NC). در صورت نیاز مدار به دو کنتاکت توقف اضطراری، این مدل ارزش بررسی دارد.
PV7AC20B222: هفت محل، تک سرعته و دارای سلکتور کلیدی با کنتاکت 1NC؛ آرایش کنترلی آن با مدل دارای توقف اضطراری یکسان نیست.
انتخاب جایگزین باید بر اساس نقشه سیم بندی، منطق فرمان، نوع کنتاکت توقف اضطراری و ابعاد انجام شود؛ صرف یکسان بودن تعداد محل ها برای جایگزینی کافی نیست.
مزایای قابل استناد
شش محل فرمان در کنار توقف اضطراری: برای سیستم هایی که به چند فرمان حرکتی و یک محل توقف اضطراری روی شاسی نیاز دارند.
توقف اضطراری با کنتاکت 1NC: امکان استفاده در مدار کنترلی طراحی شده برای این نوع کنتاکت را فراهم می کند.
درجه حفاظت IP65: برای محیط های صنعتی با گردوغبار و پاشش آب در محدوده تعریف شده استاندارد مناسب است.
بدنه ABS تقویت شده: سازنده این ماده را برای بدنه سری PV ذکر کرده است.
عمر عملکرد مشخص در دیتاشیت: حداقل عمر مکانیکی یک میلیون و عمر الکتریکی صد هزار عملکرد اعلام شده است؛ این مقادیر به معنی عمر تضمین شده در همه شرایط کاری نیستند.
محدودیت ها و نکات قابل توجه
این مدل تک سرعته است و برای سیستم دو سرعته باید نسخه دیگری بررسی شود.
کنتاکت توقف اضطراری آن 1NC است؛ اگر مدار به 2NC نیاز دارد، سازگاری باید جداگانه بررسی شود.
جریان 4 آمپر در رده AC-15 را نباید جریان مجاز قطع و وصل مستقیم موتور دانست.
IP65 به معنی مناسب بودن برای غوطه وری در آب نیست.
ابعاد و نقشه دقیق سیم بندی باید از مستندات سازنده استخراج و با دستگاه موردنظر تطبیق داده شود.
نکات نصب و استفاده
نصب و سیم بندی این شاسی باید توسط تکنسین واجد صلاحیت و مطابق نقشه مدار فرمان و الزامات ایمنی جرثقیل انجام شود.
پیش از نصب یا تعمیر، برق مدار را قطع کنید و از ایمن بودن شرایط کار مطمئن شوید.
ولتاژ مدار فرمان و مشخصات بار کنترلی را با مشخصات کنتاکت ها و تجهیزات واسط تطبیق دهید.
سطح مقطع کابل را در محدوده 1.5 تا 2.5 میلی متر مربع انتخاب کنید و گشتاور ترمینال 1.5 نیوتن متر را مطابق دیتاشیت رعایت کنید.
مسیر ورود کابل و گلند را به درستی نصب کنید تا حفاظت تجهیز مختل نشود.
پس از نصب، عملکرد دکمه ها و توقف اضطراری را مطابق دستورالعمل ایمنی دستگاه آزمایش کنید.
وجود شستی توقف اضطراری روی شاسی به تنهایی تضمین کننده ایمنی کل جرثقیل نیست. عملکرد آن باید در مدار ایمنی مناسب و با تجهیزات مرتبط بررسی شود.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تابلو سازها و سازندگان بالابرهای صنعتی
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات کارخانه ها و انبارها
پیمانکاران و خریداران تجهیزات کنترل جرثقیل
این مدل برای کاربرانی مناسب است که به شاسی آویز تک سرعته با شش محل فرمان و توقف اضطراری نیاز دارند و مشخصات آن با مدار موجود سازگار است.
جمع بندی فنی
EMAS PV7E30B222 یک شاسی فرمان آویز هفت محلی با عملکرد تک سرعته و توقف اضطراری 1NC است. مهم ترین مواردی که پیش از خرید باید بررسی شوند، تعداد فرمان های موردنیاز، نوع سرعت، تعداد کنتاکت های توقف اضطراری، ولتاژ مدار فرمان، درجه حفاظت و سازگاری مکانیکی هستند. اگر سیستم به کنترل دو سرعته یا توقف اضطراری با دو کنتاکت بسته نیاز دارد، مدل های دیگر خانواده PV را بررسی کنید.
خرید کلید جرثقیل اماس PV7E30B222 از ایستا تجهیز
برای استعلام موجودی و قیمت روز ریموت کنترل جرثقیل می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید یا سفارش غیرحضوری ثبت کنید. امکان ارسال به سراسر کشور، دریافت فاکتور رسمی و استعلام قیمت برای خرید تعدادی یا پروژه ای وجود دارد. برای بررسی سازگاری، کد فنی شاسی فعلی و تعداد موردنیاز را اعلام کنید.
