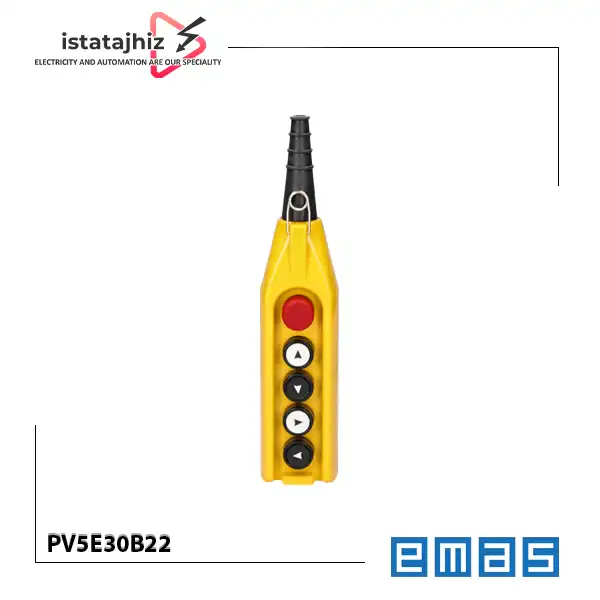

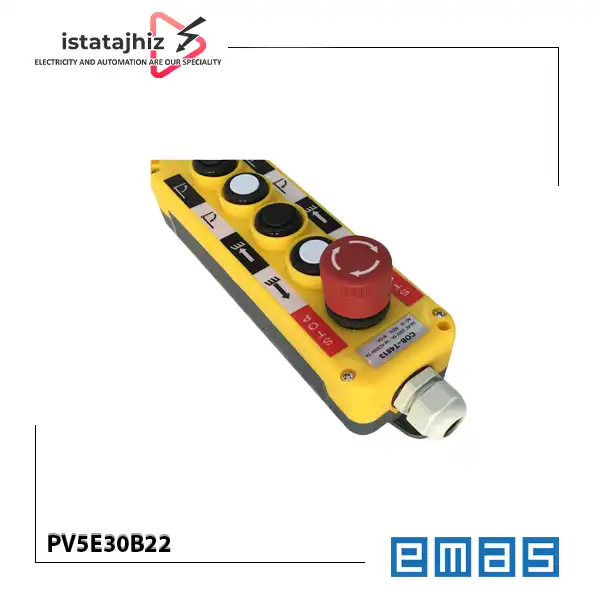

کلید جرثقیل 5 دکمه تک سرعته PV5E30B22 اماس یک شاسی آویز صنعتی از سری PV برند EMAS است که برای ارسال فرمان به مدار کنترل جرثقیل و تجهیزات بالابر به کار می رود. این مدل دارای پنج محل فرمان، عملکرد تک سرعته و یک شستی توقف اضطراری با کنتاکت NC است. طبق اطلاعات رسمی سازنده، بدنه از جنس ABS تقویت شده ساخته شده و درجه حفاظت آن IP65 است. این ویژگی ها، آن را برای استفاده در سامانه های فرمان جرثقیل صنعتی، در صورت تطابق با شرایط نصب و مدار کنترل، قابل بررسی می کند.
نکته مهم در شناسایی مدل این است که PV5E30B22 با مدل های دو سرعته این خانواده یکسان نیست. برای این مدل، سازنده عملکرد تک سرعته و توقف اضطراری با کنتاکت 1NC را اعلام کرده است.
این شاسی آویز در سیستم جرثقیل چه کاری انجام می دهد؟
شاسی آویز جرثقیل، رابط اپراتور با مدار فرمان دستگاه است. اپراتور با فشردن شستی های تعبیه شده روی جعبه، فرمان هایی مانند حرکت در جهت های تعیین شده را به مدار کنترل ارسال می کند. مدار فرمان و تجهیزات سوئیچینگ متصل به آن، این فرمان ها را برای کنترل حرکت موتور یا مکانیزم مربوطه به کار می گیرند.
در مدل PV5E30B22، پنج محل فرمان در اختیار طراح سیستم قرار دارد و عملکرد حرکتی آن تک سرعته است؛ بنابراین برای کاربردهایی بررسی می شود که کنترل تک سرعته با نیازهای عملیاتی دستگاه سازگار باشد. این شاسی به تنهایی کنترلر کامل موتور یا تجهیزی برای قطع مستقیم توان موتور محسوب نمی شود؛ انتخاب و سیم بندی آن باید بر اساس مدار فرمان و تجهیزات واسط سیستم انجام شود.
شستی توقف اضطراری این مدل نیز دارای کنتاکت NC است. نحوه اتصال آن باید با طراحی مدار ایمنی دستگاه هماهنگ باشد و وجود شستی به تنهایی تضمین کننده ایمنی کل سیستم نیست.
ابعاد و نقشه فنی

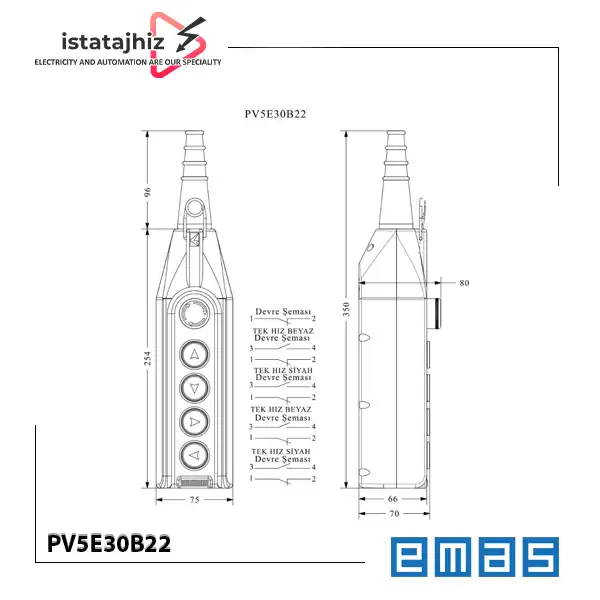

نقشه فنی رسمی سازنده، ابعاد زیر را نشان می دهد. پیش از ساخت محل نصب یا سفارش جایگزین، ابعاد را با نقشه اصلی و نمونه موجود تطبیق دهید.
ارتفاع کلی با قسمت بالایی: حدود 350 میلی متر
ارتفاع بدنه اصلی: حدود 254 میلی متر
عرض نمای جلو: حدود 75 میلی متر
عمق بدنه در نقشه: حدود 66 میلی متر
عمق کلی در بخش نشان داده شده: حدود 70 میلی متر
بعد نشان داده شده برای قسمت بالایی: حدود 96 میلی متر
این مقادیر از روی نقشه فنی خوانده شده اند؛ برای طراحی دقیق مکانیکی، فایل اصلی سازنده را مبنا قرار دهید.
مهم ترین پارامترهای انتخاب پیش از خرید
به این موارد توجه کنید:
1. تک سرعته بودن یا دو سرعته بودن
PV5E30B22 برای عملکرد تک سرعته معرفی شده است. اگر اپراتور باید برای هر حرکت دو مرحله سرعت داشته باشد، این مدل انتخاب پیش فرض مناسبی نیست و باید مدل دو سرعته یا تک-دو سرعته بررسی شود. انتخاب سرعت به طراحی مکانیزم و مدار فرمان جرثقیل بستگی دارد.
2. تعداد محل های فرمان و آرایش شستی ها
این مدل از نوع پنج سوراخه است. با این حال، تعداد محل های فرمان به تنهایی تضمین نمی کند که آرایش شستی ها برای همه جرثقیل ها مناسب باشد. نقشه فرمان مورد نیاز، جهت حرکت ها و عملکرد هر شستی را با نقشه سیم بندی محصول تطبیق دهید.
3. کنتاکت توقف اضطراری
مدل PV5E30B22 دارای توقف اضطراری با کنتاکت 1NC است. در زمان جایگزینی شاسی قبلی، بررسی کنید که مدار توقف اضطراری دستگاه با این آرایش سازگار باشد. اگر مدار به دو کنتاکت NC نیاز دارد، باید مدل مناسب دیگری بررسی شود؛ نمی توان مشخصات مدل 2NC را به این محصول نسبت داد.
4. ولتاژ و نوع بار مدار فرمان
جریان 4 آمپر در 250 ولت AC و رده AC-15 از مشخصات اعلام شده کنتاکت است. این عدد را با جریان نامی موتور اشتباه نگیرید. نوع ولتاژ مدار فرمان، جریان مورد نیاز بوبین کنتاکتور و شرایط سوئیچینگ باید با مشخصات کنتاکت و طراحی مدار هماهنگ باشد.
5. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای بررسی مقاومت محفظه در برابر ورود گردوغبار و پاشش آب اهمیت دارد؛ اما به معنی مناسب بودن محصول برای غوطه وری در آب یا هر نوع شست وشوی صنعتی نیست. وضعیت کابل، اتصالات، گلندها و نحوه نصب نیز بر حفاظت نهایی مجموعه اثر می گذارد.
6. ابعاد، کابل و ترمینال ها
اگر محصول برای جایگزینی شاسی قبلی خریداری می شود، ابعاد نصب، مسیر کابل و فضای حرکت آویز را بررسی کنید. سازنده سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن 1.5 نیوتن متر را اعلام کرده است؛ رعایت این مقادیر در انتخاب سیم و اجرای اتصال اهمیت دارد.
تفاوت PV5E30B22 با مدل های مشابه اماس
در خانواده PV، مدل هایی با تعداد محل فرمان یکسان اما سرعت و آرایش کنتاکت متفاوت وجود دارند. این تفاوت ها در زمان جایگزینی یا انتخاب برای پروژه اهمیت دارند.
PV5E30B22: پنج محل فرمان، تک سرعته، توقف اضطراری با کنتاکت 1NC.
PV5E30B42: پنج محل فرمان، عملکرد تک-دو سرعته و توقف اضطراری با کنتاکت 1NC.
PV5E30B44: پنج محل فرمان، دو سرعته و توقف اضطراری با کنتاکت 1NC.
PV5E30E22: پنج محل فرمان، تک سرعته و توقف اضطراری با کنتاکت 2NC.
PV5AC20B22: پنج محل فرمان، تک سرعته و دارای انتخابگر کلیدی با کنتاکت 1NC؛ این مدل به جای توقف اضطراری، آرایش انتخابگر کلیدی دارد.
چه زمانی PV5E30B22 را انتخاب کنیم؟ وقتی به شاسی آویز پنج محل فرمان با عملکرد تک سرعته و توقف اضطراری 1NC نیاز دارید و مشخصات الکتریکی و ابعاد آن با دستگاه سازگار است.
چه زمانی مدل دیگری را بررسی کنیم؟ اگر به دو سرعت، دو کنتاکت NC برای توقف اضطراری، انتخابگر کلیدی یا آرایش متفاوت شستی ها نیاز دارید، مدل های متناظر را بررسی کنید. پیش از سفارش، نقشه سیم بندی مدل موردنظر را نیز تطبیق دهید.
مزایای قابل توجه این مدل
درجه حفاظت IP65: برای کاربردهایی که به محفظه مقاوم در برابر گردوغبار و پاشش آب نیاز دارند، یک مشخصه مهم انتخاب است.
بدنه ABS تقویت شده: سازنده به استفاده از این ماده و مقاومت ضربه ای بدنه اشاره کرده است.
قفل مکانیکی بین فرمان های متضاد: در مشخصات خانواده PV به سازوکاری برای جلوگیری از فعال شدن هم زمان فرمان های متضاد اشاره شده است؛ نحوه عملکرد آن باید با نقشه و ساختار همین مدل تطبیق داده شود.
توقف اضطراری با کنتاکت 1NC: برای اتصال به مدار توقف اضطراری طراحی شده، به شرط آنکه آرایش کنتاکت با طراحی ایمنی دستگاه سازگار باشد.
عمر عملکرد اعلام شده: سازنده عمر مکانیکی حداقل یک میلیون عملکرد و عمر الکتریکی حداقل صد هزار عملکرد را درج کرده است. عمر واقعی به شرایط بار، نصب و بهره برداری وابسته است.
نکات نصب و استفاده
نصب باید توسط فرد آشنا با مدارهای فرمان و الزامات ایمنی ماشین آلات انجام شود.
پیش از سیم بندی، تغذیه مدار را قطع و از ایمن بودن وضعیت کار اطمینان حاصل کنید.
شماره ترمینال ها و نقشه اتصال هر کنتاکت را از نقشه فنی رسمی مدل PV5E30B22 بررسی کنید؛ بر اساس ظاهر شستی ها سیم بندی نکنید.
سطح مقطع سیم را در محدوده اعلام شده سازنده، یعنی 1.5 تا 2.5 میلی متر مربع، انتخاب کنید و گشتاور اتصال پیچ ترمینال را مطابق دیتاشیت رعایت کنید.
پس از نصب، عملکرد هر فرمان حرکتی و مدار توقف اضطراری را در شرایط کنترل شده و مطابق دستورالعمل ایمنی دستگاه آزمایش کنید.
از بسته بودن صحیح محفظه و سلامت کابل و ورودی کابل اطمینان حاصل کنید تا درجه حفاظت مجموعه کاهش پیدا نکند.
وجود شستی توقف اضطراری روی آویز، به تنهایی جایگزین طراحی و اعتبارسنجی مدار ایمنی کل جرثقیل نیست.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات کارخانه ها
سازندگان و تعمیرکاران تجهیزات بالابر
تابلو سازها و پیمانکاران اتوماسیون صنعتی
خریدارانی که قصد جایگزینی شاسی آویز پنج محل فرمان تک سرعته با توقف اضطراری 1NC را دارند
جمع بندی فنی
کلید جرثقیل اماس PV5E30B22 یک شاسی آویز پنج محل فرمان با عملکرد تک سرعته، توقف اضطراری 1NC و درجه حفاظت IP65 است. در انتخاب آن باید علاوه بر ابعاد و شرایط محیطی، تعداد و آرایش فرمان ها، ولتاژ و جریان مدار فرمان، نوع کنتاکت توقف اضطراری و سازگاری با مدار موجود بررسی شود. برای کاربرد دو سرعته یا مدار نیازمند 2NC، مدل های دیگر خانواده PV را بررسی کنید.
خرید کلید جرثقیل اماس PV5E30B22 از ایستا تجهیز
برای استعلام قیمت روز و موجودی ریموت کنترل جرثقیل می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا پروژه ای، شرایط تامین و قیمت را استعلام کنید. در صورت نیاز، پیش از ثبت سفارش مدل و نقشه فنی را با مشخصات جرثقیل خود تطبیق دهید.
