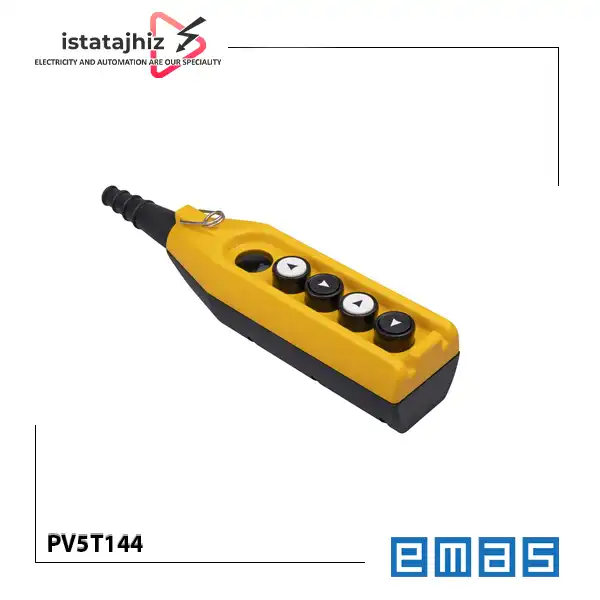

کلید جرثقیل 5 دکمه دو سرعته اماس PV5T144 یک شاسی فرمان آویز از سری PV برند EMAS است که برای ارسال فرمان های حرکتی به مدار کنترل جرثقیل و بالابرهای صنعتی استفاده می شود. ویژگی اصلی این مدل، عملکرد دو سرعته و ساختار پنج محلی با یک محل دارای درپوش کور است. بنابراین تعداد محل های روی بدنه را نباید با تعداد دکمه های فعال یکسان در نظر گرفت.
در سیستم های دو سرعته، فرمان هر حرکت می تواند دو مرحله داشته باشد؛ برای مثال، سرعت آهسته و سرعت تند. نحوه تخصیص هر مرحله به دکمه ها و مدار کنترل، به طراحی سیستم و سیم بندی آن بستگی دارد.
عملکرد PV5T144 در مدار فرمان جرثقیل
این شاسی، فرمان اپراتور را به مدار فرمان جرثقیل منتقل می کند. با توجه به طراحی مدار، فرمان های شاسی می توانند برای حرکت هایی مانند بالا و پایین رفتن بالابر یا حرکت طولی و عرضی جرثقیل به کار روند. قابلیت دو سرعته به مدار اجازه می دهد برای حرکت تعریف شده، دو مرحله فرمان سرعت در اختیار داشته باشد. این قابلیت به معنی کنترل مستقیم دور موتور توسط شاسی نیست؛ شاسی فرمان را صادر می کند و اجرای آن بر عهده مدار فرمان و تجهیزات مربوطه مانند کنتاکتورها یا درایو، متناسب با طراحی دستگاه است.
مدل PV5T144 دارای درپوش کور است و با مدل هایی که شستی توقف اضطراری یا کلید سلکتوری دارند یکسان نیست. اگر توقف اضطراری روی شاسی لازم باشد، باید مدل دارای این قابلیت انتخاب شود.
پارامترهای مهم برای انتخاب و خرید
به موارد زیر توجه کنید:
عملکرد دو سرعته
مهم ترین تفاوت این مدل با نمونه تک سرعته، قابلیت فرمان دو سرعته است. اگر جرثقیل به حرکت با سرعت آهسته و تند نیاز دارد، PV5T144 می تواند در فهرست گزینه های بررسی قرار بگیرد؛ البته مدار فرمان دستگاه نیز باید از این قابلیت پشتیبانی کند.
تعداد محل ها و دکمه های فعال

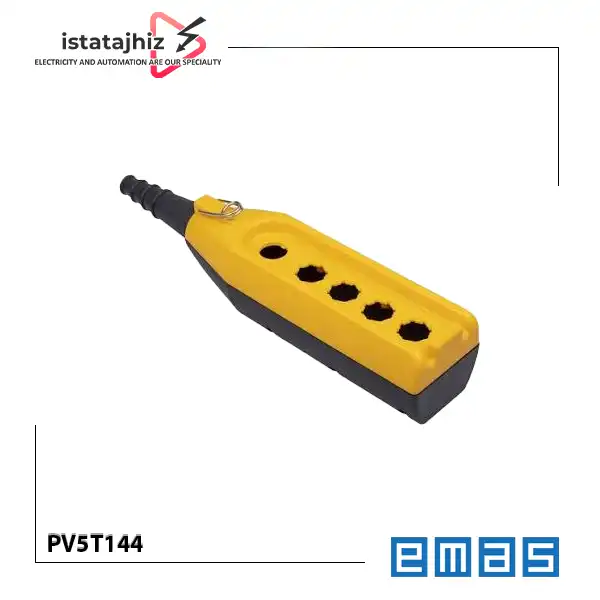

مدل PV5T144 پنج محل دارد، اما محل اول با درپوش کور بسته شده است. در نتیجه، پنج محل به معنی پنج دکمه فعال نیست. این نکته برای جایگزینی شاسی قبلی یا طراحی آرایش فرمان اهمیت دارد.
وجود توقف اضطراری
در مشخصات رسمی PV5T144، محل اول با عنوان Blind Cap آمده است، نه Emergency Stop. اگر شاسی باید دکمه توقف اضطراری داشته باشد، مدلی را انتخاب کنید که این قابلیت و نوع کنتاکت آن به صورت صریح در مشخصات رسمی درج شده باشد.
سازگاری مدار فرمان
پیش از سفارش، ولتاژ مدار فرمان، نوع تجهیزات کنترلی، تعداد فرمان های لازم و نحوه پیاده سازی سرعت اول و دوم را بررسی کنید. از روی عبارت «دو سرعته» به تنهایی نمی توان درباره سازگاری کامل شاسی با مدار یک جرثقیل خاص تصمیم گرفت.
درجه حفاظت و شرایط نصب
درجه حفاظت IP65 برای محیط هایی که در معرض گردوغبار و پاشش آب هستند، معیار مهمی است. با این حال، این درجه به معنی قابلیت غوطه وری در آب نیست و نصب صحیح کابل و گلند نیز برای حفظ حفاظت مجموعه اهمیت دارد.
ابعاد و سازگاری مکانیکی
اگر قصد تعویض شاسی قدیمی را دارید، نقشه ابعادی، نحوه ورود کابل، فضای نصب و آرایش دکمه ها را بررسی کنید. نقشه فنی در صفحه رسمی محصول قابل دسترسی است؛ ابعاد عددی را بدون مراجعه به نقشه رسمی وارد نکنید.
مزایای قابل استناد
عملکرد دو سرعته: مناسب برای مدارهای فرمانی که به دو مرحله سرعت نیاز دارند.
درجه حفاظت IP65: حفاظت در برابر نفوذ گردوغبار و پاشش آب در محدوده تعریف شده استاندارد.
بدنه ABS تقویت شده: سازنده استفاده از این ماده را برای بدنه سری PV ذکر کرده است.
عمر عملکرد مشخص: دیتاشیت عمر مکانیکی حداقل یک میلیون و عمر الکتریکی حداقل صد هزار عملکرد را اعلام می کند؛ عمر واقعی به شرایط کاری و نصب وابسته است.
مشخصات روشن برای اتصال کابل: سطح مقطع 1.5 تا 2.5 میلی متر مربع و گشتاور ترمینال 1.5 نیوتن متر در اطلاعات رسمی درج شده است.
محدودیت ها و نکات قابل توجه
PV5T144 مدل دو سرعته است؛ برای مدار تک سرعته ممکن است مدل دیگری مناسب تر باشد.
یک محل از پنج محل با درپوش کور بسته شده است.
وجود شستی توقف اضطراری برای این مدل تایید نشده است.
جریان 4 آمپر در رده AC-15 را نباید ظرفیت قطع و وصل مستقیم موتور تلقی کرد.
IP65 به معنی مناسب بودن برای غوطه وری در آب نیست.
نقشه کامل سیم بندی باید با مدار فرمان واقعی دستگاه تطبیق داده شود.
نکات نصب و استفاده
نصب باید توسط تکنسین واجد صلاحیت و مطابق نقشه مدار فرمان جرثقیل انجام شود.
پیش از سیم بندی یا تعمیر، برق مدار را قطع و از ایمن بودن وضعیت کار اطمینان حاصل کنید.
ولتاژ مدار فرمان و مشخصات بار کنترلی را با رده کاری شاسی و تجهیزات متصل تطبیق دهید.
سطح مقطع کابل را در محدوده اعلام شده 1.5 تا 2.5 میلی متر مربع انتخاب کنید و گشتاور ترمینال 1.5 نیوتن متر را طبق مستندات رعایت کنید.
از نصب صحیح گلند و آب بندی مسیر ورود کابل اطمینان حاصل کنید تا حفاظت مجموعه مختل نشود.
پس از نصب، فرمان های هر جهت، عملکرد دو مرحله سرعت و تجهیزات ایمنی سیستم را مطابق دستورالعمل سازنده جرثقیل آزمایش کنید.
از آنجا که این مدل با درپوش کور عرضه می شود، نباید آن را جایگزین شاسی دارای توقف اضطراری کرد، مگر آنکه طراحی ایمنی دستگاه به صورت مستقل و مطابق الزامات مربوطه بررسی شده باشد.
چه کسانی به این محصول نیاز دارند؟
مهندسان برق و طراحان مدار فرمان جرثقیل
تابلو سازها و سازندگان تجهیزات بالابر
تکنسین های برق صنعتی و تعمیرکاران جرثقیل
واحدهای نگهداری و تعمیرات کارخانه ها و انبارهای صنعتی
پیمانکاران و خریداران تجهیزات فرمان دو سرعته
این محصول زمانی گزینه مناسبی برای بررسی است که سیستم به شاسی آویز دو سرعته نیاز داشته باشد و تعداد فرمان ها، شرایط نصب و مدار کنترل با مشخصات آن سازگار باشند.
جمع بندی فنی
کلید جرثقیل اماس PV5T144 یک شاسی فرمان آویز دو سرعته با پنج محل و یک درپوش کور است. مهم ترین معیارهای انتخاب آن، نیاز به فرمان دو سرعته، تعداد دکمه های فعال، ولتاژ و ساختار مدار فرمان، درجه حفاظت و سازگاری مکانیکی است. پیش از سفارش، وجود یا نبود توقف اضطراری را نیز بررسی کنید؛ زیرا PV5T144 در مشخصات رسمی با درپوش کور معرفی شده است.
