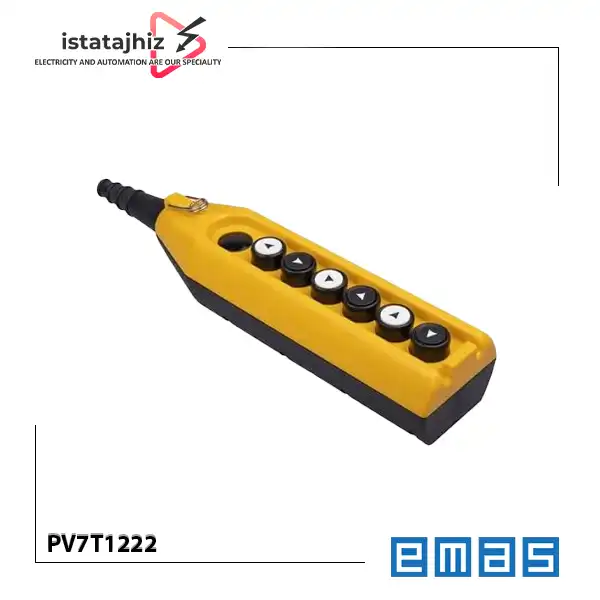

کلید جرثقیل 6 دکمه تک سرعته PV7T1222 یک جعبه فرمان آویز از سری PV برند اماس است که برای ارسال فرمان های حرکتی به مدار کنترل جرثقیل و تجهیزات جابه جایی بار به کار می رود. این مدل دارای 7 محل است که محل اول آن با درپوش کور پوشانده شده و برای توقف اضطراری طراحی نشده است. به همین دلیل، هنگام انتخاب این محصول باید به تفاوت آن با مدل های دارای شستی توقف اضطراری توجه کرد. عملکرد این مدل تک سرعته است؛ بنابراین برای سیستم هایی قابل بررسی است که فرمان های حرکتی آنها با عملکرد تک سرعته طراحی شده اند. بدنه تقویت شده با ABS، درجه حفاظت IP65 و اینترلاک مکانیکی از ویژگی های اعلام شده سری PV هستند. برای اطمینان از سازگاری محصول با جرثقیل مورد نظر، باید تعداد فرمان ها، نوع کنتاکت ها، ولتاژ مدار کنترل و نحوه اجرای مدار توقف اضطراری بررسی شود.
این جعبه فرمان در سیستم جرثقیل چه کاری انجام می دهد؟
جعبه فرمان آویز رابط اپراتور با مدار کنترل جرثقیل است. اپراتور با فشردن شستی های حرکتی، فرمان را به مدار کنترل ارسال می کند و مدار کنترل، مطابق طراحی سیستم، تجهیزات سوئیچینگ مانند کنتاکتورها را فعال می کند تا حرکت مورد نظر اجرا شود. در مدل PV7T1222 برند EMAS، عملکرد تک سرعته است؛ یعنی این مدل برای کاربردهایی در نظر گرفته شده که به مرحله دوم سرعت برای فرمان های حرکتی نیاز ندارند. این جعبه فرمان به تنهایی موتور را تغذیه نمی کند و جایگزین مدار قدرت، کنتاکتورها یا تجهیزات حفاظتی موتور نیست.
نکته مهم این است که محل اول این مدل Blind Cap است؛ یعنی درپوش کور دارد. اگر سیستم به شستی توقف اضطراری روی جعبه فرمان نیاز دارد، باید مدل دارای توقف اضطراری را انتخاب کرد و نوع کنتاکت آن را با مدار ایمنی دستگاه تطبیق داد.
مهم ترین پارامترهای انتخاب این مدل
به موارد زیر توجه کنید:
1. عملکرد تک سرعته
PV7T1222 مدل تک سرعته است. اگر جرثقیل به دو مرحله سرعت برای یک یا چند حرکت نیاز دارد، باید مدل دو سرعته یا مدل متناسب با منطق کنترل دستگاه بررسی شود. استفاده از جعبه فرمان تک سرعته به تنهایی امکان ایجاد سرعت دوم را فراهم نمی کند.
2. تعداد محل ها و چیدمان فرمان ها
سازنده این مدل را 7 Hole معرفی کرده است و محل اول آن درپوش کور دارد. پیش از سفارش بررسی کنید که شش محل باقی مانده و آرایش واقعی شستی ها با تعداد و جهت های حرکتی مورد نیاز جرثقیل مطابقت داشته باشد.
3. نیاز به توقف اضطراری
این مدل به عنوان نسخه دارای درپوش کور معرفی شده است، نه نسخه دارای شستی توقف اضطراری. اگر توقف اضطراری باید روی جعبه فرمان نصب باشد، مدل دیگری از سری PV با مشخصه Emergency Stop انتخاب کنید. نوع کنتاکت توقف اضطراری و نحوه اتصال آن نیز باید با مدار ایمنی دستگاه سازگار باشد.
4. ولتاژ و جریان مدار فرمان
مشخصه 4 آمپر در 250 ولت AC با رده AC-15 برای ارزیابی کاربرد کنتاکت مهم است. ولتاژ واقعی مدار فرمان، نوع بار کنترلی و شرایط سوئیچینگ را با مشخصات تجهیزات موجود تطبیق دهید. از این عدد برای تعیین ظرفیت مستقیم موتور استفاده نکنید.
5. شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 برای محیط های صنعتی که حفاظت در برابر گردوغبار و پاشش آب اهمیت دارد، قابل توجه است. با این حال، سلامت بدنه، آب بندی ورودی کابل، شرایط شست وشو و تماس احتمالی با مواد شیمیایی نیز باید بررسی شوند.
6. ابعاد و نحوه نصب
اگر قصد جایگزینی جعبه فرمان قبلی را دارید، عرض، عمق، ارتفاع کلی، محل عبور کابل و فضای حرکت اپراتور را بررسی کنید. ابعاد نزدیک به هم لزوما به معنی یکسان بودن نقاط اتصال یا قابلیت جایگزینی نیستند.
تفاوت PV7T1222 با مدل های مشابه
از تفاوت های این مدل:
تفاوت با PV7T1444
مدل PV7T1222 تک سرعته است، در حالی که PV7T1444 در سری PV به عنوان مدل دو سرعته با درپوش کور معرفی شده است. انتخاب میان این دو به منطق سرعت مدار کنترل جرثقیل بستگی دارد.
تفاوت با PV7E30B222
مدل PV7E30B222 تک سرعته و دارای توقف اضطراری با کنتاکت 1NC معرفی شده است. در مقابل، PV7T1222 تک سرعته است اما محل اول آن درپوش کور دارد. بنابراین، اگر وجود توقف اضطراری روی جعبه فرمان لازم باشد، این دو مدل از نظر این قابلیت یکسان نیستند.
تفاوت با PV7E30B444
مدل PV7E30B444 دو سرعته و دارای توقف اضطراری 1NC است؛ PV7T1222 تک سرعته و دارای درپوش کور در محل اول است. این دو مدل هم از نظر عملکرد سرعت و هم از نظر آرایش محل اول تفاوت دارند.
تفاوت با PV7T1X
مدل PV7T1X به عنوان جعبه فرمان 7 محله خالی با درپوش کور معرفی شده است، در حالی که PV7T1222 مدل تک سرعته است. اگر هدف تهیه یک جعبه خالی برای تکمیل یا پیکربندی جداگانه باشد، باید مشخصات مدل خالی و اجزای مورد نیاز آن بررسی شود؛ مدل خالی را نباید بدون بررسی معادل مدل آماده دانست.
مزایای فنی مدل PV7T1222
- عملکرد تک سرعته: برای مدارهایی که به فرمان تک سرعته نیاز دارند و با این ساختار سازگار هستند.
- درپوش کور در محل اول: برای کاربردهایی که این محل به شستی توقف اضطراری اختصاص داده نشده و طراحی سیستم به همین آرایش نیاز دارد.
- درجه حفاظت IP65: برای محیط های صنعتی که حفاظت در برابر گردوغبار و پاشش آب اهمیت دارد.
- بدنه تقویت شده با ABS: سازنده به استفاده از ماده تقویت شده ABS و مقاومت در برابر ضربه در معرفی سری اشاره کرده است.
- اینترلاک مکانیکی: به جلوگیری از فعال شدن هم زمان فرمان های حرکتی متضاد کمک می کند.
نکات نصب و استفاده
- سیم بندی را مطابق نقشه رسمی و طراحی مدار کنترل جرثقیل انجام دهید.
- پیش از نصب، ولتاژ مدار فرمان و آرایش کنتاکت های مورد نیاز را با تجهیزات موجود تطبیق دهید.
- سطح مقطع سیم قابل اتصال اعلام شده 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر است.
- برای حفظ درجه حفاظت IP65، وضعیت بدنه، شستی ها و آب بندی محل ورود کابل را بررسی کنید.
- اگر سیستم به توقف اضطراری نیاز دارد، محل و نحوه عملکرد آن را در کل مدار ایمنی بررسی کنید؛ درپوش کور جایگزین شستی توقف اضطراری نیست.
- نصب و سیم بندی باید توسط فرد فنی واجد صلاحیت و پس از ایمن سازی تجهیزات انجام شود.
این محصول برای چه کسانی مناسب است؟
این مدل برای مهندسان برق صنعتی، تابلو سازها، تکنسین های تعمیر و نگهداری، پیمانکاران جرثقیل و سازندگان تجهیزات جابه جایی مواد قابل بررسی است؛ به ویژه زمانی که به جعبه فرمان آویز تک سرعته با محل اول کور نیاز دارند. اگر پروژه به فرمان دو سرعته یا شستی توقف اضطراری روی جعبه فرمان نیاز دارد، باید مدل دیگری از سری PV انتخاب شود.
جمع بندی فنی
EMAS PV7T1222 یک جعبه فرمان آویز جرثقیل با 7 محل، عملکرد تک سرعته و درپوش کور در محل اول است. درجه حفاظت IP65 و جریان بهره برداری کنتاکت 4 آمپر در 250 ولت AC از مشخصات مهم آن هستند. پیش از خرید، تعداد و چیدمان فرمان ها، ولتاژ مدار کنترل، نیاز به توقف اضطراری، شرایط محیطی و ابعاد نصب را با سیستم خود تطبیق دهید.
خرید کلید جرثقیل EMAS مدل PV7T1222 از ایستا تجهیز
برای استعلام موجودی و قیمت روز ریموت کنترل جرثقیل تک سرعته EMAS مدل PV7T1222 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا تامین پروژه، تعداد مورد نیاز و مشخصات فنی سیستم را اعلام کنید تا قیمت روز، شرایط فروش و امکان صدور فاکتور رسمی بررسی شود.
