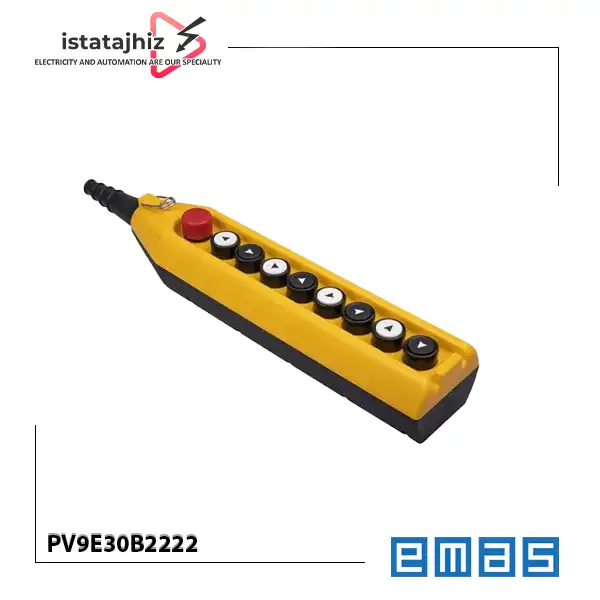

کلید جرثقیل 9 دکمه تک سرعته PV9E30B2222 برند EMAS از سری PV برند اماس، یک شستی فرمان آویز برای کنترل حرکت جرثقیل و تجهیزات بالابر است. این مدل با ۹ جایگاه، عملکرد تک سرعته و شستی توقف اضطراری با کنتاکت 1NC طراحی شده است. بدنه فرمان در دست اپراتور قرار می گیرد و با فشردن شستی های مربوطه، فرمان های کنترلی به مدار فرمان جرثقیل ارسال می شوند.
در انتخاب این محصول باید به یک نکته فنی توجه کرد: عبارت «۹ جایگاه» به تعداد موقعیت های در نظر گرفته شده روی بدنه اشاره دارد و به معنی وجود ۹ شستی حرکتی نیست؛ طبق اطلاعات سازنده، جایگاه اول به شستی توقف اضطراری اختصاص دارد. همچنین، تک سرعته بودن مدل یعنی برای فرمان های حرکتی این نسخه، عملکرد تک سرعته در نظر گرفته شده است. بنابراین، پیش از خرید باید تعداد و نوع فرمان های مورد نیاز جرثقیل با چیدمان شستی ها و نقشه مدار فرمان آن تطبیق داده شود.
کلید جرثقیل PV9E30B2222 چه کاری انجام می دهد؟
این شستی فرمان در مدار فرمان جرثقیل یا بالابر قرار می گیرد و به اپراتور امکان می دهد فرمان های حرکتی تعریف شده در سیستم را صادر کند. با فشردن شستی مناسب، کنتاکت های مربوطه تغییر وضعیت می دهند و مدار فرمان، فرمان لازم را به تجهیزات کنترلی مانند کنتاکتورها یا سایر اجزای سیستم منتقل می کند.
این محصول به تنهایی موتور جرثقیل را تغذیه نمی کند و جایگزین کنتاکتور، کلید حفاظتی یا سایر تجهیزات قدرت نیست. جریان و ولتاژ مدار قدرت موتور باید با تجهیزات مناسب همان مدار مدیریت شود. مشخصه 4 آمپر در 250 ولت AC با رده مصرف AC-15 که در اطلاعات سازنده آمده، به کنتاکت فرمان مربوط است؛ این عدد را نباید با جریان نامی موتور یا ظرفیت مستقیم راه اندازی آن یکسان دانست.
وجود شستی توقف اضطراری نیز امکان ارسال فرمان توقف به مدار مربوطه را فراهم می کند. با این حال، عملکرد ایمن توقف اضطراری به طراحی صحیح مدار، نوع کنتاکت ها، نحوه سیم بندی و ارزیابی ریسک دستگاه وابسته است؛ صرف نصب این شستی به تنهایی ایمنی کل سیستم را تضمین نمی کند.
پارامترهای مهم پیش از خرید
به موارد زیر توجه کنید:
1. تعداد جایگاه ها و آرایش فرمان
این مدل در گروه شستی های فرمان 9 جایگاه قرار می گیرد، اما یکی از جایگاه ها برای توقف اضطراری در نظر گرفته شده است. بنابراین، فقط بر اساس عنوان «۹ دکمه» تصمیم نگیرید. چیدمان واقعی شستی ها و تعداد فرمان های حرکتی مورد نیاز باید از روی نقشه یا تصویر فنی همان مدل بررسی شود.
2. تک سرعته بودن
PV9E30B2222 یک مدل تک سرعته است. اگر مدار فرمان جرثقیل برای هر حرکت به دو مرحله سرعت، مانند سرعت آهسته و سریع، نیاز دارد، باید مدل دو سرعته متناسب با همان آرایش فرمان بررسی شود. استفاده از شستی تک سرعته در سیستمی که به فرمان دو سرعته نیاز دارد، بدون تغییرات مهندسی در مدار، انتخاب مناسبی نیست.
3. نوع کنتاکت توقف اضطراری
در مشخصات این مدل، کنتاکت توقف اضطراری 1NC درج شده است. پیش از جایگزینی شستی موجود، تعداد و آرایش کنتاکت های مورد نیاز مدار ایمنی را بررسی کنید. اگر طراحی مدار به دو کنتاکت مستقل یا آرایش دیگری نیاز دارد، باید مدل متناسب انتخاب شود؛ نمی توان مشخصات مدل های دیگر را به این مدل نسبت داد.
4. ولتاژ و جریان مدار فرمان
جریان بهره برداری 4 آمپر در 250 ولت AC با رده مصرف AC-15، مشخصه اعلام شده برای کنتاکت است. برای انتخاب صحیح باید ولتاژ مدار فرمان، نوع بار متصل به کنتاکت و شرایط قطع و وصل بررسی شوند. این مشخصه به معنی مناسب بودن محصول برای تغذیه مستقیم موتور جرثقیل نیست.
5. شرایط محیط نصب
درجه حفاظت IP65 برای ارزیابی مقاومت محفظه در برابر نفوذ گرد و غبار و آب اهمیت دارد. با این حال، IP65 به معنی مناسب بودن برای غوطه وری در آب یا تحمل هر نوع ماده شیمیایی نیست. در محیط های دارای آلودگی ویژه، رطوبت شدید یا شرایط دمایی خاص، الزامات نصب و محدودیت های سازنده را بررسی کنید.
6. ابعاد، کابل ورودی و سازگاری مکانیکی

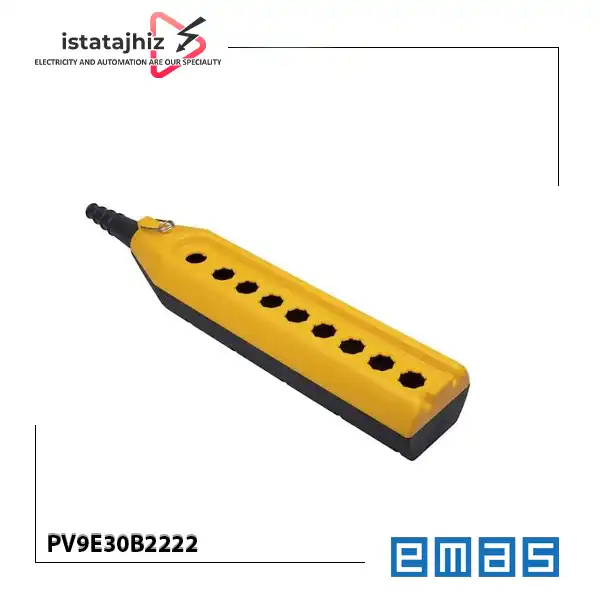

اگر محصول برای جایگزینی شستی فرمان قبلی خریداری می شود، نقشه ابعادی، نحوه ورود کابل، فضای نصب و آرایش جایگاه ها باید بررسی شوند. ابعاد دقیق و جزئیات نصب باید از نقشه فنی رسمی همان مدل استخراج شوند؛ در صورت نبود نقشه در دسترس، پیش از سفارش استعلام کنید.
تفاوت PV9E30B2222 با مدل های مشابه
PV9E30B2222 در مقایسه با PV9E30B4444
هر دو مدل از خانواده شستی های فرمان 9 جایگاه EMAS هستند و دارای توقف اضطراری با کنتاکت 1NC معرفی شده اند. تفاوت اصلی در عملکرد سرعت است: PV9E30B2222 تک سرعته است، در حالی که PV9E30B4444 دو سرعته است. اگر مدار فرمان به یک مرحله سرعت نیاز دارد، مدل تک سرعته را بررسی کنید؛ برای فرمان دو مرحله ای، مدل دو سرعته می تواند گزینه مرتبط تری باشد، مشروط به تطبیق کامل نقشه و مشخصات مدار.
PV9E30B2222 در مقایسه با PV9E30E2222
مدل PV9E30E2222 نیز یک شستی فرمان 9 جایگاه، تک سرعته و دارای توقف اضطراری است؛ با این تفاوت که در اطلاعات سازنده برای آن کنتاکت 2NC درج شده است. در مقابل، PV9E30B2222 با 1NC معرفی می شود. انتخاب بین این دو باید بر اساس تعداد کنتاکت های مورد نیاز در مدار و الزامات طراحی ایمنی انجام شود، نه صرفا ظاهر یا تعداد جایگاه ها.
PV9E30B2222 در مقایسه با PV9E30B222AC20
مدل PV9E30B222AC20 در خانواده محصولات EMAS به عنوان مدل تک سرعته با انتخابگر کلیدی معرفی شده است. در نتیجه، تفاوت مهم آن با PV9E30B2222 در نوع تجهیز کنترلی مربوط به جایگاه اول است: مدل مورد بحث در این صفحه دارای توقف اضطراری است، در حالی که مدل AC20 با انتخابگر کلیدی معرفی می شود. این دو مدل را نباید بدون بررسی عملکرد مورد نیاز و مدار کنترل، جایگزین مستقیم یکدیگر در نظر گرفت.
مزایای قابل اتکا
- درجه حفاظت IP65: برای کاربردهایی که حفاظت محفظه در برابر گرد و غبار و پاشش آب اهمیت دارد، ویژگی قابل توجهی است.
- توقف اضطراری با کنتاکت 1NC: امکان استفاده در مدار توقف اضطراری متناسب با طراحی سیستم را فراهم می کند.
- عملکرد تک سرعته: برای سیستم هایی مناسب است که فرمان حرکتی تک سرعته دارند و به فرمان دو مرحله ای نیاز ندارند.
- مشخصات فنی منتشر شده توسط سازنده: اطلاعاتی مانند جریان کنتاکت، ولتاژ عایقی، سطح مقطع سیم و گشتاور ترمینال در دیتاشیت رسمی قابل بررسی است.
- طول عمر اعلام شده: سازنده حداقل یک میلیون عملکرد مکانیکی و صد هزار عملکرد الکتریکی را اعلام کرده است؛ عمر واقعی به بار، شرایط بهره برداری و نصب صحیح وابسته است.
نکات مهم نصب و استفاده
نصب و سیم بندی این شستی فرمان باید توسط فرد فنی واجد صلاحیت و مطابق نقشه مدار فرمان و دستورالعمل سازنده انجام شود. پیش از کار روی مدار، منبع تغذیه را ایمن و قطع کنید و از نبود ولتاژ اطمینان حاصل کنید. سطح مقطع سیم اعلام شده برای این مدل 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر است. هنگام اجرا، این مقادیر را با نسخه مستندات محصول و نوع سیم و سرسیم مورد استفاده تطبیق دهید. از سفت کردن بیش از حد ترمینال یا اتصال سیمی خارج از محدوده مجاز خودداری کنید.
توقف اضطراری باید در مدار مناسب و با در نظر گرفتن الزامات ایمنی ماشین پیاده سازی شود. عملکرد آن پس از نصب باید مطابق روش آزمون تعریف شده برای دستگاه بررسی شود. همچنین، درجه حفاظت IP65 زمانی قابل اتکا است که محفظه، ورودی کابل و اتصالات به شکل صحیح نصب شده باشند.
چه کسانی به این مدل نیاز دارند؟
- مهندسان برق و طراحان مدار فرمان جرثقیل
- تابلو سازها و سازندگان تجهیزات کنترل بالابر
- تکنسین های برق صنعتی و واحدهای نگهداری و تعمیرات
- تعمیرکارانی که قصد تعویض شستی فرمان آویز موجود را دارند
- پیمانکاران پروژه های نصب یا بازسازی سیستم های جابه جایی مواد
این مدل زمانی گزینه قابل بررسی است که سیستم به شستی فرمان 9 جایگاه، عملکرد تک سرعته و توقف اضطراری با کنتاکت 1NC نیاز داشته باشد.
جمع بندی فنی
کلید جرثقیل EMAS مدل PV9E30B2222 یک شستی فرمان آویز تک سرعته با 9 جایگاه و توقف اضطراری 1NC است. درجه حفاظت IP65، جریان کنتاکت 4 آمپر در 250 ولت AC با رده مصرف AC-15 و ولتاژ عایقی نامی 300 ولت از مشخصات مهم آن هستند.
پیش از سفارش، تعداد و آرایش فرمان ها، نوع کنتاکت توقف اضطراری، ولتاژ مدار فرمان، شرایط محیط نصب و سازگاری مکانیکی با تجهیز موجود را بررسی کنید. اگر سیستم به عملکرد دو سرعته یا تعداد کنتاکت متفاوت نیاز دارد، مدل های دیگر خانواده PV را نیز بررسی کنید.
خرید کلید جرثقیل EMAS از ایستا تجهیز
برای استعلام قیمت روز و موجودی ریموت کنترل جرثقیل مدل PV9E30B2222 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان پیگیری سفارش غیرحضوری و ارسال به سراسر کشور نیز وجود دارد. برای خرید تعداد یا تامین پروژه، مشخصات فنی و تعداد مورد نیاز را اعلام کنید تا شرایط سفارش بررسی شود. قیمت و موجودی نهایی را پیش از ثبت سفارش استعلام کنید.
