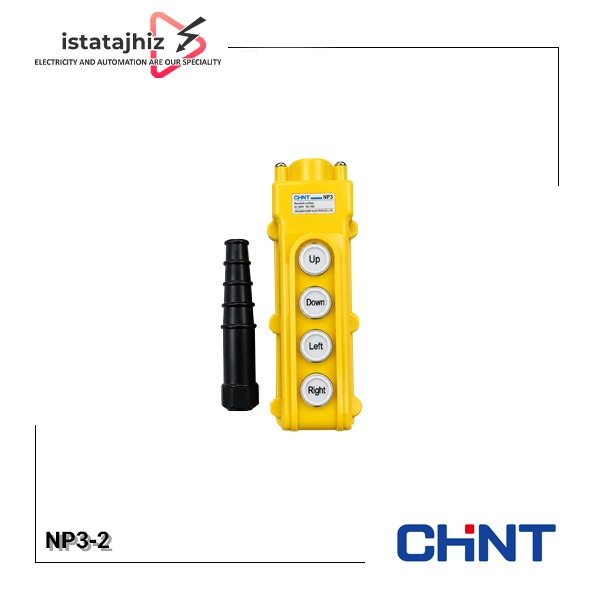

شستی جرثقیل چهار فرمان CHINT NP3-2

شستی جرثقیل چهار فرمان CHINT NP3-2 یک شستی فرمان آویز و سیم‌ دار از سری NP3 است که برای کنترل چهار حرکت اصلی در جرثقیل‌ ها، بالابر ها و تجهیزات جابه‌ جایی صنعتی طراحی شده است. این مدل فرمان‌ های UP، DOWN، LEFT و RIGHT را در اختیار اپراتور قرار می‌دهد و برای جرثقیل‌ هایی مناسب است که علاوه بر حرکت عمودی بار، به حرکت افقی نیز نیاز دارند.

NP3-2 در مدار فرمان استفاده می‌شود و کنتاکت‌ های آن فرمان لازم را به مدار کنترل و تجهیزات واسط مانند کنتاکتور ها منتقل می‌کنند. بنابراین در زمان انتخاب این محصول باید ولتاژ مدار فرمان، نوع جریان، رده بهره‌ برداری کنتاکت و آرایش مدار با مشخصات شستی مطابقت داشته باشد.

بدنه سری NP3 دارای درجه حفاظت IP65 است و برای محیط‌ های صنعتی دارای گرد و غبار و پاشش آب طراحی شده است. برند چانت این سری را مطابق استاندارد IEC/EN 60947-5-1 ارائه می‌کند.

عملکرد شستی CHINT NP3-2

مدل NP3-2 دارای چهار فرمان حرکتی است:

• UP: حرکت به سمت بالا
• DOWN: حرکت به سمت پایین
• LEFT: حرکت به سمت چپ
• RIGHT: حرکت به سمت راست

این ترکیب باعث می‌شود NP3-2 برای جرثقیل‌ هایی که نیاز به کنترل بالا / پایین و چپ / راست دارند، نسبت به مدل دو فرمانه NP3-1 کاربرد بیشتری داشته باشد. در کاتالوگ CHINT، NP3-1 به‌عنوان مدل UP/DOWN و NP3-2 به‌عنوان مدل UP/DOWN و LEFT/RIGHT معرفی شده است.

مشخصات فنی شستی جرثقیل CHINT NP3-2

• نوع تجهیز: Pendant Pushbutton / Pushbutton Control Station
• مدل: NP3-2
• تعداد فرمان: 4 فرمان
• عملکرد: UP / DOWN / LEFT / RIGHT
• ولتاژ عایقی نامی Ui: 380V
• ولتاژ کاری نامی Ue: تا AC 380V / DC 220V
• جریان حرارتی قراردادی Ith: 10A
• جریان کاری AC-15: 2.5A در 380V
• جریان کاری AC-15: 4.5A در 220V
• جریان کاری DC-13: 0.3A در 220V
• جریان کاری DC-13: 0.6A در 110V
• درجه حفاظت: IP65
• مقاومت اولیه کنتاکت: حداکثر 50mΩ
• فرکانس نامی: 50/60Hz
• استاندارد: IEC/EN 60947-5-1

نکته مهم درباره Ith و جریان موتور

عدد 10A مربوط به جریان حرارتی قراردادی Ith است و به این معنی نیست که می‌توان موتور جرثقیل را مستقیماً با جریان 10 آمپر از طریق شستی تغذیه کرد. مقادیر Ie در AC-15 و DC-13 معیار مناسب‌ تری برای بررسی توانایی کنتاکت در مدار فرمان هستند.

در کاربرد های معمول جرثقیل، ریموت کنترل جرثقیل NP3-2 برای ایجاد فرمان استفاده شده و مدار قدرت موتور از طریق تجهیزات مناسب مانند کنتاکتور کنترل می‌شود.

شرایط کاری و محیط نصب

NP3-2 برای شرایط صنعتی مختلف طراحی شده و مشخصات محیطی اعلام‌ شده توسط چینت شامل موارد زیر است:

• دمای کاری: 5- تا 40+ درجه سانتی‌ گراد
• میانگین دما در 24 ساعت: حداکثر 35+ درجه سانتی‌ گراد
• حداکثر ارتفاع نصب: 2000 متر
• رطوبت نسبی: حداکثر 50٪ در 40+ درجه سانتی‌ گراد
• رطوبت نسبی: تا 90٪ در 20+ درجه سانتی‌ گراد
• درجه آلودگی: 3
• دسته اضافه‌ ولتاژ: II

IP65 نیز باعث می‌شود محفظه در برابر نفوذ گرد و غبار و پاشش یا جت آب با فشار پایین حفاظت داشته باشد.

عمر کاری و دوام کنتاکت‌ ها

یکی از پارامتر های مهم برای شستی‌ های مورد استفاده در جرثقیل، تعداد دفعات عملکرد است. چانت برای سری NP3 در نوع Momentary / Instantaneous عمر مکانیکی تا 1×10⁶ سیکل و عمر الکتریکی تا 5×10⁵ سیکل را اعلام کرده است.

مقدار واقعی عمر به نوع مکانیزم، نوع بار متصل و شرایط بهره‌ برداری بستگی دارد؛ بنابراین نباید عمر یک پیکربندی را به تمام مدل‌ ها تعمیم داد.

تفاوت NP3-2 با سایر مدل‌ های سری NP3

تعداد و نوع فرمان، مهم‌ ترین تفاوت مدل‌ های استاندارد این خانواده است:

NP3-1: UP / DOWN
NP3-2: UP / DOWN / LEFT / RIGHT
NP3-3: UP / DOWN / LEFT / RIGHT / FORWARD / BACKWARD
NP3-4: UP / DOWN / LEFT / RIGHT / FORWARD / BACKWARD / ANTI-CLOCKWISE / CLOCKWISE

بنابراین اگر جرثقیل تنها به حرکت بالا و پایین نیاز دارد، NP3-1 مناسب‌ تر است؛ اما برای کنترل چهار حرکت اصلی عمودی و افقی، NP3-2 انتخاب مناسب این خانواده است.

کاربرد های ریموت کنترل جرثقیل CHINT NP3-2

ریموت کنترل جرثقیل CHINT NP3-2 برای تجهیزاتی مناسب است که به کنترل حرکت عمودی و افقی نیاز دارند.

جرثقیل‌ های سقفی و صنعتی

برای کنترل بالا و پایین بردن بار و حرکت چپ و راست مجموعه متحرک جرثقیل.

بالابر های صنعتی

در سیستم‌ های بالابری که علاوه بر حرکت عمودی، مکانیزم حرکت افقی نیز دارند.

تجهیزات جابه‌ جایی بار

مناسب برای برخی تجهیزات صنعتی که اپراتور باید جهت حرکت دستگاه را در چهار جهت اصلی کنترل کند.

وینچ و سیستم‌ های بالابری

در مدار های فرمانی که علاوه بر UP/DOWN، کنترل حرکت افقی نیز موردنیاز است.

قیمت و خرید شستی جرثقیل چهار فرمان CHINT NP3-2

برای اطلاع از قیمت و موجودی شستی جرثقیل چهار فرمان CHINT NP3-2 می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. برای انتخاب دقیق، بهتر است هنگام استعلام، مدل محصول، ولتاژ مدار فرمان و تعداد حرکات مورد نیاز جرثقیل را اعلام کنید.
