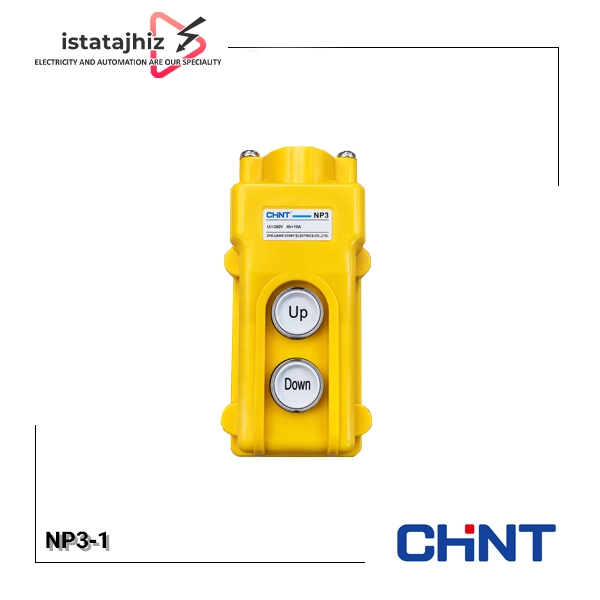

شستی جرثقیل دو فرمان CHINT NP3-1

شستی جرثقیل دو فرمان CHINT NP3-1 یک شستی فرمان آویز و سیم‌ دار برای کنترل مدار فرمان تجهیزات بالابری و ماشین‌ آلات صنعتی است که در پیکربندی استاندارد خود دو فرمان بالا (UP) و پایین (DOWN) را ارائه می‌دهد. این مدل برای مدار هایی طراحی شده است که اپراتور نیاز دارد حرکت عمودی بار را از طریق یک واحد فرمان دستی کنترل کند.

سری NP3 شرکت CHINT در گروه تجهیزات کنترل صنعتی قرار می‌گیرد و طبق مستندات رسمی سازنده، برای کنترل از راه دور مدار های صنعتی، تجهیزات بالابری، سیستم‌ های انتقال مواد و ماشین‌ آلات مورد استفاده قرار می‌گیرد. بدنه این سری دارای درجه حفاظت IP65 است و طراحی آن برای شرایطی انجام شده که تجهیز در معرض گرد و غبار و پاشش آب قرار دارد.

نکته مهم در مورد ریموت کنترل جرثقیل NP3-1 این است که این محصول خودِ کنترل‌ کننده موتور جرثقیل نیست؛ بلکه یک تجهیز فرمان است که کنتاکت‌ های آن در مدار کنترل قرار می‌گیرند و فرمان مورد نیاز را به تجهیزات واسط مانند کنتاکتور ها، رله‌ ها یا مدار کنترل منتقل می‌کنند. بنابراین برای انتخاب صحیح، علاوه بر مدل شستی، باید ولتاژ مدار فرمان و آرایش کنتاکت‌ های مدار جرثقیل نیز بررسی شود.

عملکرد شستی CHINT NP3-1

این مدل دارای دو فرمان برای کنترل حرکت عمودی است:

• UP: حرکت به سمت بالا
• DOWN: حرکت به سمت پایین

اگر جرثقیل علاوه بر بالا و پایین به حرکت چپ، راست، جلو یا عقب نیز نیاز داشته باشد، باید مدل‌ های چند فرمانه سری NP3 مانند NP3-2، NP3-3 یا NP3-4 بررسی شوند.

مشخصات فنی شستی جرثقیل CHINT NP3-1

یکی از مهم‌ ترین نکات هنگام انتخاب شستی فرمان جرثقیل، توجه به مشخصات مدار فرمان است، نه فقط ولتاژ درج‌شده روی تجهیز. در سری NP3، CHINT برای کنتاکت‌ های فرمان مقادیر مشخصی برای ولتاژ و جریان کاری اعلام کرده است.

• نوع محصول: Pushbutton Control Station / Pendant Pushbutton
• مدل: NP3-1
• تعداد فرمان: دو فرمان
• عملکرد: UP / DOWN
• فرکانس نامی: 50/60Hz
• ولتاژ عایقی نامی (Ui): 380V
• ولتاژ کاری نامی (Ue): تا AC 380V / DC 220V
• جریان حرارتی قراردادی (Ith): 10A
• جریان کاری در AC-15: حداکثر 2.5A در 380V و 4.5A در 220V
• جریان کاری در DC-13: 0.3A در 220V و 0.6A در 110V
• درجه حفاظت: IP65
• مقاومت اولیه کنتاکت: حداکثر 50mΩ
• استاندارد: IEC/EN 60947-5-1
• درجه آلودگی: 3
• دسته اضافه‌ ولتاژ: II
• دمای محیط کار: 5- تا 40+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب: 2000 متر
• فیوز حفاظت اتصال کوتاه اعلام‌ شده توسط سازنده: NT00-16، 16A

نکته مهم درباره جریان نامی

عدد 10A که برای NP3 به‌عنوان Ith اعلام شده، به معنی آن نیست که می‌توان یک موتور 10 آمپری را مستقیماً از طریق شستی تغذیه کرد. Ith جریان حرارتی قراردادی است و با جریان کاری کنتاکت در رده‌ های بهره‌ برداری AC-15 و DC-13 تفاوت دارد.

برای مثال، CHINT برای NP3 در رده AC-15 مقدار 2.5A در 380V و 4.5A در 220V را اعلام کرده است. بنابراین هنگام طراحی مدار فرمان باید جریان واقعی و نوع بار کنتاکت بررسی شود. در یک مدار استاندارد جرثقیل، شستی معمولاً فرمان را به مدار کنتاکتوری منتقل می‌کند و موتور از طریق تجهیزات قدرت مناسب تغذیه می‌شود.

این نکته برای جایگزینی یک شستی قدیمی اهمیت زیادی دارد؛ زیرا صرفاً تطبیق ولتاژ کافی نیست و رده بهره‌ برداری، جریان مدار فرمان و ساختار کنتاکت‌ ها نیز باید با تجهیز موجود مطابقت داشته باشد.

طول عمر مکانیکی و الکتریکی

طول عمر یکی دیگر از پارامتر های مهم برای شستی‌ هایی است که در محیط‌ های صنعتی به‌ صورت مکرر مورد استفاده قرار می‌گیرند.

CHINT برای سری NP3 بسته به نوع مکانیزم، عمر های متفاوتی اعلام کرده است. برای نوع لحظه‌ ای (Instantaneous)، عمر مکانیکی تا 1×10⁶ سیکل و عمر الکتریکی تا 5×10⁵ سیکل اعلام شده است. مقادیر دقیق عمر برای انواع خود قفل‌ شونده و سایر پیکربندی‌ ها متفاوت است.

این تفاوت مهم است، زیرا نباید عمر اعلام‌ شده برای یک نوع مکانیزم را بدون توجه به پیکر بندی به تمام مدل‌ های سری NP3 تعمیم داد.

درجه حفاظت IP65 چه اهمیتی دارد؟

یکی از مزیت‌ های مهم NP3-1، برخورداری از IP65 است. این درجه حفاظت نشان می‌دهد محفظه در برابر نفوذ گردوغبار حفاظت‌ شده و در برابر پاشش و جت آب با فشار پایین مقاومت دارد.

به همین دلیل این نوع شستی برای بسیاری از محیط‌ های صنعتی، کارگاه‌ ها و محل‌هایی که احتمال وجود گرد و غبار یا پاشش آب وجود دارد مناسب است. البته IP65 به معنی ضد آب بودن برای غوطه‌ وری نیست و استفاده از تجهیز خارج از شرایط اعلام‌ شده سازنده توصیه نمی‌شود.

شرایط محیطی قابل قبول

طبق اطلاعات رسمی CHINT، سری NP3 برای محدوده دمای محیط 5- تا 40+ درجه سانتی‌گراد طراحی شده و میانگین دما در یک بازه 24 ساعته نباید از 35+ درجه سانتی‌ گراد بیشتر شود.

همچنین:

• حداکثر ارتفاع نصب: 2000 متر
• رطوبت نسبی در 40+ درجه سانتی‌ گراد: حداکثر 50٪
• رطوبت نسبی در 20+ درجه سانتی‌ گراد: تا 90٪
• درجه آلودگی: 3
• دسته اضافه‌ ولتاژ: II

در محیط‌ هایی که تغییرات دما موجب ایجاد شبنم می‌شود، سازنده توصیه کرده اقدامات لازم برای جلوگیری از اثرات ناشی از میعان انجام شود.

کاربرد های ریموت کنترل جرثقیل CHINT NP3-1

ریموت کنترل جرثقیل CHINT NP3-1 برای سیستم‌ هایی مناسب است که کنترل دو حرکت اصلی بالا و پایین را از طریق یک شستی فرمان آویز نیاز دارند. این مدل به‌ خصوص در مدار هایی کاربرد دارد که نیازی به فرمان‌ های حرکت چپ، راست، جلو یا عقب وجود ندارد.

بالابر های برقی

برای کنترل حرکت عمودی بار در بالابر هایی که مدار فرمان آن‌ ها به دو فرمان UP/DOWN نیاز دارد.

جرثقیل‌ های صنعتی

در برخی جرثقیل‌ های صنعتی که کنترل مورد نیاز در محل اپراتور به حرکت عمودی محدود است.

وینچ‌ ها

برای مدار فرمان وینچ‌ هایی که بالا و پایین رفتن بار از طریق دو فرمان مجزا کنترل می‌شود.

تجهیزات جابه‌ جایی بار

در ماشین‌ آلاتی که وظیفه اصلی آن‌ ها بالا بردن یا پایین آوردن بار است و به کنترل چندجهته نیاز ندارند.

ماشین‌ آلات صنعتی

در مدار های کنترلی که نیاز به دو فرمان لحظه‌ ای برای عملکرد یک تجهیز مکانیکی یا بالابری دارند.

قیمت و خرید شستی جرثقیل دو فرمان CHINT NP3-1

برای خرید شستی جرثقیل دو فرمان CHINT NP3-1 بهتر است هنگام استعلام، کد کامل محصول و مشخصات مدار فرمان دستگاه را اعلام کنید تا از نظر نوع عملکرد و مشخصات الکتریکی، مدل مناسب بررسی شود.
