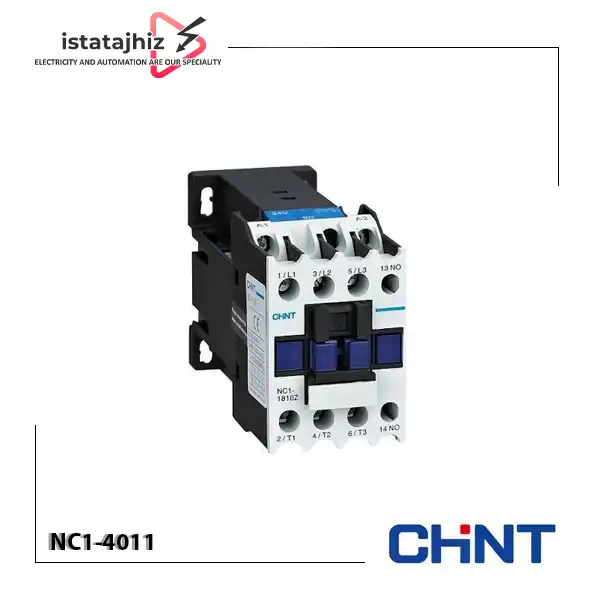

کنتاکتور 40 آمپر CHINT مدل NC1-4011

کنتاکتور ۴۰ آمپر CHINT مدل NC1-4011 یکی از تجهیزات پرکاربرد در مدارهای قدرت و فرمان است که برای قطع و وصل جریان الکتریکی و کنترل مصرف‌کننده‌های صنعتی، به‌ویژه موتورهای سه‌فاز، استفاده می‌شود. این مدل از سری NC1 برند CHINT بوده و با سه کنتاکت اصلی قدرت و دو کنتاکت کمکی شامل یک کنتاکت باز و یک کنتاکت بسته طراحی شده است.

جریان نامی ۴۰ آمپر این کنتاکتور در رده بهره‌برداری AC-3 و ولتاژ ۳۸۰ تا ۴۰۰ ولت تعریف شده است. به همین دلیل، NC1-4011 می‌تواند در مدارهای راه‌اندازی موتورهای سه‌فاز با توان متناسب، تابلوهای برق صنعتی و سیستم‌های کنترلی مورد استفاده قرار بگیرد.

یکی از ویژگی‌های کاربردی این مدل، وجود هم‌زمان کنتاکت کمکی NO و NC است. این ترکیب به طراح تابلو برق اجازه می‌دهد از وضعیت کنتاکتور در مدارهای فرمان، خودنگهدار و اینترلاک استفاده کند. هنگام انتخاب این محصول باید علاوه بر جریان نامی، نوع بار، توان موتور، ولتاژ بوبین و تعداد دفعات قطع و وصل نیز بررسی شود.

مشخصات فنی کنتاکتور CHINT مدل NC1-4011

برای انتخاب درست کنتاکتور، باید مشخصات آن را بر اساس رده کاری و شرایط واقعی مدار بررسی کرد. عدد ۴۰ آمپر در مدل NC1-4011 مربوط به جریان کاری AC-3 است؛ درحالی‌که جریان حرارتی AC-1 و جریان کاری AC-4 مقادیر متفاوتی دارند.

مهم‌ترین مشخصات فنی این محصول عبارت‌اند از:

• برند: CHINT
• مدل: NC1-4011
• جریان نامی AC-3: برابر با ۴۰ آمپر در ولتاژ ۳۸۰/۴۰۰ ولت
• جریان حرارتی قراردادی AC-1: برابر با ۶۰ آمپر
• جریان کاری AC-4: برابر با ۱۸٫۵ آمپر در ولتاژ ۳۸۰/۴۰۰ ولت
• توان موتور سه‌فاز در AC-3: برابر با ۱۸٫۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت
• تعداد کنتاکت‌های اصلی: سه کنتاکت باز (3NO)
• کنتاکت‌های کمکی: یک کنتاکت باز و یک کنتاکت بسته (1NO+1NC)
• ولتاژ عایقی نامی: ۶۹۰ ولت AC
• استاندارد مرجع: IEC/EN 60947-4-1

عملکرد کنتاکتور NC1-4011 در مدارهای قدرت و فرمان

کنتاکتور NC1-4011 با استفاده از یک بوبین الکترومغناطیسی عمل می‌کند. زمانی که ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجادشده باعث حرکت بخش متحرک کنتاکتور و تغییر وضعیت کنتاکت‌ها می‌شود. در این حالت، سه کنتاکت اصلی بسته شده و جریان از مدار قدرت به سمت مصرف‌کننده عبور می‌کند.

با قطع ولتاژ فرمان، نیروی مغناطیسی از بین می‌رود و کنتاکت‌ها به وضعیت اولیه خود بازمی‌گردند. این سازوکار امکان کنترل تجهیزات پرمصرف را از طریق شستی، رله فرمان، تایمر، کنترلر و سایر تجهیزات کنترلی فراهم می‌کند.

تفاوت جریان AC-1، AC-3 و AC-4 در کنتاکتور ۴۰ آمپر

یکی از نکات مهم در خرید کنتاکتور، توجه به رده بهره‌برداری آن است. مقادیر جریان AC-1، AC-3 و AC-4 برای شرایط مختلف قطع و وصل تعریف شده‌اند و نباید به‌جای یکدیگر استفاده شوند.

• AC-1 – جریان ۶۰ آمپر: برای بارهای غیرالقایی یا دارای ضریب توان مناسب، مانند بارهای مقاومتی کاربرد دارد.
• AC-3 – جریان ۴۰ آمپر: برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان آن‌ها در شرایط عادی بهره‌برداری در نظر گرفته شده است.
• AC-4 – جریان ۱۸٫۵ آمپر: برای شرایط کاری سنگین‌تر موتور مانند راه‌اندازی ضربه‌ای، حرکت پالسی و معکوس‌کردن جهت چرخش در حین کار استفاده می‌شود.

بنابراین اگر قصد استفاده از NC1-4011 برای راه‌اندازی موتور سه‌فاز را دارید، باید جریان و توان موتور را با مقدار مجاز AC-3 یا AC-4 متناسب کنید. جریان ۶۰ آمپر AC-1 به معنی قابلیت راه‌اندازی موتور ۶۰ آمپری نیست.

ولتاژ بوبین کنتاکتور CHINT NC1-4011

بوبین یکی از اجزای اصلی کنتاکتور است و وظیفه کنترل عملکرد کنتاکت‌های قدرت و کمکی را بر عهده دارد. هنگام خرید مدل NC1-4011 باید ولتاژ بوبین را متناسب با ولتاژ خروجی مدار فرمان انتخاب کنید.

طبق کاتالوگ CHINT، نسخه دارای بوبین AC با ولتاژهای مختلفی از جمله ۲۴، ۳۶، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰، ۲۴۰، ۳۸۰، ۴۱۵، ۴۴۰، ۴۸۰ و ۵۰۰ ولت و برخی ولتاژهای دیگر عرضه می‌شود. فرکانس کاری بوبین AC برابر با ۵۰/۶۰ هرتز است.

نسخه دارای بوبین DC نیز با ولتاژهای ۲۴، ۳۶، ۴۸، ۱۱۰ و ۲۲۰ ولت در کاتالوگ معرفی شده است. در نام‌گذاری محصولات، پسوند Z نشان‌دهنده نسخه دارای بوبین DC است.

نکته مهم هنگام سفارش: ولتاژهای ذکرشده، گزینه‌های مختلف بوبین هستند و یک بوبین واحد تمام این ولتاژها را پشتیبانی نمی‌کند. بنابراین پیش از خرید، ولتاژ دقیق درج‌شده روی بوبین و سازگاری آن با مدار فرمان را بررسی کنید.

تفاوت NC1-4011 با مدل NC1-4010

یکی از مواردی که هنگام انتخاب این محصول باید به آن توجه شود، پسوند انتهایی کد مدل است. در سری NC1، این پسوند نوع آرایش کنتاکت‌ها را مشخص می‌کند.

در مدل NC1-4011، سه کنتاکت اصلی قدرت از نوع باز هستند و در کنار آن‌ها یک کنتاکت کمکی باز (NO) و یک کنتاکت کمکی بسته (NC) قرار دارد. این در حالی است که مدل NC1-4010 برای رده‌های ۴۰ آمپر به بالا با آرایش متفاوتی عرضه می‌شود و در جدول کدگذاری، پسوند 11 به ترکیب 1NO+1NC کمکی اشاره دارد.

وجود دو نوع کنتاکت کمکی در NC1-4011 برای مدارهایی که به ارسال هم‌زمان دو وضعیت متفاوت یا اجرای منطق کنترلی و اینترلاک نیاز دارند، کاربردی است.

کنتاکت‌های کمکی و کاربرد آن‌ها در مدار فرمان

کنتاکت‌های کمکی در کنار کنتاکت‌های اصلی قدرت، نقش مهمی در کنترل و مدیریت وضعیت کنتاکتور دارند. مدل NC1-4011 دارای یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته است.

این کنتاکت‌ها می‌توانند در بخش‌های مختلف مدار فرمان استفاده شوند:

• کنتاکت NO: برای مدار خودنگهدار، ارسال فرمان وصل یا اعلام وضعیت عملکرد کنتاکتور
• کنتاکت NC: برای اینترلاک الکتریکی، جلوگیری از صدور فرمان هم‌زمان به دو کنتاکتور یا ارسال سیگنال وضعیت قطع

برای مثال، در یک مدار چپ‌گرد و راست‌گرد می‌توان از کنتاکت‌های کمکی بسته برای ایجاد اینترلاک الکتریکی استفاده کرد تا از وصل هم‌زمان دو کنتاکتور جلوگیری شود. البته طراحی صحیح مدار و استفاده از تجهیزات حفاظتی و اینترلاک مکانیکی متناسب نیز اهمیت دارد.

انتخاب رله حرارتی مناسب برای کنتاکتور NC1-4011

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد، اما به‌تنهایی حفاظت کامل موتور در برابر اضافه‌بار را تأمین نمی‌کند. برای حفاظت موتور باید از رله اضافه‌بار حرارتی یا الکترونیکی متناسب با جریان نامی موتور استفاده شود.

در کاتالوگ CHINT، برای ترکیب کنتاکتور NC1-40 با رله حرارتی NR2-36، بازه تنظیم ۳۰ تا ۴۰ آمپر معرفی شده است. همچنین رله اضافه‌بار الکترونیکی NRE8-40 با بازه تنظیم ۲۰ تا ۴۰ آمپر برای این مدل ذکر شده است.

انتخاب رله باید بر اساس جریان نامی درج‌شده روی پلاک موتور و شرایط واقعی بهره‌برداری انجام شود. برای مثال، اگر جریان نامی موتور کمتر از ۳۰ آمپر باشد، بازه ۳۰ تا ۴۰ آمپر رله NR2-36 ممکن است مناسب نباشد و باید رله‌ای با محدوده تنظیم پایین‌تر انتخاب شود.

شرایط نصب و نکات مهم در بهره‌برداری

برای عملکرد مطمئن کنتاکتور NC1-4011، علاوه بر انتخاب صحیح مشخصات الکتریکی، باید به نحوه نصب و اتصالات نیز توجه کرد. این مدل در فریم ۵ سری NC1 قرار دارد و ابعاد و ترمینال‌های آن با مدل‌های کوچک‌تر این خانواده متفاوت است.

بر اساس اطلاعات کاتالوگ، شرایط عمومی نصب این سری شامل موارد زیر است:

• دمای محیط مجاز: منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد
• حداکثر ارتفاع نصب: ۲۰۰۰ متر از سطح دریا
• حداکثر زاویه انحراف نسبت به صفحه عمودی: مثبت یا منفی ۵ درجه
• پیچ ترمینال اصلی: M8
• گشتاور سفت‌کردن ترمینال: ۳٫۵ نیوتن‌متر

در زمان نصب، سطح مقطع کابل باید با توجه به جریان مصرفی، نوع هادی، روش نصب و شرایط حرارتی انتخاب شود. همچنین اتصالات باید با ابزار مناسب و گشتاور توصیه‌شده محکم شوند تا از ایجاد اتصال نامناسب و افزایش دمای ترمینال جلوگیری شود.

کاربردهای کنتاکتور ۴۰ آمپر CHINT مدل NC1-4011

کنتاکتور NC1-4011 به دلیل جریان کاری ۴۰ آمپر در رده AC-3، توانایی کنترل موتور سه‌فاز تا ۱۸٫۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت را دارد. همچنین وجود یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته، استفاده از آن را در مدارهای فرمان متنوع امکان‌پذیر می‌کند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی و کنترل موتورهای سه‌فاز با توان متناسب
• استفاده در تابلوهای برق صنعتی و مدارهای فرمان
• کنترل پمپ‌های صنعتی و تجهیزات پمپاژ
• راه‌اندازی فن‌ها و سیستم‌های تهویه صنعتی
• کنترل الکتروموتورهای ماشین‌آلات تولیدی
• استفاده در سیستم‌های نوار نقاله و خطوط انتقال مواد
• طراحی مدارهای چپ‌گرد و راست‌گرد با تجهیزات جانبی مناسب
• استفاده در سیستم‌های اتوماسیون و کنترل از راه دور
• کنترل بارهای الکتریکی متناسب با رده بهره‌برداری کنتاکتور

برای استفاده از این مدل در هر یک از کاربردهای بالا، باید نوع بار، جریان مصرفی، تعداد دفعات قطع و وصل و شرایط محیطی بررسی شود. انتخاب کنتاکتور صرفاً بر اساس عدد ۴۰ آمپر ممکن است در برخی کاربردها به عملکرد نامناسب یا کاهش عمر الکتریکی تجهیزات منجر شود.

قیمت و خرید کنتاکتور ۴۰ آمپر CHINT مدل NC1-4011

قیمت کنتاکتور ۴۰ آمپر CHINT مدل NC1-4011 با توجه به شرایط تأمین و مشخصات نسخه موردنیاز، به‌ویژه ولتاژ و نوع بوبین AC یا DC، ممکن است متفاوت باشد. برای استعلام قیمت و انتخاب نسخه مناسب، بهتر است هنگام تماس، کد کامل محصول و ولتاژ مدار فرمان خود را اعلام کنید.

برای خرید کنتاکتور CHINT مدل NC1-4011 و دریافت مشاوره فنی درباره انتخاب کنتاکتور، بوبین و رله حفاظتی متناسب با موتور، می‌توانید با مجموعه ایستا تجهیز در ارتباط باشید.
